FVE 4250 Wp chata "dedo2" - Orlové pri Považskej Bystrici SK

[mixman]

Chata je riešená ako ostrovný systém.
Elektráreň je určená na prevádzku akéhokoľvek elektrického zariadenia na chate, od osvetlenia cez rýchlovarnu konvicu, vŕtačku, pílu, čerpadlo, práčku, vysávač, ...

Panely: 190 Wp, Imp 5,20 A, Voc 45,2 V, Vmp 36,5 V, made in china, 16x statické, 16x otočné, panely su z väčšej časti s popraskanym sklom takže ich výkon odhadujem na nejakych 70%
Regulátory: PCM 8048 - 80A, PCM 5048 - 50A
Meniče: AC 2x 5000 W - čistý sínus, DC 24V/12V - 20A
Veterná elektráreň: 750W + Wind solar hybrid regulator
Akumulátory: Trakčné olovo z VZV - 24V / 4000Ah rozdelené na 6 sekcií, každá sekcia istená zvlášť.
Nabijačka: NES-SN 50-24-230 pri použití s centrálou
Elektrocentrála: HONDA EM 55OO CXS na pokrytie zimných období



V roku 2009 začala výstavba malej elektrárne, ktorá obsahovala jeden regulátor, menič, jeden panel a 12V akumulátor.
Samozrejme ako to každý ostrovník pozná, systém nikdy neostane v pôvodnom stave tak ako bol pôvodne zamýšľaný

Začiatky

Ako plynul čas a naberali sa skúsenosti, elektráreň sa postupne rozširovala a nielen o statickú ale aj o otočnú časť. Ako je vidieť na fotkách statické panely sú umiestnené zvislo a to hlavne kvôli zimnému obdobiu a jednak na tom v zime nestoji napadnutý sneh . 8 panelov je smerovaných na juh a 8 na západ. Časom bol vybudovaný otočný mechanizmus pre natáčanie panelov s aktívnym sledovaním polohy slnka pre maximalizáciu využitia slnečného žiarenia. Pôvodne bol otočný systém navrhnutý pre zopár panelov no tak isto ako sa rozširovala elektráreň, rozširil sa aj otočný systém na dnešných 16 panelov.

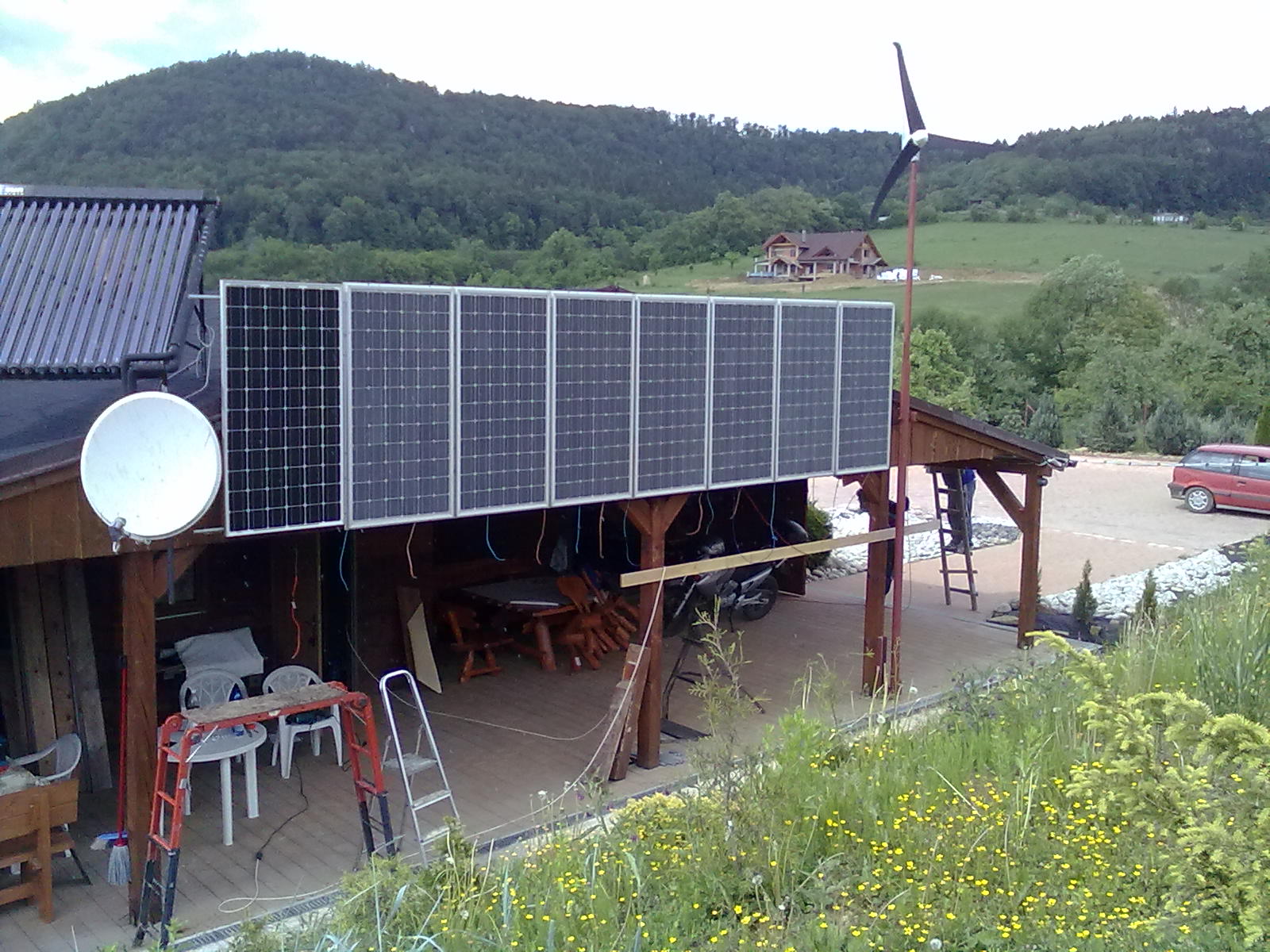

Statický systém panelov

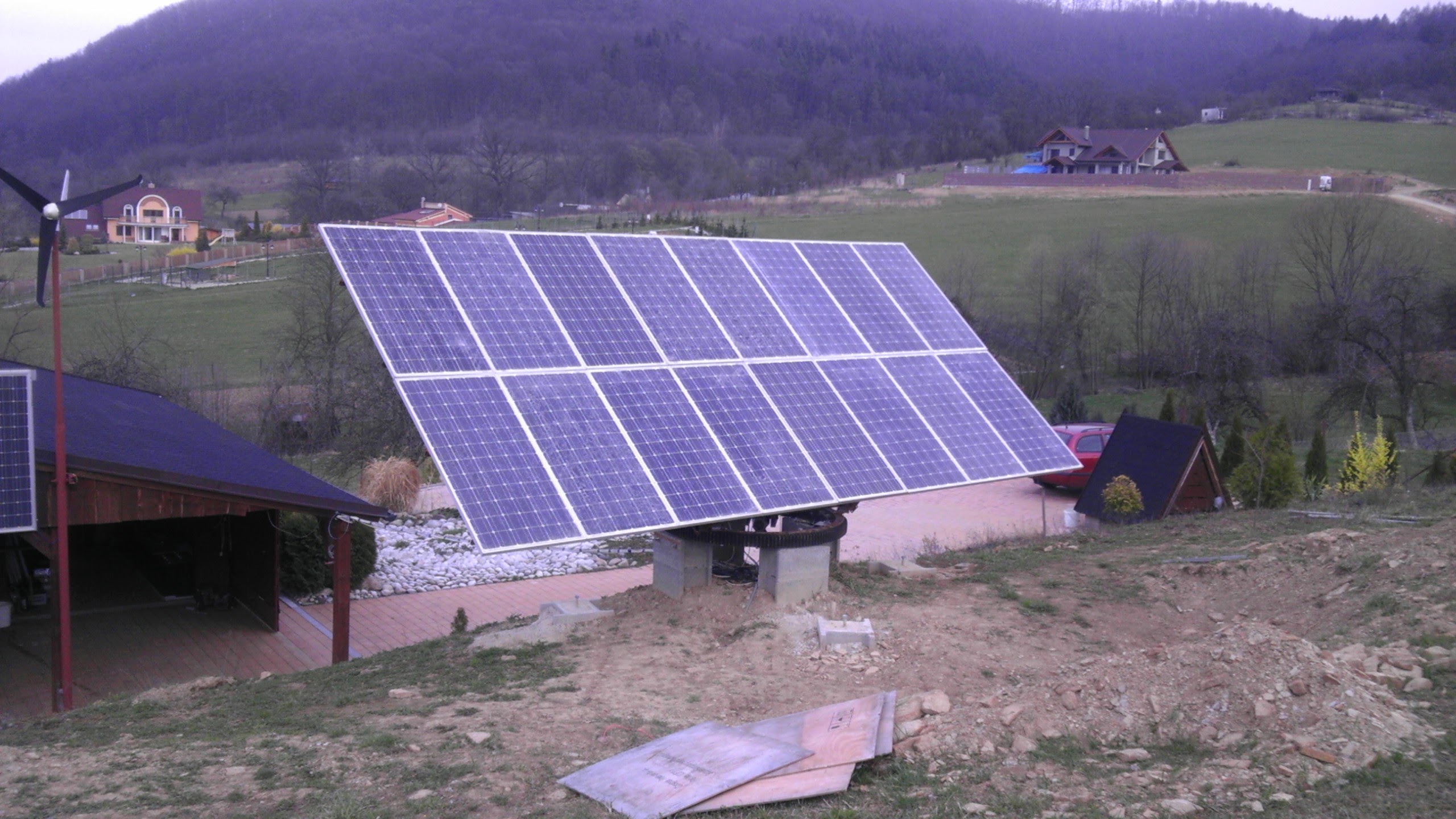

Otočný systém panelov

Systém meničov, regulátorov, meraní, ...

Celý systém

Ak má človek - ostrovník už aký taký systém tak ho začne zaujímať ako sa taký systém správa, tj. koľko to vyrobí energie za určitý čas, koľko energie sa spotrebuje, aký je aktuálny stav akumulátorov, ...
Moje prvé meranie ("dedo2") spočívalo v namontovaní ručičkových ampérmetrov, voltmetrov a klasikých elektromerov. Pri takomto meraní si už človek vie predstaviť koľko energie kam tečie .

Neskôr niekedy v lete roku 2013 som zahliadol na fóre novú poloostrovnú elektrárničku užívateľa "mixman", ktorého som oslovil s návrhom na kompletnú výrobu digitálneho merania a logovania môjho systému. Meranie momentálne zahŕňa 10x prúd, 4x napätie, 3x elektromer. Keďže je systém modulárny chystám sa ho do budúcna rozšíriť o ďalšie meracie body, nejaké napätie, prúd, teplotu a iné vychytávky
Meracia elektronika momentálne pozostáva z riadiacej jednotky zberu a spracovania dát a LCD zobrazovacej jednotky. Elektronika tiež obsahuje DC elektromery a z pripojených prúdových sond a napätí sa vyrátava vyrobená/spotrebovaná energia na DC strane. Samozrejme u mňa ide o prototyp keďže sa to začalo meraním "na mieru" no stále sa intenzívne pracuje na rozširovaní možností nových modulov a pripojení rôznych periférií, či už na zber a spracovanie dát alebo na externú komunikáciu.

Prototyp meracieho modulu

Na LCD je možné zobraziť rôzne hodnoty, od zberaných prúdov a napätí cez výkon a výrobu/spotrebu. Počet zobrazovacích LCD je taktiež možné rozširovať, takže človek nieje obmedzený priestorom niekoľkých znakov.

Keďže sa vyvíjala elektronika na meranie bolo tiež potrebné navrhnúť a vyvinúť software pre logovanie a vizualizáciu celého systému. Momentálne testovacie logovanie prebieha na notebook-u ale pracuje sa na verzii kde bude použité RaspberryPi pre logovanie na mieste použitia (pre offline použitie) a tiež možnosť zasielania dát na externý server.

Momentálne je software v stálej vývojovej fáze, takže každú chvíľu sú nejaké zmeny a úpravy. Na úvodnej záložke je zobrazený celý systém kde človek vidí aktuálne hodnoty jednotlivých zariadení s nejakými prídavnými hodnotami.

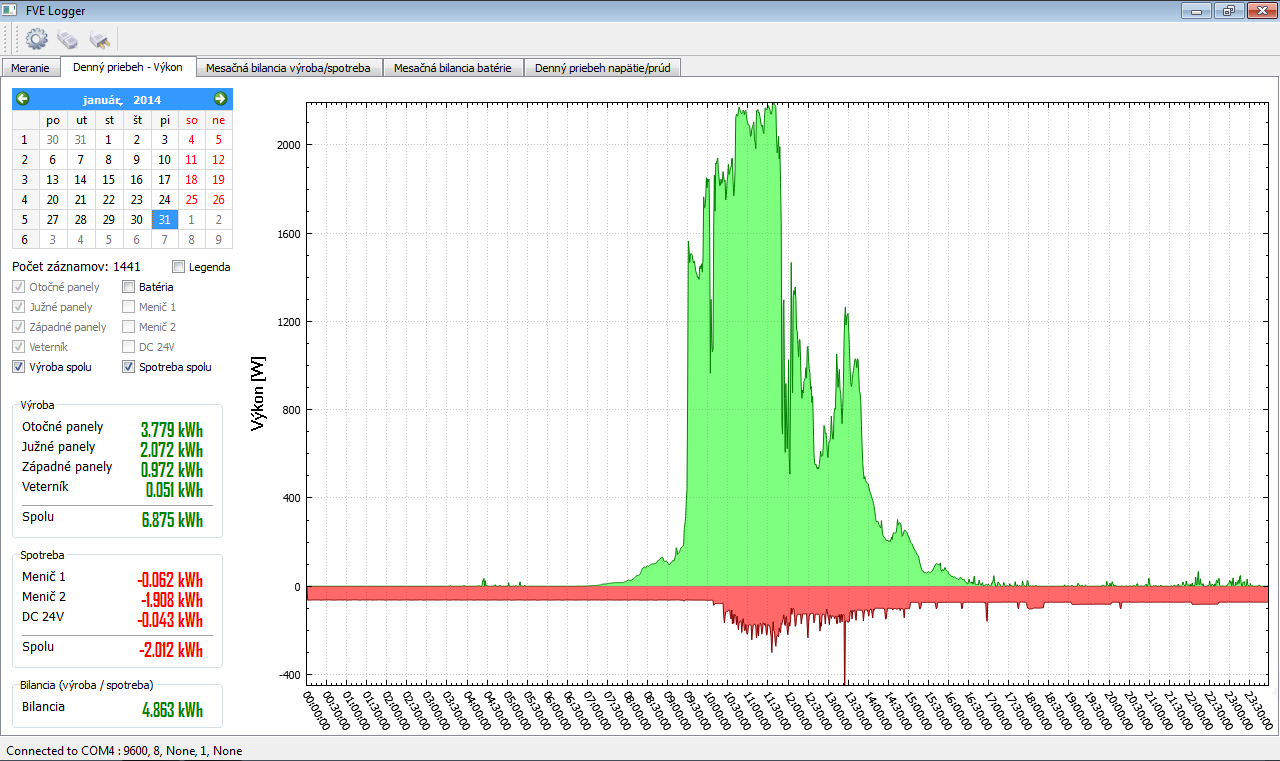

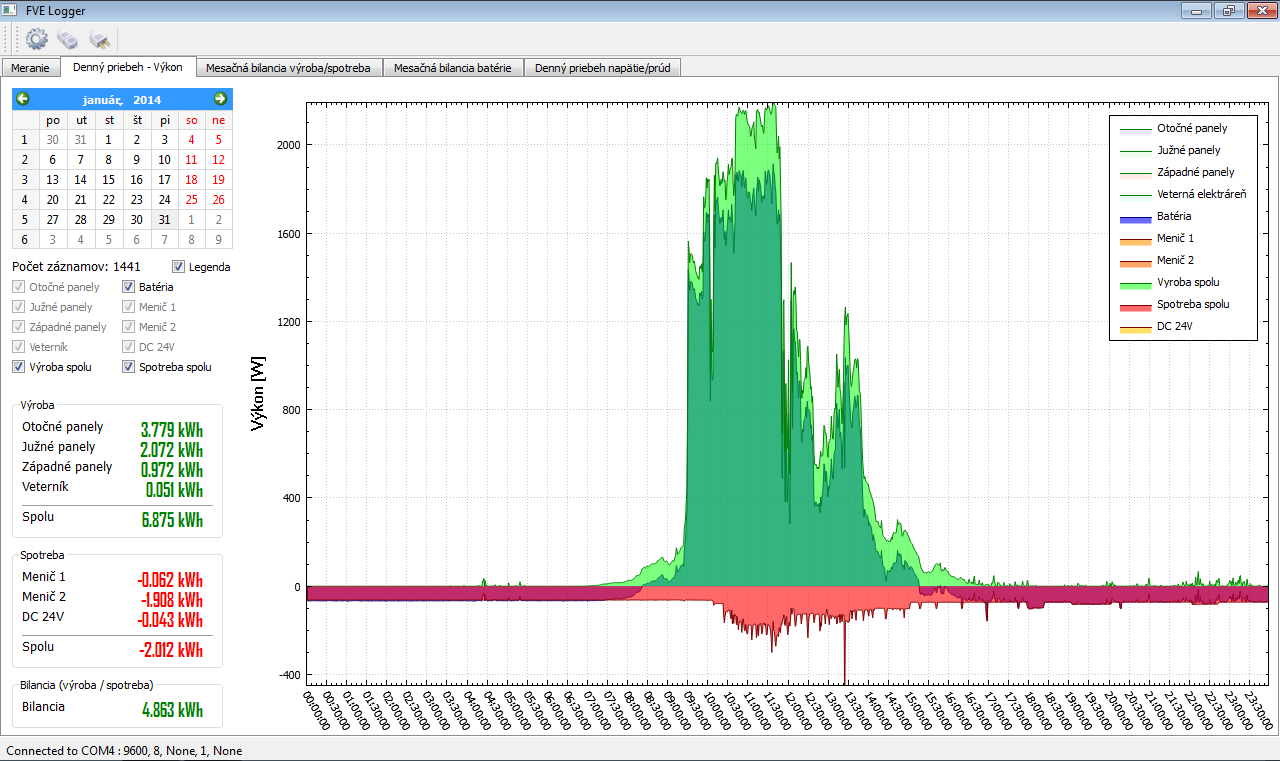

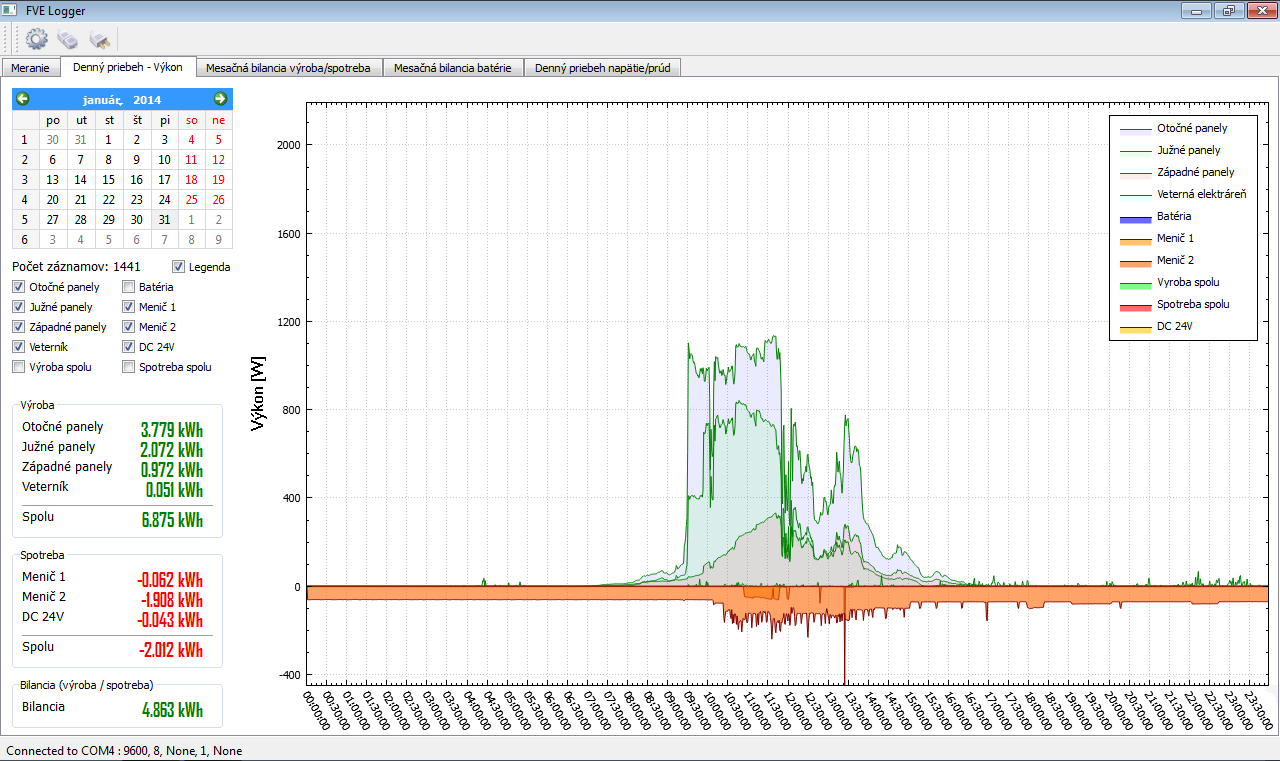

Ďalej nasleduje grafické a textové zobrazenie dennej výroby a spotreby kde si užívateľ v kalendári vyberie požadovaný deň. Zaškrtávaním políčok sa dá vybrať zobrazenie rôznych grafov.

nasleduje zobrazenie mesačnej výroby / spotreby graficky pre každý deň a textovo pre celý mesiac. (pribudne ešte ročná bilancia)

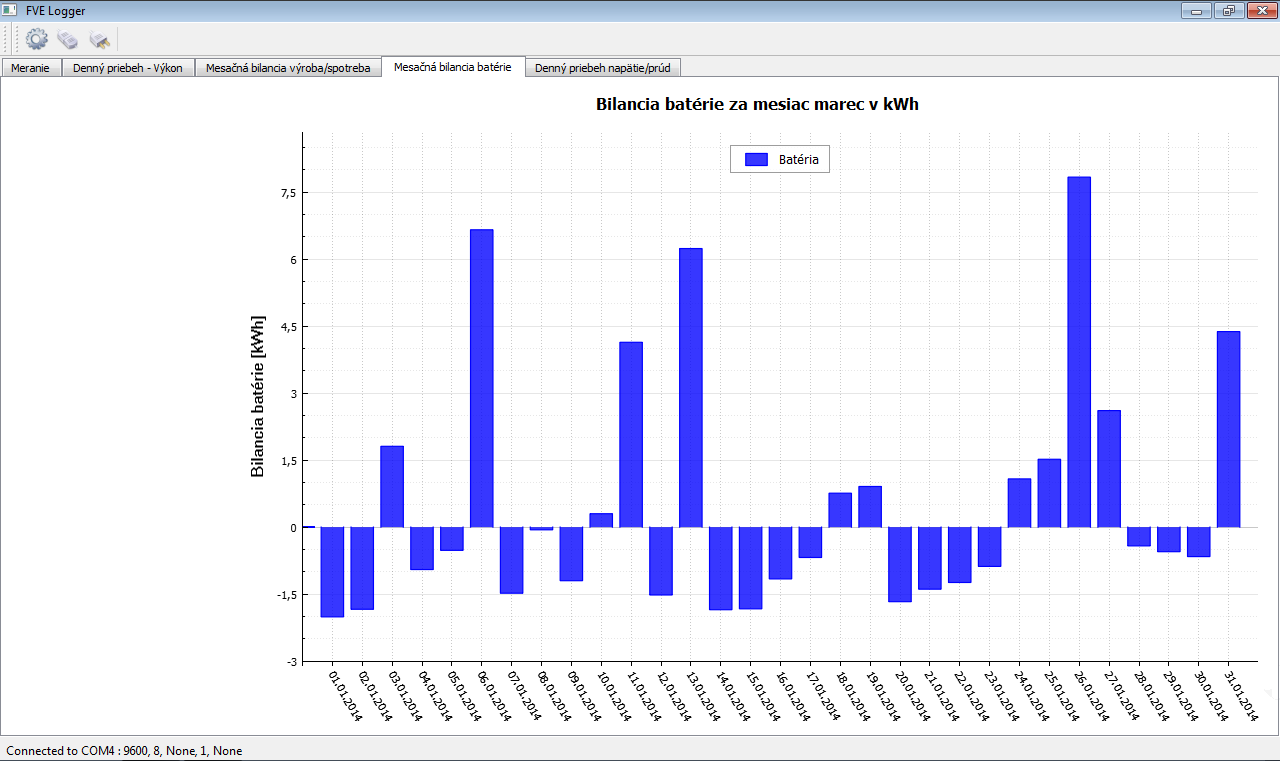

mesačná bilancia stavu akumulátorov (pribudne ešte ročná bilancia)

Nakoniec je tu ešte denný priebeh napätia a prúdu na akumulátoroch

Všetkým prajem veľa slnka

[vlkazajac]

Blahoželám vlajkovej lodi na FV mori ! Bolo mi potešením byť chvíľu na palube.

[? mobilik]

Ach jaj, neviem ci si spominate bol som u vas niekedy vo februari (Kosican co si prisiel na sharane pre baterky od Vasho kolegu) a toto je urcite najlepsie co som v zivote videl na vlastne oci. Klobuk dole nad spracovanim toho vsetkeho, doteraz mam z toho zazitok a chut raz takto skoncit.
Ste sa neozvali som Vam mal vyrobit popisky na meranie.

Prajem vsetko dobre, pre mna je tato chalupa TOP!!!

[? pkougl]

Moc pěkná podívaná, hezky zpracovaný rozsáhlý systém, zeptám se když vydím ty články uvnitř prostoru (nevim jestli to není nějaká technická odvětraná místnost) jak to řešíte s výpary z článků?, jinak hezky zpracovaná IT stránka monitorinku, a hezkej tracker. pochvala
Pavel

[mixman]

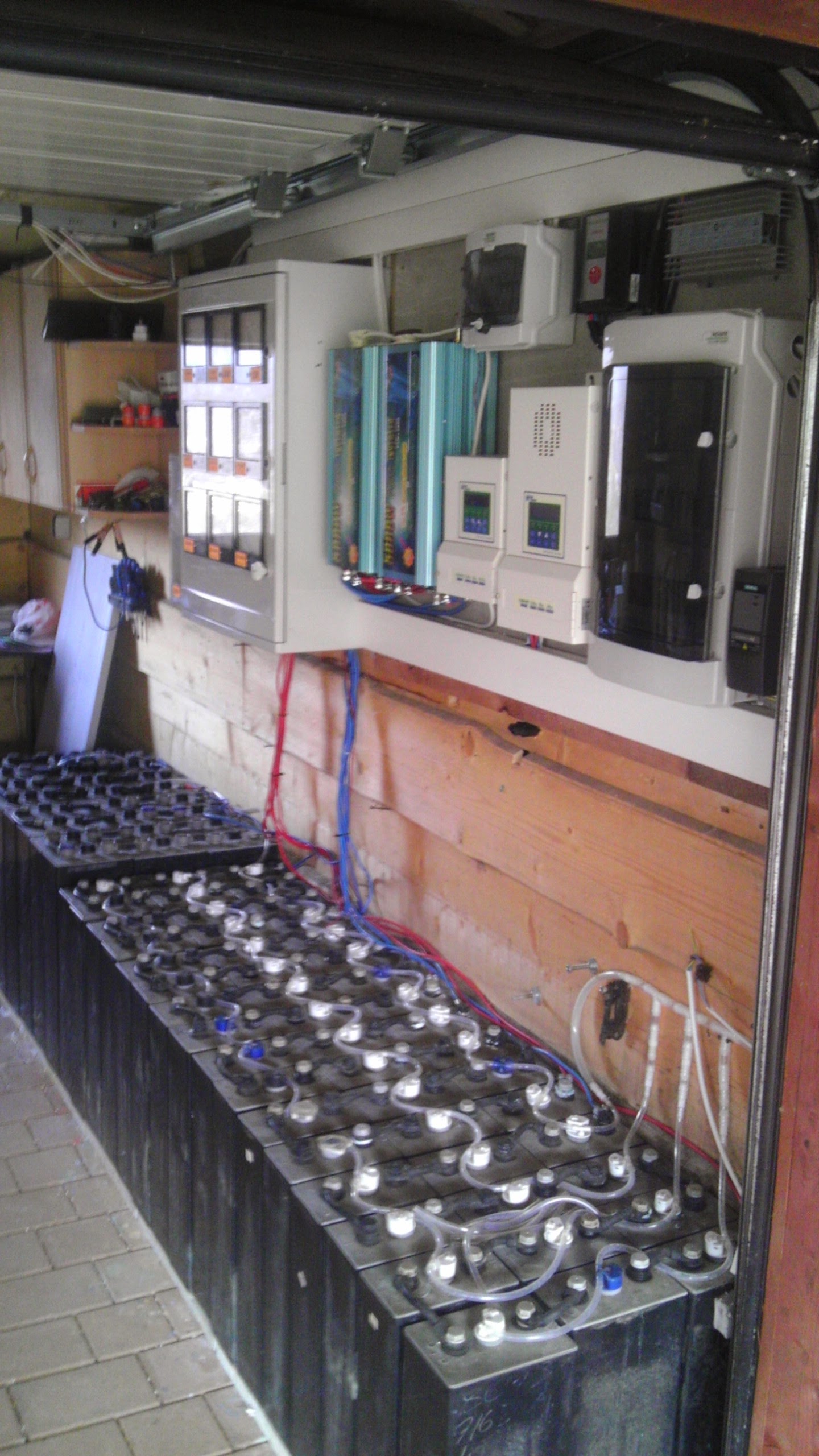

Ako si mozte vsimnut na fotke download/file.php?id=2606&mode=view clanky su pospajane hadickami, ktore su vyvedene von do okoliteho prostredia, mimo miestnost.

[? roman]

Zdravím na Slovensko .
Na fotografiích vidím také "můj bývalý" "PowerJack tuned by matej" a jsem rád, že je v takovém krásném systému a dobrých rukách . Skláním se před umem a pílí všech, co jej spoluvytváří a přispívají svými zkušenostmi. Přeji hodně slunečných dní, ať vše "slape" jak má a systém dělá majiteli jen radost .

Roman

[? atom]

Móc pěkně zpracovaný SW, takové uživatelsky přívětivé to vypadá. Tracker se taky povedl, konečně něco pořádného dokonce i s betonovým základem a vidím i další patky pro rozšíření základny nebo vylepšení stability. Ale plocha je to velká, nechtěl bych to hlídat před větrem
24V na tento systém je dle mého málo, první věc co bych upgradnul.
Baterky 4000Ah hmmm, no i kdyby byly reálně na 50% tak v tomhle případě věřím, že určitě vydrží víc než 2-3 roky.
No dívám se na graf nabíjení co tam je, tak při 60A to za 3hodiny vyleze z 24,0v na 27,0v to se mi nezdá, že by odpovídalo udávané kapacitě.
Tohle mít v garáži tak nemám kde parkovat.
Proč je chata oblepená panely kolem dokola a střecha je prázdná ??? Že by nejlepší místo zůstalo až nakonec ?

Velká gratulace !

[? 007ToMMaS]

Človek by ani nepovedal že taký super systém vyrastie len pár km od mojej FV Je vidno že ľudí táto vec baví a že im to prináša radosť a úspory Len nech to funguje čo najlepšie a najspoľahlivejšie

[? pkougl]

Ako si mozte vsimnut na fotke download/file.php?id=2606&mode=view clanky su pospajane hadickami, ktore su vyvedene von do okoliteho prostredia, mimo miestnost.

aha, to sem netušil, protože stejně vypadající mám na svém systému propoje hadičkami ale je to systém aquamatig pro doplňování destilky, tedy doléváte destilku přímo pod zátky?

[? dedo2]

Zdravím vás,ano dolievam priamo pod zátky a systém aquamatig na dolievanie destilky som máličko upravil a hadičkami vyviedol nad strechu chaty.

[vata]

Moc hezké - gratuluji! Ta natáčející se konstrukce je vyloženě sexy Ale jak píše atom, jak si to poradí s větrem?

[? dedo2]

Velmi pekne dakujem,zatial vždy pred velkým vetrom manualne natáčam panely v smere vetra,je to vždy stejné natočenie sever-juh,ale po velmi dobrej spolupráci s mixman,bude do vývoja daná požiadavka automatického natočenia v smere vetra.

[? dedo2]

Móc pěkně zpracovaný SW, takové uživatelsky přívětivé to vypadá. Tracker se taky povedl, .
Proč je chata oblepená panely kolem dokola a střecha je prázdná ??? Že by nejlepší místo zůstalo až nakonec ?

Velká gratulace !

Dakujem velmi pekne a pokusim sa ak možem odpovedat na poslednu otázku-strecha je pre mna práve naopak,najhoršie miesto na umiestnenie panelov,kedže moja elektráren by mala pracovat čo najlepšie hlavne v zimnom období,velmi dobre sa mi osvedčili panely namontované kolmo,nemám problém so snehom a v určitom čase mám zaznamenaný lepší vykon z panelov práve v zimnom období.V čase od 20.10 do 20.03 aj otočné panely su preklopené kolmo a výsledok je vynikajuci,práve aj odrazom od napadnutého snehu a priamo osvietené panely slnkom.

[? střídač]

Jde porovnat reálný přínos statických a natáčivých panelů?

[? dedo2]

Ano ide,tracker má svoje meranie a statické svoje,aj juh aj západ samostatne,aj v tabulkách aj v grafoch a aj vetrník má tiež samostatné meranie.

[? střídač]

Ano ide,tracker má svoje meranie a statické svoje,aj juh aj západ samostatne,aj v tabulkách aj v grafoch a aj vetrník má tiež samostatné meranie.

Asi bych se v tom nevyznal, je možné jen zjednodušení zkrácený pohled?

[mixman]

Tak trebarz na obr. download/file.php?id=2610&mode=view je vlavo zhruba v strede cast s nazvom "Vyroba" a tam su hodnoty vyroby otocnej casti, juznej, zapadnej a aj veternej elektrarne, tak tam pekne vidno kolko co vyrobilo energie (je to samozrejme malo kedze to bol datum 31.01.14). Vidno tam pekne ze otocne panely vyrobili o nejakych 800Wh viac a to s rovnakym instalovanym vykonom (ba dokonca trochu nizsim).

[mixman]

Ako je to už u ostrovníkov zvykom, systémy majú stály upgrade a "dedo2" sa tomu taktiež nevyhýba a behom pár dní už stihol systém zmeniť po 30-ty X-ty krát
Takže momentálne jeho systém beží na troch regulátoroch PCM 8048.

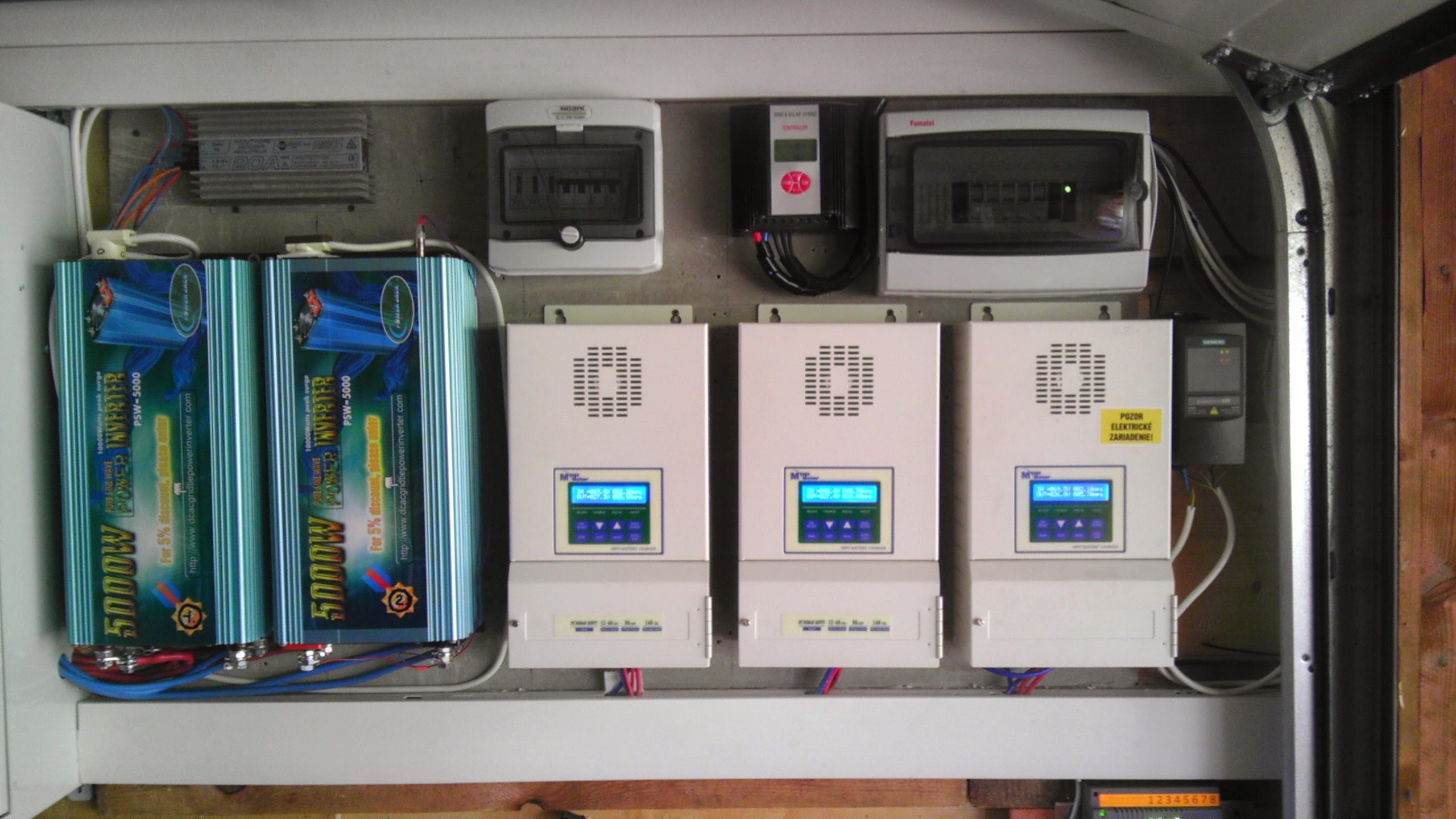

3x PCM 8048

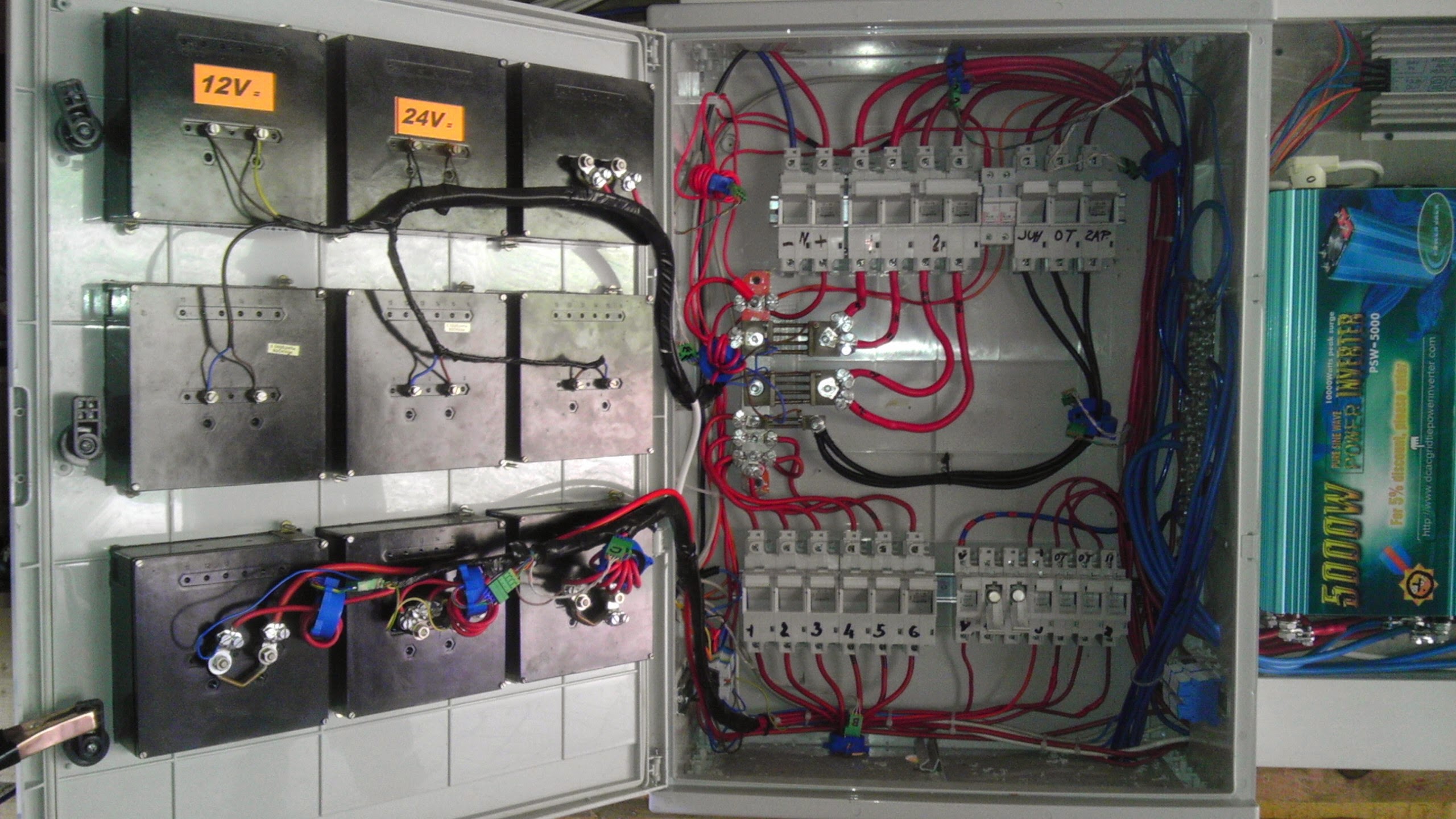

rozvádzač

[Frenky]

Pěkné, pěkné, ale zdá se mi, že k těm 5 kVA střídačům vedou tak nějak ukrutně tenké kabely. Já bych tam měl tak 35 mm, nebo nejlépe 50 mm. Nehřejou se při plném zatížení ?

[? dedo2]

Zdravím Frenky ,nakolko prívod DC do týchto typov meničov umožnuje dva pararelné vstupy,volil som kabely po 2x 25mm,/50 + a 50-/a mám odskušané na jeden menič 150A bez problémov/ale su tam dva,zhruba na jeden vychádza 100A a také su aj v odpopjovačoch poistky,takže je to v pohode ešte s bývalou československou normou.
