ISolar chyba 04

[jova]

Zdravím.

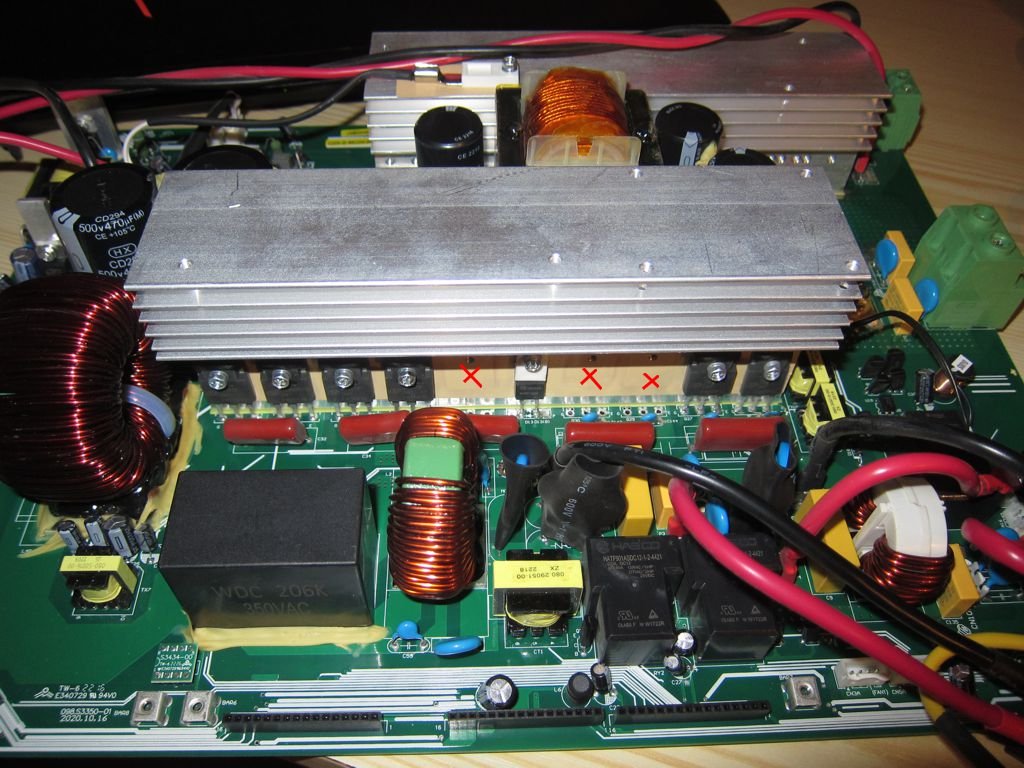

Dneska se mi podařilo vytvořit malý zkrat na baterkách a při tom mi přestal fungovat jeden ze dvou paralelně spojených měničů ISolar SMR II 5,5kW. Závada se projevila hláškou: 04, Selhání soft startu, chyba sběrnice. Po rozebrání jsem zjistil, že jsou vyzkratované 3 tranzistory 70N65F na AC části, označeno křížkem. Koukám na internet a u nás přímo tenhle typ nikdo zrovna nemá, doporučíte mi nějakou přijatelnou náhradu, případně kde koupit? To pak abych jich rovnou vzal 10 a vyměnil všech 9, že?

Edit: Ještě jsem našel: https://www.puhy.cz/igbt-ikwh70n65wr6xk ... 51581.html dá se požít jako náhrada?

[macherko1]

Ahoj:
tu to mas https://vi.aliexpress.com/i/10050055374 ... pt=glo2vnm

[macherko1]

možes použit aj ten Infineon je to to iste iba iny vyrobca

[kuba47]

Prip. taky STGWA75H65DFB2 z TME. Ty 4 tranzistory vlevo budou nejspis stridac, ten s tim nesouvisi, takze bych je tam nechal. Vymenil bych jen ten uprostred (predpokladam buck konvertor pro nabijeni) a 4 vpravo. Hlavne zkontroluj soucastky na gatech (odpory, diody) a pokud mozno opto-drivery, aspon multimetrem, aby to nebouchlo hned znova.

[jova]

Děkuji všem za rady, ještě jsem proměřil to nejbližší okolí střídače a zjistil jednu vyzkratovanou diodu J3, z místa a popisu soudím, že je to zenerova dioda na 18V 500mW, souhlasí?
Jinak to nepřežily 3 ty tranzistory 70N65, tak bych koupil 4x z toho TME do střídače a ten jeden přeživší přestěhuju na tu "prostřední" pozici nalevo. Střídač je buzený z transformátorů a až na tu jednu diodu, jsem tam nic vadného nenašel, ten „prostřední“ tranzistor je buzený sice z optronu, jako zbylé 4 napravo, ale má jiné hodnoty součástek před gate, tak to není s čím porovnat, ale ty budiče se zdají všechno dobré a stejné.


[glottis]

vymenil bych vsechny 4 ty tranzistory. Jestli delali to same. Muze byt nacaty. Uz jsem to videl v jednom zdroji co jsem opravoval. Na mereni vse dobry ale zdroj se rozjel az jsme ho vymenil.

Dioda je asi to co pises. Muzes si to overit na te druhe. Tuhle sundat a lab zdroj pripojit na diodu. Zacit na 5V, minimani proud a jeste treba radsi pres 1k odpor. A na diode merit napeti. A na zdroji pak pridavat, kde se to zastavi.

[kuba47]

Zenerka na 18V souhlasí, bývají tam přesně takhle zapojené v sérii proti sobě, omezují napětí z trafa.

[macherko1]

Tak to je jasne to vymeň všetky 4ks , nemá to význam to potom znovu rozdelávat , Bol to síce Easun ale je to to samé

[jova]

Ještě jednou všem děkuji za rady.
Po výměně těch 5ti tranzistorů a dvou zenerových diod (jednu jsem měnil spíše preventivně), se měnič rozeběhl a nedělá mu problémy ani pracovat v paralelním zapojení s druhým v páru.
Stejně je mi záhadou, proč se zrovna při zkratu na akumulátoru zničily ty tranzistory, které jsou v podstatě, jestli jsem dobře pochopil jejich funkci, spínaný usměrňovač a kompletně se všechny údaje přepsaly do továrního nastavení.

[josse]

Osobně bych si tipl:
Řídící obvody těsně po zkratu baterie měli dost energie k dalšímu provozu, v 400V DC mezi obvodu bylo dost energie. Ty zakroužkované transistory už v tu chvíli byly střídač, řízení ještě nevědělo o zkratu, transformátor měl už díky zkratu nízkou indukčnost a ty transistory šli do zkratu z nabitého 400VDC. Řízení nestihlo reagovat... Tady je ukázkové použití kodlem publikované ochrany... Ir2127 by se o to postaral a transistory by přežili...

[kuba47]

Je to neřízený DC/DC měnič, všechny tranzistory okolo toho transformátoru (MOSFETy na straně baterie a IGBT na straně sběrnice) jsou ovládané jedním SG3525 s konstantní frekvencí i střídou. Udržuje konstatní poměr napětí mezi baterií a "vyskonapěťovou" stranou, bývá to 1:8, vyjímečně 1:7. Dá se to chápat tak, že vždycky jedna strana je střídač a druhá usměrňovač, ale když se to otočí, elektronicky se tam nic nepřepíná, tranzistory jsou buzené pořád stejně, jen proud teče opačným směrem. Jediné, co procesor ovládá, je ten "nabíjecí" IGBT.

Ochrana proti zkratu tam žádná není, při zkratu na baterii odpálí tranzistory energie uložená v kondenzátorech, příp. napěťová špička z indukčnosti ve chvíli, kdy se ten zkrat přeruší.

[jova]

Děkuji za vysvětlení, vůbec mě nedošel princip toho zapojení. Vlastně je to logické, je tam jen jeden transformátor, přes který se ten proud při nabíjení akumulátorů „ přelévá“ díky vyššímu napětí od solárů do akumulátorů a v případě kdy je napětí od solárů nižší, zase z baterie směrem k výstupnímu měniči. Stalo se to dopoledne, při nabíjení, takže klidně mohla nastat situace, kdy při zkratu na akumulátoru to sice ustály ty MOSFETy na jeho „sekundární“ straně, které zrovna byly ve stavu „usměrňovače“, ale nezvládly to ty IGBT tranzistory na straně „primáru“, které zrovna pracovaly ve stavu měniče. To že odešel navíc i ten "nabíjecí" IGBT tranzistor (na schématu MOSFET), bylo díky velkému proudu z nabitých kondenzátorů výstupního měniče. Být to v noci, tak se patrně nestane nic, protože by se to pro měnič jevilo jen jako krátkodobé odpojení akumulátoru.
