Tak už mám komplet měření, to bude grafů :)

Nový příspěvek od Miyuki »

Tak konečně se mi podařilo se dokopat složit měřící panel. No je to provizorní, kritika provedení bude ignorována :mrgreen:
Dole vstup 3 fáze z Čezu a jedna fáze z měniče. Jsou tam analyzátory sítě, takže to měří uplně všechno a pěkně po fázích. A stykače na přepínání a pro boiler jsou přes Waveshare ovládání po ModbusTCP

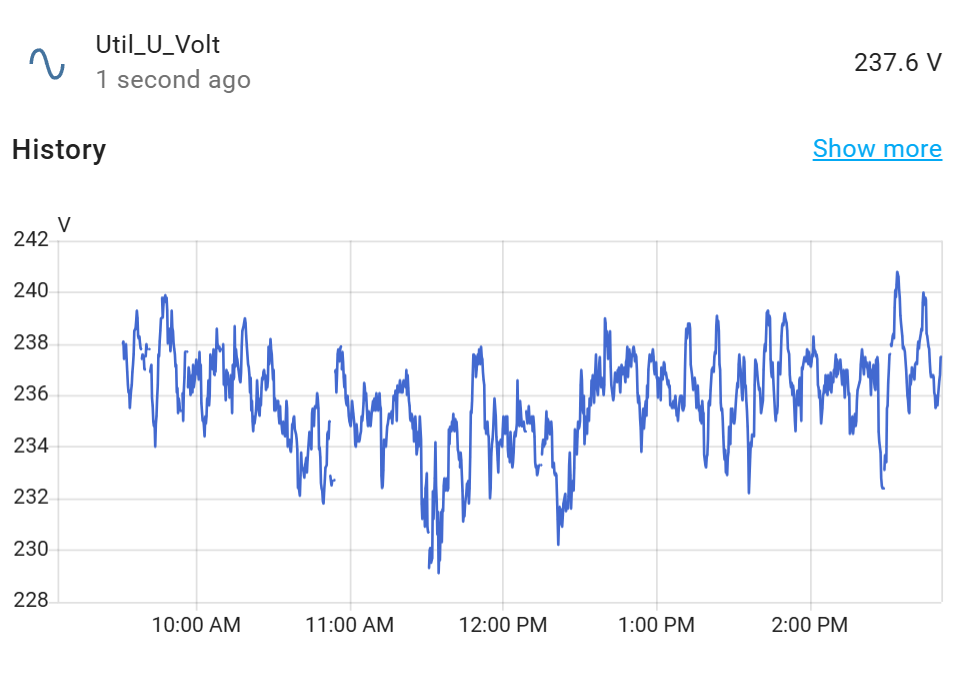

Třeba co dělá napětí na straně čezu během dne :shock:

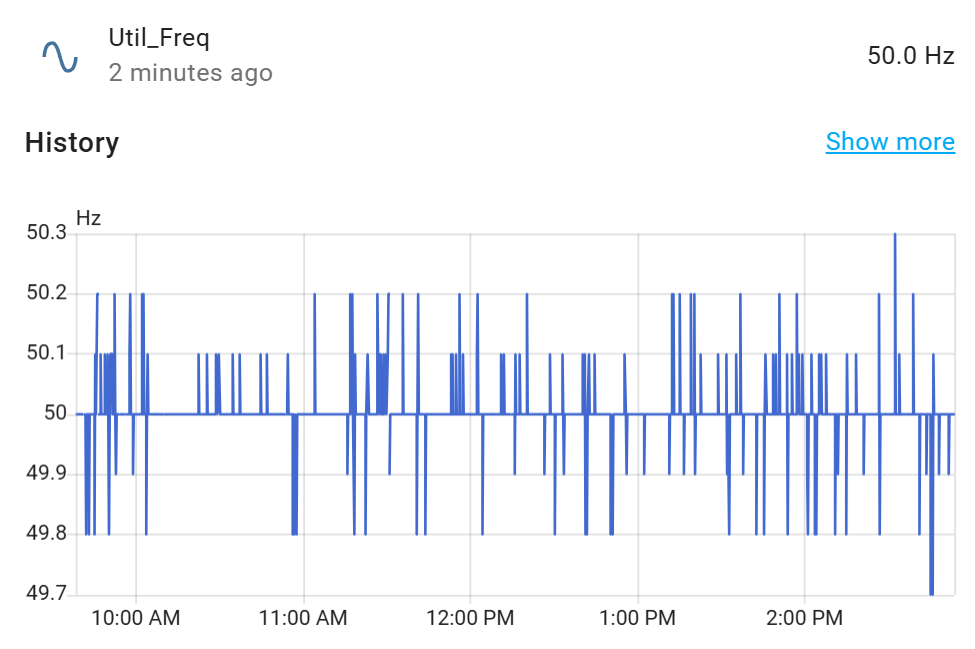

Nebo frekvence sítě :)
Ostrov založený na Epever IP5000-42-Plus + 2 pole s Tracer5420AN a Tracer6420AN + 18x Envision 305Ah LiFePO4
