FVE Frenky Mladá Boleslav

Příspěvek od Frenky »

Ahoj

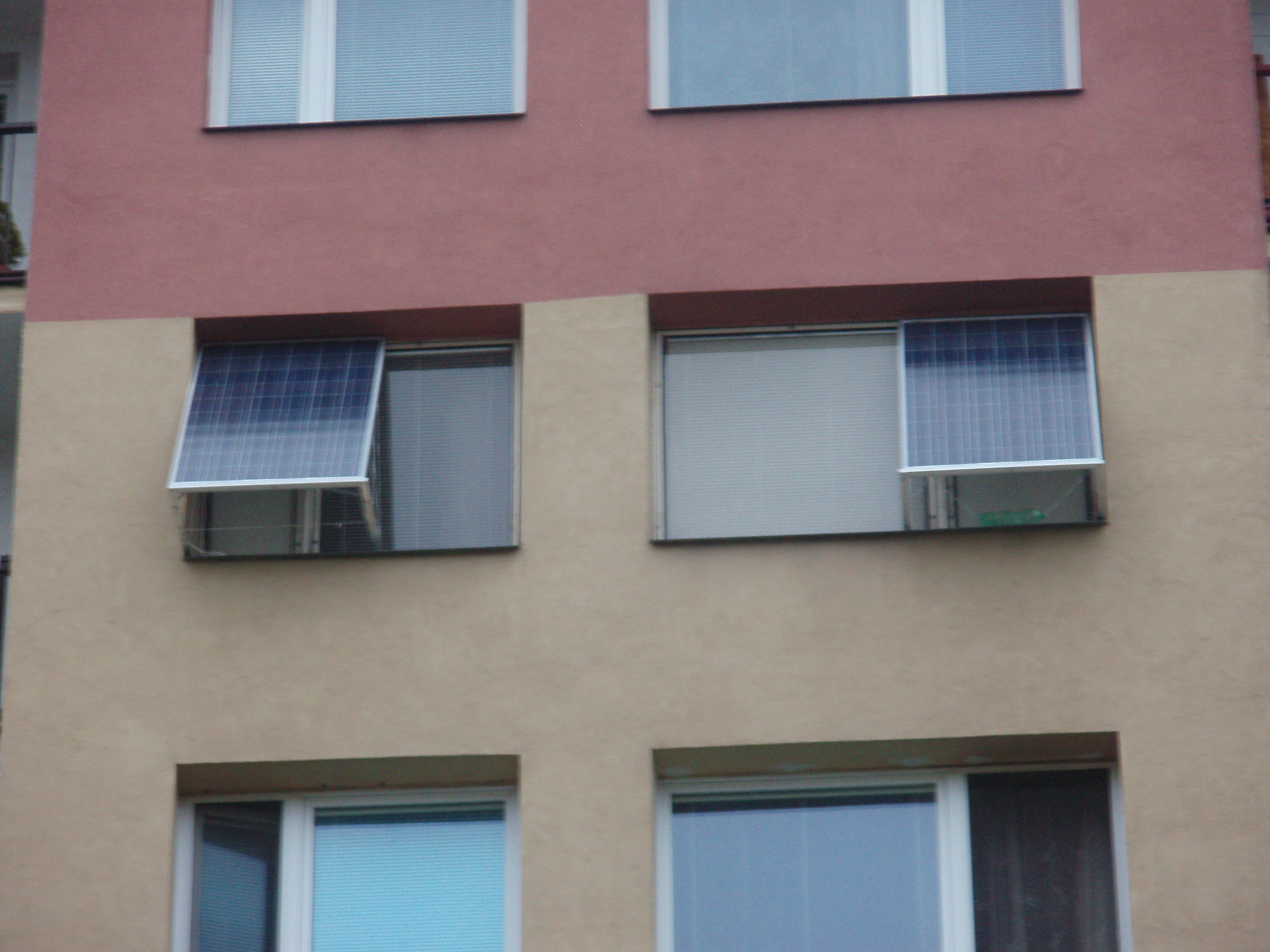

Tak nastal čas takové malé prezentace mé malé ostrovní elektrárničky.
Panely: IBC Polysol 230 DS Pmpp=230W, Umpp=29,6V, Impp=7,78A
24x Solární panel JINKO SOLAR 225 Pmpp=225W, 2x Regulátor STUDER VT-80, 2x Střídač Studer XTM 4000-48, BSP, RCC, 1x AKU 48V LFP200Ah 1x AKU 48 V LFP280Ah. Řizení a dohled, SDS, vlastní vyčítání arduinem DUE v krabičce (ARMOSY), export dat do RPi s databází a html stránkou.
http://95.85.214.80, viewtopic.php?t=4809
Uživatelský avatar
Frenky
Příspěvky: 820
Registrován: pon led 21, 2013 6:36 pm
Lokalita: Doubravička
Systémové napětí: 48V
Výkon panelů [Wp]: 8700
Kapacita baterie [kWh]: 25
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Doubravička

Re: FVE Frenky Mladá Boleslav

Příspěvek od Frenky »

Panel ze zadu, je tam vidět přilepené čidlo teploty dallas (pro výzkum tam jsou 4 v každém rohu)
24x Solární panel JINKO SOLAR 225 Pmpp=225W, 2x Regulátor STUDER VT-80, 2x Střídač Studer XTM 4000-48, BSP, RCC, 1x AKU 48V LFP200Ah 1x AKU 48 V LFP280Ah. Řizení a dohled, SDS, vlastní vyčítání arduinem DUE v krabičce (ARMOSY), export dat do RPi s databází a html stránkou.
http://95.85.214.80, viewtopic.php?t=4809
Uživatelský avatar
Frenky
Příspěvky: 820
Registrován: pon led 21, 2013 6:36 pm
Lokalita: Doubravička
Systémové napětí: 48V
Výkon panelů [Wp]: 8700
Kapacita baterie [kWh]: 25
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Doubravička

Re: FVE Frenky Mladá Boleslav

Příspěvek od Frenky »

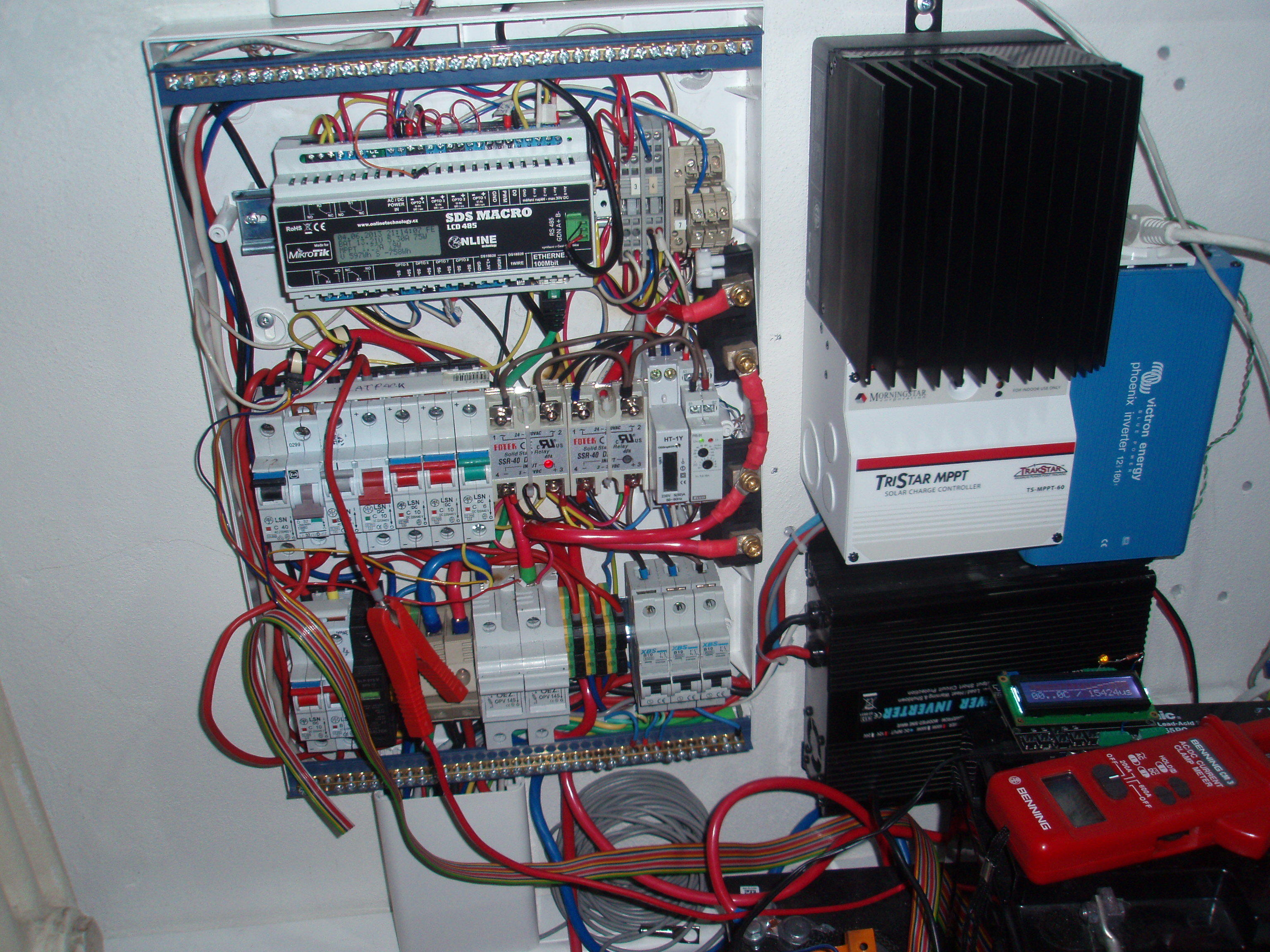

Pohled na rozvaděč
24x Solární panel JINKO SOLAR 225 Pmpp=225W, 2x Regulátor STUDER VT-80, 2x Střídač Studer XTM 4000-48, BSP, RCC, 1x AKU 48V LFP200Ah 1x AKU 48 V LFP280Ah. Řizení a dohled, SDS, vlastní vyčítání arduinem DUE v krabičce (ARMOSY), export dat do RPi s databází a html stránkou.
http://95.85.214.80, viewtopic.php?t=4809
Uživatelský avatar
Frenky
Příspěvky: 820
Registrován: pon led 21, 2013 6:36 pm
Lokalita: Doubravička
Systémové napětí: 48V
Výkon panelů [Wp]: 8700
Kapacita baterie [kWh]: 25
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Doubravička

Re: FVE Frenky Mladá Boleslav

Příspěvek od Frenky »

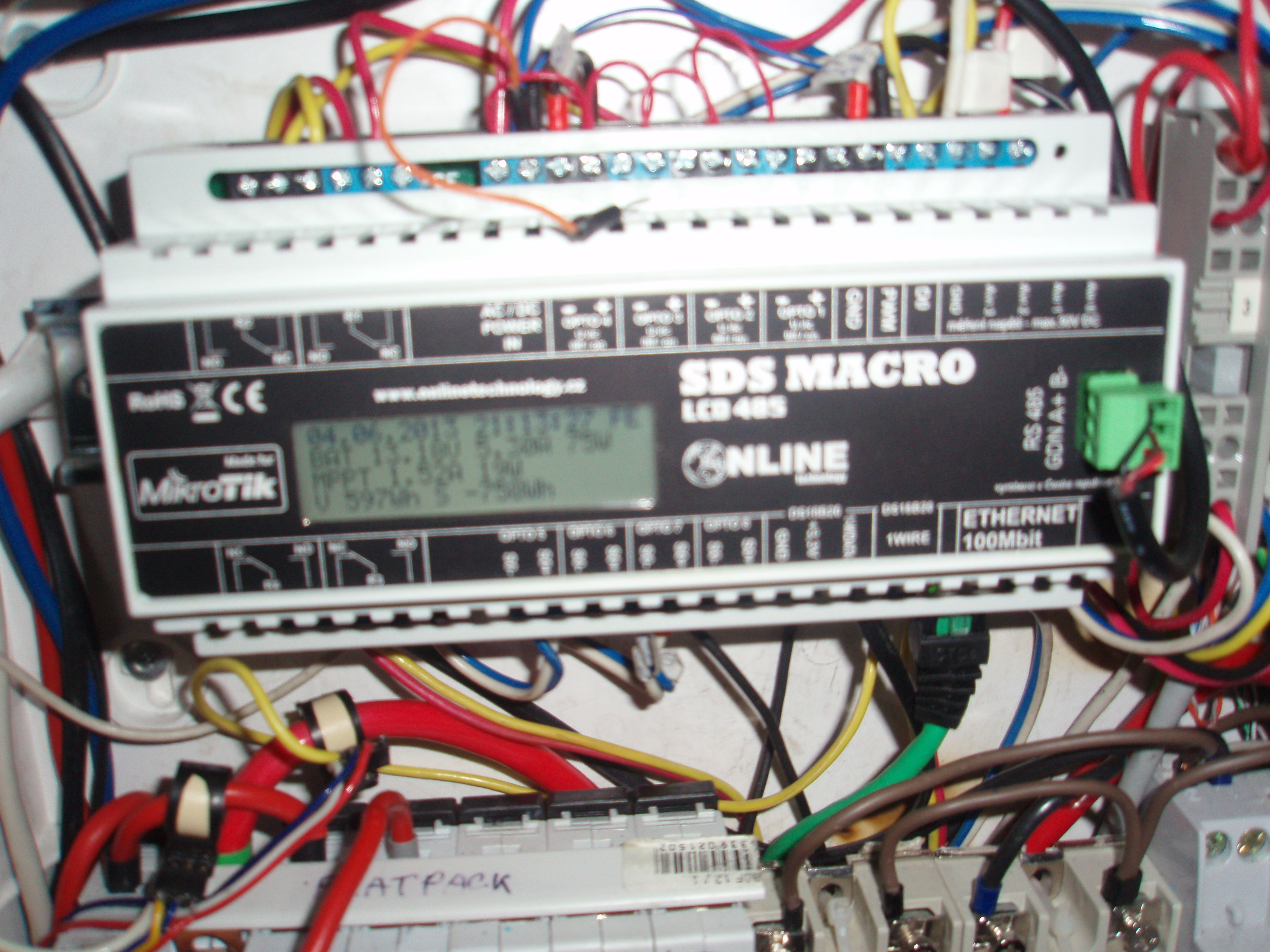

Jsou tam vidět všechny komponenty, jističe, SDS relé, elektroměr měřící střídač, pojistky na Baterku, MPPT tristar, střídač trapéz Čína 600W (momentálně nepoužívám), střídač sinus 180W victron a SDS, kterým zatím měřím a odesílám údaje na http://www.mereníenergie.cz. Na displeji je datum, Napětí, Proud, Výkon a stav baterie. Proud a Výkon MPPT. Vyrobená a spotřebovaná energie (Wh).
24x Solární panel JINKO SOLAR 225 Pmpp=225W, 2x Regulátor STUDER VT-80, 2x Střídač Studer XTM 4000-48, BSP, RCC, 1x AKU 48V LFP200Ah 1x AKU 48 V LFP280Ah. Řizení a dohled, SDS, vlastní vyčítání arduinem DUE v krabičce (ARMOSY), export dat do RPi s databází a html stránkou.
http://95.85.214.80, viewtopic.php?t=4809
Uživatelský avatar
Frenky
Příspěvky: 820
Registrován: pon led 21, 2013 6:36 pm
Lokalita: Doubravička
Systémové napětí: 48V
Výkon panelů [Wp]: 8700
Kapacita baterie [kWh]: 25
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Doubravička

Re: FVE Frenky Mladá Boleslav

Příspěvek od Frenky »

K SDS je připojena přes RS485 Rele sada od Papoucha (16 relé). (Je to zavřené v té černé bedýnce, kde původně sídlil satelitní přijímač MASCOM)
Na obrázku je vidět také rozvaděč s 6-ti auto zásuvkami a spínačemi (20A).
Modem ud UPC, router WiFi Zyxel, 8 port switch Cisco. Všechno je napájené 12V, něco je spínané přes ty relé.
24x Solární panel JINKO SOLAR 225 Pmpp=225W, 2x Regulátor STUDER VT-80, 2x Střídač Studer XTM 4000-48, BSP, RCC, 1x AKU 48V LFP200Ah 1x AKU 48 V LFP280Ah. Řizení a dohled, SDS, vlastní vyčítání arduinem DUE v krabičce (ARMOSY), export dat do RPi s databází a html stránkou.
http://95.85.214.80, viewtopic.php?t=4809
Uživatelský avatar
Frenky
Příspěvky: 820
Registrován: pon led 21, 2013 6:36 pm
Lokalita: Doubravička
Systémové napětí: 48V
Výkon panelů [Wp]: 8700
Kapacita baterie [kWh]: 25
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Doubravička

Re: FVE Frenky Mladá Boleslav

Příspěvek od Frenky »

Zapomněl jsem ukázat jak mám připevněný ty panely
24x Solární panel JINKO SOLAR 225 Pmpp=225W, 2x Regulátor STUDER VT-80, 2x Střídač Studer XTM 4000-48, BSP, RCC, 1x AKU 48V LFP200Ah 1x AKU 48 V LFP280Ah. Řizení a dohled, SDS, vlastní vyčítání arduinem DUE v krabičce (ARMOSY), export dat do RPi s databází a html stránkou.
http://95.85.214.80, viewtopic.php?t=4809
Uživatelský avatar
Frenky
Příspěvky: 820
Registrován: pon led 21, 2013 6:36 pm
Lokalita: Doubravička
Systémové napětí: 48V
Výkon panelů [Wp]: 8700
Kapacita baterie [kWh]: 25
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Doubravička

Re: FVE Frenky Mladá Boleslav

Příspěvek od Frenky »

Protože odesílám také data z Tristaru na mypower a podařilo se mi trochu upravit php script od Filipa pro potřeby prezentace na WWB stránce SDS, tak mám trvale zapnuté mini PC Asus-EEE 900 na kterém běží Comlex Web Server (Apache WWW server a MyAQL database server.
24x Solární panel JINKO SOLAR 225 Pmpp=225W, 2x Regulátor STUDER VT-80, 2x Střídač Studer XTM 4000-48, BSP, RCC, 1x AKU 48V LFP200Ah 1x AKU 48 V LFP280Ah. Řizení a dohled, SDS, vlastní vyčítání arduinem DUE v krabičce (ARMOSY), export dat do RPi s databází a html stránkou.
http://95.85.214.80, viewtopic.php?t=4809
luge
Příspěvky: 765
Registrován: ned lis 13, 2011 5:52 pm
Bydliště: SK

Re: FVE Frenky Mladá Boleslav

Příspěvek od luge »

Frenky píše:Panel ze zadu, je tam vidět přilepené čidlo teploty dallas (pro výzkum tam jsou 4 v každém rohu)
Super Frenky :yes:
Zaujíma ma aká je teplota na panely keď pere slnko.V sobotu keď som rozširoval systém tak som ledva udržal panel v ruke ako bol horúci *sun* *sun* *sun*
Uživatelský avatar
Frenky
Příspěvky: 820
Registrován: pon led 21, 2013 6:36 pm
Lokalita: Doubravička
Systémové napětí: 48V
Výkon panelů [Wp]: 8700
Kapacita baterie [kWh]: 25
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Doubravička

Re: FVE Frenky Mladá Boleslav

Příspěvek od Frenky »

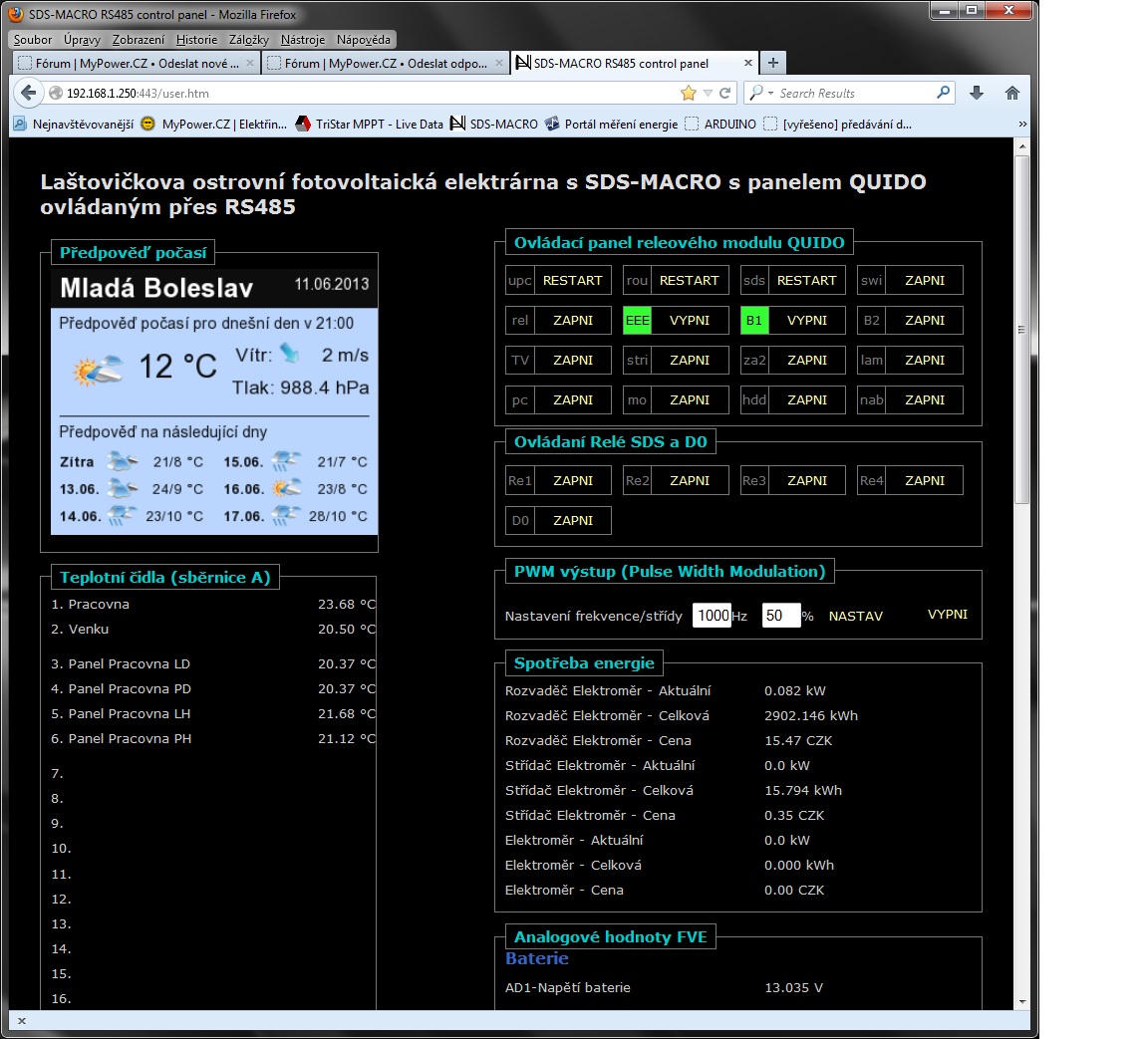

Pár obrázků jak ovládám FVE s SDS
24x Solární panel JINKO SOLAR 225 Pmpp=225W, 2x Regulátor STUDER VT-80, 2x Střídač Studer XTM 4000-48, BSP, RCC, 1x AKU 48V LFP200Ah 1x AKU 48 V LFP280Ah. Řizení a dohled, SDS, vlastní vyčítání arduinem DUE v krabičce (ARMOSY), export dat do RPi s databází a html stránkou.
http://95.85.214.80, viewtopic.php?t=4809
Uživatelský avatar
Frenky
Příspěvky: 820
Registrován: pon led 21, 2013 6:36 pm
Lokalita: Doubravička
Systémové napětí: 48V
Výkon panelů [Wp]: 8700
Kapacita baterie [kWh]: 25
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Doubravička

Re: FVE Frenky Mladá Boleslav

Příspěvek od Frenky »

Tady je vidět prezentace načtených dat Tristaru přes PHP script od Filipa (ten beží na tom EEE). Webová stránka běží na SDS
24x Solární panel JINKO SOLAR 225 Pmpp=225W, 2x Regulátor STUDER VT-80, 2x Střídač Studer XTM 4000-48, BSP, RCC, 1x AKU 48V LFP200Ah 1x AKU 48 V LFP280Ah. Řizení a dohled, SDS, vlastní vyčítání arduinem DUE v krabičce (ARMOSY), export dat do RPi s databází a html stránkou.
http://95.85.214.80, viewtopic.php?t=4809
Uživatelský avatar
Frenky
Příspěvky: 820
Registrován: pon led 21, 2013 6:36 pm
Lokalita: Doubravička
Systémové napětí: 48V
Výkon panelů [Wp]: 8700
Kapacita baterie [kWh]: 25
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Doubravička

Re: FVE Frenky Mladá Boleslav

Příspěvek od Frenky »

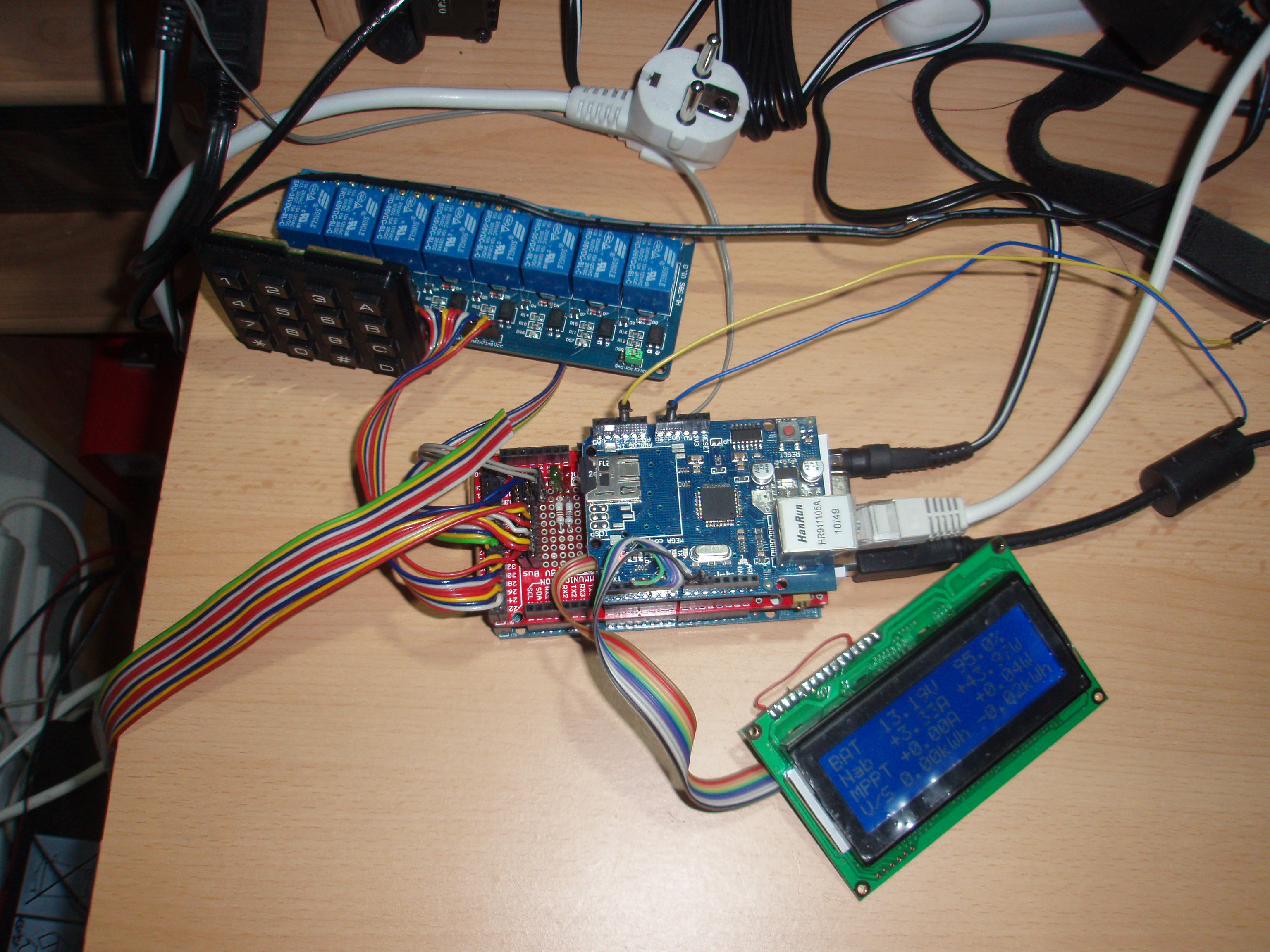

Protože nejsem spokojen jak SDS počítá a měří, tak bádám a bastlím v oboru Arduino. S Arduinem jsem začal těsně před Vánocemi a nejsem programmátor, jsem jen takový přepisovač kódu ctrl+C ctrl+V, pak bádám a snažím se aby to něco ukazovalo, dělalo, blikalu a tak. Nemůžu se srovnávat s takřka profesionálními výtvory Filipa.
Takže na Arduinu Mega běží základ programu Ardosolar, který jsem někde stáhnul s internetu a na něm jsou přilepeny některé podprogramy na měření teploty, hodin atd. Je tam modul RTC (hodiny), modul na převod RS232 na TTL. Další podprogramy na sekundový záznam dat se záznamem na SD kartu (neumím ho přinutit na delší intervaly. Běží na něm jednoduchý WEB server.
24x Solární panel JINKO SOLAR 225 Pmpp=225W, 2x Regulátor STUDER VT-80, 2x Střídač Studer XTM 4000-48, BSP, RCC, 1x AKU 48V LFP200Ah 1x AKU 48 V LFP280Ah. Řizení a dohled, SDS, vlastní vyčítání arduinem DUE v krabičce (ARMOSY), export dat do RPi s databází a html stránkou.
http://95.85.214.80, viewtopic.php?t=4809
Uživatelský avatar
Frenky
Příspěvky: 820
Registrován: pon led 21, 2013 6:36 pm
Lokalita: Doubravička
Systémové napětí: 48V
Výkon panelů [Wp]: 8700
Kapacita baterie [kWh]: 25
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Doubravička

Re: FVE Frenky Mladá Boleslav

Příspěvek od Frenky »

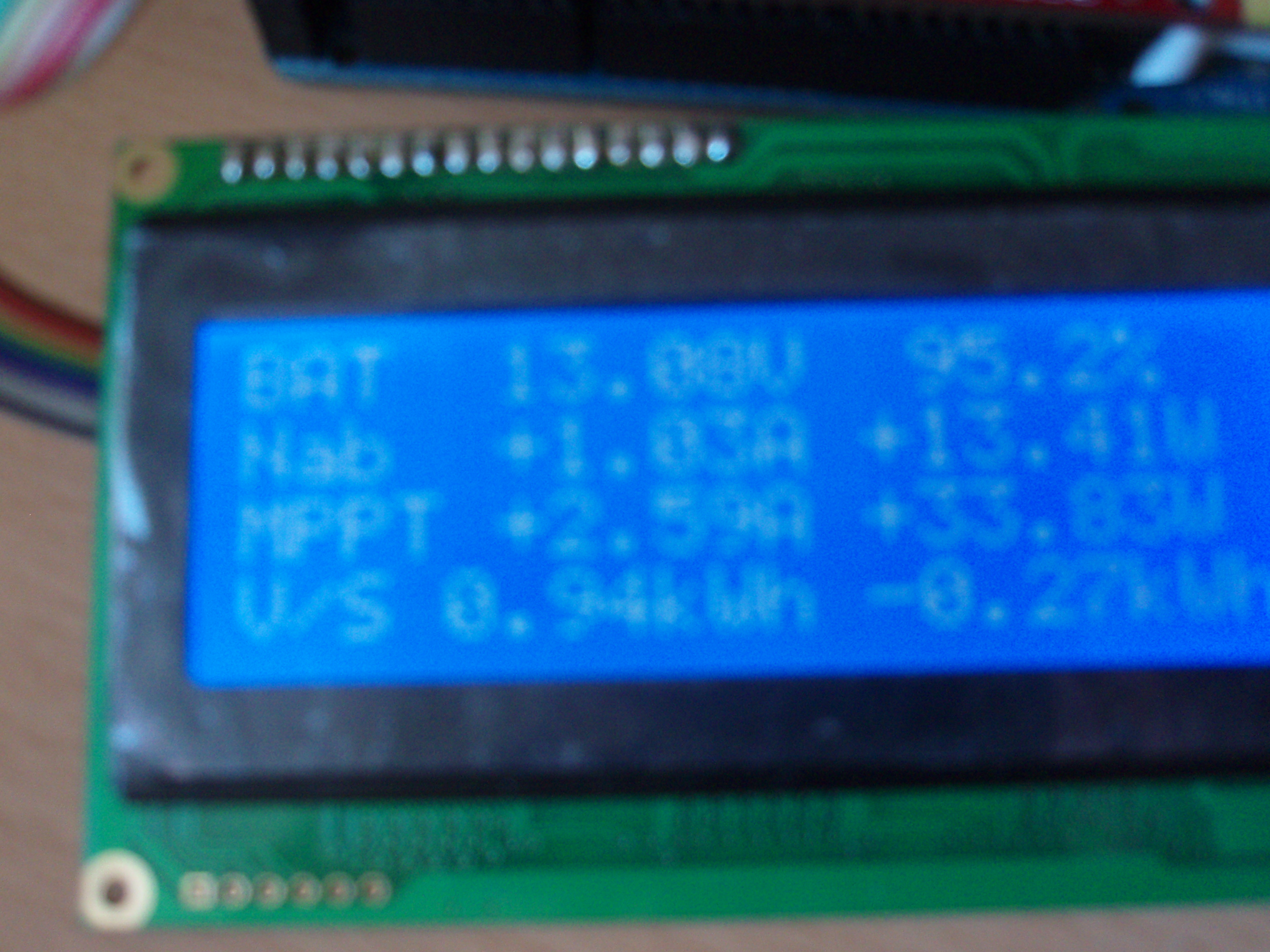

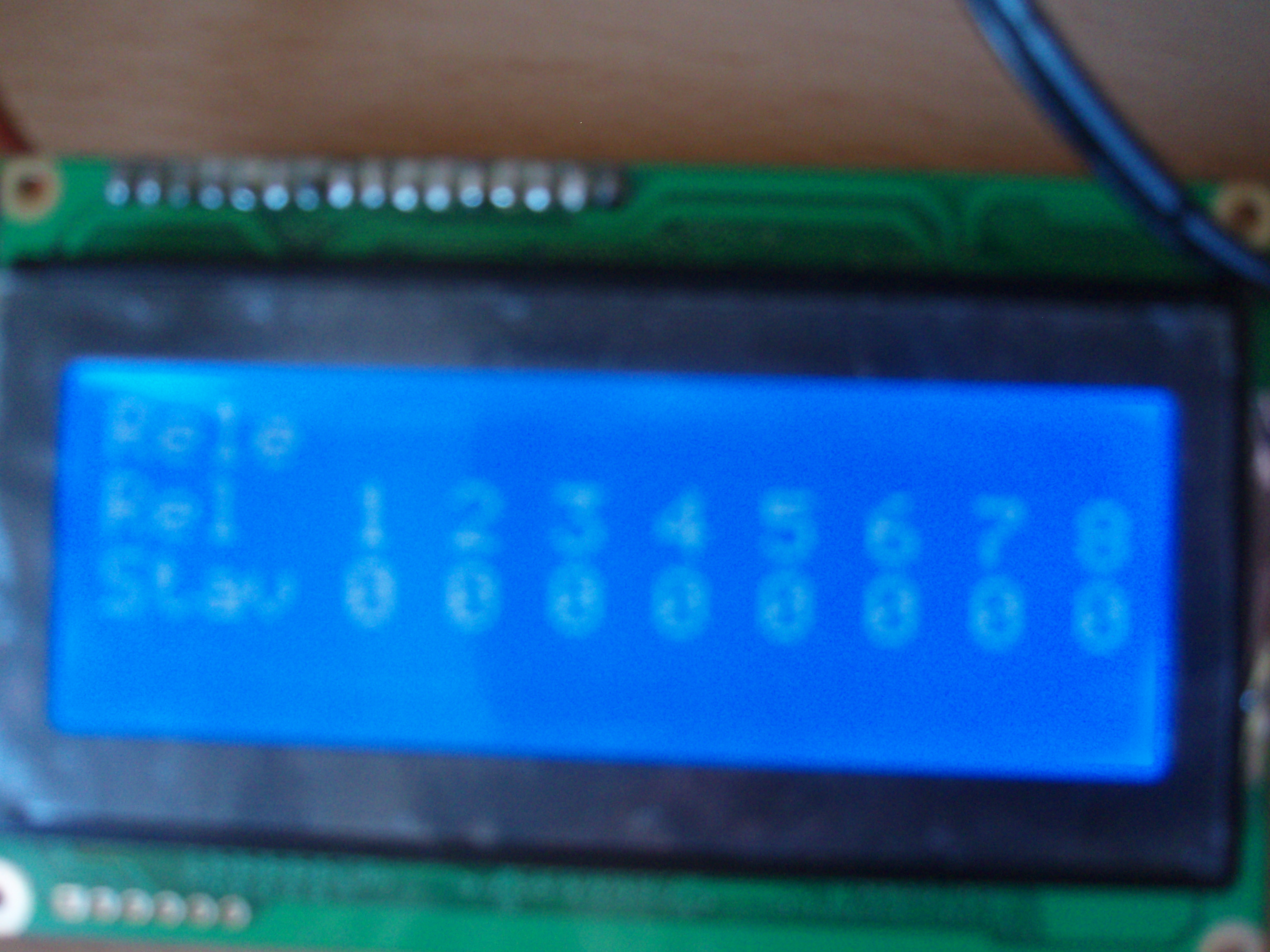

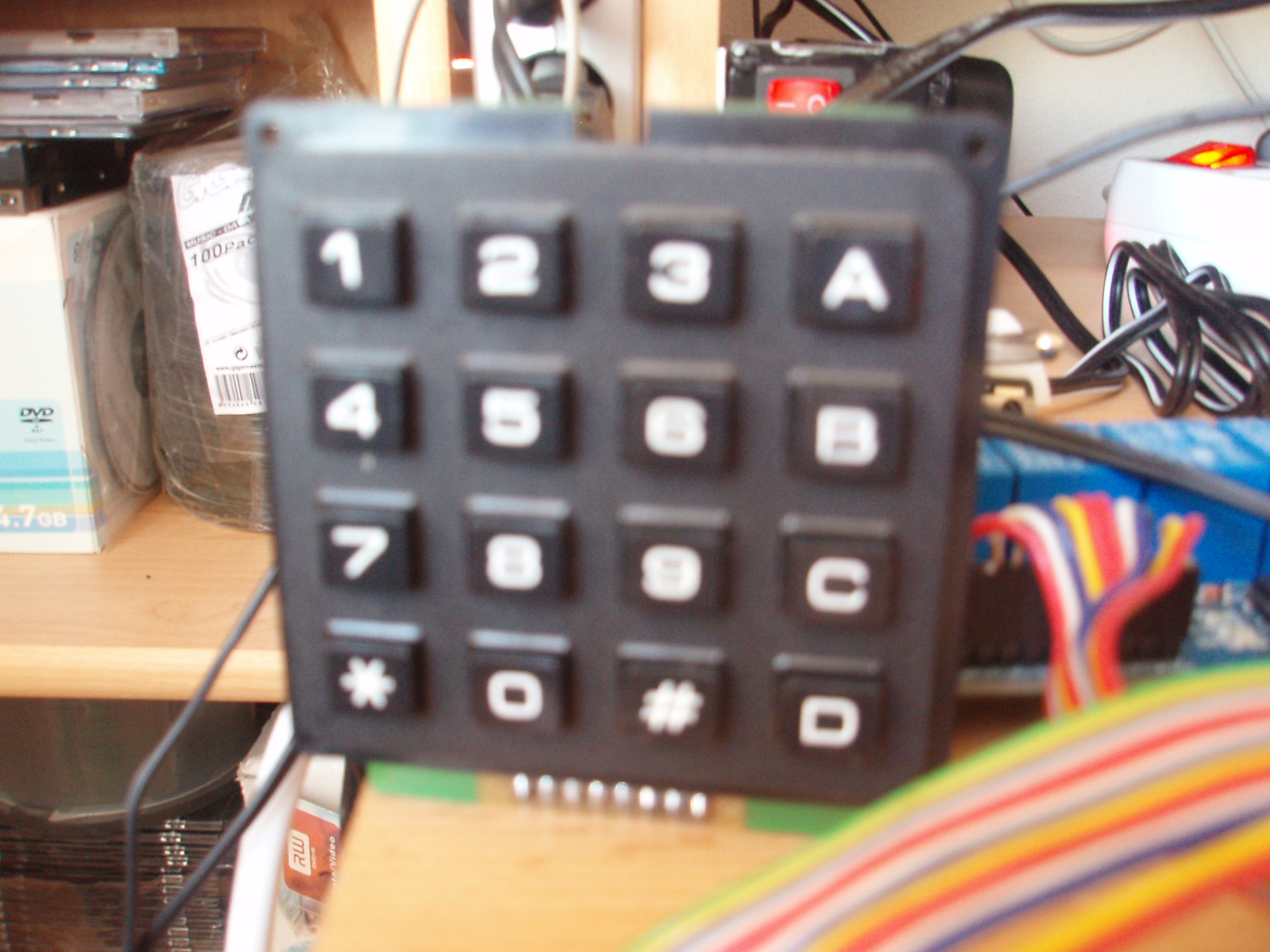

Ovládání je přes malou klávesnišku 4 x 4 tlačitka, mám tam 8 relé, které zatím ovládám přes ta tlačítka (přes WEB na tom pracuji). Displej je 20 x 4, (možná koupím v GME ještě větší) podsvětlení displeje je regulováno přes PWM.
S Programů jsem zapomněl uvést ješte Filipův Osciloskop na sledování (co se to vlastně na těch baterkách děje) :roll:
24x Solární panel JINKO SOLAR 225 Pmpp=225W, 2x Regulátor STUDER VT-80, 2x Střídač Studer XTM 4000-48, BSP, RCC, 1x AKU 48V LFP200Ah 1x AKU 48 V LFP280Ah. Řizení a dohled, SDS, vlastní vyčítání arduinem DUE v krabičce (ARMOSY), export dat do RPi s databází a html stránkou.
http://95.85.214.80, viewtopic.php?t=4809
Uživatelský avatar
Frenky
Příspěvky: 820
Registrován: pon led 21, 2013 6:36 pm
Lokalita: Doubravička
Systémové napětí: 48V
Výkon panelů [Wp]: 8700
Kapacita baterie [kWh]: 25
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Doubravička

Re: FVE Frenky Mladá Boleslav

Příspěvek od Frenky »

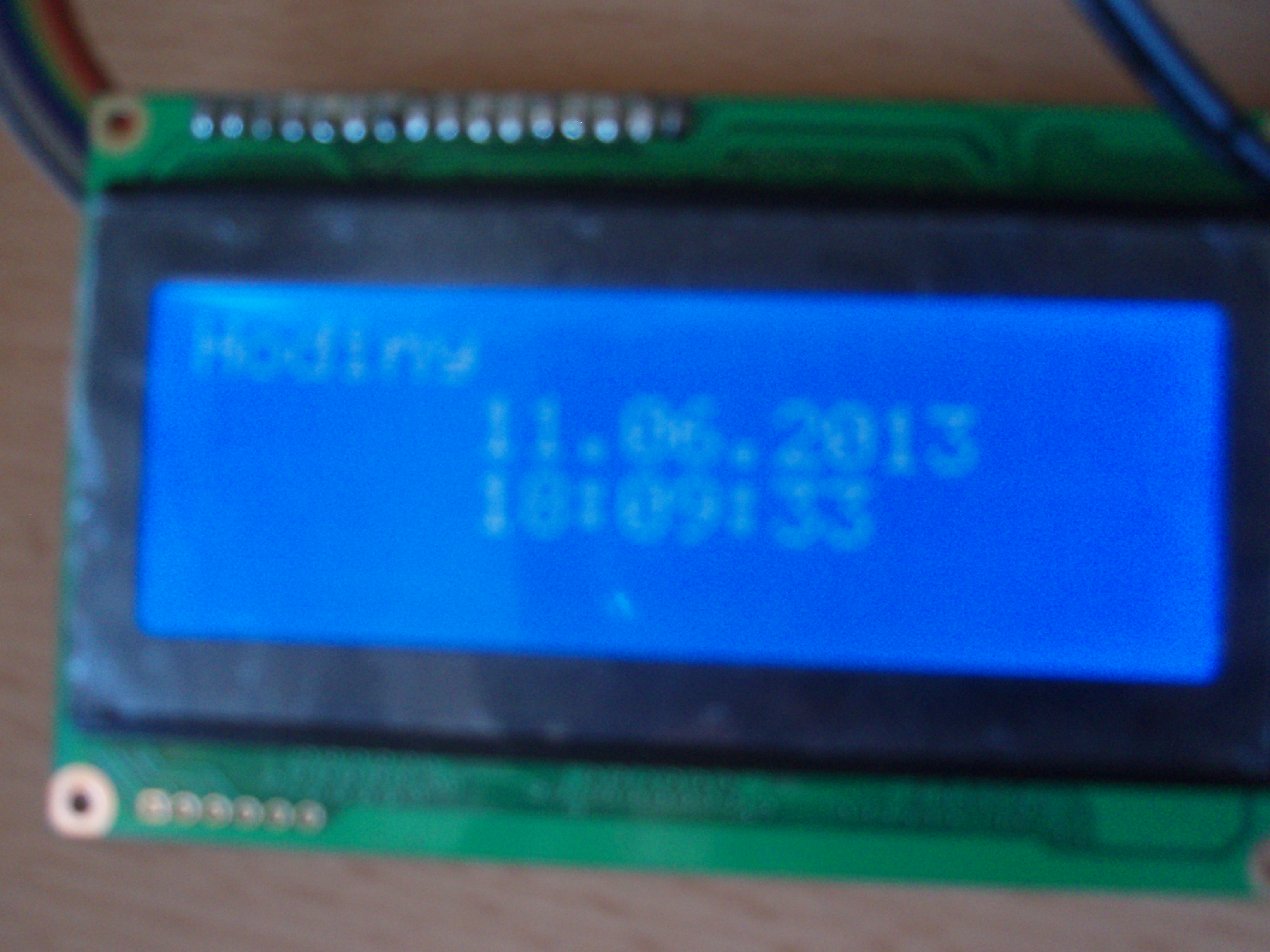

Nějaké obražovky
24x Solární panel JINKO SOLAR 225 Pmpp=225W, 2x Regulátor STUDER VT-80, 2x Střídač Studer XTM 4000-48, BSP, RCC, 1x AKU 48V LFP200Ah 1x AKU 48 V LFP280Ah. Řizení a dohled, SDS, vlastní vyčítání arduinem DUE v krabičce (ARMOSY), export dat do RPi s databází a html stránkou.
http://95.85.214.80, viewtopic.php?t=4809
Uživatelský avatar
Frenky
Příspěvky: 820
Registrován: pon led 21, 2013 6:36 pm
Lokalita: Doubravička
Systémové napětí: 48V
Výkon panelů [Wp]: 8700
Kapacita baterie [kWh]: 25
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Doubravička

Re: FVE Frenky Mladá Boleslav

Příspěvek od Frenky »

24x Solární panel JINKO SOLAR 225 Pmpp=225W, 2x Regulátor STUDER VT-80, 2x Střídač Studer XTM 4000-48, BSP, RCC, 1x AKU 48V LFP200Ah 1x AKU 48 V LFP280Ah. Řizení a dohled, SDS, vlastní vyčítání arduinem DUE v krabičce (ARMOSY), export dat do RPi s databází a html stránkou.
http://95.85.214.80, viewtopic.php?t=4809
Uživatelský avatar
Frenky
Příspěvky: 820
Registrován: pon led 21, 2013 6:36 pm
Lokalita: Doubravička
Systémové napětí: 48V
Výkon panelů [Wp]: 8700
Kapacita baterie [kWh]: 25
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Doubravička

Re: FVE Frenky Mladá Boleslav

Příspěvek od Frenky »

24x Solární panel JINKO SOLAR 225 Pmpp=225W, 2x Regulátor STUDER VT-80, 2x Střídač Studer XTM 4000-48, BSP, RCC, 1x AKU 48V LFP200Ah 1x AKU 48 V LFP280Ah. Řizení a dohled, SDS, vlastní vyčítání arduinem DUE v krabičce (ARMOSY), export dat do RPi s databází a html stránkou.
http://95.85.214.80, viewtopic.php?t=4809
Uživatelský avatar
Frenky
Příspěvky: 820
Registrován: pon led 21, 2013 6:36 pm
Lokalita: Doubravička
Systémové napětí: 48V
Výkon panelů [Wp]: 8700
Kapacita baterie [kWh]: 25
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Doubravička

Re: FVE Frenky Mladá Boleslav

Příspěvek od Frenky »

24x Solární panel JINKO SOLAR 225 Pmpp=225W, 2x Regulátor STUDER VT-80, 2x Střídač Studer XTM 4000-48, BSP, RCC, 1x AKU 48V LFP200Ah 1x AKU 48 V LFP280Ah. Řizení a dohled, SDS, vlastní vyčítání arduinem DUE v krabičce (ARMOSY), export dat do RPi s databází a html stránkou.
http://95.85.214.80, viewtopic.php?t=4809
Uživatelský avatar
Frenky
Příspěvky: 820
Registrován: pon led 21, 2013 6:36 pm
Lokalita: Doubravička
Systémové napětí: 48V
Výkon panelů [Wp]: 8700
Kapacita baterie [kWh]: 25
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Doubravička

Re: FVE Frenky Mladá Boleslav

Příspěvek od Frenky »

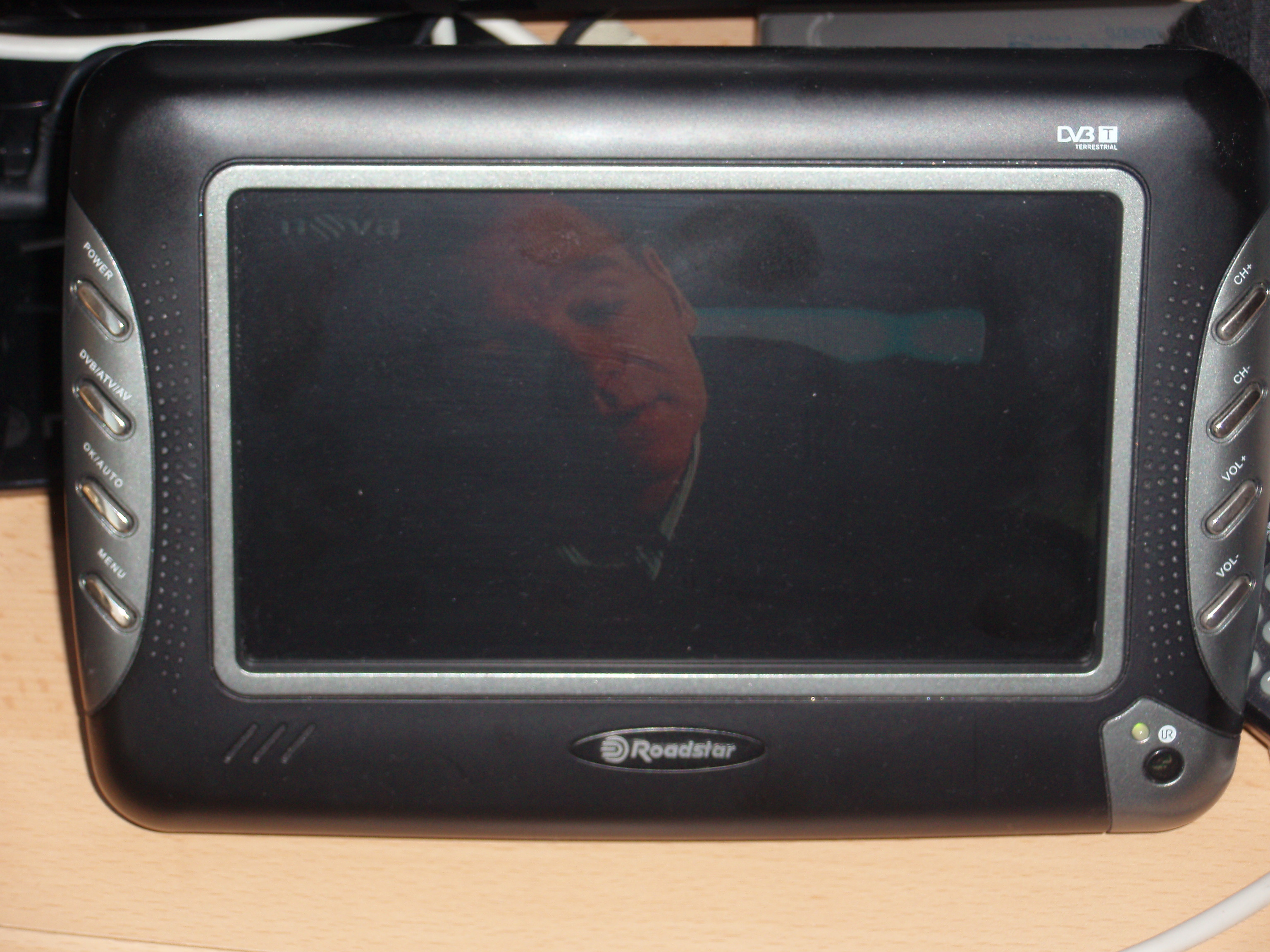

Moje oblíbené 12V spotřebiče
TV
24x Solární panel JINKO SOLAR 225 Pmpp=225W, 2x Regulátor STUDER VT-80, 2x Střídač Studer XTM 4000-48, BSP, RCC, 1x AKU 48V LFP200Ah 1x AKU 48 V LFP280Ah. Řizení a dohled, SDS, vlastní vyčítání arduinem DUE v krabičce (ARMOSY), export dat do RPi s databází a html stránkou.
http://95.85.214.80, viewtopic.php?t=4809
Uživatelský avatar
Frenky
Příspěvky: 820
Registrován: pon led 21, 2013 6:36 pm
Lokalita: Doubravička
Systémové napětí: 48V
Výkon panelů [Wp]: 8700
Kapacita baterie [kWh]: 25
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Doubravička

Re: FVE Frenky Mladá Boleslav

Příspěvek od Frenky »

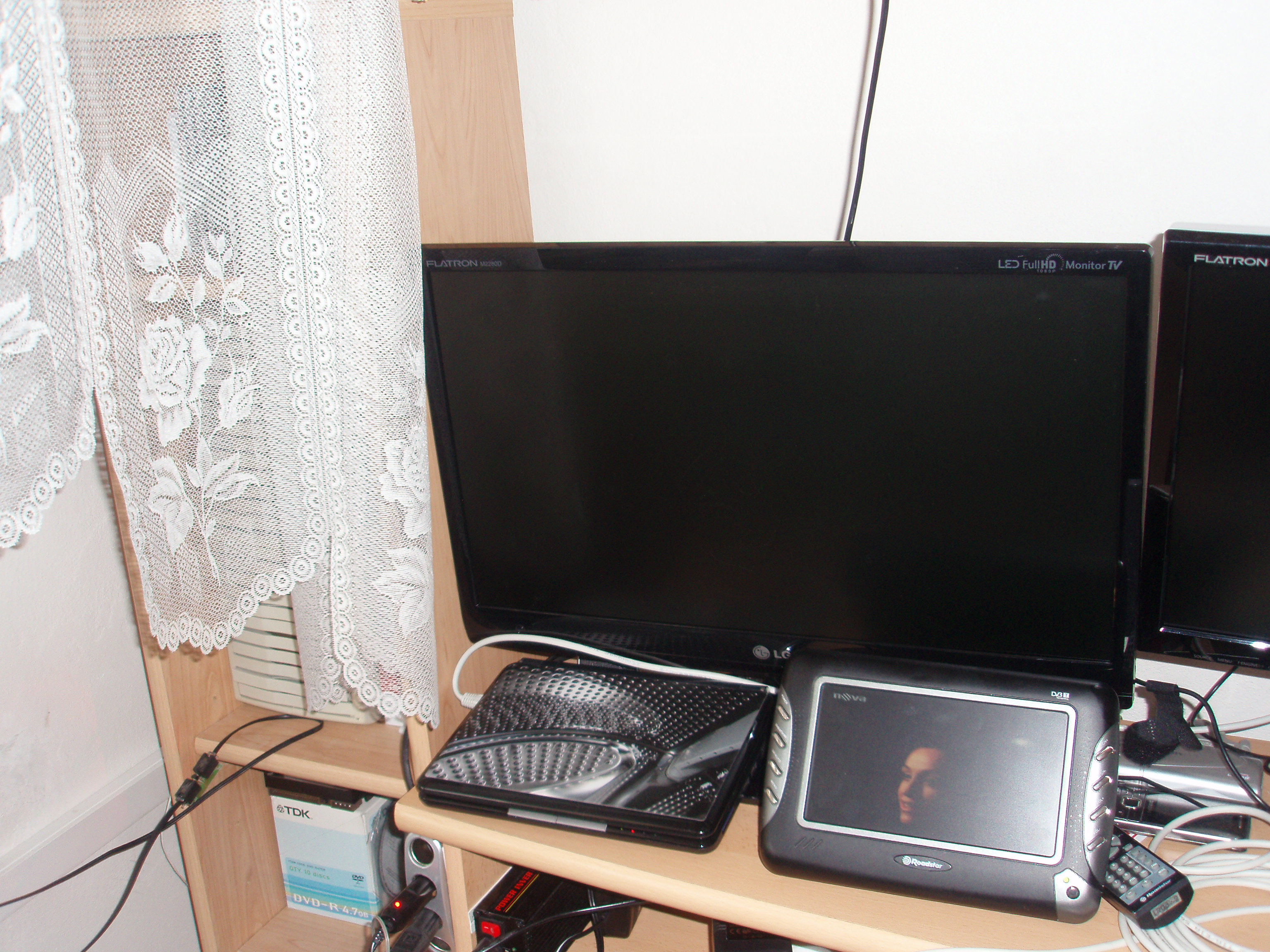

Monitor, který napájím přes 12V DC/18V DC měnič, vše z OK
24x Solární panel JINKO SOLAR 225 Pmpp=225W, 2x Regulátor STUDER VT-80, 2x Střídač Studer XTM 4000-48, BSP, RCC, 1x AKU 48V LFP200Ah 1x AKU 48 V LFP280Ah. Řizení a dohled, SDS, vlastní vyčítání arduinem DUE v krabičce (ARMOSY), export dat do RPi s databází a html stránkou.
http://95.85.214.80, viewtopic.php?t=4809
Uživatelský avatar
Frenky
Příspěvky: 820
Registrován: pon led 21, 2013 6:36 pm
Lokalita: Doubravička
Systémové napětí: 48V
Výkon panelů [Wp]: 8700
Kapacita baterie [kWh]: 25
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Doubravička

Re: FVE Frenky Mladá Boleslav

Příspěvek od Frenky »

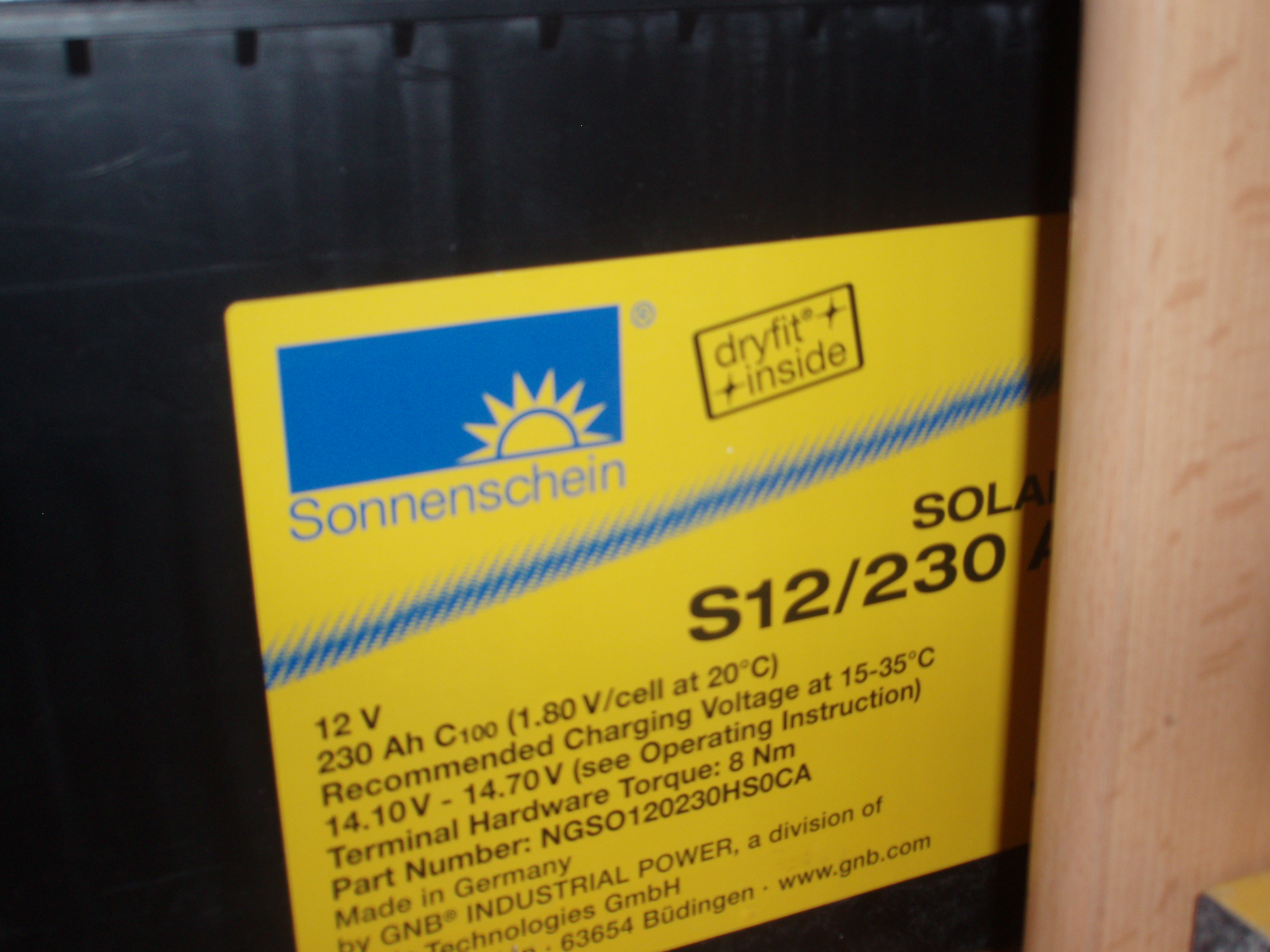

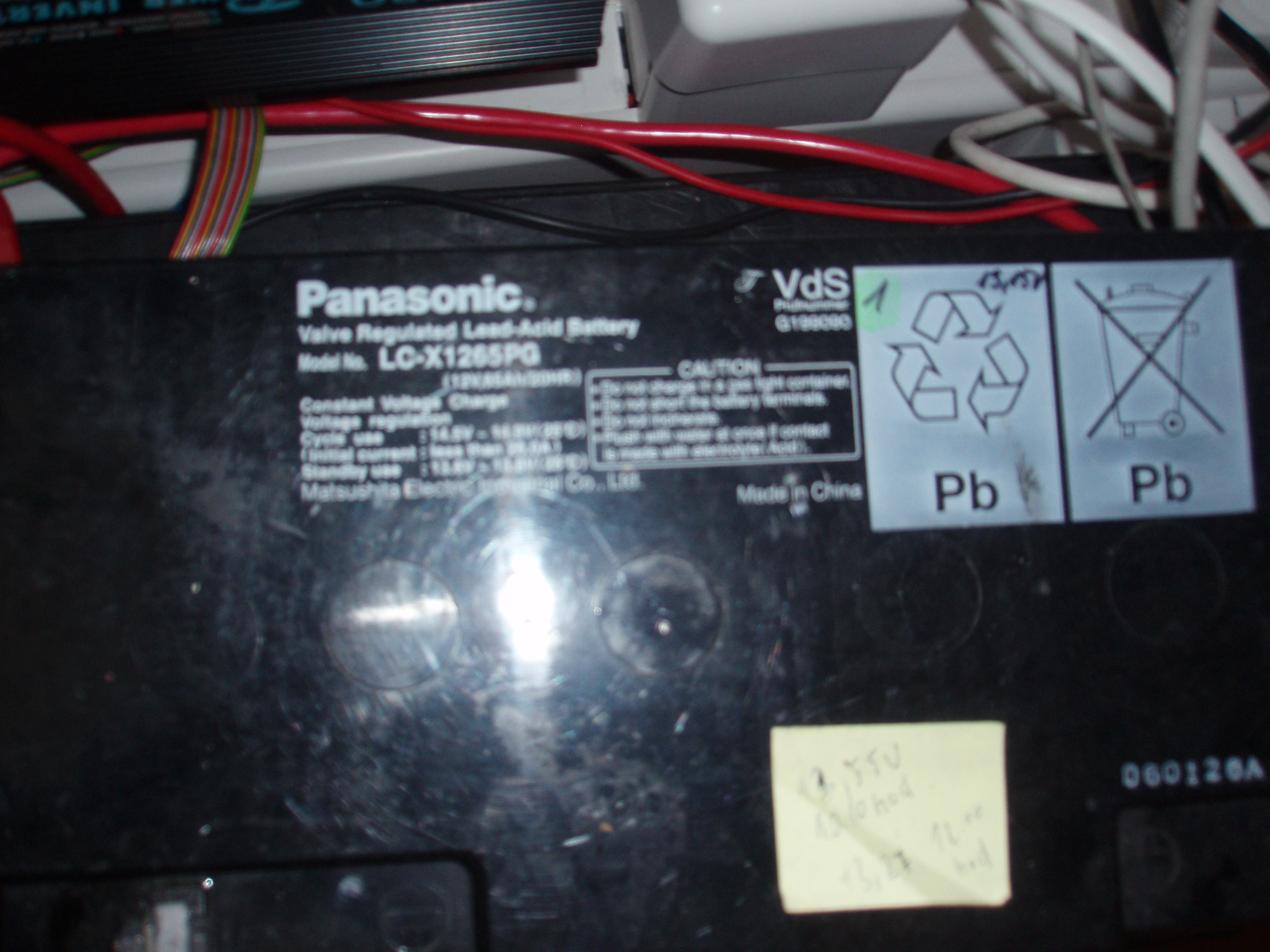

Moje *batt* AKU, zatím Olovo gel 12V, plánuji přechod na 24V.
24x Solární panel JINKO SOLAR 225 Pmpp=225W, 2x Regulátor STUDER VT-80, 2x Střídač Studer XTM 4000-48, BSP, RCC, 1x AKU 48V LFP200Ah 1x AKU 48 V LFP280Ah. Řizení a dohled, SDS, vlastní vyčítání arduinem DUE v krabičce (ARMOSY), export dat do RPi s databází a html stránkou.
http://95.85.214.80, viewtopic.php?t=4809
Uživatelský avatar
Frenky
Příspěvky: 820
Registrován: pon led 21, 2013 6:36 pm
Lokalita: Doubravička
Systémové napětí: 48V
Výkon panelů [Wp]: 8700
Kapacita baterie [kWh]: 25
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Doubravička

Re: FVE Frenky Mladá Boleslav

Příspěvek od Frenky »

Náhradní AKU
24x Solární panel JINKO SOLAR 225 Pmpp=225W, 2x Regulátor STUDER VT-80, 2x Střídač Studer XTM 4000-48, BSP, RCC, 1x AKU 48V LFP200Ah 1x AKU 48 V LFP280Ah. Řizení a dohled, SDS, vlastní vyčítání arduinem DUE v krabičce (ARMOSY), export dat do RPi s databází a html stránkou.
http://95.85.214.80, viewtopic.php?t=4809
