Vnitřnízapojení panelu 72 článků
Palalelní, sériové, sérioparalelní, spojení různých panelů, propojení při různé orientaci střechy, vnitřní zapojení panelu, ochranné diody, diskuze, rady a praktické zkušenosti
-
jova
- Příspěvky: 245
- Registrován: ned črc 10, 2016 10:39 pm
- Lokalita: Táborsko
- Systémové napětí: 48V
- Výkon panelů [Wp]: 14,2kWp
- Kapacita baterie [kWh]: 24kWh
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Vnitřnízapojení panelu 72 článků

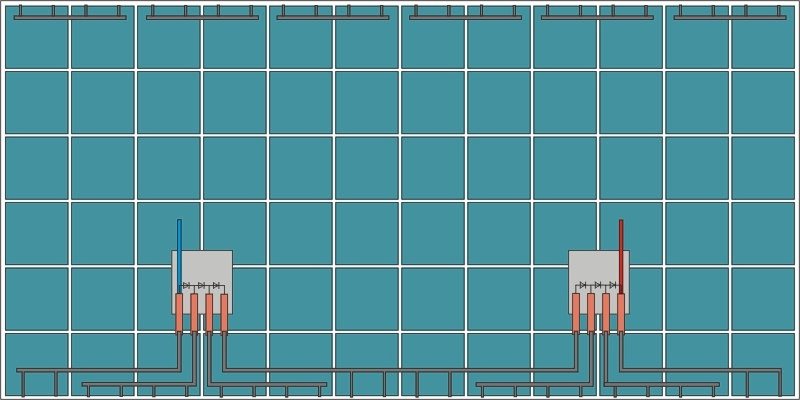

Řeším, zda na jednoduchou 12V aplikaci koupit PWM, nebo MPPT regulátor. Protože je v plánu použít jeden panel se 72články (výstupní napětí cca 45V), provedl jsem na jednom vyřazeném pitvu a zjistil následující propojení. Podle toho, bude stačit přerušit jednu propojku mezi výstupními terminály uprostřed a panel bude rozdělaný na dvě samostatné sekce po cca 22,5V. Ty už lze jednoduše pak propojit paralelně a použít i ten PWM regulátor. Vnitřní propojení přikládám.
-
