Izolovaný step-down na 5V, ochrany

[TomHC]

Ahojte, viacero ľudí tu odporúčalo mini dosku z Ali (https://vi.aliexpress.com/item/1005001561504829.html - USB DC Step Down Module Isolated Power Supply Buck Converter Stabilizer 12V 24V 36V 48V 72V to 5V 1A), izolovaný step-down na 5V, ja som ho trochu vylepšil, lebo Čína...

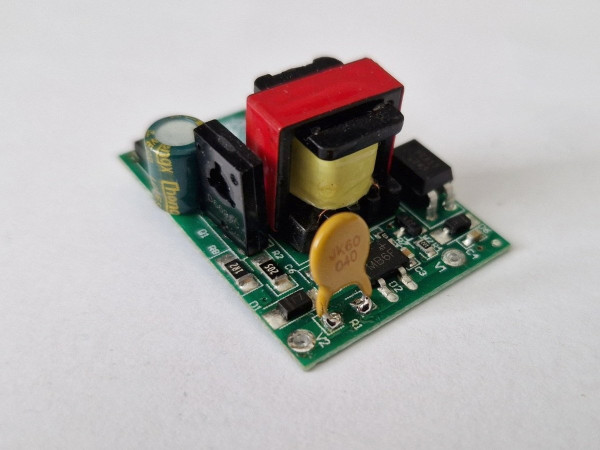

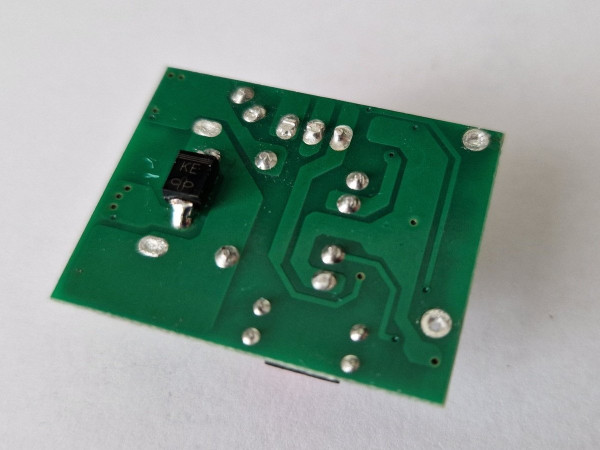

Namiesto 1R rezistoru na vstupe som dal vratnú poistku (polyfuse) 60V/0.4A a na výstup TVS diódu (SMBJ5A - TVS Diode, 5V, 600W). V prípade závady meniča (prepätie na výstupe - ale to by sa pri izolovanom stať nemalo) sa prerazí TVS a polyfuse to odpojí. Malá ochrana naviac, pre istotu.

[Mex]

Pěkné.
Ale skoro si myslím, že by tomu spíš slušela nevratná tavná pojistka.
Pokud už dojde k tak velkému přepětí, že zabere 5V transil, tak je to průšvih jako hrom.
A ten by neměl být řešený vratnou pojistkou, ale trvalým odstavením tavnou pojistkou.

[bokser01]

Já narazil na svých deskách také na botu kterou jsem udělal v návrhu... mám sice před TP4054 pojistku na 450mA, jenže jednomu uživateli se povedlo přepolovat kontakty solárního panelu. Pojistka vesele přežila a TP4054 odešel do křemíkového nebe. Měl jsem tam místo pojistky dát diodu nebo SMD mosfet jako ochranu. Hold člověk nepředpokládá že někdo bude vyndávat káblíky z JST konektoru pro protažení. Celou dobu mi bylo divné, jak by někdo byl schopný ten konektor zapojit obráceně... když jsme u těch stepdown... nevíte jestli by číňan neměl POE adaptér co má 2 výstupy? USB 5V a 12V? hledal jsem něco málo po alíku ale nenašel, bojuji s místem a tak by se mi hodilo mít ty výstupy v jednom zařízení a nedávat tam na výstup poe 12V ještě další stepdown na 5V...

[kodl69]

Ten transi l je až za oddělovacím trafem, polyfuse by měla řešit řekněme proražení spínacího prvku na primáru. Podle mě by tomu slušela přepěťovka, klidně varistor, na vstupu... Ostatně svůj strašlivej zážitek s proraženým stepdown s následky v řádu skoro tisíců korun už jsem tady kdysi ventiloval, od té doby těma tws nešetřím... A když se podaří jednosměrná tws, tak je to zároveň ochrana proti přepolování, v tom opačným směru je to obyč dioda.
