Přesnost teploměru Tristaru

Diskuze na téma regulátorů TriStar Morningstar
Uživatelský avatar
kybos
Příspěvky: 2783
Registrován: sob zář 08, 2012 10:40 pm
Lokalita: Šternberk
Systémové napětí: 48V
Výkon panelů [Wp]: 15000
Kapacita baterie [kWh]: 40
Bydliště: v údolí mezi kopci

Přesnost teploměru Tristaru

Příspěvek od kybos »

Jaké máte zkušenosti s přesností teploměru Tristaru MPPT-60? Já jsem po instalaci tandemového kusu zjistil, že rozdíl teplot naměřený dvěma tristary (čidla sešroubována k sobě) činí v průměru dva stupně celsia, což při nastavené teplotní kompenzaci na -0,003 V/deg/cell udělá rozdíl v cílovém napětí o 240mV. Veškeré kompenzace úbytku na vedení prostřednictvím battery sense se utopí v této chybě a pověstná špičková přesnost nastavení cílového napětí je tím pádem znehodnocena. Měřit teplotu s přesností +-1°C (s rozlišením na celé stupně) je v této souvislosti podle mého názoru hodně nahrubo, když je v manuálu tristaru uváděná přesnost výstupního napětí 0,1%.
15 kWp JJZ + 3x Tristar MPPT60 + Victron 150/100 + 48V LiFePO 850 Ah + UPS 8kW (MPP-Solar 8048 LC) + 4 x nabíječka 1,2 kW (DELTA) Start: 2012
Uživatelský avatar
dedo
Příspěvky: 234
Registrován: čtv zář 22, 2011 10:33 pm
Bydliště: SK

Re: Přesnost teploměru Tristaru

Příspěvek od dedo »

To ma prekvapuje; ja som svoje čidlo len orientačne vyskúšal dlhším zovretím v dlani - a webové rozhranie ukázalo 36 stupňov.
Uživatelský avatar
kybos
Příspěvky: 2783
Registrován: sob zář 08, 2012 10:40 pm
Lokalita: Šternberk
Systémové napětí: 48V
Výkon panelů [Wp]: 15000
Kapacita baterie [kWh]: 40
Bydliště: v údolí mezi kopci

Re: Přesnost teploměru Tristaru

Příspěvek od kybos »

Při nižších teplotách jsou rozdíly do jednoho stupně, ale při teplotě kolem 23°C už to dělá dva stupně a vliv na Target voltage je dost podstatný- při paralelním chodu Tristarů to způsobí, že jeden je úplně odstavený a druhý jede naplno.

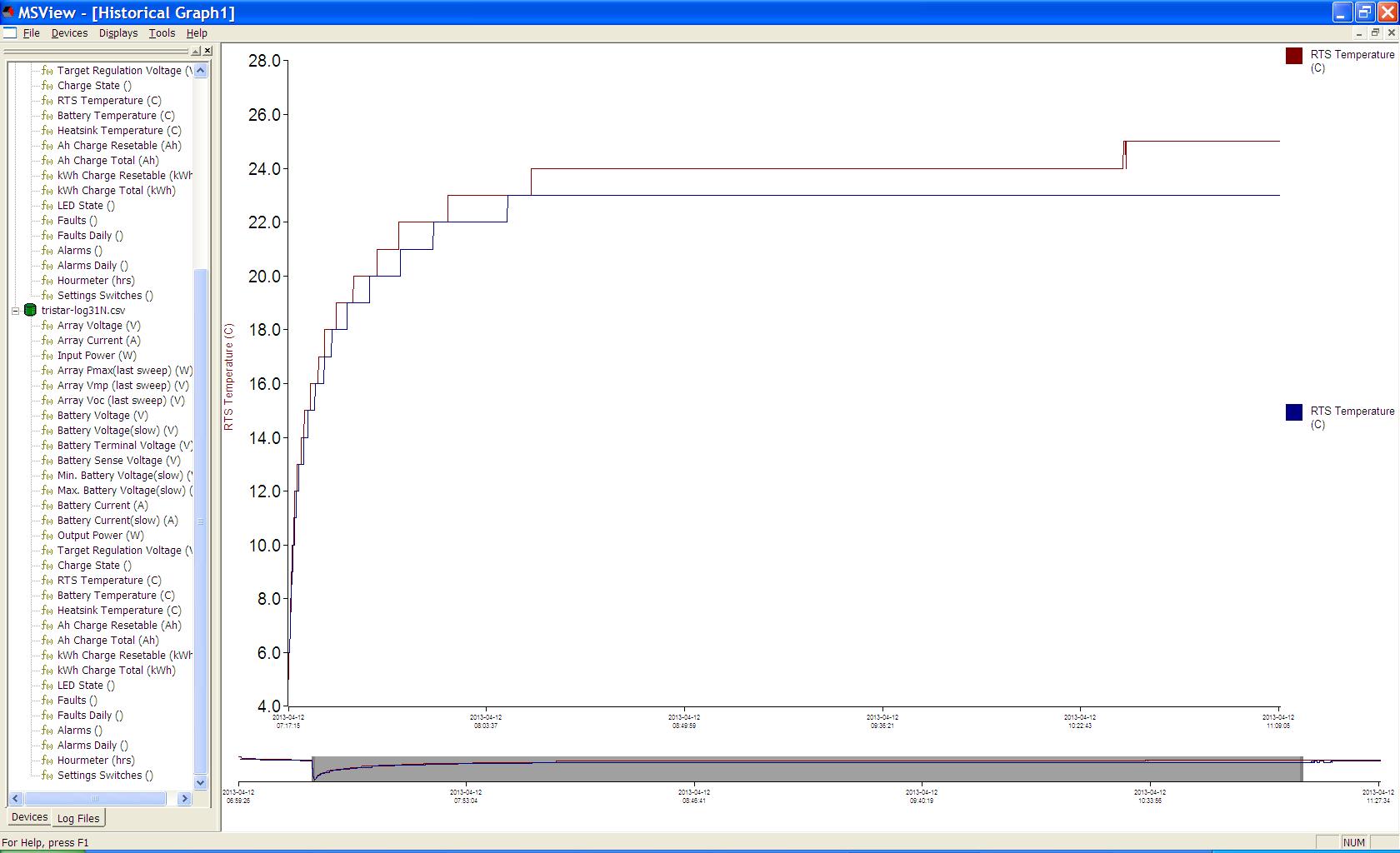

Chyba měření teploty
Chyba měření teploty
Vliv na cílové napětí
Vliv na cílové napětí
15 kWp JJZ + 3x Tristar MPPT60 + Victron 150/100 + 48V LiFePO 850 Ah + UPS 8kW (MPP-Solar 8048 LC) + 4 x nabíječka 1,2 kW (DELTA) Start: 2012
Pan Taum
Příspěvky: 569
Registrován: sob úno 25, 2012 9:36 pm

Re: Přesnost teploměru Tristaru

Příspěvek od Pan Taum »

Máš je zapojeny jako master-slave? V tom případě by se vše mělo řídit dle prvního tristaru, druhý by němel kecat do nastavení nabíjení a jen kopírovat stavy.
Jinak ta přesnost +-1°C by odpovídala normální výrobní toleranci termistoru a snímání A/D převodníku.
Uživatelský avatar
kybos
Příspěvky: 2783
Registrován: sob zář 08, 2012 10:40 pm
Lokalita: Šternberk
Systémové napětí: 48V
Výkon panelů [Wp]: 15000
Kapacita baterie [kWh]: 40
Bydliště: v údolí mezi kopci

Re: Přesnost teploměru Tristaru

Příspěvek od kybos »

Nemám. Jak se to provádí a co je k tomu potřeba? Mám je zapojeny na ethernetu, jednomu jsem přidělil MODBUS ServerID 1 a druhému 2.
15 kWp JJZ + 3x Tristar MPPT60 + Victron 150/100 + 48V LiFePO 850 Ah + UPS 8kW (MPP-Solar 8048 LC) + 4 x nabíječka 1,2 kW (DELTA) Start: 2012
Pan Taum
Příspěvky: 569
Registrován: sob úno 25, 2012 9:36 pm

Re: Přesnost teploměru Tristaru

Příspěvek od Pan Taum »

Can I network multiple TriStars together?
http://www.morningstarcorp.com/en/suppo ... ItemId=206

Tristar/Tristar MPPT Bridging Redundancy
http://www.morningstarcorp.com/en/suppo ... ItemId=413
tristar paralel.png
atom
Příspěvky: 437
Registrován: sob čer 02, 2012 8:22 pm
Bydliště: 580m n.m. na Vysočině

Re: Přesnost teploměru Tristaru

Příspěvek od atom »

Úplně nejlepší je mít baterky co nepotřebují teplotní kompenzaci 8-)
Dále se můžeš pokusit ty termistory zkalibrovat tak aby dávali stejné hodnoty.

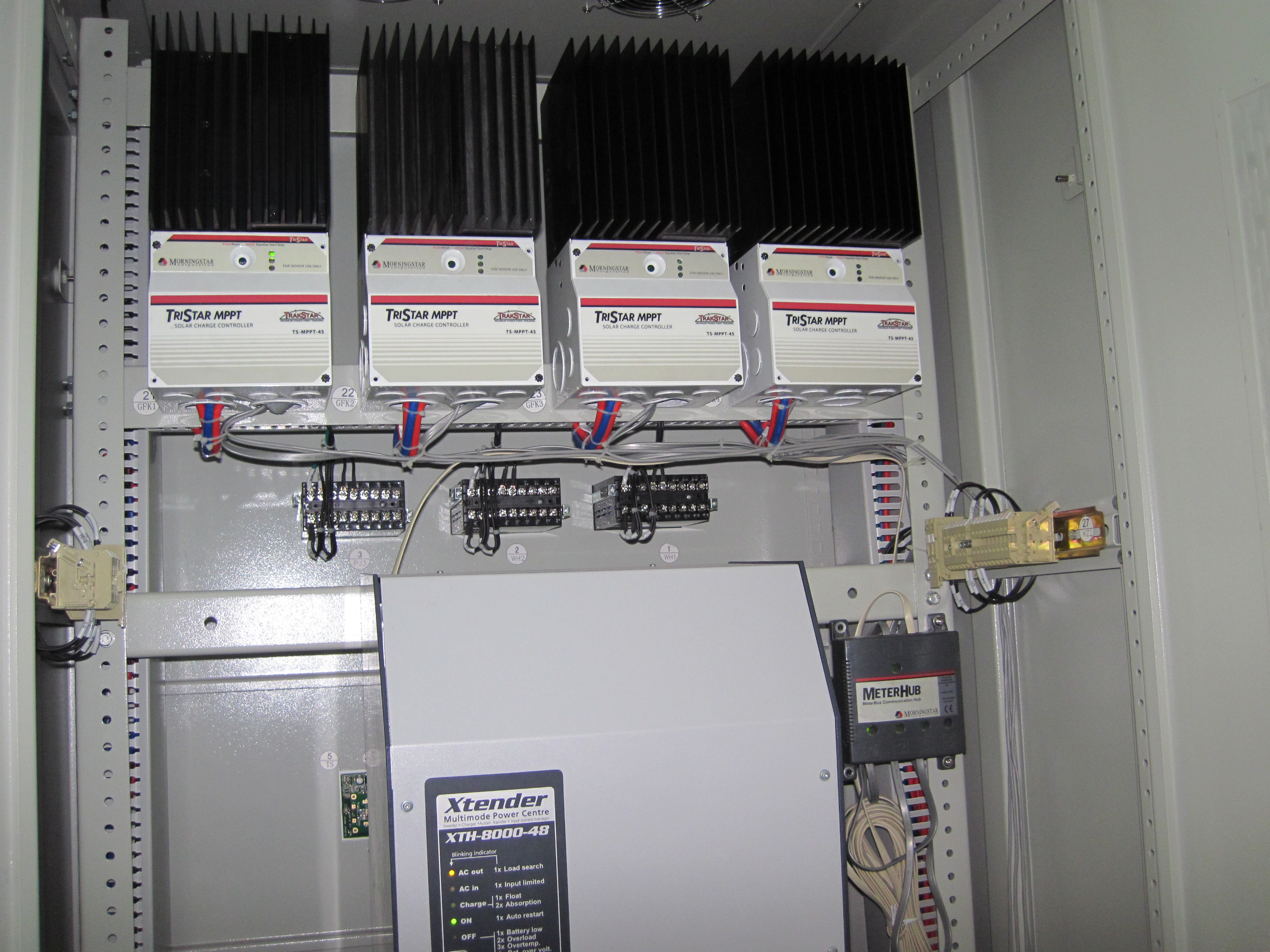

Zatím mám jen jeden tristar, tak jsem to nezkoušel. Ale viděl jsem systém kde byly 2 a projené byly přes Meter HUB, asi nějak jak na obrázku dole. Obávám se že přivedení 12V na RS-485 a propojení TX/RX linek stačit nebude (ale nevylučuji to, logicky by to stačit mělo.) Ale s MeterHubem to chodí spolu tak jak má.
2x Tristar / 26kWh v lithiu / 7,3kWp na střeše / 2xXTM-4000 / >38MWh :o / start 05/2012 s 440Wp.
Uživatelský avatar
kybos
Příspěvky: 2783
Registrován: sob zář 08, 2012 10:40 pm
Lokalita: Šternberk
Systémové napětí: 48V
Výkon panelů [Wp]: 15000
Kapacita baterie [kWh]: 40
Bydliště: v údolí mezi kopci

Re: Přesnost teploměru Tristaru

Příspěvek od kybos »

Uvedený odkaz jsem pochopil tak, že Tristar MPPT-60 může zabezpečit přemostění sběrnice modbus pro zařízení, které nemají ethernet a pro ty, které mají jen RS232 to může udělat prostřednictvím konvertoru EIA458/RS232. To, co je zarámováno červeně chápu jako redundantní přemostění TCP/EIA485. Na síti EIA je v této koncepci jeden z redundantních Tristarů MASTER, který zabezpečuje pooling ostatních prvků sítě EIA485. To co je zarámováno zeleně není součástí sítě EIA485 a nezjistil jsem, zda tyto zeleně vyznačené Tristary mohou spolupracovat na nabíjení jediné baterie spolu s ostatními Tristary.
Přílohy

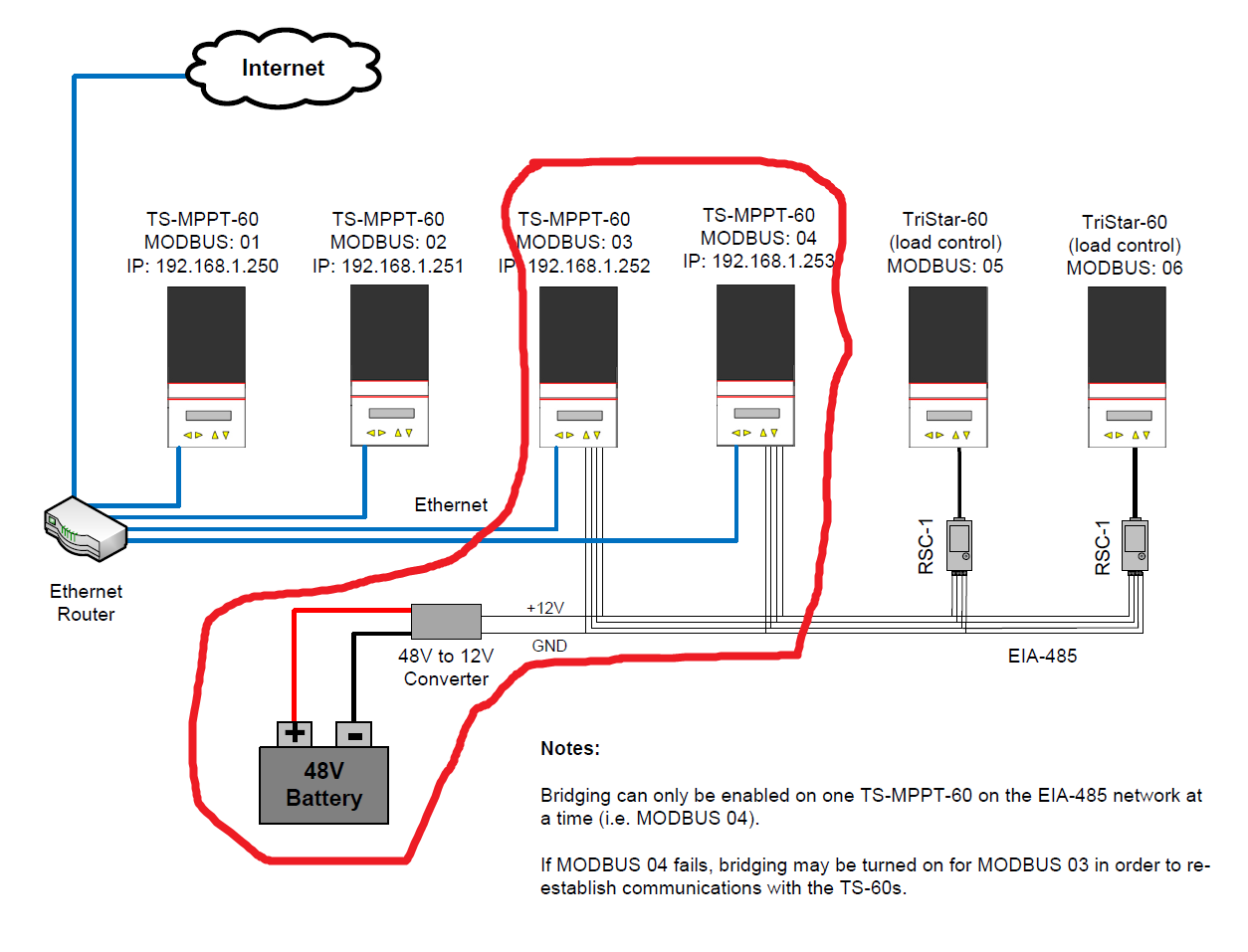

schéma spolupráce
schéma spolupráce
15 kWp JJZ + 3x Tristar MPPT60 + Victron 150/100 + 48V LiFePO 850 Ah + UPS 8kW (MPP-Solar 8048 LC) + 4 x nabíječka 1,2 kW (DELTA) Start: 2012
Uživatelský avatar
vata
Příspěvky: 1403
Registrován: pon zář 12, 2011 11:32 am

Re: Přesnost teploměru Tristaru

Příspěvek od vata »

Zdravím, taky by mě to zajímalo: je tedy nutné propojit dva Tristary skrze RS232 káblík? Nebo přes EIA485? A kde se pak nastaví, který z nich je master?
Inteligentní ostrov - www.vati.cz
Pan Taum
Příspěvky: 569
Registrován: sob úno 25, 2012 9:36 pm

Re: Přesnost teploměru Tristaru

Příspěvek od Pan Taum »

To je právě to, co se snažím vysvětlit. Podle mě je nutné regulátory propojit 4mi kabely pomocí eia458, zajistit napájení 12V a nastavit modbus master-slave. Co zprostředkuje MPPT-60 je podle mě jen komunikace-měření do ethernetu nikoliv synchronizace nabíjení.
Uživatelský avatar
kybos
Příspěvky: 2783
Registrován: sob zář 08, 2012 10:40 pm
Lokalita: Šternberk
Systémové napětí: 48V
Výkon panelů [Wp]: 15000
Kapacita baterie [kWh]: 40
Bydliště: v údolí mezi kopci

Re: Přesnost teploměru Tristaru

Příspěvek od kybos »

V manuálu je doslova uvedeno:
"The MODBUSTM protocol can also be used over IP (Internet Protocol) via an Ethernet connection.
MODBUSTM data over IP is identical to MODBUSTM data over serial RS-232, however, it is
embedded in data packets characteristic of IP.
MODBUS TCP/IPTM uses an Ethernet (RJ-45) connection and is supported by all Morningstar
products with an Ethernet port."

V MS Comm Document 2010.pdf je na obrázku 27. uveden příklad zapojení dvou Tristarů, kde fyzická vrstva EIA-485 zcela chybí (žádný z obou Tristarů tedy nemusí být Master, jelikož to fyzická realizace rozhraní nevyžaduje). Použity jsou pouze USB/serial konvertory a propojení se uskutečňuje v USB HUBu. Skutečnost, že u aplikace fyzického rozhraní EIA485 je nutné aby bylo pouze jedno zařízení jako master je dáno použitím simplexní komunikace odpovídající normám pro EIA485 a prvek specifikovaný jako master je určen k přemostění do TCP.
15 kWp JJZ + 3x Tristar MPPT60 + Victron 150/100 + 48V LiFePO 850 Ah + UPS 8kW (MPP-Solar 8048 LC) + 4 x nabíječka 1,2 kW (DELTA) Start: 2012
Uživatelský avatar
vata
Příspěvky: 1403
Registrován: pon zář 12, 2011 11:32 am

Re: Přesnost teploměru Tristaru

Příspěvek od vata »

Třeba nemusí být master na komunikační úrovni, ale jen jeden z nich zkrátka musí řídit nabíjení. Jedna hodnota z výčtového typu charge state je slave, z toho dedukuju, že ten podřízený Tristar nad ničím nedumá, jen kopíruje chování mastera.
Inteligentní ostrov - www.vati.cz
Uživatelský avatar
kybos
Příspěvky: 2783
Registrován: sob zář 08, 2012 10:40 pm
Lokalita: Šternberk
Systémové napětí: 48V
Výkon panelů [Wp]: 15000
Kapacita baterie [kWh]: 40
Bydliště: v údolí mezi kopci

Re: Přesnost teploměru Tristaru

Příspěvek od kybos »

Nastavil jsem jednoho ze dvou Tristarů propojených pouze Ethernetem jako Master (pomocí parametru Bridge Modbus/TCP requests to EIA-485 network). Pokud, jak uvádí manuál, jsou přenášená data po různých fyzických rozhraních identická a Master je určen tím, že je daný Tristar vybrán jako prvek pro přemostění fyzických rozhraní Ethernet a EIA-485, mělo by řízení ostatních Tristarů v síti fungovat dle nastavení Masteru. Reálně to ale nefunguje. Buď přenášená data v různých fyzických rozhraních nejsou identická jak tvrdí manuál, nebo se nastavení masteru dělá jinak než nastavením Bridge Modbus/TCP requests to EIA-485 network.
Už to někomu funguje v režimu Master-Slave?
15 kWp JJZ + 3x Tristar MPPT60 + Victron 150/100 + 48V LiFePO 850 Ah + UPS 8kW (MPP-Solar 8048 LC) + 4 x nabíječka 1,2 kW (DELTA) Start: 2012
gupa
Příspěvky: 2540
Registrován: sob pro 29, 2012 10:22 pm
Lokalita: pod Brnem
Systémové napětí: 24V

Re: Přesnost teploměru Tristaru

Příspěvek od gupa »

Asi se to dělá jen manuálně.

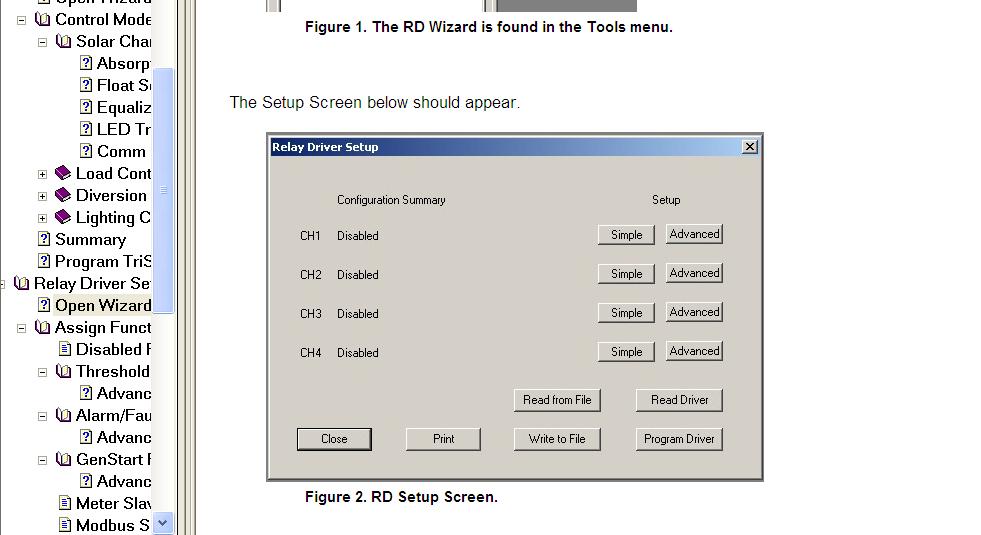

z helpu:
edit:

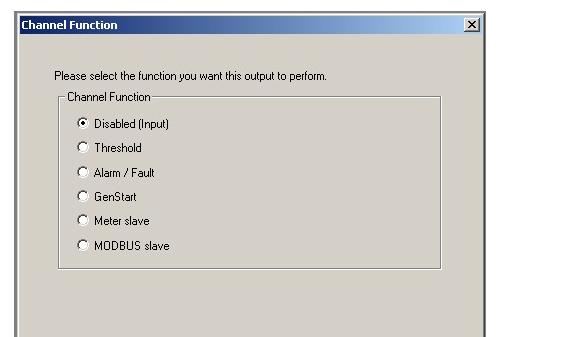

teď se dívám dál do helpu a je tam puntík pro nastavení na slave.
3x2000VA-VMP-par, NiCd 24V, 22x210-320Wp, 2x85A-VMPPT
Uživatelský avatar
kybos
Příspěvky: 2783
Registrován: sob zář 08, 2012 10:40 pm
Lokalita: Šternberk
Systémové napětí: 48V
Výkon panelů [Wp]: 15000
Kapacita baterie [kWh]: 40
Bydliště: v údolí mezi kopci

Re: Přesnost teploměru Tristaru

Příspěvek od kybos »

Jenomže ten puntík platí pro Relay driver a ne pro TS-MPPT-60. Relay driver nemá rozhraní Ethernet a proto používá EIA-485, kde má smysl nastavovat Master/Slave.
15 kWp JJZ + 3x Tristar MPPT60 + Victron 150/100 + 48V LiFePO 850 Ah + UPS 8kW (MPP-Solar 8048 LC) + 4 x nabíječka 1,2 kW (DELTA) Start: 2012
Uživatelský avatar
kybos
Příspěvky: 2783
Registrován: sob zář 08, 2012 10:40 pm
Lokalita: Šternberk
Systémové napětí: 48V
Výkon panelů [Wp]: 15000
Kapacita baterie [kWh]: 40
Bydliště: v údolí mezi kopci

Re: Přesnost teploměru Tristaru

Příspěvek od kybos »

Našel jsem jednu zajímavou poznámku v manuálu:
"Note that if two or more TriStar MPPT controllers are charging in parallel, each controller may
attempt to equalize on a different day. Systems with multiple controllers should only equalize
manually to ensure synchronization between controllers."
Ze které vyplývá, že více zařízení Tristar MPPT-60 pracujících paralelně na jedné baterii se není schopno synchronizovat a musí být tedy řízeny ručně.
15 kWp JJZ + 3x Tristar MPPT60 + Victron 150/100 + 48V LiFePO 850 Ah + UPS 8kW (MPP-Solar 8048 LC) + 4 x nabíječka 1,2 kW (DELTA) Start: 2012
pkougl
Příspěvky: 323
Registrován: ned srp 05, 2012 10:41 am

Re: Přesnost teploměru Tristaru

Příspěvek od pkougl »

Ono možná totiž tyto různá nastavení je jenom jak dostat data z tristatu do sítě, různé kombinace zapojení ale nikde sem se zatim nedočetl že to je za účelem spolupráce na jedné baterii, možná koukáme špatně
7,1kWp - 8x3 panely Renesola 240Wp, 2x3x235Wp lightway, 2xTristat TS60, trakční 48V 2x750Ah olovo, 2xměnič Studer XTM 4000, SDS Micro, solární dvouosý tracker se třemi panely
Uživatelský avatar
kybos
Příspěvky: 2783
Registrován: sob zář 08, 2012 10:40 pm
Lokalita: Šternberk
Systémové napětí: 48V
Výkon panelů [Wp]: 15000
Kapacita baterie [kWh]: 40
Bydliště: v údolí mezi kopci

Re: Přesnost teploměru Tristaru

Příspěvek od kybos »

Ono mne až tak netrápí spuštění režimu Equalize, to jsem schopen jednou za měsíc zmáčknout ručně. Horší je sjednocení cílového napětí z důvodu rozdílu naměřených teplot. Teplotní kompenzaci u olova nelze vypnout, neboť při koeficientu 5mV/°C/cell může nekompenzovaná dvacetistupňová teplotní odchylka způsobit chybu v rozsahu poloviny kapacity baterie.
15 kWp JJZ + 3x Tristar MPPT60 + Victron 150/100 + 48V LiFePO 850 Ah + UPS 8kW (MPP-Solar 8048 LC) + 4 x nabíječka 1,2 kW (DELTA) Start: 2012
pkougl
Příspěvky: 323
Registrován: ned srp 05, 2012 10:41 am

Re: Přesnost teploměru Tristaru

Příspěvek od pkougl »

jo to je jasný, ekvalizace může být ruční, skoro to vypada že na to propojení asi budem muset použít ten jejich meterhub, ale nevim, taky sem se nedočetl o spolupráci na jedné baterii, vypada to na dotaz na výrobce.
7,1kWp - 8x3 panely Renesola 240Wp, 2x3x235Wp lightway, 2xTristat TS60, trakční 48V 2x750Ah olovo, 2xměnič Studer XTM 4000, SDS Micro, solární dvouosý tracker se třemi panely
Pan Taum
Příspěvky: 569
Registrován: sob úno 25, 2012 9:36 pm

Re: Přesnost teploměru Tristaru

Příspěvek od Pan Taum »

Už jsem jim včera poslal mail s dotazem, tak snad v pondělí bude odpověď. Já jsem totiž byl vždy přesvědčený, že v Msview je jednoduše volba master-slave, ale celé jsem to prolezl včetně help a fakt tam nic takového není + další desítky dotazů přes google a nic o synchronizaci.
