Závislost napětí a SOC u nabíjení LiFePo4 Winston 60Ah

Příspěvek od Ivo12s »

Zdůrazním - nabíjecího napětí.
V mnoha větvích diskuse se tady probírá na jaké napětí nabíjet LiFePo články, aby se využilo maximum kapacity a současně se článek nezatěžoval zbytečně vysokým napětím. K analýze chování článku mě přiměl fakt instalace JK-BMS v rámci upgrade kapacity a propojení do monitoringu VICTRON. Driver, který je pro tento účel vyvinutý totiž obsahuje funkci, kdy při zvyšující se úrovni SOC snižuje maximální nabíjecí proud do baterie/článku. A lze to i nastavit, pracovat s těmi úrovněmi omezování proudu. Na základě testu se domnívám, že pokud někdo ze zdejších uživatelů zjišťuje po nějaké době provozu, že články se v rámci baterie rozejdou a rozbalancují, tak hlavním důvodem může být i fakt nabíjení relativně vysokým proudem... Je hodně sluníčka, je hodně proudu, články v baterii se dostanou rychle na Umax. Ale ve skutečnosti mají opravdu velmi daleko k SOC a to dost zásadně.

Vysvětlím na grafech. Provedl jsem cyklování jednoho článku Winston 60Ah -
1. doplnění do Umax=3,65V proudem 40A (udržovací, články byly nabity z minula...
2. vybíjení článku proudem 40A až to Umin=2,55V
3a. nabíjení článku do Umax=3,65V proudem 40A...
3b. a v druhém cyklu totéž nabíjení, ale proudem 20A

Podstatné bylo měření kapacity článku dodané až do úrovně napětí 3,44V. Tato hodnota napětí y už měla být v růstové části nabíjecí charakteristiky a tedy by laicky měla být dostatečná pro konstatování, je "skoro nabyto do SOC 100%"

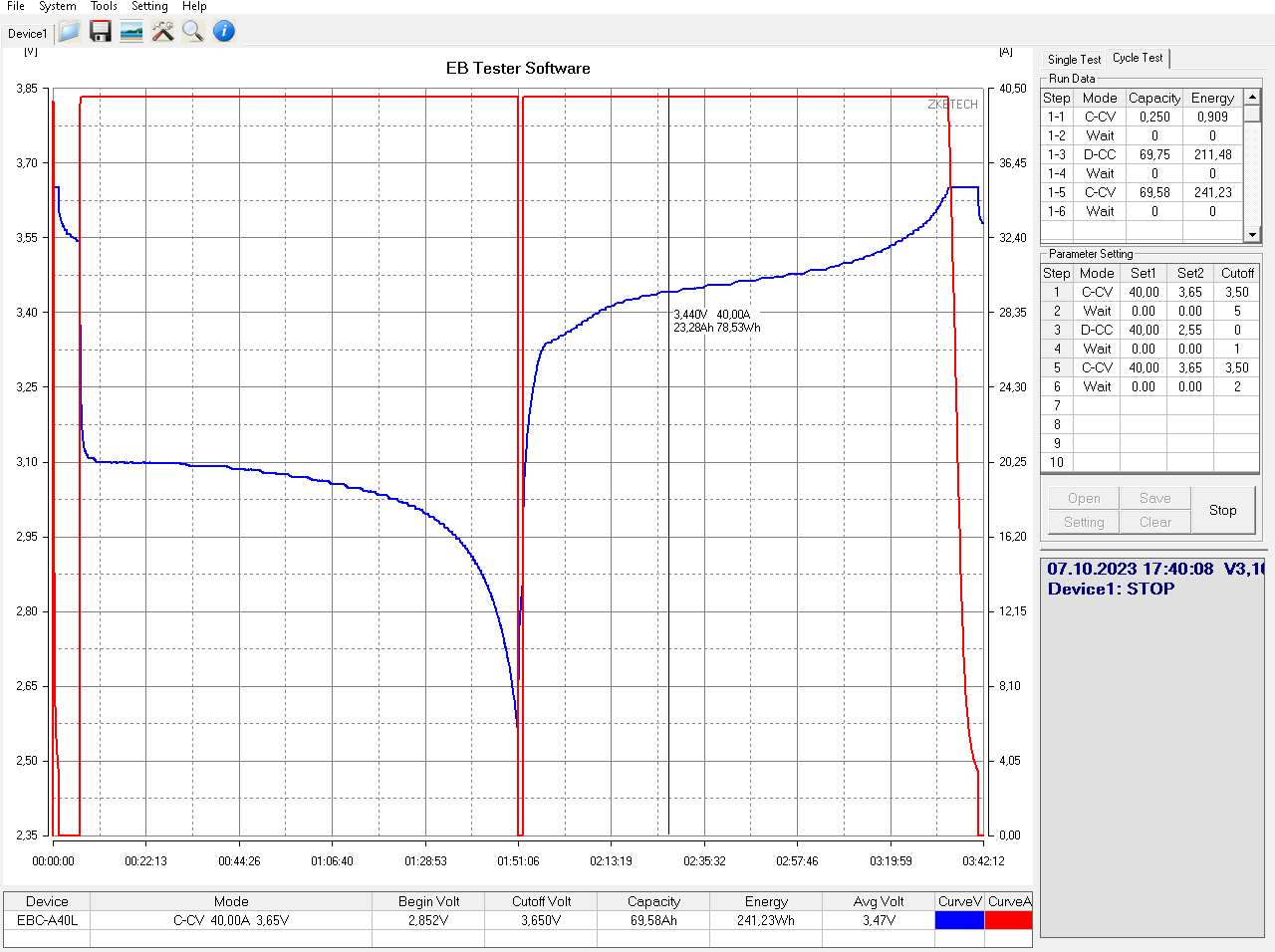

Graf č.1 - nabíjení proudem 40A

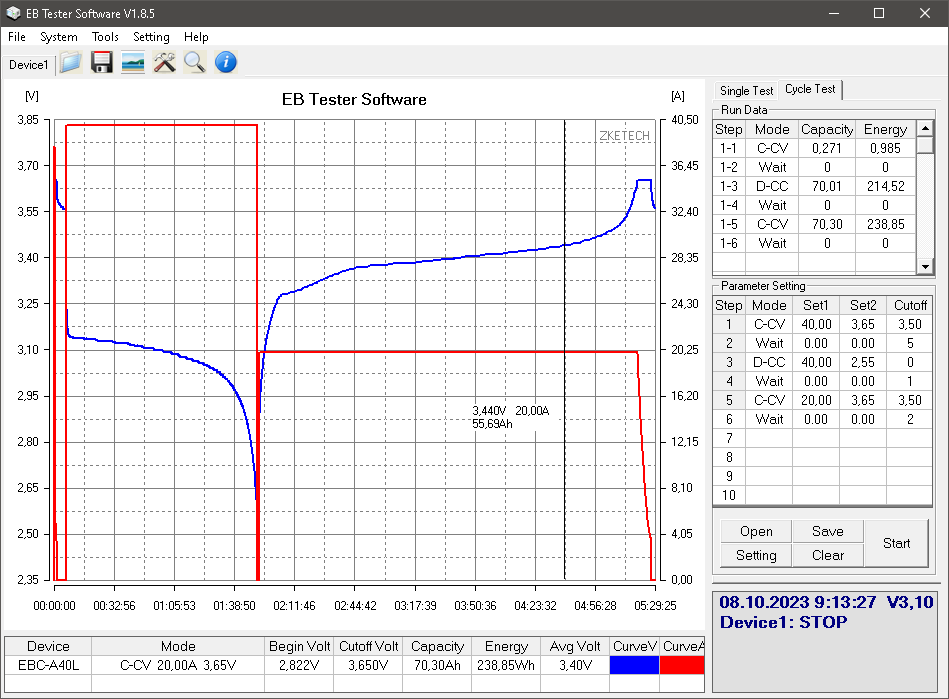

Graf č.2, nabíjení proudem 20A
Rozdíl je předpokládám jasný = při nabíjení proudem 40A je napětí 3,44V dosaženo v okamžiku, kdy článek absorboval jen 23,28Ah tedy nějakých 39%SOC, zatímco při nabíjecím proudu 20A dosáhl stejného napětí 3,44V při 55,69Ah, tedy 93% SOC. Podotýkám, že zatím jsem v rámci VICTRON řízení tuto vlastnost driveru nevyužil. Vzhledem k ostrovnímu provozu mám docela velkou kapacitu na to, kolik mám panelů a nabíjecí proud se rozděluje paralelně do vícero baterií. Maximum nabíjecí proud za poslední 3 měsíce byl u baterie Winston 21,4 A, standardem je něco kolem 12A, takže články jsou v pohodě.
