Uzemnění měniče - zásuvek

[Baryk]

Prosím o radu u tohoto měniče viz foto
Objekt nebyl nikdy připojen k el. síti jedná se o chalupu bez elektrických rozvodů
Současné umístěny dvě zásuvky 220V připojeny klasickým tří žilovým kabelem L,PE,N
Uzemnění je řešeno zemnící tyčí

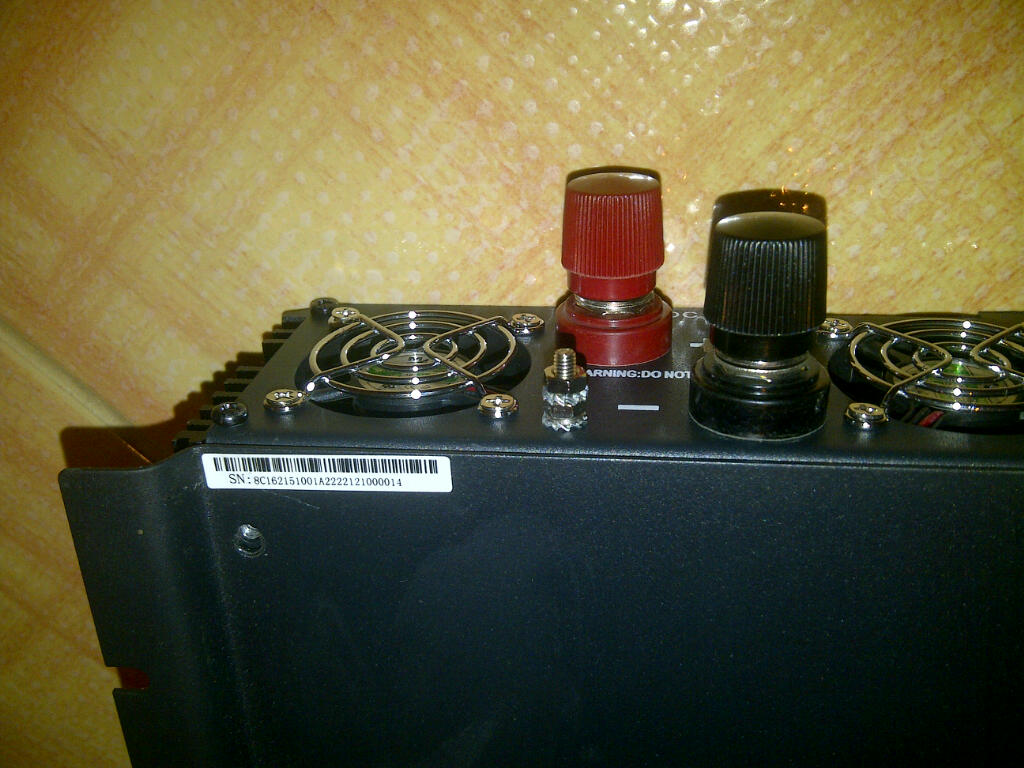

K otázce má cenu nebo nemá cenu uzemňovat měnič k zemnící tyči má uzemňovací šroub na zadní straně
kolík v zásuvce PE uzemnit na kolík v měniči ? Nebo uzemnit kolik ze zásuvky PE samostatně k zemnící tyči a tím obejít uzemňovací kolík v měniči ?

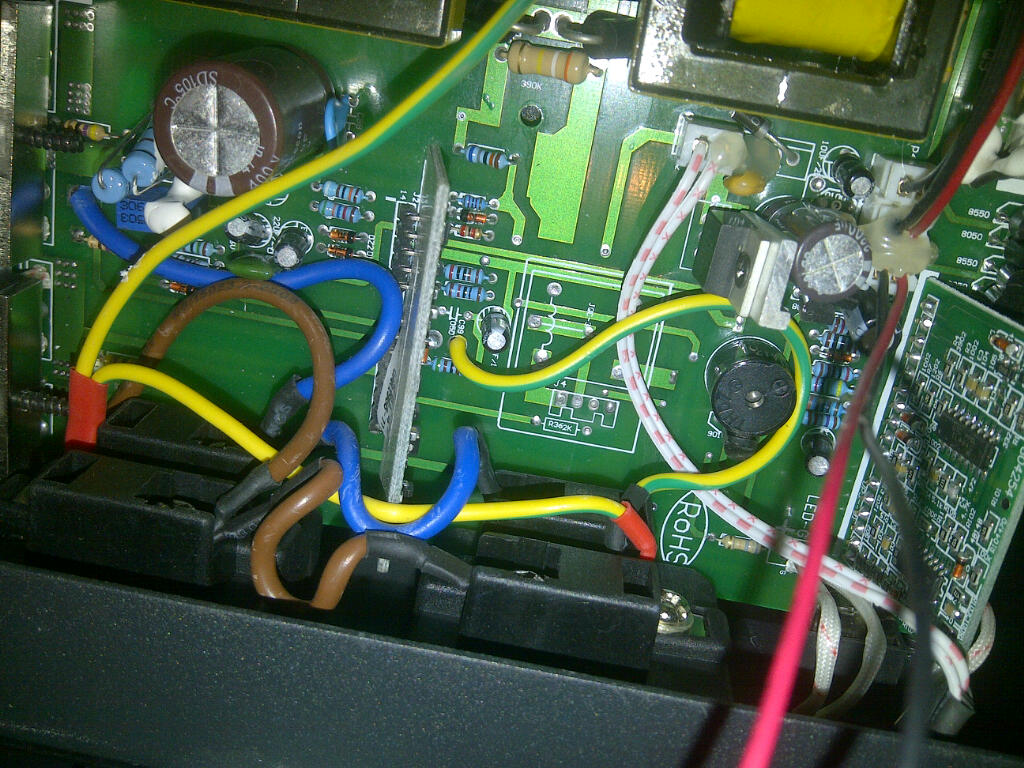

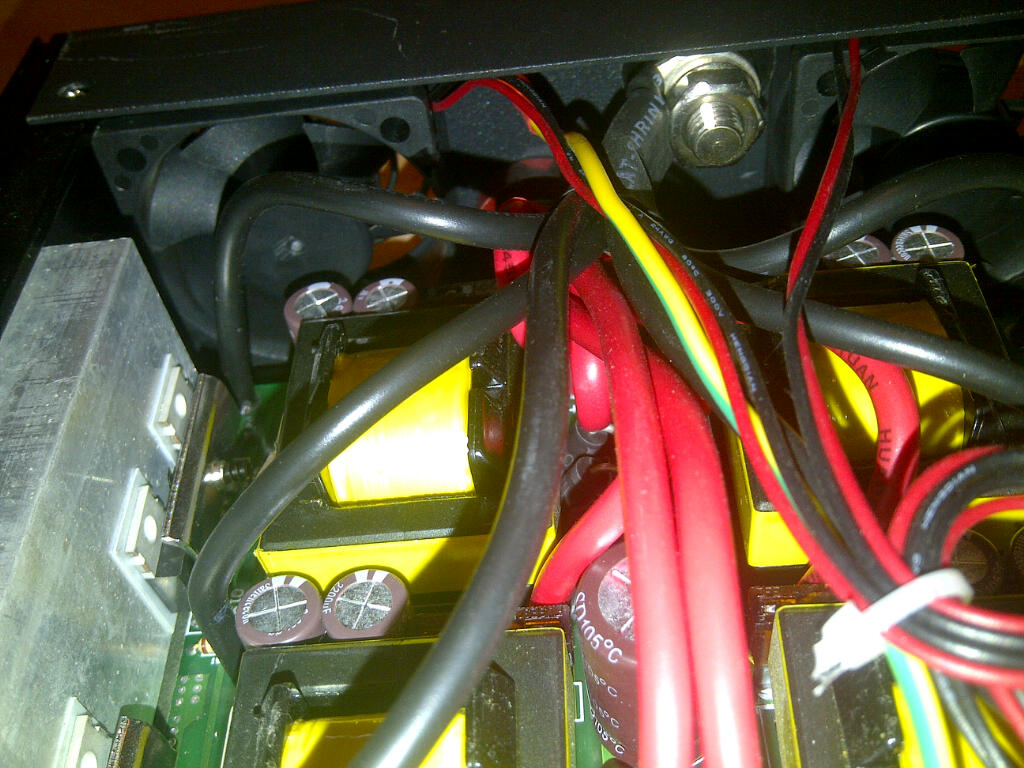

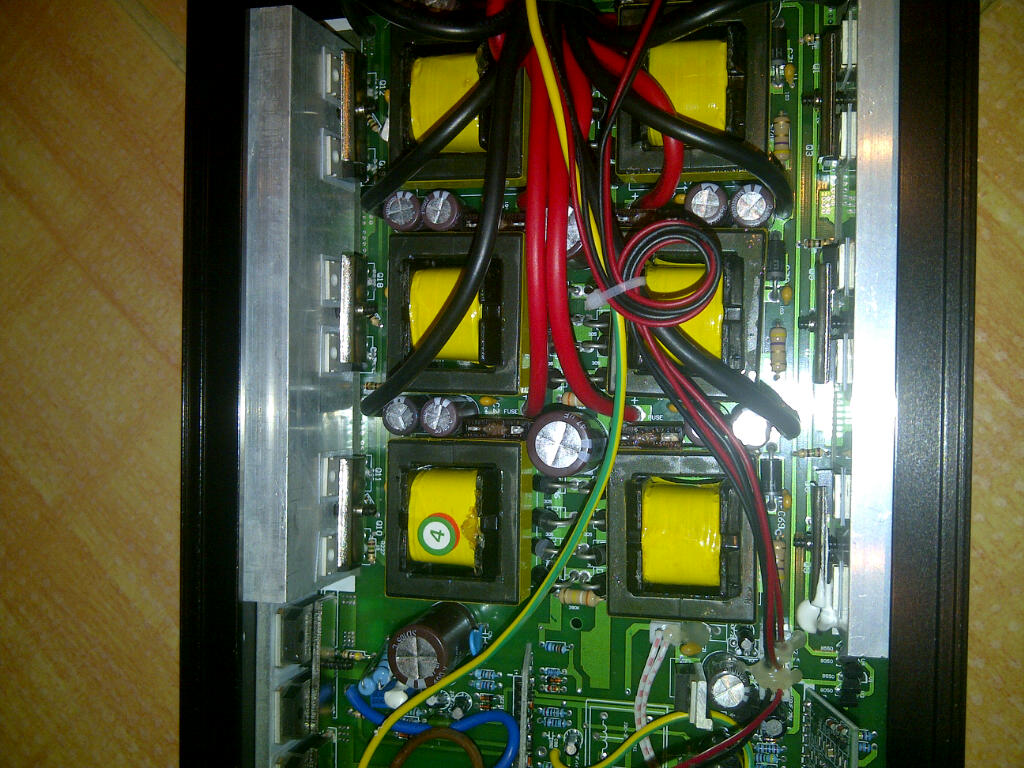

Nafotil jsem vnitřek měniče kde je vidět že vodiče z kolíku výstupní zásuvky měniče PE jsou uzemněny na výstup šroub zemnící na zadní straně měniče jen je jedním vodičem spojen k desce uvnitř měniče to nevím proč

Děkuji za rady

[LIX]

Ak máš na strechce panele tak sa určite oplatí ten šrób pripojiť k tej uzemňovacej tyči a tak isto aj panele. (Pokial máš na strechce bleskozvod a ten je spojený s tyčou a nachádza sa od panelov ďalej ako 3 metre netreba menič spájať s touto uzemňovacov tyčou, iba by si to tým zhoršil) PE zásuvky sú s deskou meniča spojené pravdepodobne kôli ochrane ak by ti prerazila fáza v neakom prístroji na kostru ktorá je spojená s PE tak ti menič vypne.

[Baryk]

Ak máš na strechce panele tak sa určite oplatí ten šrób pripojiť k tej uzemňovacej tyči a tak isto aj panele. (Pokial máš na strechce bleskozvod a ten je spojený s tyčou a nachádza sa od panelov ďalej ako 3 metre netreba menič spájať s touto uzemňovacov tyčou, iba by si to tým zhoršil) PE zásuvky sú s deskou meniča spojené pravdepodobne kôli ochrane ak by ti prerazila fáza v neakom prístroji na kostru ktorá je spojená s PE tak ti menič vypne.

Děkuji, objekt nemá hromosvod řešen jedná se o dřevěnou konstrukci střecha je s Hliníkových plechů.
Panely na střeše nejsou uzemněny zatím nikam spojeny pouze s baterie

[tomas]

V nějaké normě je napsáno, že pokud má přístroj zemnící svorku, tak musí být zapojena. Vyplývá to i z tříd spotřebičů.

[PavelR]

v uzemneni na sasi menice nevidim zadny ucel.
ja za menic zapojil jednofazovy proudovy chranic a ze dvou dratu z menice se mi staly tri tedy L N PE
funguje to korektne.
pri spojeni L PE (zkouseno pres zatez) chranic vybavi
pri spojeni N PE ( při pripojene nejake zatezi ) chranic vybavi
funguje tedy stejne jak chranic pripojeny na DS

vodic PE by mel byt spojen s kovovymi castmi stejne jak v bezne instalaci.
např
vana
rozvody vody, topeni
...

idealni stav by byl projit normu ktera se timto zabyva. (kde a jak musi byt provedeno pospojovani) a jak je to se zemnenim.
problem je jeden.
u DS jsou tri faze a PEN to je pracovni /ochranny vodic. ten je spojen se zemi a je to stred civek v transformatoru.
ani jeden vodic u obycejnych menicu se jako PEN nechova - na obou je napeti proti stredu.

[Zbyněk Mulač]

Pokud má měnič zemnící bod musí být uzemněn (bezpečnostní třída I, tedy rozhodně se nejedná o dvojité krytí-dvojitou izolaci), pokud je měnič provozován ve voze nebo lodi, zemnící bod musí být spojen s kostrou vozu lodi, karavanu.

Neuzemnit panely? Nebývá to hned na první straně návodu, že se uzemnit musí?

[Baryk]

Moc děkuji za rady, ale každá rada jiná
Ano v návodu je doporučováno uzemnění panelů ovšem na druhou stranu objekt nemá hromosvod ani nikdy neměl tak se mi uzemnění panelů zda bez významné

[pkougl]

Osobně je taky ještě nemam připojene na hromosvod, hned jak ho udělám tak to spojim, ono totiž si pomocí kabeláže z panelů zavlečete blesk do domu a na spotřebiče a na jejich povrch, tudíš velké riziko úrazu atd... Pavel

[Zbyněk Mulač]

No jo, nemáte hromosvod a co myslíte že je hliníkový rám panelů a dráty, které vedou do obýváku? Ne vážně je třeba to provést. Pravděpodobnost je možná malá ale existuje.

[mypower.cz]

No jo, nemáte hromosvod a co myslíte že je hliníkový rám panelů a dráty, které vedou do obýváku? Ne vážně je třeba to provést. Pravděpodobnost je možná malá ale existuje.

Zdravim, jak jsou spojeny vodice vedouci proud z FV panelu s hlinikovym ramem? Napada me leda preskok naboje. Nebo indukce na kovovych castech clanku panelu... Jo jina vec by byla kdyby hlinikovy ram byl treba spojen s - polem od panelu, tak to by asi byl problem.

Nebo se mylim?

[Zbyněk Mulač]

Ne je to přesně tak, spojeny nejsou, ale pro pár kilovolt to nemusí být zase tak velký problém. Údajně největší škody blesk páchá na přeskocích, kde dochází vlivem odporu k požáru. Jakmile tam ten blesk udeří, někam musí....do země, kdybych byl blesk volím kabely, které vedou někam dolů co bude na jejich konci není asi až tak důležitý, pokud to nebude uzemněný tak to shoří, uhlík je vynikající vodič.

[tomas]

Osobně je taky ještě nemam připojene na hromosvod, hned jak ho udělám tak to spojim, ono totiž si pomocí kabeláže z panelů zavlečete blesk do domu a na spotřebiče a na jejich povrch, tudíš velké riziko úrazu atd... Pavel

Úraz elektřinou a poškození přístrojů hrozí při rozdílu potenciálů mezi předměty. Když bude vše důkladně pospojované PE/PEN vodičem tak nemůže nastat rozdíl potenciálů a tedy ani úraz, (při zanedbání úbytku napětí na vodičích). Ale úbytek na vodičích např. při impulzním proudu (úder blesku) nelze zanedbat a dosahuje vysokých hodnot, tento úbytek potom musí vyrovnat přepěťovky. A proto jsou určité zásady jak dělat pospojování, uzemnění a připojení přepěťovek.
http://www.citel.cz/download/Brozura%20 ... 202012.pdf
Základ je mít dobré pospojování mezi panely, přepěťovkami, regulátorem, střídačem, PEN, voda, plyn, topení, uzemněním hromosvodu (pokud není oddálený)/baráku, atd... minimálně CYA16mm2.
Nejhorší je, když má někdo pro každý přistroj vlastní zemnění (vlastní zemnící tyč) a vzájemně nejsou tyto země pospojované. To se mu potom potenciály vyrovnají třeba přes datové nebo napájecí vodiče.

[tomas]

No jo, nemáte hromosvod a co myslíte že je hliníkový rám panelů a dráty, které vedou do obýváku? Ne vážně je třeba to provést. Pravděpodobnost je možná malá ale existuje.

Zdravim, jak jsou spojeny vodice vedouci proud z FV panelu s hlinikovym ramem? Napada me leda preskok naboje. Nebo indukce na kovovych castech clanku panelu... Jo jina vec by byla kdyby hlinikovy ram byl treba spojen s - polem od panelu, tak to by asi byl problem.

Nebo se mylim?

Vodiče z panelů nejsou spojeny s hliníkovým rámem. To by jinak při použití střídače bez galvanického oddělení v On-grid elektrárně tvořilo zkrat pro distribuční síť. Izolační napětí bývá minimálně 1000V. Takže pokud rámy nebudou mít při úderu blesku větší napětí než 1000V oproti kabelům co vedou na střechu. Tak ten blesk do rozvodu FVE nepřeskočí (ale indukce je prevít).
Takže pokud má někdo hromosvod s uhnilým uzemněním a není provedeno pospojování (mimo oddáleného hromosvodu) a při úderu blesku se objeví špička mezi střechou a kabely větší než 1000V tak je to pro FVE konec.

Pokud si někdo chybně nainstaluje přepěťovku (např. 600V) například v blízkosti panelů a regulátor s akumulátorem bude mít jiné uzemnění než přepěťovka a bude mít jiný potenciál při úderu blesku. Nebude provedeno pospojování k vyrovnání potenciálu dostatečným průřezem. Potom se přetěťovka otevře už při 600V a přes regulátor a případné další spotřebiče se vyrovnají potenciály - pro FVE je to konec.
Chybná montáž přepěťovek situaci ještě zhoršuje.
