DIY ATX PSU 22 - 69 V

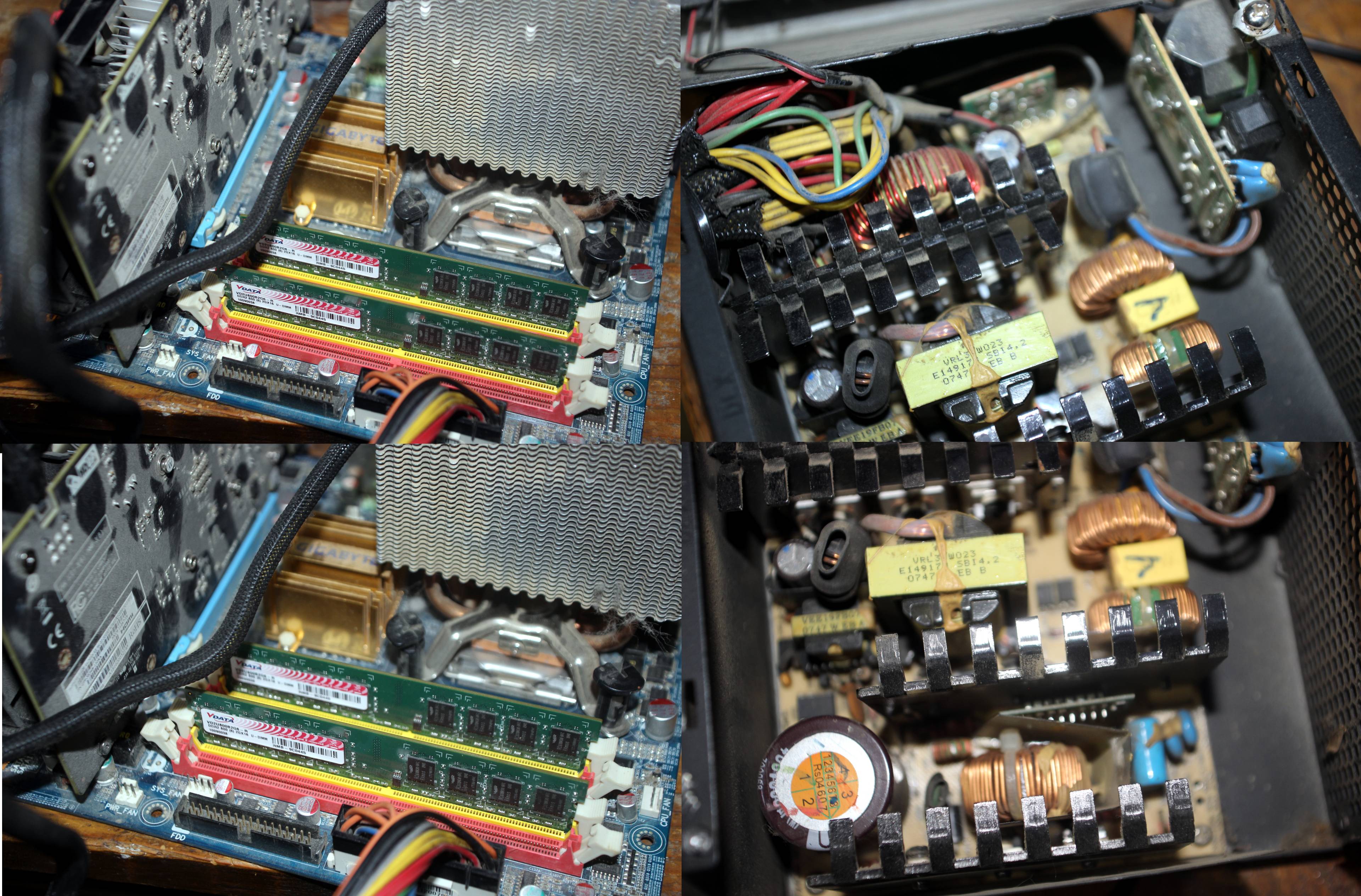

Mam stare ATX PSU na 230 V - 450 W - Corsair VX.
HOci je to PSU z r. 2007, tak dosku z r. 2007 mi teraz rozbehol,
ale to uz je 16 r. PSU aj 16 r. doska.
Chcel by som vyrobit svoje DC-DC PSU, na vstupe by malo 22-69 V DC a na vystupe:
12 V +- 100 mV - 20 A.
5 V +- 50 mV - 15 A.
3.3 V +- 50 mV - 15 A.
5 V - SB - 5 A.
Nemate nejaky odkaz na WWW alebo video, kde by som sa docital
v akom poradi treba jednotlive napatia zapnut a ako v case nastavit POWER_OK ?
NApr. SB by bol aktivny vzdy, potom 10, 15, 20 msec by sa zapli 12,5, 3.3 V rails,
a nakoniec POWER_OK po 5 ms.
.
HOci je to PSU z r. 2007, tak dosku z r. 2007 mi teraz rozbehol,
ale to uz je 16 r. PSU aj 16 r. doska.
Chcel by som vyrobit svoje DC-DC PSU, na vstupe by malo 22-69 V DC a na vystupe:
12 V +- 100 mV - 20 A.
5 V +- 50 mV - 15 A.
3.3 V +- 50 mV - 15 A.
5 V - SB - 5 A.
Nemate nejaky odkaz na WWW alebo video, kde by som sa docital
v akom poradi treba jednotlive napatia zapnut a ako v case nastavit POWER_OK ?
NApr. SB by bol aktivny vzdy, potom 10, 15, 20 msec by sa zapli 12,5, 3.3 V rails,
a nakoniec POWER_OK po 5 ms.
.
- glottis
- Příspěvky: 4092
- Registrován: stř úno 02, 2022 10:30 am
- Reputace:578
- Lokalita: okolí Mělníka
- Systémové napětí: 48V
- Výkon panelů [Wp]: 13000
- Kapacita baterie [kWh]: 30
Re: DIY ATX PSU 22 - 69 V
Já si myslím že tam žádný časování není
- TomHC
- Příspěvky: 4291
- Registrován: pát lis 11, 2022 8:14 am
- Reputace:991
- Lokalita: Hlohovec, SR
- Systémové napětí: 48V
- Výkon panelů [Wp]: 10650
- Kapacita baterie [kWh]: 32
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Hlohovec, SR
Re: DIY ATX PSU 22 - 69 V
PC sa zapne, až keď zdroj pošle PG - POWER GOOD. Sekvencia zo strany zdroja tam nie je.
Hlavný spotrebič: VW ID.4 | 2x MUST PH1800 5.5kW + GWL-SUN2000, 11 kWp V+J+Z | 600 Ah LiFePO4 s BMS JBD 200A | SW: Home Assistant na Synology DS923+ ku tomu ESPHome, Tasmota, MariaDB, InfluxDB, Telegraf, Grafana, Zigbee2MQTT... | HW: ESPlan (ESP32 + LAN 8720 + RS485).
Nejaké moje projekty: MUST-ESPhome, ELTEK Flatpack2 ESPhome, ESP32-EMON, PZEM-017@WiFi, diyBMS-CurrentShunt-ESPhome , BMS UART-TS485 adaptér
Nejaké moje projekty: MUST-ESPhome, ELTEK Flatpack2 ESPhome, ESP32-EMON, PZEM-017@WiFi, diyBMS-CurrentShunt-ESPhome , BMS UART-TS485 adaptér
- rottenkiwi
- Příspěvky: 5449
- Registrován: pát úno 13, 2015 2:24 pm
- Reputace:287
- Lokalita: SO, SK
- Bydliště: SO, SK
Re: DIY ATX PSU 22 - 69 V
No niekto to aj robi:
https://smallformfactor.net/reviews/hdp ... eneration/
Sekvencia tam musi byt, nemozu sa vsetky napatia aj POWER_OK objavit naraz,
len kazdy si to robi po svojom a nedodrzuje 100 - 900 ms okno,
ako aj 17 ms POWER_OFF, proste maju natvrdo pripojeny POWER_OK
na +5 V lajnu.
V novsich zdrojoch uz ani nie su vsetky trafa v LLC ci LCC na 12, 5 a 3.3, -5, -12 V
ale uz je len DC-DC synch. buck z 12 V na ostatne nizsie.
https://smallformfactor.net/reviews/hdp ... eneration/
Sekvencia tam musi byt, nemozu sa vsetky napatia aj POWER_OK objavit naraz,
len kazdy si to robi po svojom a nedodrzuje 100 - 900 ms okno,
ako aj 17 ms POWER_OFF, proste maju natvrdo pripojeny POWER_OK
na +5 V lajnu.
V novsich zdrojoch uz ani nie su vsetky trafa v LLC ci LCC na 12, 5 a 3.3, -5, -12 V
ale uz je len DC-DC synch. buck z 12 V na ostatne nizsie.
