Smart vyťažovač - bez prúdového snímača a merania napätia

[TomHC]

Ahojte, riešili ste niekto trochu inteligentnejší vyťažovač pre bojler? Plánujem urobiť fázovo-riadený triakový, s tým že to bude postavené na ESP8266/ESP32 a buď cez ESPhome (https://esphome.io/components/output/ac_dimmer.html) alebo vlastný kód cez Arduino GUI.

HW časť ako v týchto dvoch projektoch:
- http://tahmidmc.blogspot.com/2013/06/po ... phase.html
- https://how2electronics.com/220v-ac-lig ... c-arduino/

Všetky parametre z meniča aj BMS mám vypublikované cez MQTT, v Home assistant by som urobil automatizácie podľa SoC, aktuálneho výkonu meniča, prúdu z/do batérie, prípadne teplotu vody upravovať aj podľa predpovede počasia (HA intergácia Forecast.Solar). ESP by malo senzor teploty v bojleri, spínač ON/OFF pre manuálne spustenie, senzor vstup pre riadenie výkonu, prípadne čokoľvek iné.

Ak máte niečo podobné, podeľte sa o skúsenosti. Ak nie, pôjdem do toho po vlastnej ose

[sisdale]

Vidim, ze mas pomerne velkou baterii. Jakou vyhodu budes mit s vytezovacem? Ja spinam bojler pres rizene rele na zaklade teplot (merim aktualne tri - nahore, uprostred a dole), SoC baterii, aktualniho vykonu PV, aktualnich zatezi na invertorech a predpovedi PV energie. Vykon panelu nasobne prevysuje prikon ohrevu vody, takze dle ruznych situaci ohrev vody jede na ruzne teplotni urovne postupne. Pri baterii s vysokou kapacitou nepotrebuji vzdy skoncit na 100% SoC. Posledni level rizeni mezi 95-100% SoC (a dostupnem PV vykonu nad aktualni zatezi mimo pripravu teple vody) proste pri 100% SoC sepne, zacne klidne trochu vybijet baterii a pri 95% SoC skonci (samozrejme nejdu nad 75 stupnu v zasobniku).

Tech 5% SoC u me je u me 1.7 kWh. Takze velmi caste spinani a vypinani rele nehrozi. Cycle count na bateriich neni citelne navysen. Ocekavam ze baterie stejne drive odejdou starim nez cycle countem. Pouze na zacatku jara a v listopadu nastava mezni situace, ze zasobnik neni uplne nahraty a stav nabiti je na 100% SoC. Tak v tomto obdobi dojde tu a tam k vyuziti teto zbytkove hystereze. Zbytek jara, leto a zacatek podzimu je akumulace vody dokoncena (s maximalni teplotou ve vsech castech zasobniku) temer vzdy mnohem drive nez dosahnu 100% SoC. PV strana dava 10kW a ohrev vody konzumuje pouze malou cast toho vykonu, takze je lepsi nahrivat hned, kdyz je dostatek vykonu a naopak minimalizovat prilis rychle dobijeni baterii.

V zimnim obdobi neni slunce dostatek na to, aby byla baterie vubec dobita na 100% SoC. Vzhledem k tomu, ze priprava vody je druhym energeticky nejnarocnejsim spotrebicem v domacnostech, preferuji pokud to jde misto dobijeni baterii akumulaci energie v zasobniku teple vody. Stejne bych tu vodu musel nahrat bud zpet z tech baterii nebo koupit energii z DS.

Trochu jina situace by byla, kdybych teplou vodu pripravoval i jinym zpusobem, ale ja jedu se vsim pouze na elektrinu.

[rva]

Jak zmíněno výše, vytěžovat je potřeba s předstihem a nečekat až na nabité baterie. Cílem by mělo být skončit večer s dostatečně nabitou baterií, která vydrží přes noc do dalšího dne.
Ještě bych zvážil, jestli nemá cenu zohlednit vnitřní odpor baterie. Když je baterie vybitá, tak jde nabíjet vyšším proudem, aniž by napětí na ní překročilo boost. Naproto tomu u nabitější baterie už tak velký proud dodávat nejde, protože napětí překročí boost a mppt regulátory sníží dodávku. A pokud už nejsou další vhodné vytěžovače, elektřina se nevyužije. Tedy ráno povolit vyšší proud do baterie a třeba si šetřit ohřev boileru na trošku později.

[TomHC]

Ja spinam bojler pres rizene rele na zaklade teplot (merim aktualne tri - nahore, uprostred a dole), SoC baterii, aktualniho vykonu PV, aktualnich zatezi na invertorech a predpovedi PV energie.

Ahoj, máš to riadené cez Home Assistant, alebo niečo iné? Dík.

[sisdale]

Ja spinam bojler pres rizene rele na zaklade teplot (merim aktualne tri - nahore, uprostred a dole), SoC baterii, aktualniho vykonu PV, aktualnich zatezi na invertorech a predpovedi PV energie.

Ahoj, máš to riadené cez Home Assistant, alebo niečo iné? Dík.

SmartHome system mam pres Openhab, zacal jsem drive a predelavat zatim nemam duvod. Vytezovani a FVE rizeni vyssi urovne, ale resim z Python skriptu. Mam jednotlive ridici systemy rozdelene do ruznych urovni dulezitosti a spolehlivosti. Python skript na Raspberry Pi mam ve stredni urovni a poskytuje mi dostatecnou variabilitu pro vsemozne rozhodovani na zaklade aktualnich podminek.

Kdysi jsem hodne spolehal na Openhab, ale beha to na Jave je to system tezkopadny jako prase, takze jeho spolehlivost se neda dost dobre zarucit (a par crashu uz jsem videl take). Openhab smarthome pouzivam zejmena na jednoduche nedulezite ridici pravidla, reportovani vsech stavu do influxdb, zprostredkovani interface pro uzivatele (mobilni app, web). Grafy mam pak integrovane pres Grafanu z influxdb. Bezpecnostni smycky, aby nedoslo k prehrati mam krome hw reseni (tepelna pojistka prerusujici ohrev) v low-level mikroprocesoroveho rizeni u bojleru s ESP8266, jez k bezpecnostnim rozhodnutime nepotrebuje spojeni s okolnim svetem nebo nejakym Raspberry Pi, aby provedl nejaky zasah.

[TomHC]

Bojler nahodený, zapojený, má 2 špirály - 1 kW a 2 kW, takže môžem veselo vyťažovať. Už mám na ceste prúdové relé GEYA GRI8 https://www.aliexpress.com/item/4000280287961.html , nech sa nemusím spoliehať na software, keď to vie v ráde milisekúnd vyriešiť hardware.

Bude to ako písal sisdale, podľa SoC + teploty vody + zaťaženia meniča + predpovede počasia cez forecast.solar. Dnes sa určite nahreje

[tRp]

Pomalu pripravuji neco podobneho jako TomHC, ale s SSR rele 4 - 20 mA. Vycitam hodnoty SOC, proudy, napeti atd. Kdyby jste mel nekdo hotovy algoritmus pro HA nebo ESPHOME, bylo by to super (abych nevymyslel jiz neco funkcniho a odladeneho). Predstava je takova, ze budu sledovat SOC a od nastavene hodnoty budu jiz "vsechen" vykon posilat do bojleru, aniz bych si bral energii z baterek.

[TomHC]

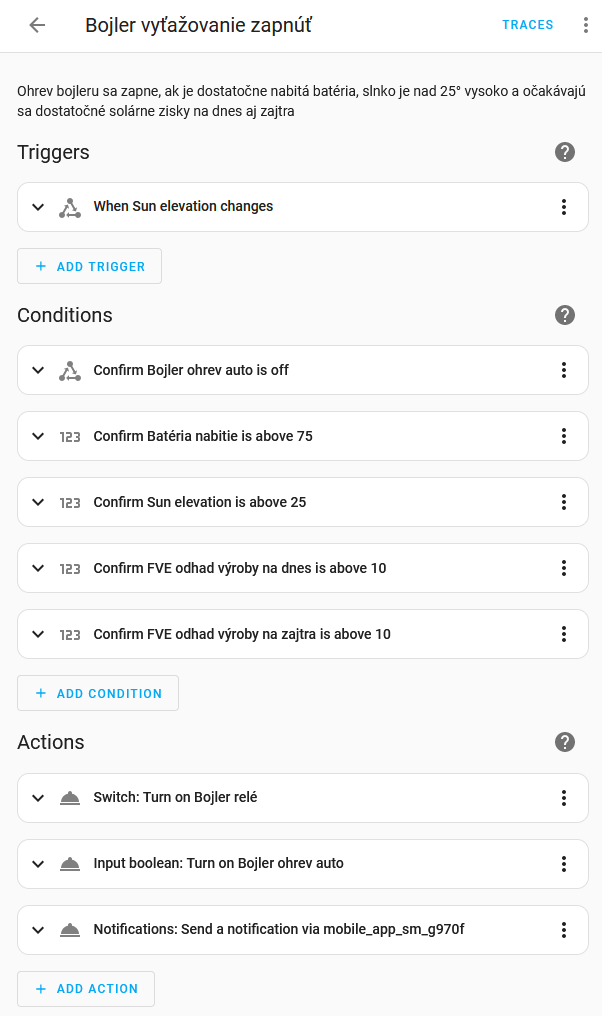

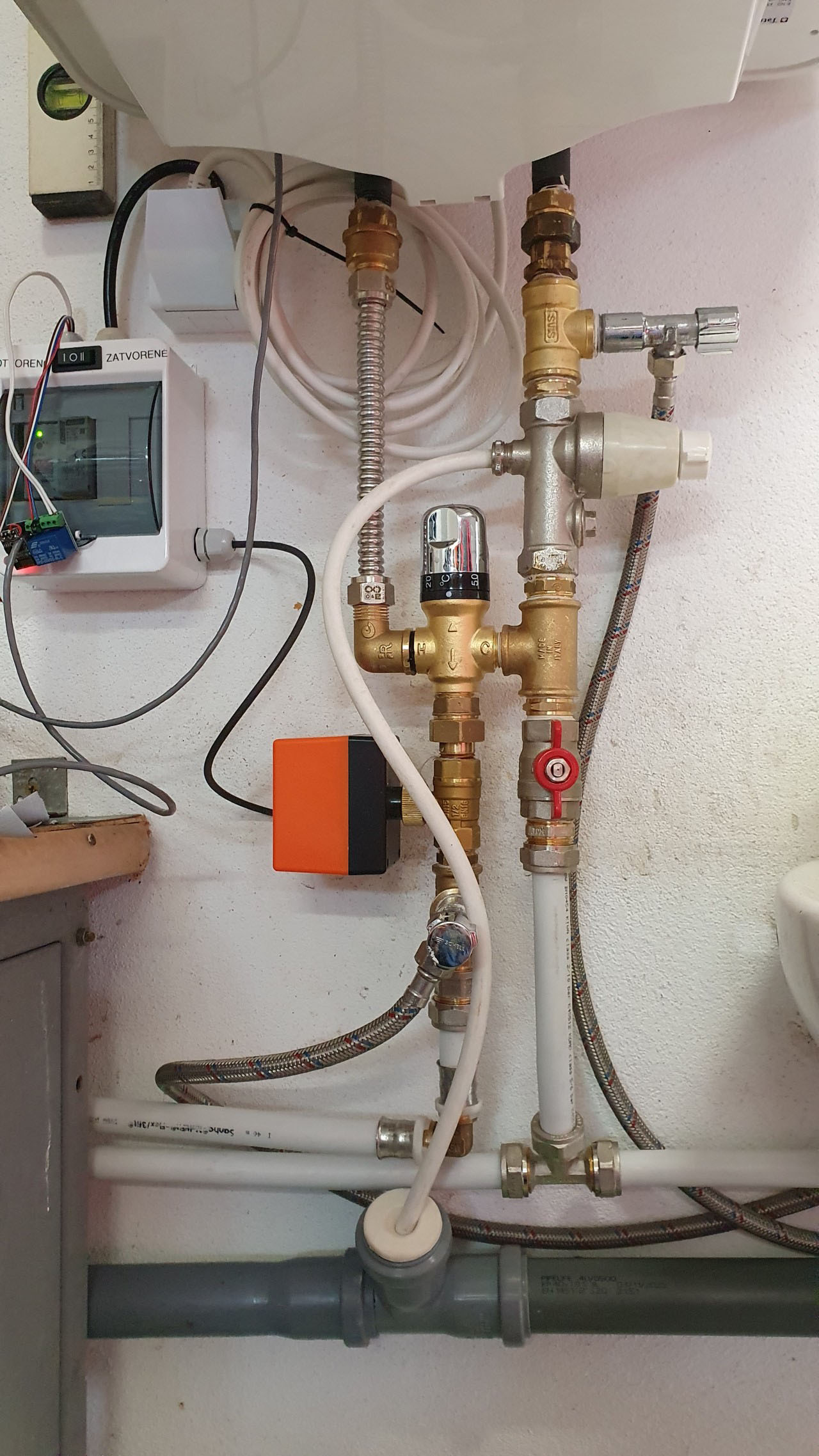

Tak už je to v produkcii Pri splnení podmienok sa zapne ohrev bojleru, ďalšia automatizácia ho nasilu vypne pri záťaži meniča nad 5 kW, nech MUST neprevádzkujem na hrane. Ďalšie automatizácie prepínajú solenoidy na zdroje TÚV (elektro bojler a plynový prietokový ohrev).

Myslíte, že má význam kúpiť nejaký lacný 3 kW menič hoci aj s obĺžnikom alebo mod. sínusom čisto len pre bojler? Máte nejaké typy na lacné, kvalitné Na 48V samozrejme. Dík.

PS: áno, kabeláž ešte do chráničiek

[TomHC]

Ahojte, vyťažovanie pekne funguje, idem to ale trochu prerobiť/vylepšiť. Bojler má 1+2kW špirály, takže ich budem medzi sebou prepínať a efektívnejšie vyťažovať. V princípe v stupňoch 1 a 2 kW, baterky robia slušný buffer, takže som sa rozhodol neriešiť tu tak obľúbené vyťažovače so SSR alebo triakmi.

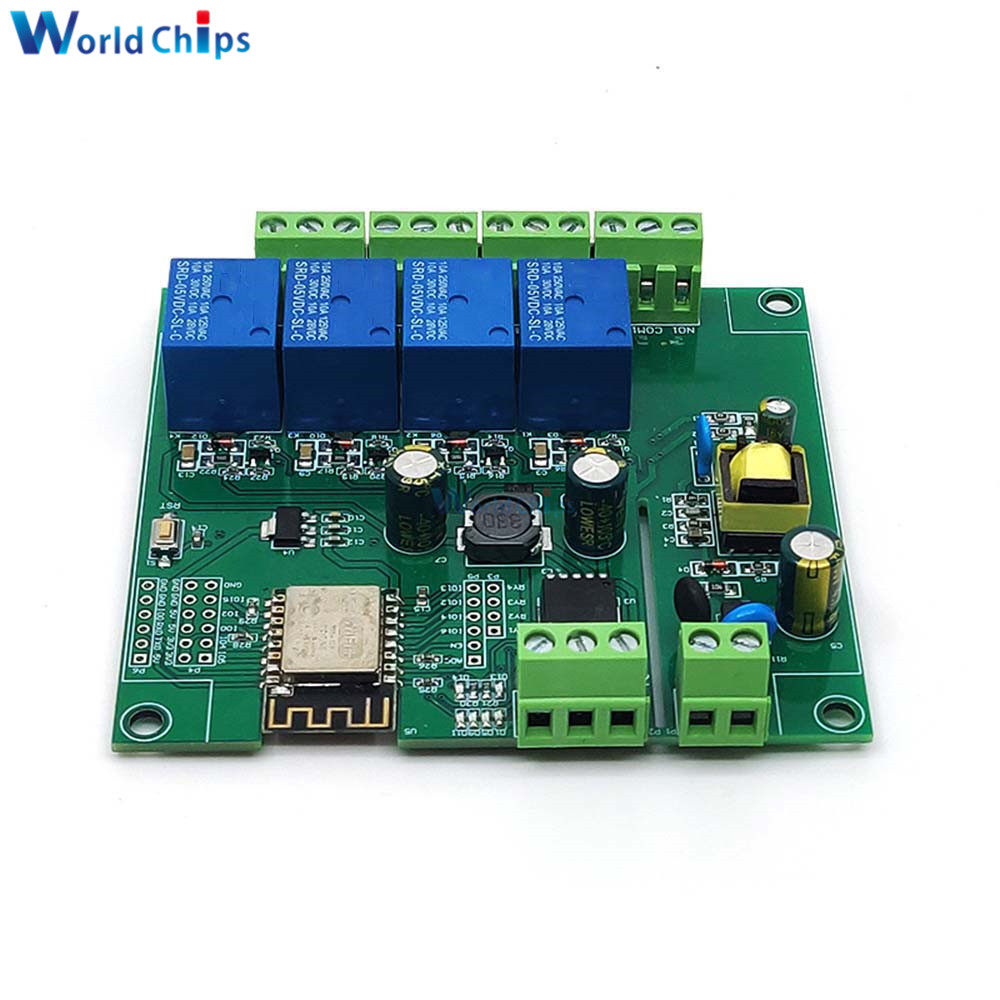

Našiel som u Aliho pekný relé modul s ESP8266 a vstavaným zdrojom na 230V (AC90-250V / DC7-30V/5v) - https://vi.aliexpress.com/item/1005001652433251.html , má vyvedené aj ďalšie GPIO, takže tam rovno zavesím aj 3x DS18B20 na meranie teploty dolu, v strede a hore. Firmware bude Tasmota, ten mám aj na aktuálnej verzii.

- relé 1 - bojler zap/vyp
- relé 2 - prepínanie špirál 1/2 kW
- relé 3 - solenoid otvoriť
- relé 4 - solenoid zatvoriť
- GPIOx - 3x DS18B20

Ďalšie GPIOs možno nútené vetranie v garáži pri meniči, ovládanie filtrácie na bazéne...
