SmartShunt 500A

Příspěvek od ElektroEzs »

Jak správně nastavit SmartShunt 500A pro 16S LiFePO4 EVE 280Ah aby správně ukazovalo SOC. Díky moc
1: JZ 5460 Wp Ja Solar, MPPT 250/100, 2x parallel Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + SmartShunt 500A

2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
mihlit
Příspěvky: 498
Registrován: ned říj 17, 2021 7:43 pm
Lokalita: okr. Vyškov
Systémové napětí: 48V
Výkon panelů [Wp]: 5
Kapacita baterie [kWh]: 13
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: SmartShunt 500A

Příspěvek od mihlit »

Údaje v manuálu by měly fungovat. Nastavíš kapacitu, peukert 1.05, efficiency 0.99, charged voltage 0.2-0.3V méně než je float.

Já tam pak mám ještě tail 1.5 %, charge detection time 5 minut

Pak se to sesynchronizuje na 100 %, až bude napětí nad "charge voltage" a proud menší než "tail current" po dobu "charge detection time".
ElektroEzs
Příspěvky: 1169
Registrován: stř zář 21, 2022 10:03 am
Lokalita: okolí Teplic
Systémové napětí: 48V
Výkon panelů [Wp]: 5460
Kapacita baterie [kWh]: 14,4
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: SmartShunt 500A

Příspěvek od ElektroEzs »

Diky, musi se po nastaveni nabit na 3,65V?
1: JZ 5460 Wp Ja Solar, MPPT 250/100, 2x parallel Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + SmartShunt 500A

2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
mihlit
Příspěvky: 498
Registrován: ned říj 17, 2021 7:43 pm
Lokalita: okr. Vyškov
Systémové napětí: 48V
Výkon panelů [Wp]: 5
Kapacita baterie [kWh]: 13
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: SmartShunt 500A

Příspěvek od mihlit »

ne, nemusí, jen se musí nabít do plna. Prostě až systém dává dostatečně velké napětí a baterka už nic nechce, tak ji prohlásí za plnou a hotovo
Diablo1st
Příspěvky: 1643
Registrován: pon lis 01, 2021 7:41 pm
Bydliště: SR MY

Re: SmartShunt 500A

Příspěvek od Diablo1st »

Video od Andyho na toto téma
Victron ESS AC Coupling:
2,75kWp on-grid + 3,3kWp RS450/100 + MP2 5kVA + 17x280Ah + JK BMS
ElektroEzs
Příspěvky: 1169
Registrován: stř zář 21, 2022 10:03 am
Lokalita: okolí Teplic
Systémové napětí: 48V
Výkon panelů [Wp]: 5460
Kapacita baterie [kWh]: 14,4
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: SmartShunt 500A

Příspěvek od ElektroEzs »

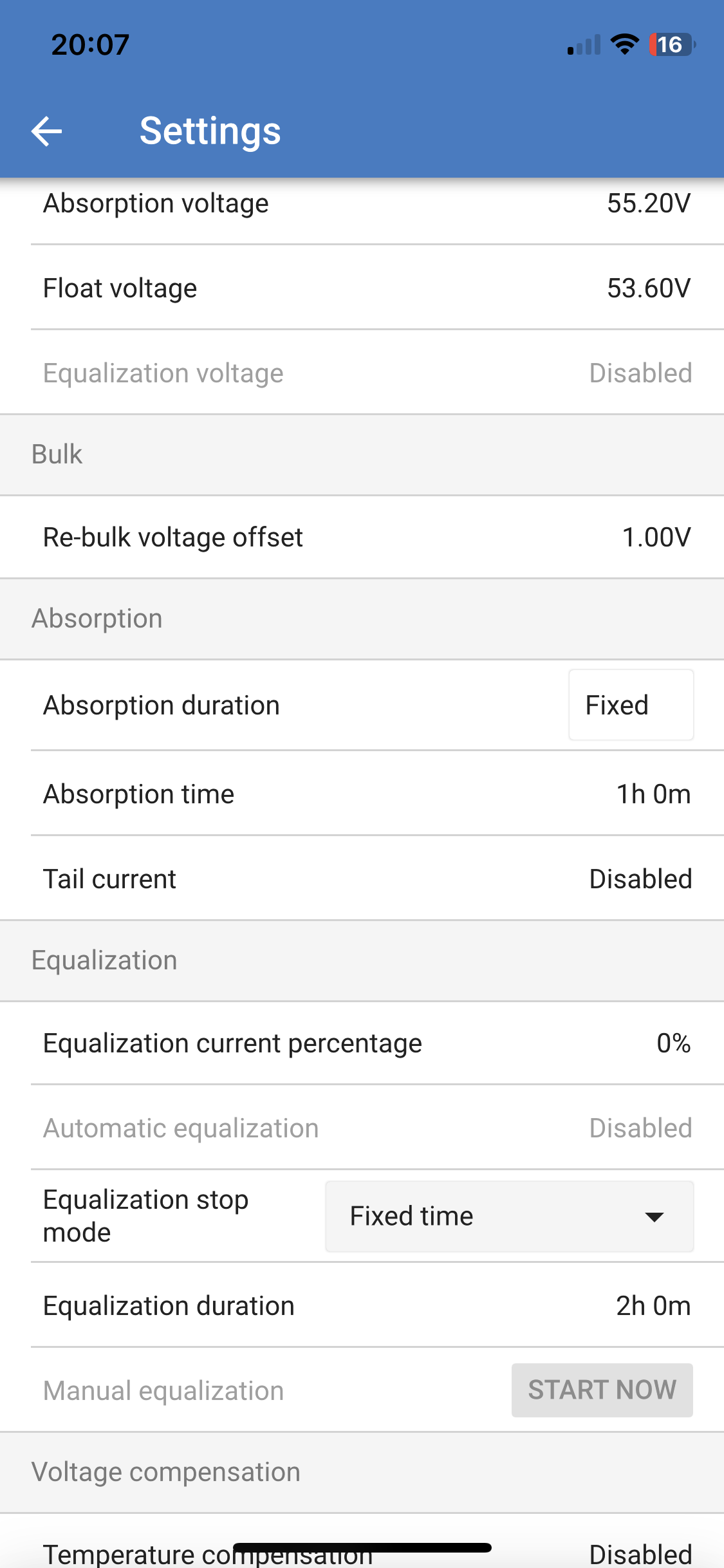

Andy tam má napětí 55,1V což neodpovídá floatu, ale angličtina není moje silná stránka. V příloze nastavení SmartSolar a SmartShunt je to takto obojí správně? Díky :)
Přílohy
SmartShun 500A.png
1: JZ 5460 Wp Ja Solar, MPPT 250/100, 2x parallel Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + SmartShunt 500A

2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
Diablo1st
Příspěvky: 1643
Registrován: pon lis 01, 2021 7:41 pm
Bydliště: SR MY

Re: SmartShunt 500A

Příspěvek od Diablo1st »

Moje komenty:
- charged voltage je absorbtion voltage nie float! To aby shunt vedel na akom napätí je batéria na 100%.
- discharge floor by som dal na 0%, aby ťa to nemiatlo. Lebo takto by shunt ukázal 0%, ale stále by bolo v batérii 20%.
- Peukert je potrebn pre olovo, u Lifepo by som ho dal na 1.01
Victron ESS AC Coupling:
2,75kWp on-grid + 3,3kWp RS450/100 + MP2 5kVA + 17x280Ah + JK BMS
Soban
Příspěvky: 3530
Registrován: pon úno 07, 2022 10:11 pm
Lokalita: Zlaté Hory / Olomouc
Systémové napětí: 24V
Výkon panelů [Wp]: 3600
Kapacita baterie [kWh]: 16
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Zlaté Hory

Re: SmartShunt 500A

Příspěvek od Soban »

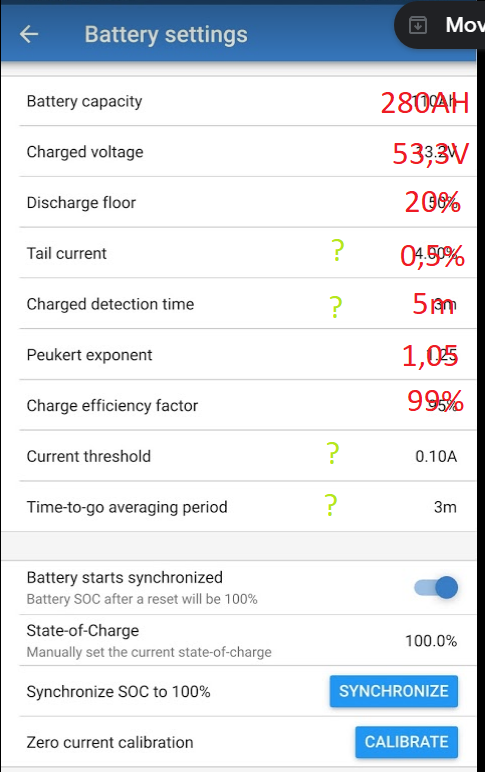

Nastav to takto:

Obrázek

Jediné co změň tak kapacitu baterky podle své!
3,6kWp ::pv:: 600Wp (4x 150Wp 4S) + 1kWp (2x 500Wp 2S) + 2kWp (4x 500Wp 2S2P) | 2x MUST PV18-3024 VHM, 3kW/24V | 16kWh *batt* (2x 12V/200Ah AGM) + 25.6V/120Ah + 25.6V/125Ah + 25.6V/230Ah LiFePO4 | Jak nepostavit FVE Zlaté Hory :home:
mihlit
Příspěvky: 498
Registrován: ned říj 17, 2021 7:43 pm
Lokalita: okr. Vyškov
Systémové napětí: 48V
Výkon panelů [Wp]: 5
Kapacita baterie [kWh]: 13
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: SmartShunt 500A

Příspěvek od mihlit »

Diablo1st píše:Moje komenty:
- charged voltage je absorbtion voltage nie float! To aby shunt vedel na akom napätí je batéria na 100%.
- discharge floor by som dal na 0%, aby ťa to nemiatlo. Lebo takto by shunt ukázal 0%, ale stále by bolo v batérii 20%.
- Peukert je potrebn pre olovo, u Lifepo by som ho dal na 1.01
A důvod pro ty změny? Četl jsi návod od victronu?
https://www.victronenergy.com/upload/do ... pdf-en.pdf

- charged má být float, manuál, sekce 7.2.2
The “charged voltage” parameter should be set to 0.2V or 0.3V below the float voltage of the charger.
- peukert sekce 4.4 lithium settings
When subjected to high discharge rates, lithium batteries perform much better than lead-acid batteries. Set the Peukert exponent at 1.05, unless the battery supplier advises otherwise.
EDIT: a discharge floor se používá jen pro parametr "zbývající čas", na hodnotu SOC to nemá žádný vliv
Diablo1st
Příspěvky: 1643
Registrován: pon lis 01, 2021 7:41 pm
Bydliště: SR MY

Re: SmartShunt 500A

Příspěvek od Diablo1st »

Priznám sa, že som ho čítal, ale nie až tak do detailu :oops:

S tým charged voltage sa mi to nejako nezdá. Veď shunt ukáže 100% ak sa batéria nabije na zadané napätie, toto napätie bude viac ako nastavený čas a tail current bude pod zadanou hodnotou. Až vtedy bude na shunte svietiť 100%.
Ale je možné, že sa mýlim
Victron ESS AC Coupling:
2,75kWp on-grid + 3,3kWp RS450/100 + MP2 5kVA + 17x280Ah + JK BMS
Soban
Příspěvky: 3530
Registrován: pon úno 07, 2022 10:11 pm
Lokalita: Zlaté Hory / Olomouc
Systémové napětí: 24V
Výkon panelů [Wp]: 3600
Kapacita baterie [kWh]: 16
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Zlaté Hory

Re: SmartShunt 500A

Příspěvek od Soban »

Aby nastavil 100% musí být splněné podmínky:

Napětí musí dosáhnout hodnoty Charged Voltage a Koncový proud musí klesnout pod nastavenou hodnotu Tail Current a musí to trvat Charge detection time.

Co takto skouknout video kde to popisuje https://youtu.be/9AjndVSmyEo
3,6kWp ::pv:: 600Wp (4x 150Wp 4S) + 1kWp (2x 500Wp 2S) + 2kWp (4x 500Wp 2S2P) | 2x MUST PV18-3024 VHM, 3kW/24V | 16kWh *batt* (2x 12V/200Ah AGM) + 25.6V/120Ah + 25.6V/125Ah + 25.6V/230Ah LiFePO4 | Jak nepostavit FVE Zlaté Hory :home:
glottis
Příspěvky: 2165
Registrován: stř úno 02, 2022 10:30 am
Lokalita: okolí Mělníka
Systémové napětí: 48V
Výkon panelů [Wp]: 13000
Kapacita baterie [kWh]: 15

Re: SmartShunt 500A

Příspěvek od glottis »

Musí se splnit ty tři podmínky jak píšeš. Dát charged voltage pod float musíš, protože float bude pravděpodobně nejnižší napětí nabíjení ale ještě tam bude proud.
kodl69
Příspěvky: 7431
Registrován: sob črc 19, 2014 8:56 pm
Lokalita: severně od Brna
Systémové napětí: 48V
Výkon panelů [Wp]: 8kWp
Kapacita baterie [kWh]: 12kWh
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: SmartShunt 500A

Příspěvek od kodl69 »

snad naopak, ne? "charged" bych přeložil jako "nabitá" a to musí být vyšší než float, který je udržovací. U lifepo4 bych viděl charged na 3.45V na článek, a float na 3.3V na článek.
ostrov skoro 8kWp neustále ve stádiu zrodu: smartshunt(ex WBJR), MPPT150/45, MPPT 250/100(ex midnitesolar 150 clasic lite), 16S a různě P cca 340Ah Winston, MP II 5000,( ex Powerjack 8kW, ex samodomo cca 4kW). 48V DC rozvody a spotřebiče.
ElektroEzs
Příspěvky: 1169
Registrován: stř zář 21, 2022 10:03 am
Lokalita: okolí Teplic
Systémové napětí: 48V
Výkon panelů [Wp]: 5460
Kapacita baterie [kWh]: 14,4
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: SmartShunt 500A

Příspěvek od ElektroEzs »

Taky bych se priklanel ze “charged” ma byt 55,2V - 0,2V. Poslal jsem jeste dotaz do Neosloaru
1: JZ 5460 Wp Ja Solar, MPPT 250/100, 2x parallel Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + SmartShunt 500A

2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
glottis
Příspěvky: 2165
Registrován: stř úno 02, 2022 10:30 am
Lokalita: okolí Mělníka
Systémové napětí: 48V
Výkon panelů [Wp]: 13000
Kapacita baterie [kWh]: 15

Re: SmartShunt 500A

Příspěvek od glottis »

mppt vam prepne do float driv nez je baterie nabita a klesne proud. Kdyz bude float 52,8 a charged 55 tak se ten soc nikdy nevyresetuje.

Proste si tam nastavte co chcete ale aby se resetnul soc musi dojit k tem trem podminkam najednou v jedno jake fazi nabijeciho procesu.

Stejne bulk, absorbce a float jsou u lifepo jen slova. kdyz si vsechny ty kroky v mppt nastavis na 54,4V nebo 54V lifepo se nabije na 100% uplne stejne.
Naposledy upravil(a) glottis dne úte pro 13, 2022 7:32 am, celkem upraveno 1 x.
ElektroEzs
Příspěvky: 1169
Registrován: stř zář 21, 2022 10:03 am
Lokalita: okolí Teplic
Systémové napětí: 48V
Výkon panelů [Wp]: 5460
Kapacita baterie [kWh]: 14,4
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: SmartShunt 500A

Příspěvek od ElektroEzs »

Zapornou pripojnici mam uzemenou mam nechat uzemeni za SmartShunt nebo pripojit pred SmartShunt na stranu baterie?Diky
1: JZ 5460 Wp Ja Solar, MPPT 250/100, 2x parallel Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + SmartShunt 500A

2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
glottis
Příspěvky: 2165
Registrován: stř úno 02, 2022 10:30 am
Lokalita: okolí Mělníka
Systémové napětí: 48V
Výkon panelů [Wp]: 13000
Kapacita baterie [kWh]: 15

Re: SmartShunt 500A

Příspěvek od glottis »

Jako uzemneni minus polu baterie? Cekal bych, ze to je jedno nebo ze to udelas na strane baterie. Zemenim by nemel v normalnim stavu tect proud takze by to nemelo ovlivnit mereni ale doporuceni victronu jsem k tomu necetl. Ja baterii zatim neprizemnil.
glottis
Příspěvky: 2165
Registrován: stř úno 02, 2022 10:30 am
Lokalita: okolí Mělníka
Systémové napětí: 48V
Výkon panelů [Wp]: 13000
Kapacita baterie [kWh]: 15

Re: SmartShunt 500A

Příspěvek od glottis »

glottis píše:mppt vam prepne do float driv nez je baterie nabita a klesne proud. Kdyz bude float 52,8 a charged 55 tak se ten soc nikdy nevyresetuje.

Proste si tam nastavte co chcete ale aby se resetnul soc musi dojit k tem trem podminkam najednou v jedno jake fazi nabijeciho procesu.

Stejne bulk, absorbce a float jsou u lifepo jen slova. kdyz si vsechny ty kroky v mppt nastavis na 54,4V nebo 54V lifepo se nabije na 100% uplne stejne.
A jeste ... samozrejme muzete si nastavit charged na vyssi nez float ale pravdepodobne budete muset nastavit tail current na takovou hodnotu, aby nastalo to splneni. Ja mam treba charged 54,2V, tail 0,5% (1,5A u 300Ah baterie) a mppt nastavene na 54,3V ve vsech modech nabijeni.
ElektroEzs
Příspěvky: 1169
Registrován: stř zář 21, 2022 10:03 am
Lokalita: okolí Teplic
Systémové napětí: 48V
Výkon panelů [Wp]: 5460
Kapacita baterie [kWh]: 14,4
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: SmartShunt 500A

Příspěvek od ElektroEzs »

Tak dle vyjadreni Neosolar tam ma byt ABS napeti v mem pripade 55,2V - 0,2V. Jinak ja uzemim az SmartShunt.
1: JZ 5460 Wp Ja Solar, MPPT 250/100, 2x parallel Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + SmartShunt 500A

2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
Soban
Příspěvky: 3530
Registrován: pon úno 07, 2022 10:11 pm
Lokalita: Zlaté Hory / Olomouc
Systémové napětí: 24V
Výkon panelů [Wp]: 3600
Kapacita baterie [kWh]: 16
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Zlaté Hory

Re: SmartShunt 500A

Příspěvek od Soban »

Samozřejmě vše je o nastavení na konkrétní systém aby když přejde mráček to nezmátlo ten shunt.

Jinak každý mppt to bulk napětí nějakou dobu drží než přejde do floatu, takže to chce to napětí nastavit kousek pod bulk, taky v mppt nastavit rozumnou dobu absorption time atd.....

Prostě doladit si to musíš podle konkrétních podmínek, typu mppt atd....
