Návrh poloostrovnej FVE pre začínajúceho nadšenca do FVE

[Mex]

Tu bednu určitě přizemni, to je vždycky dobře.

Ale s tím zemněním nějakého pólu baterky, jak píše cipis - s tím bych tada byl opatrný.
Nevím, co máš za měnič. Ale spousta měničů uzemnění kteréhokoli pólu baterky nesnáší.
Tady bych opravdu napřed hodně přemýšlel a studoval, než bych to uzemnil.

[cipis]

Stačí si přečíst nějaké odstavečky, jak je to se zdroji SELV/PELV.
SELV je totálně izolovaný systém, takže se musí jistit oba póly a nesmí se zemnit kastla - ta musí být izolovaná.
Jenže to tady asi nepůjde, že, když je tam ta svorka. Takže je to "jen" PELV, a baterka má kostru uzemněnou, a pokud měnič vyžaduje nezemnit jeden pól, tak musí být odpínání obou pólů.
Prostě pokud nechci nebo nesmím uzemnit jeden pól, musím jistit oba.

[Mex]

Spíš by si měl tazatel přečíst dokumentaci ke svému měniči, než přijme "skvělou" radu, aby si uzemnil jeden konec baterky.

[cipis]

A vyse pisu asi co? Pokud to menic vyzaduje, ze se nesmi zemnit jeden z polu, tak pak musi byt jisteny oba poly.

[Ghost86]

No, je to DEYE SUN-12K-SG05LP3-EU-SM2.

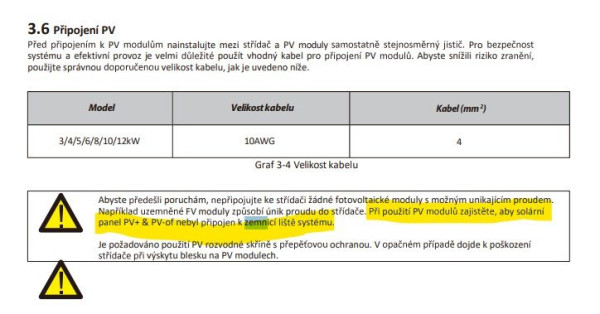

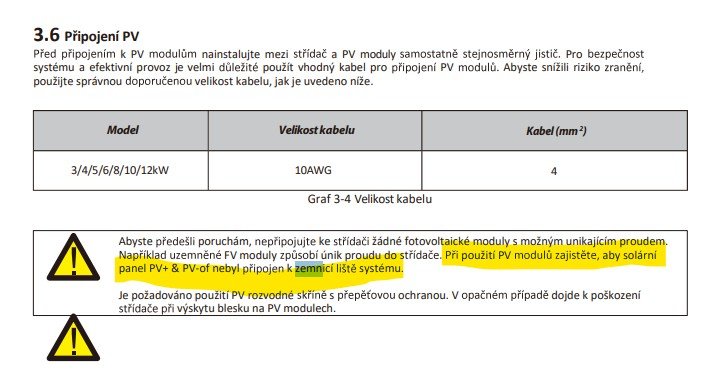

Manual som pozeral a pise sa tam o uzemneni DC toto:

Inac manual je tu: https://eshop.jm-tech.sk/fotky22974/fot ... ual_CZ.pdf


Cize z toho my vyplyva, ze uzemnit len tu bednu?

[Migel]

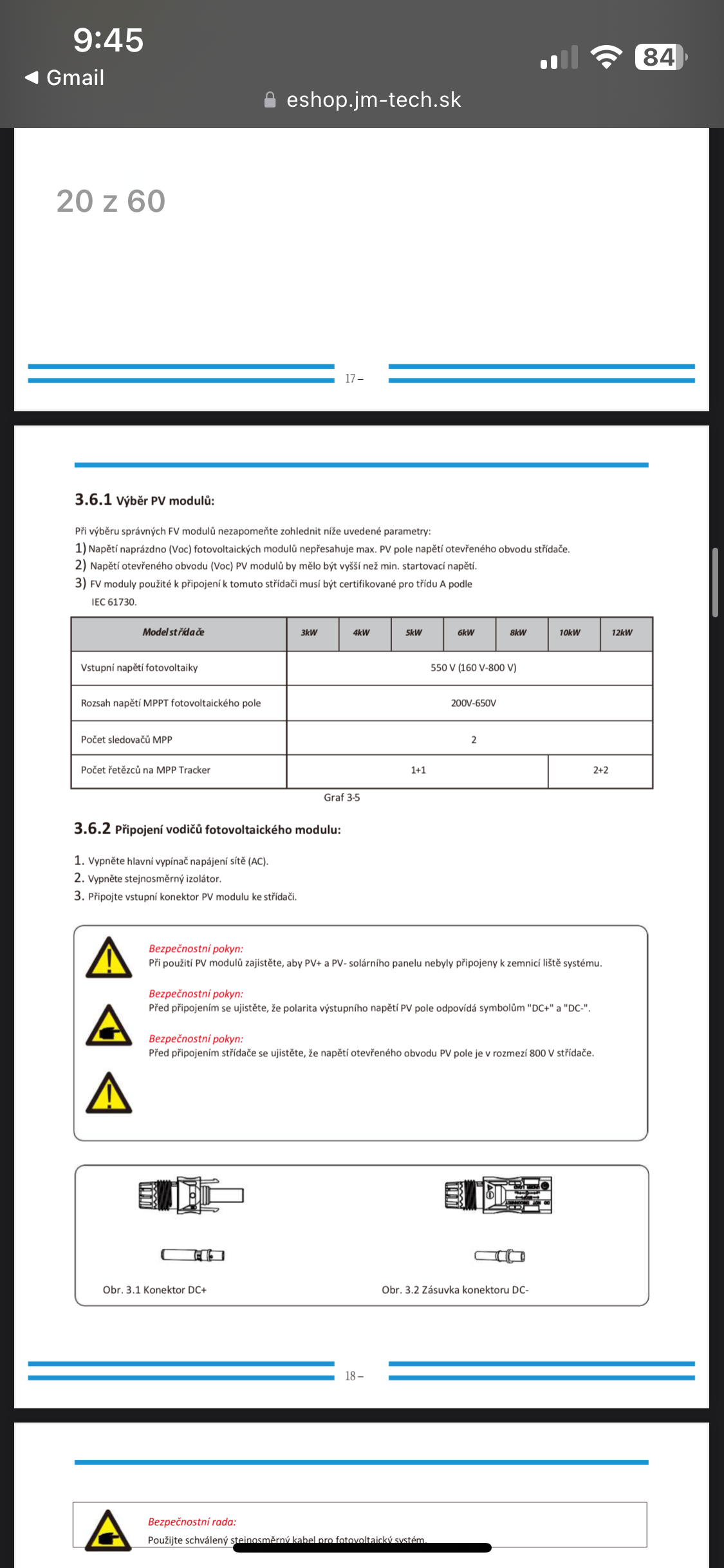

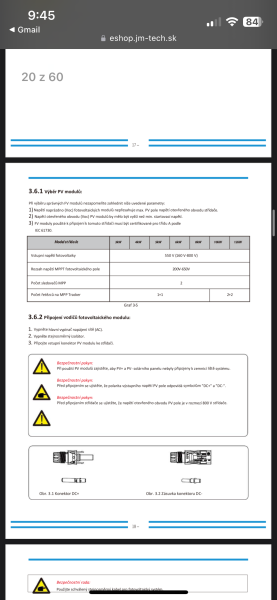

A pise sa tam aj ze panely by tiez nemali byt spojene s uzemnenim.

Bateriu riadne prestudovat alebo rozobrat kryt a pozriet sa ci nahodou nema jeden pol spojeny stou zemniacou svorkou.Ak ano nepripajat to.Ale odistit oba poly, tak ako uz bolo napisane.

[Ghost86]

OK Migel, bateriu pozriem.

Co teda prosim znamena toto v mojom pripade?

Ja mam panely uzemene na zemny uzemnovac, ktory je spolocny pre ten objekt a teda aj pre MET kde je uzemeny DEYE menic.

[cipis]

Tak přizemňuješ rám panelů, ne vývody, když ti to měnič zakazuje. Ale tady je povinné odpínání na obou pólech bez ohledu, jak je to dál.
No a tím, že ti měnič zatrhnul zemnit jeden pól baterky, a ta má jen jednopólový jistič, tak to musíš připojit třeba přes dvojitou nožovku/pojistkový odpínač. Tj. 3f, kdy není prostřední poloha osazená a zapojená.

[Migel]

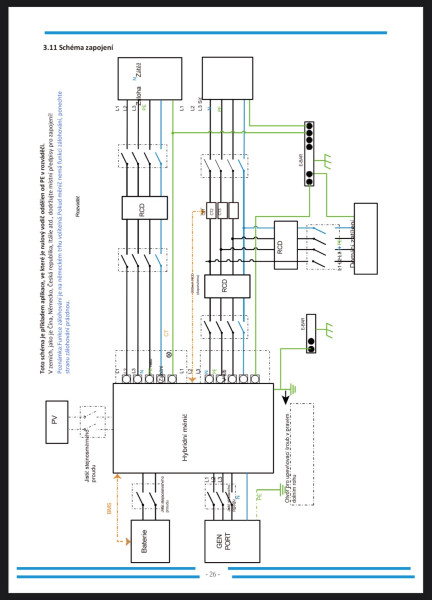

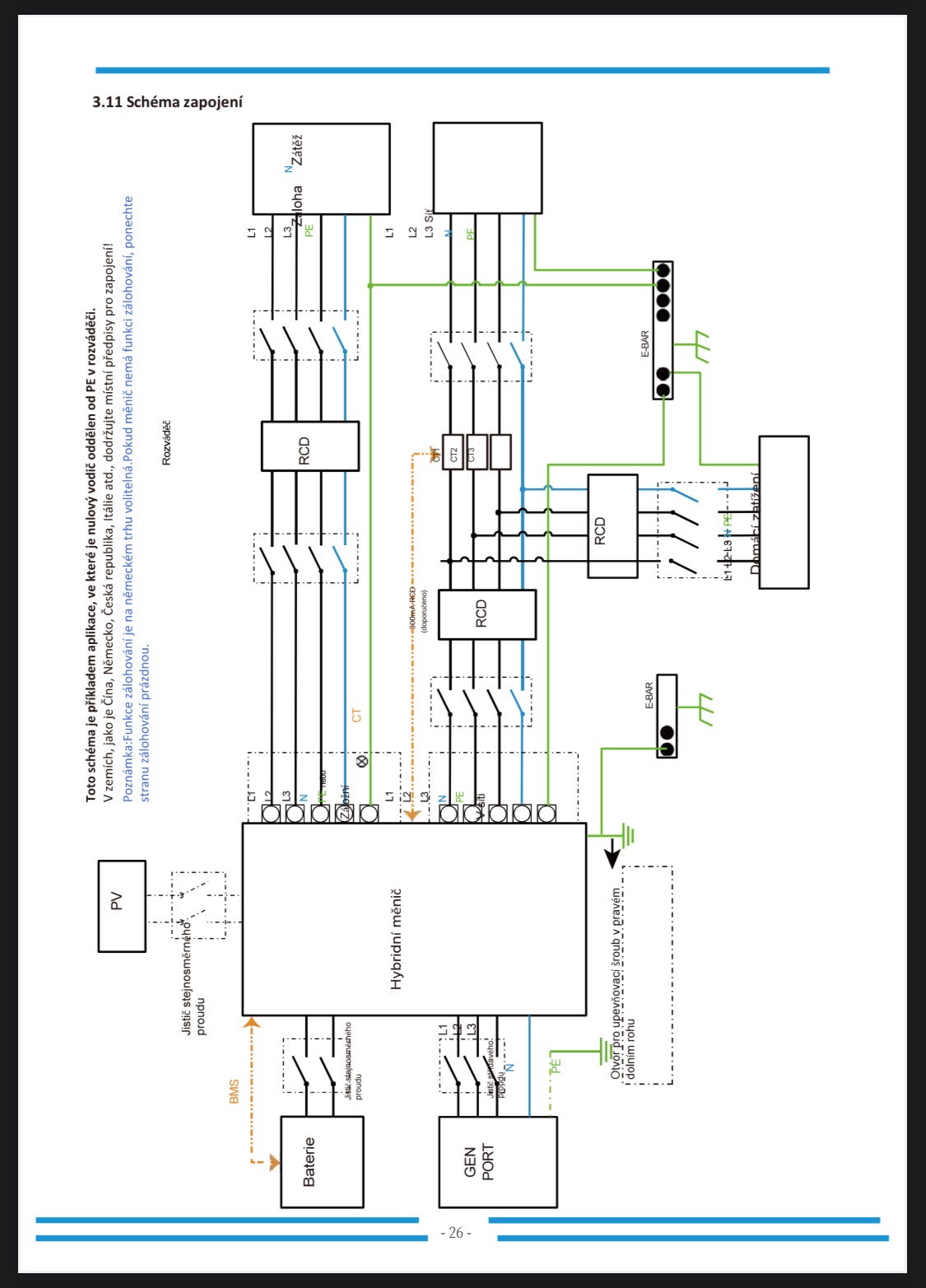

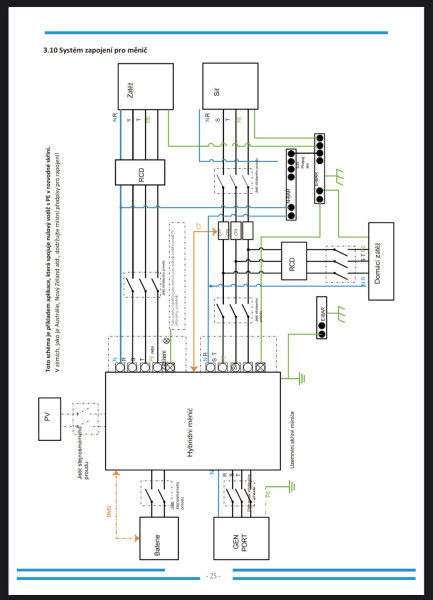

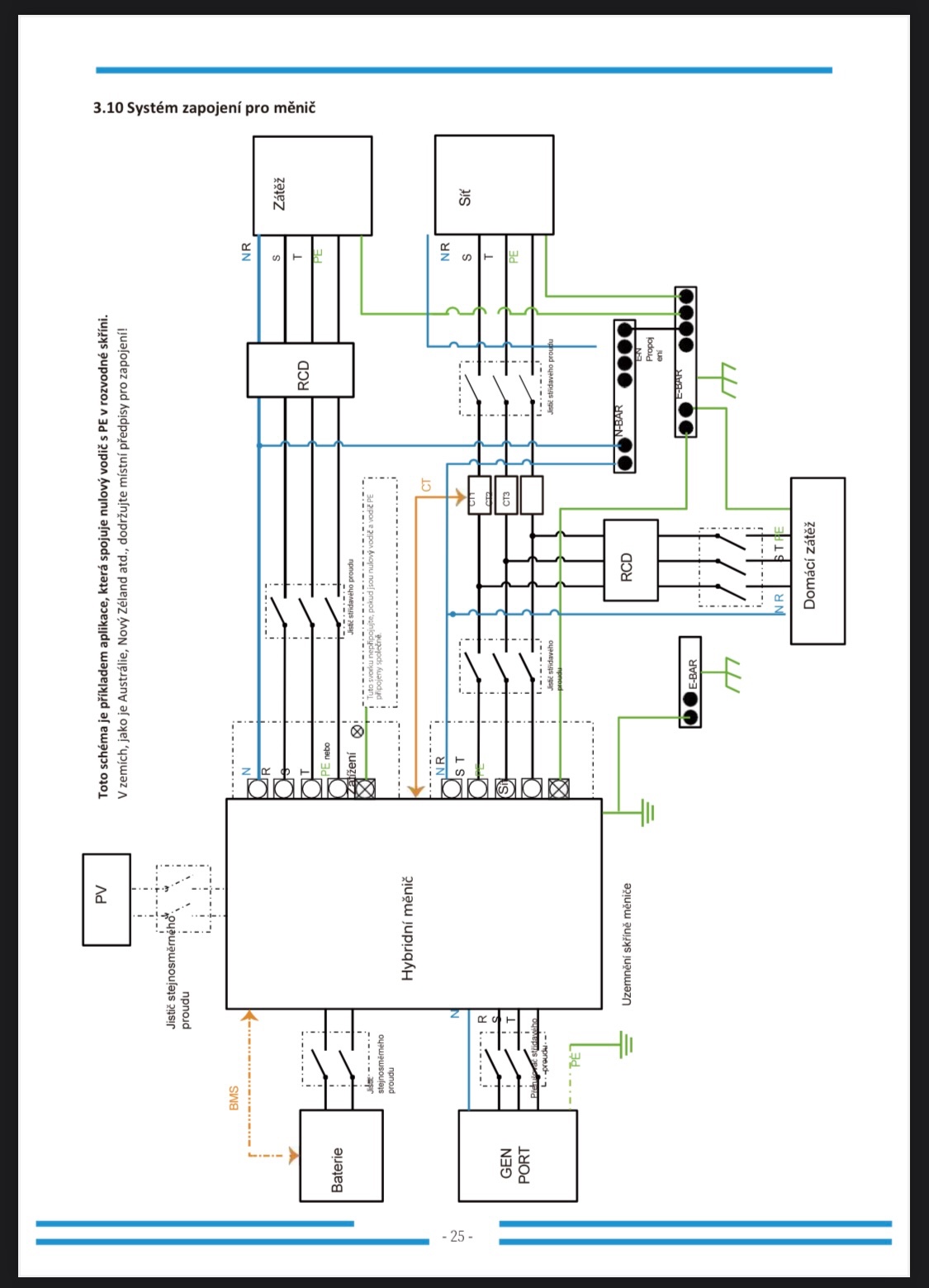

Konkretne o rame sa tam nic nepise..takze je to na zvazenie kazdeho.Ale su tam diagramy kde je vidiet ktore casti systemu by mali byt prizemnene a ktore tam prizemnene niesu...napriklad zrovna panely su tam neni.

[cipis]

Tohle ale nerozhoduje výrobce měniče ve svém manuálu, ale projektant, co navrhuje celou FVE, včetně rizik, požární bezpečnosti atd.
Pro něj je jen směrodatný ten požadavek nezemnit plus nebo mínus, tomu musí přizpůsobit celou instalaci. Pro nás z elektrického hlediska je podstatné to jištění všude obou pólů.

[Ghost86]

OK "projektant" mi navrhol uzemenie ramov a to je zrealizovane.

Kostra menica je tiez uzemnena zž 16 priamo na METku a teraz tu bateriu:
- cize mam zistit ci nejaky pol je spojeny s kostrou? Staci ked to prepipam?

Ak bude, tak zemnenie nezapajam. Je to tak?

[cipis]

To najdeš v pdfku od baterky. Pokud ale tu kostru neuzemníš, tak tu celou krabici musíš odizolovat, aby na to nikdo nemohl šáhnout a aby se to nemohlo s něčím dotknout. Pokud je to plechové, jakože asi ano, tak to bude ještě zajímavé.

[Ghost86]

Baterka je vyskladana, ziadne PDFko nemam. Mozno najdem manual od boxu. Box je kovovy, celkom hruby plech

[Migel]

Jak vyskladana?..to neni od nejakeho vyrobcu?

[Ghost86]

Nie. Je to DIY bateria. Box, podobny ako tu maju bezne.

Tento https://elektro.bazos.sk/inzerat/190067 ... jk-bms.php

[Migel]

Lebo mne to prislo podla tej fotky tej baterky co si sem dal akoby to bolo komplet vyrobeny kus.Tak potom to bude pravdepodobne neprepojene.

[Ghost86]

Je to teda tenbo box https://elektro.bazos.sk/inzerat/190067 ... jk-bms.php

Pozriem ako je to zapojene.

[Migel]

Tak ono istic pouzit pri baterii a este tvrdit toto:
"Vylepšený istič namiesto poistky (bezpečnejšie a praktickejšie riešenie)". <----vystrihnute z inzeratu dotycneho.
Kedze bateria ma obojsmerny tok energie tak poistka je urcite bezpecnejsia ako ten istic.
A treba ju dat aj na plus a na minus.

[Ghost86]

Cize tie nozove poistky treba dat aj plus a minus?

Co som pozeral nejake navody, takmer vsetci to mali len na kladnom pole.

Tie nozovky, tam zatial nemam, ale mam v plane ich doplnit.

[Migel]

Nechce sa mi citat spetne ze ci si pisal kolko tych baterii budes mat, ci planujes viacej kusov paralelne.
Ak by si mal viacej paralelne tak ti stacia aj na valcove poistky odpinace ktore su napriklad do 125A.
Ak ma niekto isteny len plus tak ma na to dvovod ale neznamena to ze aj druhy moze istit len plus Vsetko to zalezi od kompletneho zapojenia systemu.Preto sa treba na to pozret ako na celok a nie len na jednotlivy komponent.

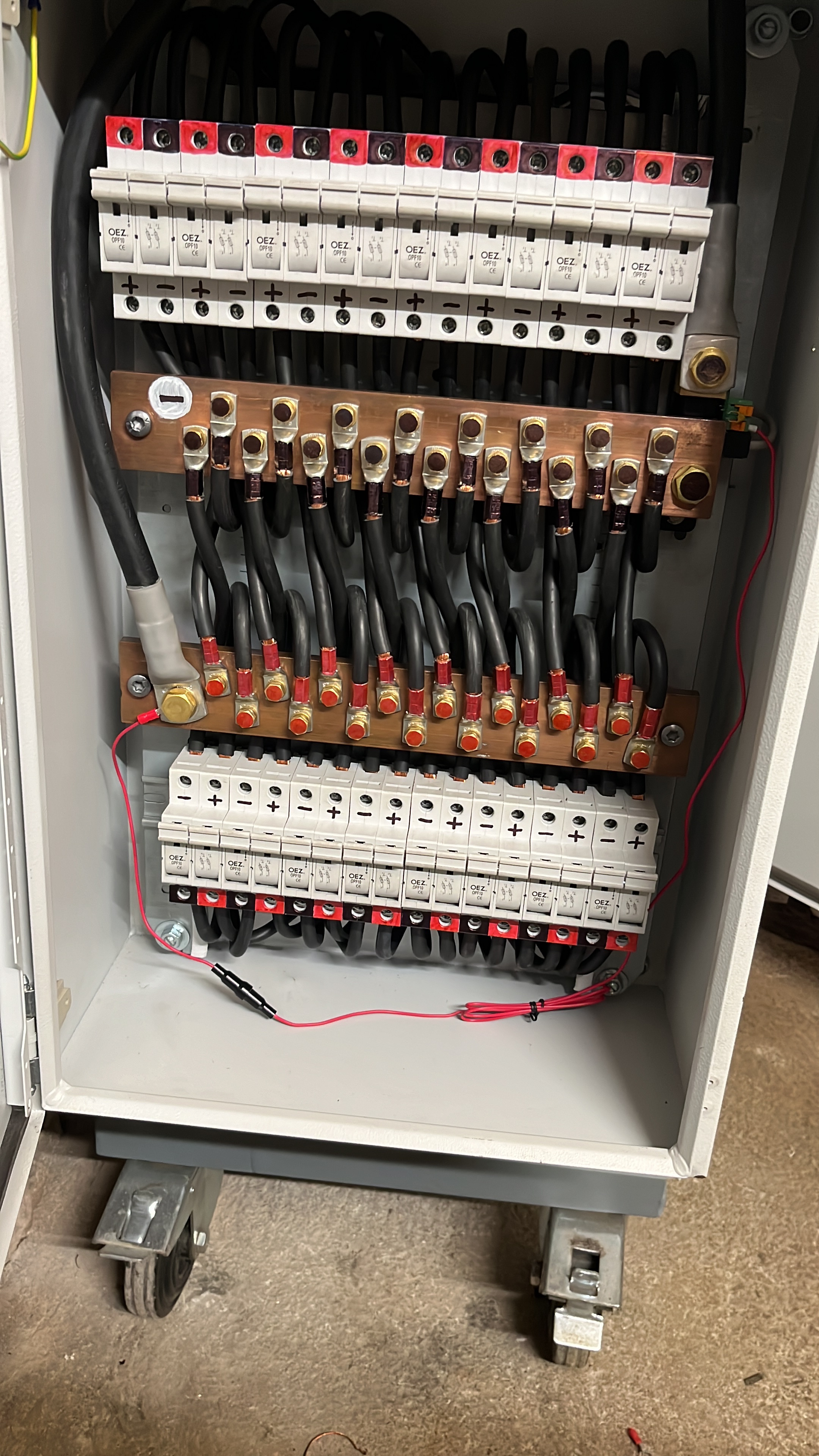

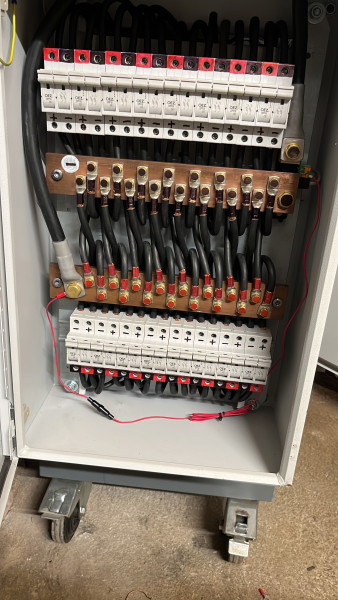

Ja istim vsetky baterky plus aj minus.Takto:

Su tu uzivatelia ktory maju fakt ze kopu baterii a tiez to istia plus aj minus.

Edit:
Je to starsia fotka bez popiskov, tak keby mal niekto problemy s oznacenim tak popisky su uz davno prilepene
