Môj pokus o nízkorozpočtovú malú FVE

[vlkazajac]

"...ale prestavenie napätí float, boost a equal. nefunguje - síce akože zapíše ale o moment sa tam znovu objavia pôvodné hodnoty..."
Laická domnienka :
Podobne, ako pri importe dát pomocou NB. Zrejme tam treba niekde zapísať "READ".

[antoni_sk]

samozrejme mám povolený zápis - rovnako ako tie percentá nabitia, vybitia, dni equalizácie - tam zápis funguje bez problémov

[antoni_sk]

Ahojte,
bol som 11 dní na dovolenke, takže som pred odchodom vypnul FVE:
- istič DC od bateriek k meniču
- istič DC od bateriek k regulátoru
- istič DC od panelov k regulátoru
Dnes by som chcel znovu zapojiť FVE - mám normálne ponahadzovať ističe v správnom poradí, alebo je nutné to zas riešiť cez kábel so žiarovkami ?
Batérie majú 24,9 V

[diablo007]

Kondenzatory mají raději pomalé nabití takže doporučuji žárovku

[antoni_sk]

OK, takže mínus póly ističa prepojím vodičom, a plusové póly ističa prepojím vodičom so žiarovkami ?
Chvíľku počkám, odstránim oba vodiče a DC istič normálne zapnem.
Toto spravím na ističi pre regulátor a pre menič.
Istič od FV panelov normálne zapnem večer ked už nebude slnko svietiť na panely.
Tak ?

[brumlaj]

OK, takže mínus póly ističa prepojím vodičom, a plusové póly ističa prepojím vodičom so žiarovkami ?
Chvíľku počkám,

Ano

odstránim oba vodiče a DC istič normálne zapnem.

Ne. Prostě sepneš jistič a potom při spojeném jističi odstraníš žárovku a propoj

Toto spravím na ističi pre regulátor a pre menič.
Istič od FV panelov normálne zapnem večer ked už nebude slnko svietiť na panely.

Třeba, tady to je jedno kdy jej sepneš.

[Vitek]

Nemusí to být nutně žárovka, koneckonců taky je používám ( žárovky ). Stačí i docela velký rezistor který je naprosto zanedbatelně velký oproti patici, žárovkám atp. Když budeš počítat 50 ohmů, tak ti při 50V baterii při sepnutí poteče max 1 A.

Žárovka? odpor se studeným vláknem je hodně malý - důvod proč např 100W žárovka na 230V při sepnutí občas vyhodí i jistič 25A. což máš vákon špičkový dost velký. jasně s 1/5 napětím je výkon ve zkratu 1/25 ale budiž.


Zdar V.

Já to budu předělávat na rezistory protože to je menší a podle mého názoru bezpečnější.


Ve finále

[antoni_sk]

Takže pred pár týždňami v čase nástupu obdobia temna a depresii, po prečítaní mnohých vašich príspevkov som sa rozhodol rozšíriť môj existujúci FV stav na etapu 2020:
- rozšírenie počtu panelov z 3 na 6 - 3ks CSUN 280Wp panelov sú už v garáži
- zakúpenie dalšieho - druhého PWM regulátora EPSOLAR LS3024B (30A) - už je na ceste z číny kedže na SK ani CZ sa už v rozumnej cene nedal zohnať
- zakúpenie ďalšieho sinus meniča Solluowil 1200W - už je doma
- včera narezané L hliník. profily na stavbu štyroch trojuholníkových podstavcov pod panely, kábel 6mm2 tiež už doma
- súčiastky na 2ks Kybosovho vyťažovača by už mali byť, len to dať nejako spolu dokopy. Z číny tiež cestujú nejaké moduly vhodné ako sofistikovanejšie vyťažovače - uvidím vyskúšam.
- na ceste tiež nové DC ističe na istenie+odpojovanie nového regla, meniča, panelov

Zámysel je nasledovný:
Využitie "prebytkov" z panelov na predohrev TUV - jej doohrev asi v novom (plánovanom) kombinovanom kondenz. kotly pre topení a prietokový ohrev vody - tu asi Protherm Gepard - dúfam že tento kotol vie na výstupe dať TUV o požadovanej teplote a teda vie si plynulo modulovať výkon horáka aby na výstupe bola konštantná požadovaná teplota.
V pláne je zakúpiť elektrický bojler - asi Dražice 125l, výmena jej špirály za špirálu 3x500W AC.
Kŕmiť AC prúdom by mal nový Solluowil menič cez dva vyťažovače. Prvých 500W do špirály pod Float napätím z panelov, druhý by som chcel spínať od napätia z panelov (nie podľa U bateriek) - ešte nemám do detailu premyslené pretože U bateriek teoreticky môže byť aj nad 36V čo už by bolo asi veľa pre SSR-ko.

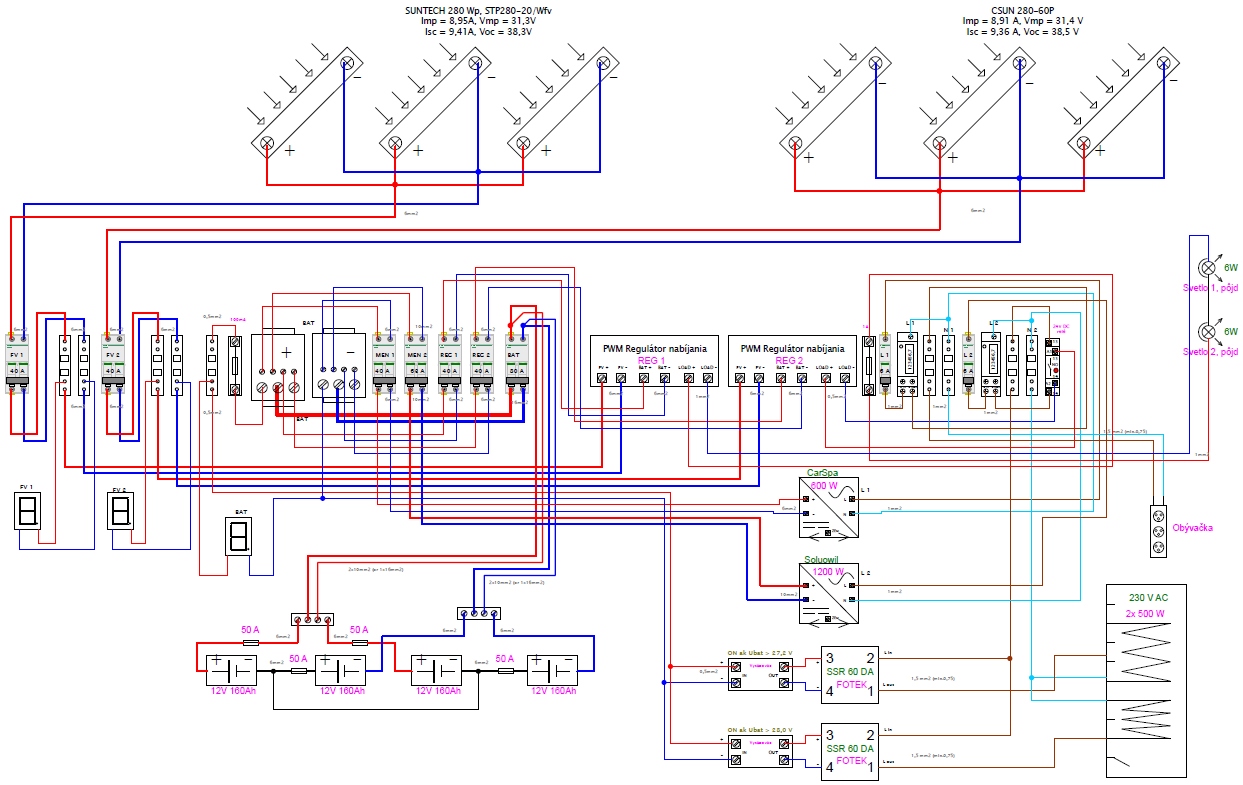

Mám nakreslenú aj schému ktorú tu dávam na pripomienkovanie
Existujúci stav: 3x Suntech panely, regulátor 1, menič 1 - Carspa, batérie, istenie týchto prvkov, rozvod z meniča 1 do obývačky, osvetlenie pôjdu... ostatné je fáza r.2020.

[antoni_sk]

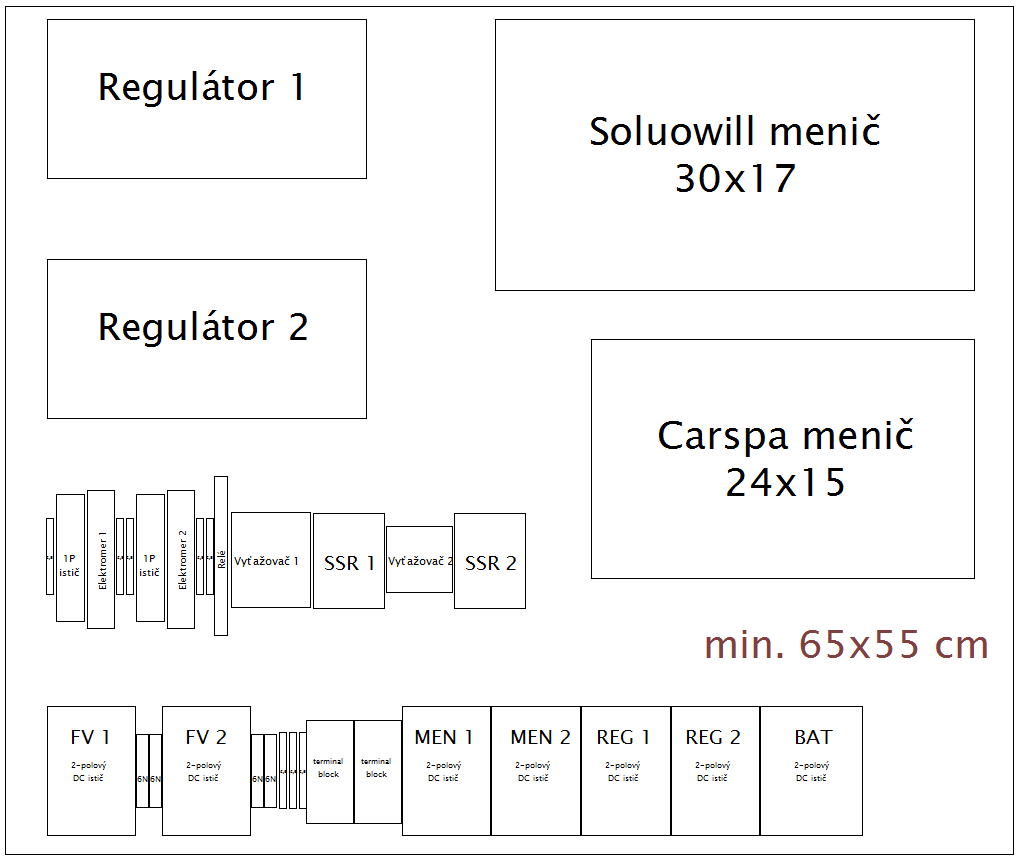

Plán rozmiestnenia prvkov na železnom plechu ktorý bude uchytený na tehlovej stene.
Rozmiestnenie 2-polohových DC ističov ktoré slúžia aj ako odpínače je naplánované tak aby sa pri VYPínaní išlo z ľavej strany doprava, pri ZAPínaní zas opačne.

Pripomienovanie samozrejme vítané

[antoni_sk]

Takže malý update - dnes ma potešili 3 veci a poriadne nasr@la jedna...

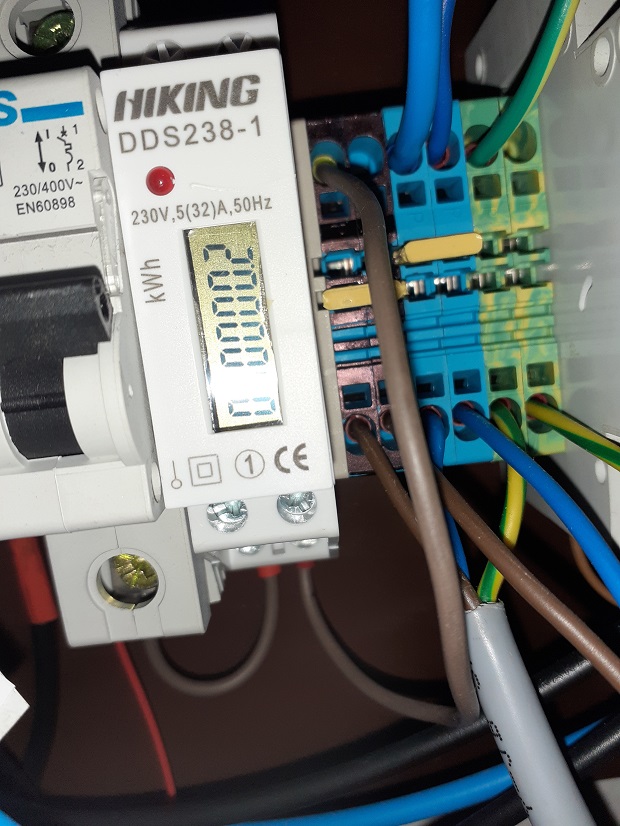

Došli mi dva balíčky - v jednom 2ks digit.elektromerov a v druhom 2ks SSR a jeden chladič na SSR. Jeden elektromer som hned zapojil za menič - LED-ka bliká, displej funguje.

Následne som sa teda znovu pustil do môjho nefunkčného vyťažovača, pripojil SSR a potvrdil sa mi názor že za to že nefunguje nie je tým že nebolo zapojené SSR... takže som teda znovu prepájkoval spoje - nič, vyletoval som 10k odpor a nahradil 10k + 2k, ale nič... Tak zúfalý kukám na papier so schémou, znovu pozerám ako sú z druhej strany spravené prepoje a v tom mi zaplo že som asi už naozaj starý ..... ako mi občas vraví moja "žena" - zabudol som spraviť vodivú cestu od jedného uzlu k druhému...
Pripájkoval cestu a

[antoni_sk]

Včera mi dorazili znovu nejaké blbostičky z Ali, takže malý referát:

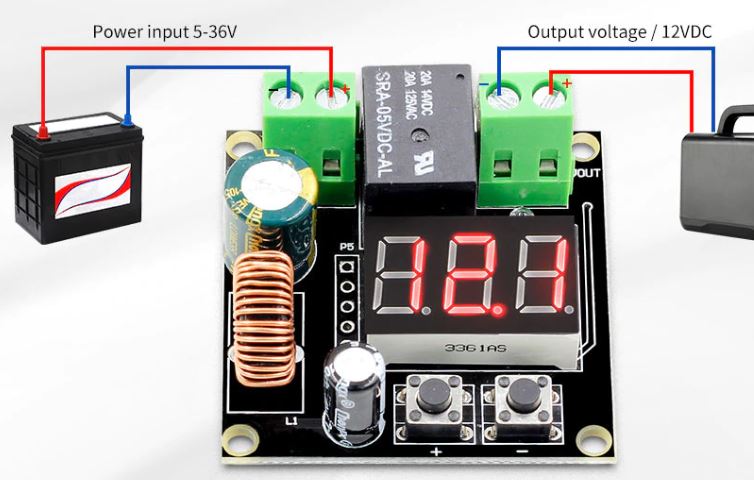

Ked som začal riešiť nejaký vyťažovač pre moje budúce potreby, po dlhom hľadaní som narazil na tento celkom zaujímavý a lacný produkt:

Popis v obchode je dosť zmätočný pretože v jednom popise je napísané že je pre 6-60V DC, v obrázku zas že pre 3-36V DC, v inom zas že 7-80V DC...
Výstup podľa jedného popisu je rovnaký ako vstup, na obrázku zas že 12V DC.
Aký je skutočný rozsah vstupného napätia netuším - môj "laboratórny" robený zdroj je len do 33V.
Môžem prezradiť že výstup je rovný tomu čo je na výstupe.
Dizajn, PCB aj osadené súčiastky vyzerajú veľmi dobre. Presnosť nie je bohvieaká, multimeter aj zdroj ukazoval o pár desatín V rozdiely.
Dá sa jedným tlačidlom nastaviť pri akom U má relé zapnúť, a druhým tlačidlom hysterézia vypnutia, ja som nastavil 0,1V hysteréziu ale skutočnosť bola trochu horšia.
Každopádne sa to dá v kombinácii s nejakým SSR alebo relé využiť napríklad ako vyťažovač, respektívne ako ochrana proti nízkemu napätiu alebo vybitiu AKU.

[niceman]

antoni_sk vyzera to zaujimavo
aku to ma vlastnu spotrebu?
odkaz na tu vec by sa tu nedala dat? dik

[volente]

Dej sem prosím odkaz, vypadá to spíše na nejaký DC-DC měnič. Na co by byla na napěťovém relé ta velká tlumivka mi není jasné.

[matobabetak]

takze ak mam napr nabijanie baterie nastavene na 30V a dosiahne sa nastavene napetie zopne rele, ok ale nestane sa ze to bude stale zapinat a vypinat ? ak by slo nastavit aj vypinacie napetie bolo by to fajn, tiez poprosim odkaz

[diablo007]

Zapínání a vypínání je dáno tou hysterzí

[antoni_sk]

Rád poslúžim - ja som bral tu:
https://www.aliexpress.com/item/3287321 ... 4c4djZugyc
Funguje to opačne - ako ochrana podbitia batérie - napr. nad 25V zopne relé a napr. prihystérii 0,5 = 24,5V ho vypne.
Na ceste mám ešte lepší model na ktorom sa dá nastaviť aj discharge režim aj charge režim...
Nie je to DC menič - aké napätie je na vstupe, tak také je aj na výstupe ked sa relé zapne

[antoni_sk]

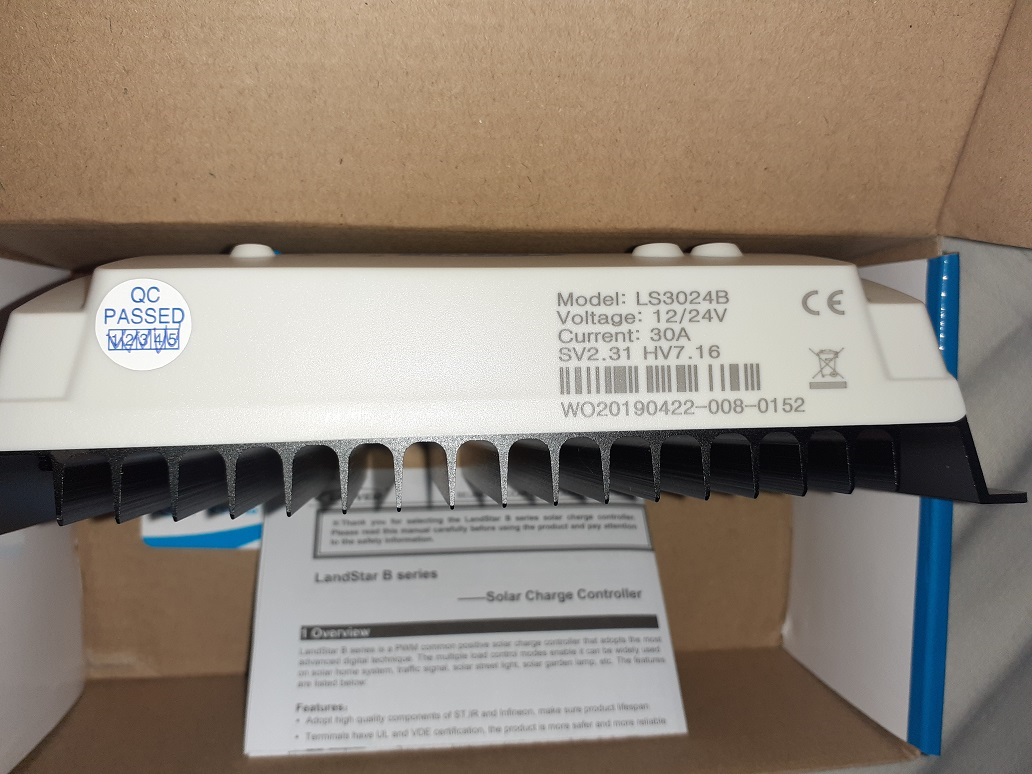

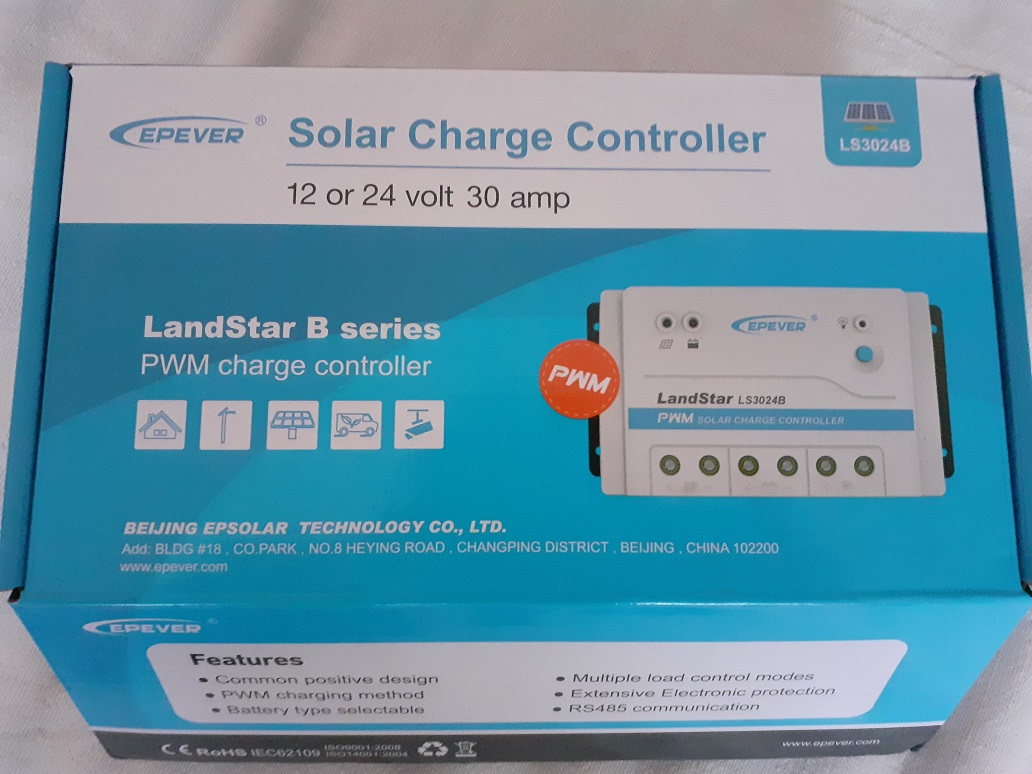

Malý update - včera konečne po 2,5 mesiaci od objednávky z ALI dorazil regulátor LS3024B, ale už v novom dizajne a pod novou značkou EPEVER (miesto EPSOLAR).
Ale zas ma potešilo že prišiel bez colných poplatkov

[dumi]

Kolil.si za nej dal?

[Matess]

doporucuji rozdelat a zkontrolovat chlazeni mosfetu. Obcas tam byva upadle neco co jej spojuje s chladicem. PWM je jednoducha vec... melo by to chodit pokud se vhodne zvoli panel a zapoji se na to polovina proudu nez na jaky je to psane. Kazdopadne jsme zvedav na zkusenosti...

[dumi]

Mam stejne, ale.jen 20A verzi. Koupenej tady v cechach asi za 500Kc v eshopu. Funguje v pohode. Myslim, ze je to dobrej kus HW.
[img]//uploads.tapatalk-cdn.com/202001 ... 566cb9.jpg[/img]
