Balancery pro LiFe baterie postavené na MAX921 jsou komparátory s integrovanou referencí a nastavitelnou hysterezí. Každá deska obsahuje čtyři balancery, termostat pro ventilátor a pojistku, přičemž balancovací proud je nastaven na 10A s možností zvýšení výměnou odporu nebo tranzistoru. Termostat umožňuje řízení chlazení a alarm při vyšší teplotě. Desky jsou navrženy pro 4S články s napětím spínání 3,65 V a rozepnutí při 3,6 V. Součástí jsou podklady včetně schémat, gerberů a kusovníku pro snadnou výrobu a montáž.
- kodl69
- Příspěvky: 8490
- Registrován: sob črc 19, 2014 8:56 pm
- Reputace:1103
- Lokalita: severně od Brna
- Systémové napětí: 48V
- Výkon panelů [Wp]: 8000
- Kapacita baterie [kWh]: 12
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Lokalita:severně od BrnaSystémové napětí:48VVýkon panelů [Wp]:8000 Kapacita baterie [kWh]:12
Re: Balancery pro LiFe - MAX921
Já mám starší variantu z eskutru s externím tranzistorem, balancuje to tak 3-4 A, podle teploty, a jsou chvíle, kdy je to málo, ale dalo by se tomu předejít inteligentnějším řízením balancování.
ostrov skoro 8kWp neustále ve stádiu zrodu: smartshunt(ex WBJR), MPPT150/45, MPPT 250/100(ex midnitesolar 150 clasic lite), 16S a různě P cca 340Ah Winston, MP II 5000,( ex Powerjack 8kW, ex samodomo cca 4kW). 48V DC rozvody a spotřebiče.
- mobilik
- Příspěvky: 2677
- Registrován: úte úno 04, 2014 9:06 am
- Reputace:266
- Bydliště: Neďaleko Košic (SR)
Re: Balancery pro LiFe - MAX921
No ako to skoncilo?Je uz nieco dotiahnute do konca. Uz budem musiet riesit balancer...
Najprv sa učíme chodiť a hovoriť, neskôr sa učíme sedieť a držať hubu... :stupidme:
Hybridná FVE dom: 6,3kWp, Victron Energy, 12kWh Pylontech+GB-Aku
On-Grid FVE dom: 3,6kWp, FRONIUS AC Coupling+VB
OFF-Grid FVE chata: 1,5kWp, Axpert, PCM, 200Ah/24V 18650
Hybridná FVE dom: 6,3kWp, Victron Energy, 12kWh Pylontech+GB-Aku
On-Grid FVE dom: 3,6kWp, FRONIUS AC Coupling+VB
OFF-Grid FVE chata: 1,5kWp, Axpert, PCM, 200Ah/24V 18650
- willcz
- Příspěvky: 590
- Registrován: úte zář 06, 2016 2:52 pm
- Reputace:106
Re: Balancery pro LiFe - MAX921
Omlouvam se, lehce nestihammobilik píše:No ako to skoncilo?Je uz nieco dotiahnute do konca. Uz budem musiet riesit balancer...

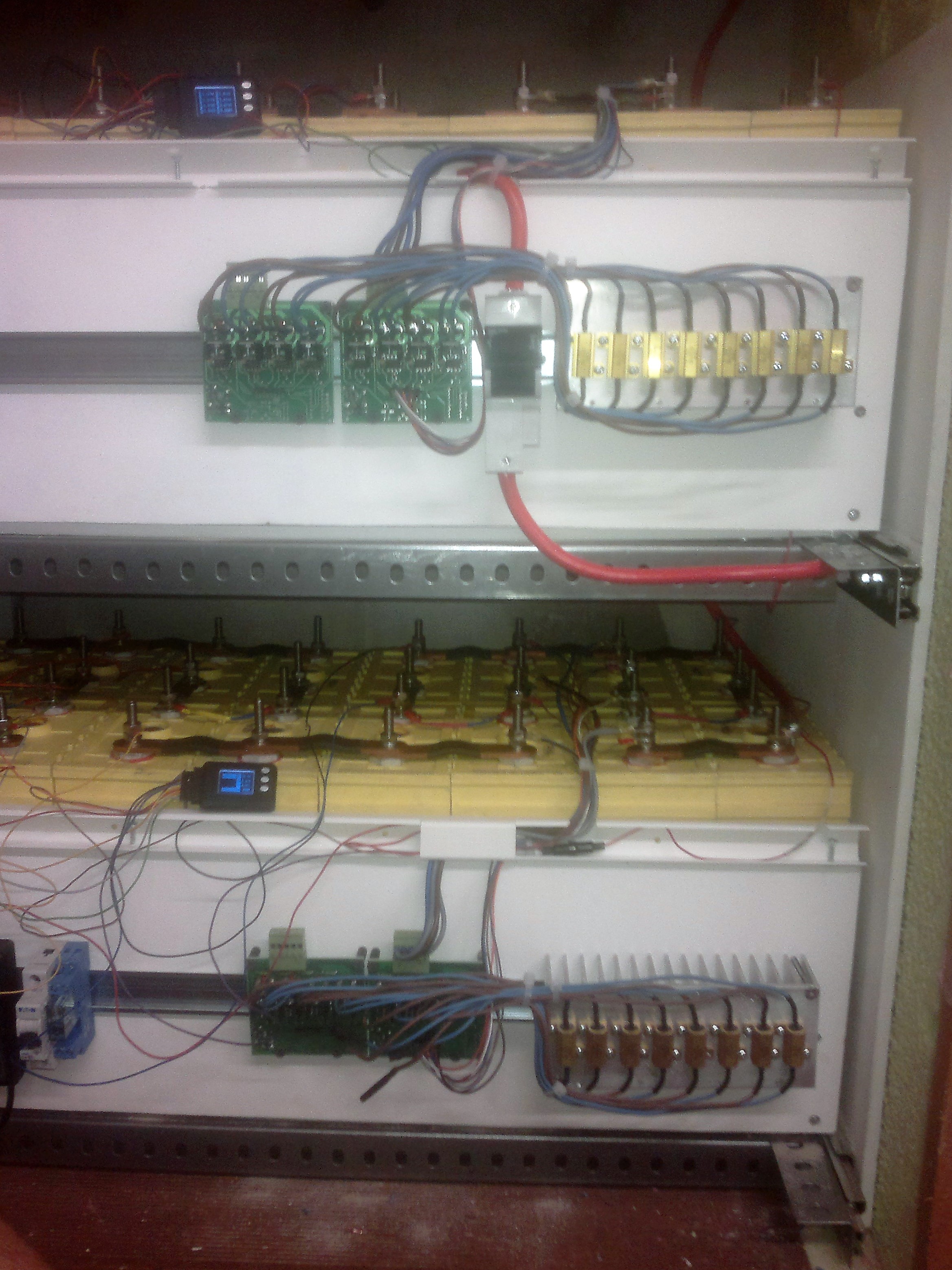

Balancery jsou hotove, otestovane. Mam je aktualne nasazene tady na me suplikove baterii
Balancuji 10A, ve vychozim osazeni spinaji pri 3.65V, rozpinaji pri 3.60V, da se to ale lehce poladi zmenou odporu na desce.
Doladim dokumentaci a dam sem.
Tady je obrazek z montaze. desky sedi na chladic, ale takto mi to zabira mensi hloubku.
- mobilik
- Příspěvky: 2677
- Registrován: úte úno 04, 2014 9:06 am
- Reputace:266
- Bydliště: Neďaleko Košic (SR)
Re: Balancery pro LiFe - MAX921
No, vizera to skvele.
Tak ked si najdes cas, tak mozes nieco okolo toho popisat.
A planujes riesit to aktivne balancovanie a monitoring ako tu bolo spominane?
Tak ked si najdes cas, tak mozes nieco okolo toho popisat.
A planujes riesit to aktivne balancovanie a monitoring ako tu bolo spominane?
Najprv sa učíme chodiť a hovoriť, neskôr sa učíme sedieť a držať hubu... :stupidme:
Hybridná FVE dom: 6,3kWp, Victron Energy, 12kWh Pylontech+GB-Aku
On-Grid FVE dom: 3,6kWp, FRONIUS AC Coupling+VB
OFF-Grid FVE chata: 1,5kWp, Axpert, PCM, 200Ah/24V 18650
Hybridná FVE dom: 6,3kWp, Victron Energy, 12kWh Pylontech+GB-Aku
On-Grid FVE dom: 3,6kWp, FRONIUS AC Coupling+VB
OFF-Grid FVE chata: 1,5kWp, Axpert, PCM, 200Ah/24V 18650
- willcz
- Příspěvky: 590
- Registrován: úte zář 06, 2016 2:52 pm
- Reputace:106
Re: Balancery pro LiFe - MAX921
Takze prikladam podklady pro balancery:
Je tam schema, desky v pdf a desky v gerberu.
Jeste trosku uklidim kusovnik a dopisu cisla dilu kde jsou koupene.
Samotny balancer je tedy pro 4S clanky, ve vychozi konstrukci je napeti 3.65V pro spinani, rozpinaci 3.6V, proud 10A, pri pouziti odporu 0,33R. Na desce je I termostat ktery muze ridit vetrak pro chlazeni odporu (nutne!)
Desky se daji dve vedle sebe prisroubovat na chladic, viz fotky co jsem daval drive. pripadne je mozne do otvoru dat fastony a dat odpory vedle (viz moje aktualni realizace)
Balancer ma rozdelenou silovou a merici cast. Popis pinu desky a zapojeni do systemu bud nasledovat.
Je tam schema, desky v pdf a desky v gerberu.
schema.pdf- (201.88 KiB) Staženo 413 x
- deska.pdf
- (241.22 KiB) Staženo 348 x
Gerber.zip- (23.13 KiB) Staženo 352 x
Samotny balancer je tedy pro 4S clanky, ve vychozi konstrukci je napeti 3.65V pro spinani, rozpinaci 3.6V, proud 10A, pri pouziti odporu 0,33R. Na desce je I termostat ktery muze ridit vetrak pro chlazeni odporu (nutne!)
Desky se daji dve vedle sebe prisroubovat na chladic, viz fotky co jsem daval drive. pripadne je mozne do otvoru dat fastony a dat odpory vedle (viz moje aktualni realizace)
Balancer ma rozdelenou silovou a merici cast. Popis pinu desky a zapojeni do systemu bud nasledovat.
- willcz
- Příspěvky: 590
- Registrován: úte zář 06, 2016 2:52 pm
- Reputace:106
Re: Balancery pro LiFe - MAX921

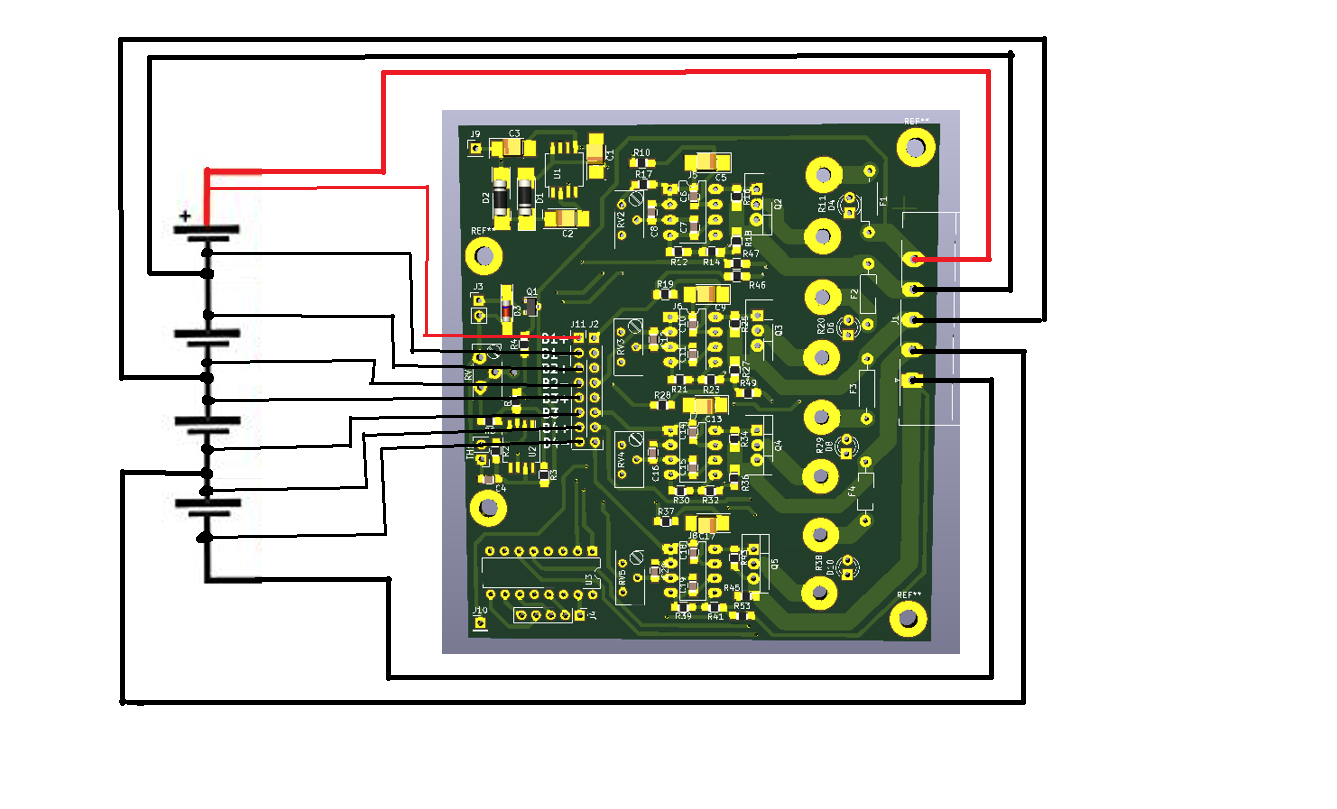

Nize je zapojeni baterii. Silove, jsou alespon 2,5mm2, merici mam 0,5mm2
merici vodice musi koncit az na baterce. tzn kdyz na pin vedou oba, tak jsou oba nakrimpovane do stejneho ocka, kdyz je merici samostatny, tak opet v ocku a na te spravne baterce.
merici vodice musi koncit az na baterce. tzn kdyz na pin vedou oba, tak jsou oba nakrimpovane do stejneho ocka, kdyz je merici samostatny, tak opet v ocku a na te spravne baterce.
- willcz
- Příspěvky: 590
- Registrován: úte zář 06, 2016 2:52 pm
- Reputace:106
Re: Balancery pro LiFe - MAX921
Tak snad posledni soubor a komentare.
Ohledne osazeni/neoseazeni komplet desky:
- RV2 - RV5 je mozne nahradit jen propojkou (spojit vsechny 3 piny) a napeti je pak nastaveno 3.65V spinani, 3.6V rozpinani.
- R46 - R53 se osazuji jen kdyz nechcete pouzivat sense konektor (v tom pripade ale durazne doporucuju co nejkratsi privody a idelane tak 4mm2)
- R5,7,8,9 + U3 je pouzita pro sledovani stavu balancovani nadrazenym systemem, tzn opet osadit dle pouziti.
Termostat jsou soucastky:
R1,2,3,4,6, C4, U2, Q1, D3, RV1 - v pripade nepouzivani termostatu, tak neosazovat.
Samotny termostat zvladne cca 0,5A ventilator, pri vetsi odberu pouzit rele.
Samotne komparatory bych asi osadil do patic. Na vykonove tranzistory doporucuju chladice, netopi moc, ale jistota je jistota.
Kusovnik zde:
Ohledne osazeni/neoseazeni komplet desky:
- RV2 - RV5 je mozne nahradit jen propojkou (spojit vsechny 3 piny) a napeti je pak nastaveno 3.65V spinani, 3.6V rozpinani.
- R46 - R53 se osazuji jen kdyz nechcete pouzivat sense konektor (v tom pripade ale durazne doporucuju co nejkratsi privody a idelane tak 4mm2)
- R5,7,8,9 + U3 je pouzita pro sledovani stavu balancovani nadrazenym systemem, tzn opet osadit dle pouziti.
Termostat jsou soucastky:
R1,2,3,4,6, C4, U2, Q1, D3, RV1 - v pripade nepouzivani termostatu, tak neosazovat.
Samotny termostat zvladne cca 0,5A ventilator, pri vetsi odberu pouzit rele.
Samotne komparatory bych asi osadil do patic. Na vykonove tranzistory doporucuju chladice, netopi moc, ale jistota je jistota.
Kusovnik zde:
- balancer.xls
- (39.5 KiB) Staženo 338 x
