Jaké rozvadeče na 3F Victron

[Migel]

Ked nieje uzemneny jeden z polov na DC strane tak treba istit oba poly plus aj minus

[eman]

A stačí vyloženě přizemnit - na ten šroub u měniče, kterým je přizemněný sám měnič? Nebo je na to nějaký pravidlo?

[Migel]

Vacsinou sa uzemnuje minus zbernica na strane DC.
Menic co ma vsebe zemniacu svorku (ked sa bavime o MP2) je len pre vnutorne rele na strane AC pre uzemnenie PE svorky a obal menica. DC stranu to neuzemni..musi sa zemnit zvlast, alebo ak sa neuzemni tak pouzit poistky na oboch poloch.

Edit: ak treba, tak treba to uzemnit DOSTATOCNYM kablom vacsieho prierezu na ekvisvorku kde mas natiahnute aj ostatne zemnenia..nie na kostru menica

[eman]

Tak všechny MP2 mám přizemněné 16mm2 lankem, tak z posledního MP2 bych vytáhl kabel ještě na sběrnici u baterek. Další extra kabel už tam asi nedotáhnu a zem jako zem.

[Migel]

Bohuzial....asi si ma nepochopil..budes ho musiet natiahnut teda mimo zlabu ak sa ti nezmesti do zlabu.hentym sposobom co si teraz napisal to vobec nerob.

[kodl69]

Zkusil bych logickou úvahu. Když uzemním - pol baterky a někde dojde ke zkratu +48V, třeba na kostru měniče, tak musí být průřezy vodičů takový, aby dřív vybavila pojistka, než ty zelenožlutý dráty začnou hořet plamenem. Takže pokud máš na MPII 5000 200A pojistky, tak 16mm2 je fakt málo, i kdyby to bylo jenom půl metru daleko.

[eman]

Jako, že mám baterie přizemnit 70mm2 kabelem? To je nějaká kravina ne. Ani v manuálu nic takového není.

[cipis]

No to kravina neni, jeste jednou se nad tim zamysli, co psal Kodl.
V manualu to nehledej, mas to napsano v norme.

[eman]

To je asi jednodušší dokoupit ty pojistkový držáky a doplnit je do rozvaděčů. Takový kabel prostě k baterkám nedotáhnu.

[Radar]

Vy máte 200A pojistky k MP 5000VA? Victron někde doporučuje pro volbu pojistky hodnotu proudu při jmenovitém výkonu/koef 0.85
Takže bych čekal kabeláž dimenzovanou na 80-100A, pojistka 100/125A.

Případně se, prosím, podělte, jak to máte technicky vyřešeno, protože není zrovna časté, že by byla technologie přímo u MET
a byla proveditelná možnost k systému natáhnout zemnicí kabel dimenzovaný na stovky A...

[Franta2776]

Já mám 160A pojistky a CYA 50mm,ale stačí i tenčí pokud jsou doma.

[Radar]

Victron píše v dokumentaci, že průřez uzemňovacího vodiče má být dimenzován na proud pojistky baterie.

Pokud platí pojednání zde: https://elektrika.cz/data/clanky/zasady ... ospojovani
pak na stejném místě je vzoreček a můžete si zkusmo dosadit hodnoty a spočítat si jaký průřez vám vyjde...
Já pracoval s proudem 200A po dobu 5s (za jak dlouho shoří pojistka nevím)

A vyšlo mi asi 6mm )))))
odmocnina z 200x200x5 / 76 (1/3 hodnoty koeficientu pro izolovanou měď)

[soami]

Při zkratu tam ale nebude 200A.
edit - pokud je tedy pořád řeč o baterii... nějak se to promíchává.

[Dagus]

Zkusil bych logickou úvahu. Když uzemním - pol baterky a někde dojde ke zkratu +48V, třeba na kostru měniče, tak musí být průřezy vodičů takový, aby dřív vybavila pojistka, než ty zelenožlutý dráty začnou hořet plamenem. Takže pokud máš na MPII 5000 200A pojistky, tak 16mm2 je fakt málo, i kdyby to bylo jenom půl metru daleko.

Super, ale pokud jistíš jen jeden pól, tak by se druhý měl změnit ne? Tím narážím na Lynx a pojistky jen na plusu.

[dusanmsk]

Jak dopadlo to sachovanie z miestom? Ja uz mam FVE rok v prevadzke, miesto sa naslo, ale tak nejak neustale koketujem s myslienkou vyrazit to z baraku von. Nemam ziadnu dalsiu stavbu ani nic kam by som to mohol dat, takze ma napadlo nacpat mppt+menice do ip65 racku (jak pouzivaju telekom na bts-ky) a baterky hned vedla do nejakej zateplenej bedne (pur/pir panely). Nebolo by aj toto riesenie? Vodeodolny rack a dat to za/vedla baraku?

[eman]

Při zkratu tam ale nebude 200A.
edit - pokud je tedy pořád řeč o baterii... nějak se to promíchává.

Jak tam může být víc. Pokud mám MP2 jištěný 125A, tak tam víc bude maximálně po dobu reakční doby pojistky a to tam ještě hraje roli pojistka přímo na baterii a ochranné funkce BMS. Takže pokud natáhnu 2x16mm2 musí to být ok, protože pokud tam mají téct kA, tak je cokoliv většího stejně nanic.

[Radar]

Než shoří pojistka, zasáhne BMS, nebo cokoliv, tak tam po nějakou dobu poteče zkratový proud baterie... To byla zřejmě ta připomínka...

[Franta2776]

To se mýlíš.BMS není stavěná na ochranu před zkratem. Ty kA nevydrží. Vlastní zkušenost u mě po zkratu musela BMS na opravu, měla poškozené tranzistory a v uzaveném stavu pouštěla 1-3A podle rozdílu napětí. Po těchto zkušenosech mám všude pojistky.

[Radar]

No fajn, já to nezkoušel a ani nehodlám ...

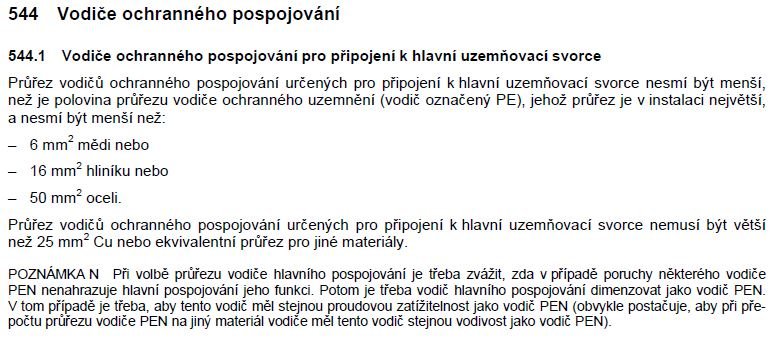

ještě k normě a co jsem našel po diskuzích - pokud platí toto: ČSN 33 2000-5-54 ed. 3, tam je psáno toto. Specificky pro DC jsem nic nenašel.

Tak to někdo znalý může na reálném příkladu jedné "referenční" 280Ah baterie spočítat.
- v baterii je BMS, která nevydrží zkratový proud
- v baterii je pojistka
- obyčejně je baterie odjištěna i ještě někde externě
- každý přístroj má svou vlastní pojistku dimenzovanou na dílčí nižší proudy
- o něčem hovoří normy

Dle mého opravdu tady řešit průřezy zemnicího vodiče o průřezu několika desítek mm2 je nonsens...
16mm2 je standard, 25mm2 asi lepší, ale víc ...........?

[Radar]

a kdo moc hledá, moc se dozví , třeba zde doporučuje skrze interference zcela oddělit uzemnění DC části a AC části s konstrukcí panelů.
Obsahuje i shrnutí pro Victron co se neuemňuje a co a jakým způsobem se neuzemňuje... (popisuje pevné i mobilní instalace)
