Na té baterce Ti visí 3x150A do XTH 6000-48 a to by měla vydržet,takže za mě 500A.B32A do měničů určuješ dle hlavního jističe ,to netuším co máš a z měničů myslím,že je to OK.Na kabeláži bych nešetřil,čím delší tím větší(co dovolí oka).

[beethowen]

Přátelé, můžete se mi podívat na to schéma, zda by to tak mohlo být?
Na čem jsem se zasekl:
1) jakou hodnotu pojistky na vedení k baterii?
2) jaký průřez kabelu od BUS k baterii? 120mm2 nebo 150mm2?
3) pokud je to potřeba, kam dát AC přepěťovku, popř. jakou?
4) mezi VS-120 a BUS bude průřez kabelu 50mm2, předpokládám, že stejný průřez má být i mezi BUS a XTH. Je to tak?
5) mezi VS-120 a BUS mají být všechny délky kabelů stejné a max. délky 3 metry, platí to samé i o kabely mezi BUS a XTH?
6) je ok jištění vstupu a výstupu XTH jističi B32A?
Děkuji za případné rady a připomínky.

Ahoj,
1) Viděl bych to i klidně na 400A. Přeci jenom, že by tam byl max. souběh na všech měničích se nepředpokládá. Pojistka už bude muset být min. ve velikosti 2.
2) Já osobně bych dal 150mm2, pokud chceš ušetřit pár Kč, tak i ta 120mm2 bude stačit.
3) Pokud jo tak na přívod rozvaděče od strany ČEZ. To se těžko dá říct, pokud nejsou známy místní podmínky.
4) OK
5) Pokud to tak půjde realizovat, tak je to optimální, ale úplně bych to nedramatizoval.
6) Nevím jaké je jištění od ČEZ, dle toho bych volil na vstupu. Výstup může být klidně 50A, pokud budeš využívat Smart-Boost. To nevím, jak máš vymyšlené.
Potom ještě bacha na počet komunikátorů a ovladačů RCC. Vím, že to nějak řešil Frenky, že max je tuším 3ks na sběrnici. Já osobně vyzkoušené nemám, případně zkonzultuj s ním.
https://forum.mypower.cz/viewtopic.php? ... 41#p125941
Jinak to zatím vypadá hezky. Bude to velké

[kodl69]

měl bych připomínku k přepěťovkám u panelů - ty jsou až u regulátoru, jestli to dobře chápu. Podle mě by měly být ty přepěťovky až az pojistkama - sice se může stát, že díky tomu se přeruší pojistky, ale na druhou stranu odpor pojistky výrazně sníží proud přepěťovkou a tím i velikost přepětí. Pokud by přepěťovkyměly chránit panely, musely by být co nejblíž panelům a zapojený tak, jak to máš namalovaný. Co je ještě dobrý dodržet, je minimální velikost smyčky kabelu od panelů, ale to tvoje divný zapojení to řeší samo o sobě.

[Kobra23]

Na té baterce Ti visí 3x150A do XTH 6000-48 a to by měla vydržet,takže za mě 500A.B32A do měničů určuješ dle hlavního jističe ,to netuším co máš a z měničů myslím,že je to OK.Na kabeláži bych nešetřil,čím delší tím větší(co dovolí oka).

Ty jističe na vstupu do měničů budou zřejmě stále vypnuté (bo ostrov), ale chtěl bych si zachovat možnost mít i XTH jako nabíječku.
Hlavní jistič od ČEZ bude 32A nebo 40A.
Zatím nedokážu predikovat, jak se bude systém chovat v dobách temna, kdy bude potřeba nabíjet EV 3x16A (11kW) a zároveň zachovat plnohodnotnou funkci domácnosti.

[Kobra23]

měl bych připomínku k přepěťovkám u panelů - ty jsou až u regulátoru, jestli to dobře chápu. Podle mě by měly být ty přepěťovky až az pojistkama - sice se může stát, že díky tomu se přeruší pojistky, ale na druhou stranu odpor pojistky výrazně sníží proud přepěťovkou a tím i velikost přepětí. Pokud by přepěťovkyměly chránit panely, musely by být co nejblíž panelům a zapojený tak, jak to máš namalovaný. Co je ještě dobrý dodržet, je minimální velikost smyčky kabelu od panelů, ale to tvoje divný zapojení to řeší samo o sobě.

Ano, jsou v rozvaděči u regulátorů. Přesně takhle to kreslí projektant, který projektuje FVE. Já to jen okopíroval.
Nerozumím té minimální velikosti smyčky od kabelů. Co je tím myšleno?

[Kobra23]

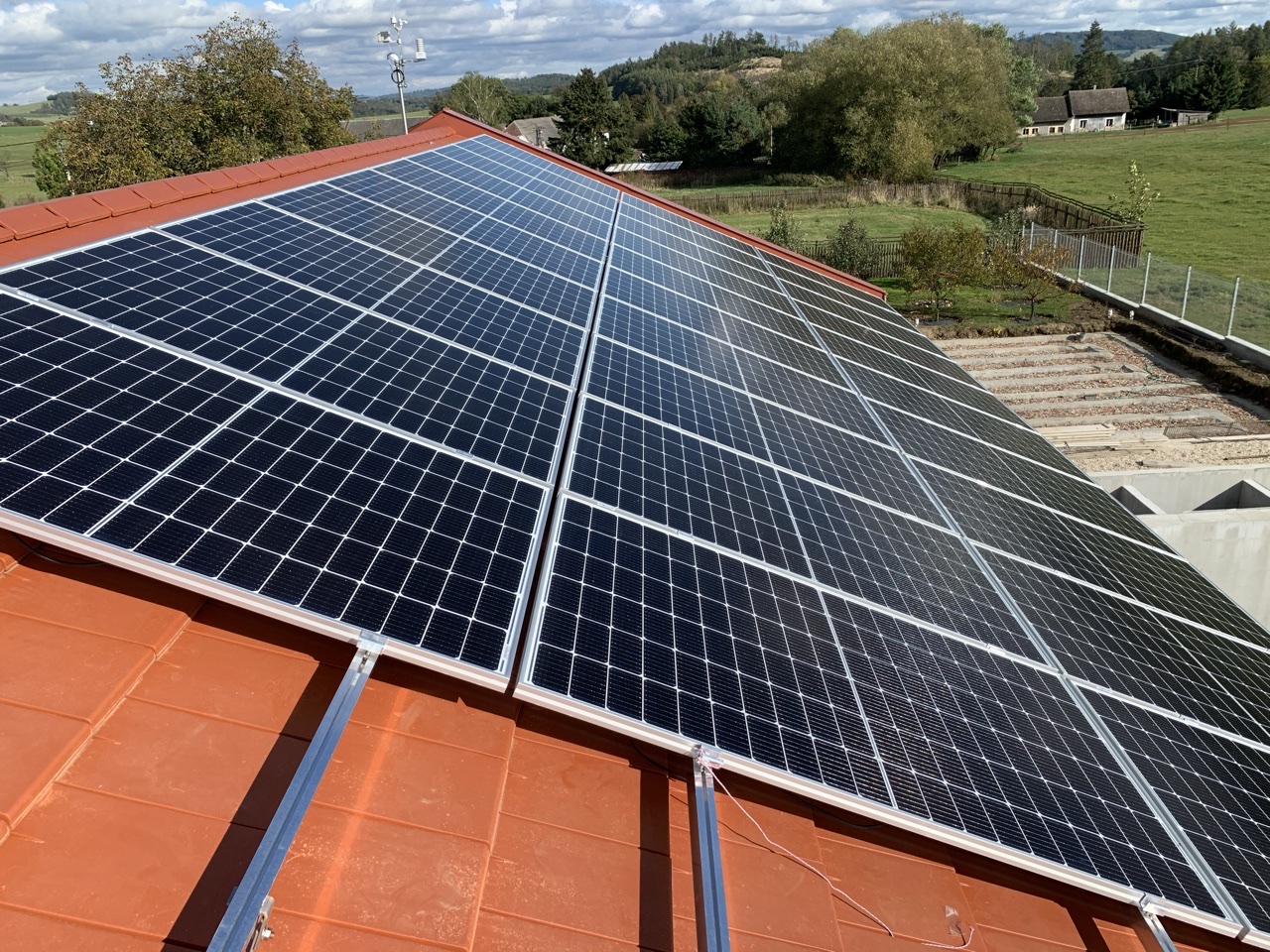

Tak dmes nainstalováno 30 panelů.

[matobabetak]

to je napetie alebo prud

[FRSO]

to je napetie alebo prud

Ne, teplota

[Kobra23]

to je napetie alebo prud

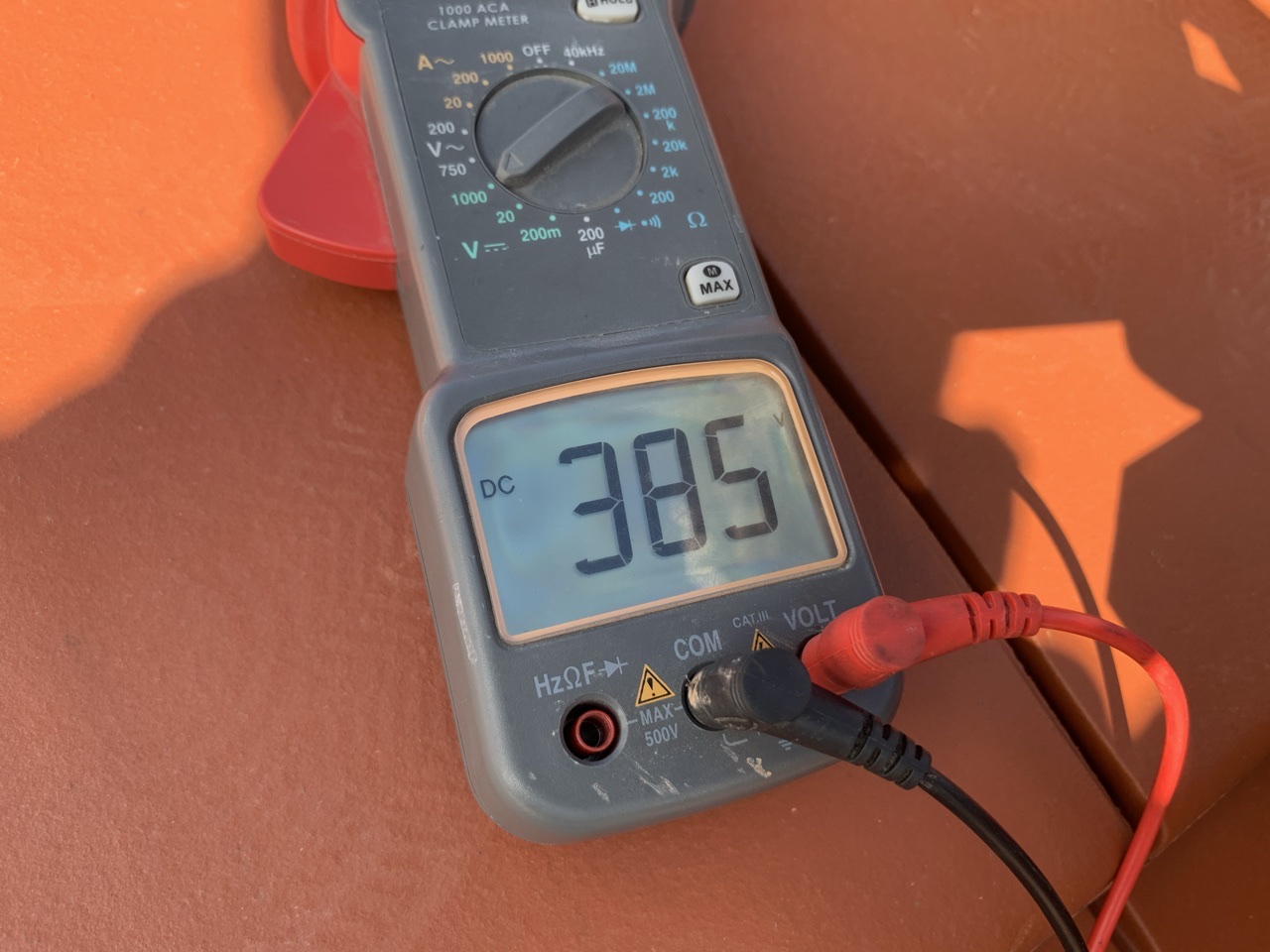

Napětí 385V DC.

[oscar]

to "Automaticky prepinac siti Eaton" uz vies presny typ, co tam bude?

[Kobra23]

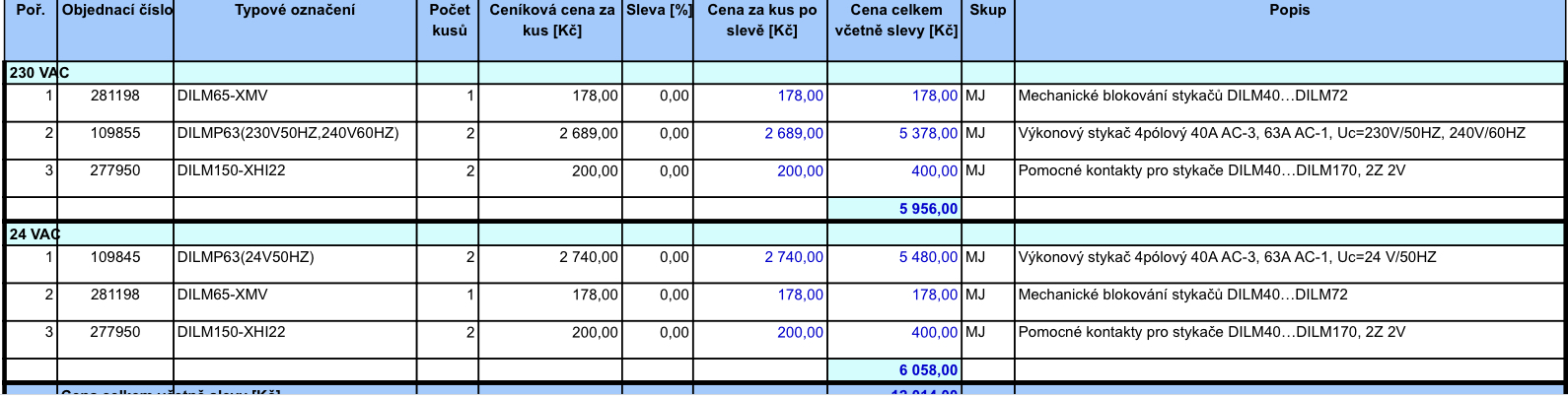

Jeden má ovládací napětí 24V, druhý 230V.

[oscar]

takze toto nebude bezvypadkove prepinanie na urovni cca 15ms co robi studer/axpert ze?
Ako to budes riadit, kedy sa ma prepnut?
Ako cele bude fungovat v zime, ked bude malo svetla?
Budes setrit baterky aj menic a prepnes na DS natrvalo?

[Kobra23]

1) nevím, dozvím se asi až po namontování.
2) dle SOC baterie
3) v zimě se na 2-3 měsíce přepnu na DS

[Kobra23]

Ještě přemýšlím jaké by měly být ty jističe do XTH? Na vstupu do každého XTH 1-fázový a na výstup dát pro všechny 3 XTH jeden 3-fázový?

[diablo007]

Ještě přemýšlím jaké by měly být ty jističe do XTH? Na vstupu do každého XTH 1-fázový a na výstup dát pro všechny 3 XTH jeden 3-fázový?

Na výstup opět 1f jističe. Motorové ochrany si výpadek jedné fáze pohlídali a zbytečně bys přišel o elektriku ze 3 měničů když problém bude jen za jedním

[kodl69]

motorová ochrana si výpadek fáze nepohlídá, na to by měl být samostatnej přístroj, třeba tohle: http://www.ceha-kdc.cz/eshop/cat/47/47-10-107-00575.pdf . a kontaktem shodí přes vyrážecí cívku jistič od 3f spotřebiče. Byl jsem ve fabrice, kde vypadla jedna fáze z trafa. A ležel tam kontejner plnej spálenejch motorů, všechny měly korektně nastavenou tepelnou ochranu... Sice neshořely všechny motory bez F.M. , jenom odhadem tak 30% z nich, a to ty ostatní možná nebyly zapnutý... Od té doby mají ve všech rozvaděčích co napájí pohony tyhle (nebo podobný, od jinejch výrobců) relátka, který shodí hlavní vypínač. Samozřejmě pokud jsou to stroje, se kterejma se pracuje, tak "normální" pracovník pozná, že tam ta fáze chybí, podle výkonu, podle zvuku. Ale třeba 3f T.Č bych bez tohohle neprovozoval.

[diablo007]

motorová ochrana si výpadek fáze nepohlídá, na to by měl být samostatnej přístroj, třeba tohle: http://www.ceha-kdc.cz/eshop/cat/47/47-10-107-00575.pdf . a kontaktem shodí přes vyrážecí cívku jistič od 3f spotřebiče. Byl jsem ve fabrice, kde vypadla jedna fáze z trafa. A ležel tam kontejner plnej spálenejch motorů, všechny měly korektně nastavenou tepelnou ochranu... Sice neshořely všechny motory bez F.M. , jenom odhadem tak 30% z nich, a to ty ostatní možná nebyly zapnutý... Od té doby mají ve všech rozvaděčích co napájí pohony tyhle (nebo podobný, od jinejch výrobců) relátka, který shodí hlavní vypínač. Samozřejmě pokud jsou to stroje, se kterejma se pracuje, tak "normální" pracovník pozná, že tam ta fáze chybí, podle výkonu, podle zvuku. Ale třeba 3f T.Č bych bez tohohle neprovozoval.

Pokud je motorová ochrana dobře nastavena měl by při ztrátě 1f narůst na zbylých proud a shodit ju. To že z lety únavy motoru a chrániče se občas zvedne nastavení proudu aby to vydrželo více sem párkrát zažil údržbáři ve fabrice jsou hold taky jen líní lidé a práci si ulehčují.

[LukasK]

Ještě přemýšlím jaké by měly být ty jističe do XTH? Na vstupu do každého XTH 1-fázový a na výstup dát pro všechny 3 XTH jeden 3-fázový?

Na výstup opět 1f jističe. Motorové ochrany si výpadek jedné fáze pohlídali a zbytečně bys přišel o elektriku ze 3 měničů když problém bude jen za jedním

Výstup Rozhodně 3F! Nutnost!!!


Zároveň to může být funkčně jako "hlavní vypínač záložního napájení"

[diablo007]

Jelikož rozvaděče a vše může stále upravit bych já za měničí jistil 1f je vysoce nepravděpodobné že by se zkrat odehrál hned na vedení za měničem takže 3f odjištění bude mít každé zařízení které 3f vyžaduje sólo v rozvaděči. Proč by přicházel o výhodu 3 měničů tím že by při problémů kdekoliv v baráku hned odepnul měniče. Ty snad vyhazujes 3f hlavní na baráku když se ti něco stále v podřízeném rozvaděči? Nemyslím si

[LukasK]

Ještě bych popřemýšlel, zda před distribuční modbus elměr nedat ještě jistič(vypínač) jako "hlavní vypínač distribuční soustavy"
Bylo by to vhodné....

Nějaký alespoň kombinovaný svodič 1+2 na vstup distribuce by to taky chtělo.

Nevím jak máš řešeno ochranu před bleskem? Budeš nějak řešit?
