Slusne porno Nepouzivam noark, ale dobre vediet, ze vyrabaju 1M kombi. Inak, odkial tam mas zem? Vlavo hore je PEN "zo stlpa"? To je co, 4mm2? A na SPD potom 10mm2 CYA zo svorkovnice? To by som tam SPD radsej nedal vobec, obzvlast ak je to T1+T2. To je slaby prierez, v sucte maju fazove vodice viac. Ale mozno zle vidim.

JJ vidíš dobře vede tam jen 6mm2 zatím, protože elektrikář už nestihnul dodělat přizemnění PEN a vytvoření HOP. To bude upravovat za 14 dní s dalším rozvaděčem, pak tam povede klasicky 16mm2 i do přepěťovky zatím nevede 16mm2 ale pouze desítka. Přívod z boudy před barákem, také natáhl nový 16mm2, Takže pak jen přizemní PEN na HOP a propojí do rozvaděče. Následně jsme pak natáhli do druhé části domu k druhému rozvaděči jak přívod DS tak z měničů 2X cyky 3x4mm2 + tam vede přívod z DS 5X4mm2 a souběžně s tím se táhlo PE 10mm2. To PE jsme táhli z důvodu propojení se zemí kam vedou přepěťovky z FVE tak aby se nám všechny lokální země pěkně propojili.

[stano22]

Tak to by som ju zatial odpoil Alebo aspon zapojil co najblizsie k "privodu". Svorkovnicu pre HOP (u nas sa to vola HUS, neviem ako u vas) bude montovat priamo do rozvadzaca, ci niekde do krabicky pod nim? Lebo tym padom bude treba aj SPD presunut.

[bokser01]

No říkal že pod rozvaděčem vyseká díru na krabici a pod rozvaděč do země zarazí tyče. následně do té krabice to přivede FEZN drátem a na ní přizemní PEN

[cipis]

Jestli tam bude sekat, tak mnohem vetsi diru, na rozvodnici.
Do ni prepetovky, tj. pres tuhle protahnout vsechny privody, at uz z DS, tak od menicu. A az odtud pak do tohodle noveho.

[stano22]

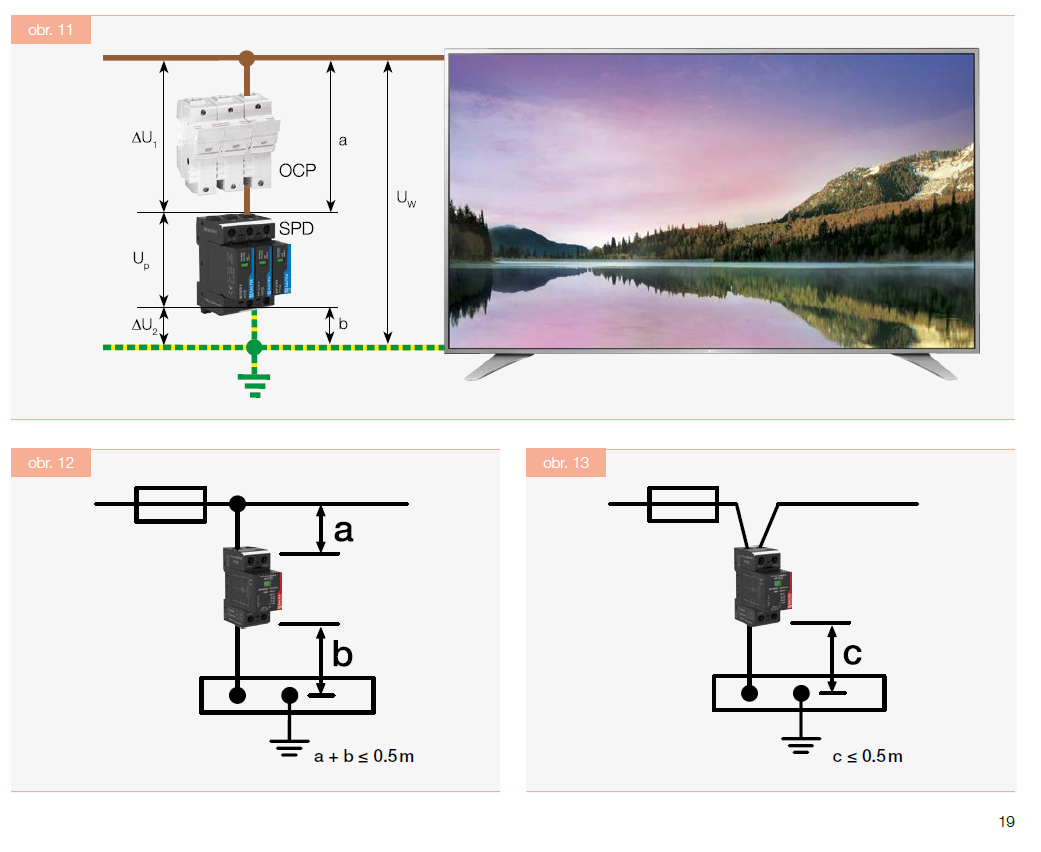

Ked vie, ze PE pojde zdola, tak uplne nelogicky umiestnil hlavny vypinac a uplne nespravne SPD. Hlavny vypinac by som dal dole a hned vedla neho SPD. Z SPD do HOP svorkovnice co najkratsia trasa! Maximalne 50cm podla Salteku (nemontujem ine znacky SPD, ale teoria bude rovnaka). A uz vobec nie tahat PE k SPD cez pol rozvadzaca (aj keby dodrzal tych 50cm, co podla mna nehrozi). To je nepripustne!!! Ja by som asi dal HOP svorkovnicu priamo do tohto hotoveho rozvadzaca, miesta tam mas dost. Do spodnej rady pekne k hlavnemu vypinacu a SPD. A mal by si to tip top. Inak aj to ukoncovanie hrebenov je ehm... na facku.

?


saltek

[bokser01]

Toho hřebenu jsem si ani nevšiml vidíš to díky za info nechám to opravit. Uvidím jak se vyřeší to SPD. Nechávám to čistě na elektrikáři já tomu tolik nerozumím a on sám ví určitě jak to má být aby mu to revizák orazítkoval.

[cipis]

Takhle to dopadá, když to dělá profík stejně jak my amatéři - až na místě a od boku
Schéma a výpočty asi neexistují, že?

[stano22]

Ved ako nic v zlom, ja znesiem dost, videl som uz kadeco aj po skusenych majstroch a aj v mojej praci sa urcite najdu chyby. Zvlast potom rozvodnice, co mam doma - kde sa stale nieco meni, prehadzuje, doraba... vsetci to tu pozname. Takze nechcem z toho robit vedu, ale ak je nieco, co sa snazim vzdy spravit co najlepsie a striktne dodrzat pokyny vyrobcu, tak je to PE ako take a SPD. Na revizaka kasli, on tam byvat nebude.

[cipis]

Ten hlavní vypínač je hlavní vypínač nebo vypíná jen přívod z DS? Jak se vypne přívod z FVE?
Ten přepínač má sice středovou polohu, kdy je odpojeno oboje, ale to se asi jako hlavní vypínač použít nedá?

[bokser01]

Takhle to dopadá, když to dělá profík stejně jak my amatéři - až na místě a od boku
Schéma a výpočty asi neexistují, že?

Tak kdyby jsi viděl jak tu to elektro vypadalo a jak dlouho mi trvalo sehnat ochotného elektrikáře co předělá rozvody aby to bylo ok po někom před ním... Jen pro představu PE tu bylo v luftě zapojeno bylo jako TN-S ale to PE nikde zapojeno nebylo, chrániče nebyly, fáze byly vedeny v modrém vodiči a mohl bych pokračovat... Prostě šílenost, první elektrikář se mi tu otočil že buď komplet nové za více jak 100K celý barák... Tento chlapík je velice ochotný a pustil se do toho to dát dohromady, bez bourání uvnitř (naštěstí bylo vše nataženo 3 žílově v mědi) K rozvaděčům od něj budu mít kompletní dokumentaci co je potřeba, a po jeho práci má přijít revizák, pokud se mu něco nebude líbit, tak je jasné že se bude muset něco předělat. Ale celá tato etapa o předělání elektra v baráku je o tom mít to cajk a s razítkem kdyby se stal nějaký průser kvůli pojištovně.

[bokser01]

Ten hlavní vypínač je hlavní vypínač nebo vypíná jen přívod z DS? Jak se vypne přívod z FVE?
Ten přepínač má sice středovou polohu, kdy je odpojeno oboje, ale to se asi jako hlavní vypínač použít nedá?

Ten je jen pro DS, hlavní vypínač FVE bude v místnosti u měničů sem vedou jen jejich výstupy... Tady když si chci vypnout komplet proud v baráku tak stačí přepnout na DS a shodit hlavní vypínač a nikam do baráku ti nic nepoleze...

[cipis]

Cajk elektřina se nedělá kvůli pojišťovně, ale kvůli tomu, aby byla bezpečná.
Tu situaci naprosto chápu, máme to všichni podobně. A je jedno, jestli je to voda, topení, plyn, vzduch, odpad, cokoliv dalšího.
A také chápu a je mi jasné, proč to dopadlo, jak dopadlo. Schéma dopředu nikdo nedělá. To se udělá až skutečný stav. Protože tím projektováním se ztratí stejně času jak tím drátováním.
O víkendu jsme tímto stylem zapojili topení ve sklepě s kámošem. Prostě až byly krámy na hromadě, tak se teprve něco dalo vymyslet a udělat to "na míru". Jenže správný postup je to celé změřit, nakreslit, vypočítat, navrhnout. A pak teprve zbudovat. Průzkum bojem je jedna z normálních věcí v jistém odvětví, bohužel ale i v našich fotovoltaikách.

Ad vypínač. No ale v budce před barákem máš také vypínač (hlavní jistič) od DS. Tak dle stejné logiky tady nepotřebuješ taktéž vypínač.
Operace prvně toto a pak toto a teď je to vyplé, tak si troufám tvrdit, že je kontra hlavnímu vypínači. Navíc i po tomto shození je furt pod napětím kabeláž od měničů a vstup na přepínač.

Kdysi bylo nějaké pravidlo 3 metrů (?), tedy když byl vypínač 3 m od rozváděče, tak nemusel být v tom rozváděči. Tady jsou měniče evidentně dál než tři metry, tak by měl být vypínač na vstupu od FVE, stejně tak na vstupu od DS. A tím pádem asi červený hříbeček, co to odpojí oboje?

Já to vidím u sebe, že budu muset rozsekat půlku zdi v průjezdu, kvůli podobnému rozváděči. A dochází mi právě ty věci, co ti tu píšu. Že bych třeba nevypnul z jednoho místa všechno. Proto bude potřeba tolik toho sekání ...

[bokser01]

V budce před barákem jsou již jen nožovky... Jak říkám tohle je hlavní domovní rozvaděč s elektroměrem. Co se týče bezpečenosti, tak kvůli tomu se to také samozřejmě buduje od toho je pak revizní technik aby posoudil bezpečnost instalace. U mě to nebude revize jak bývá zvykem třeba u firem na FVE že to někdo odklepne od stolu a nepřijede se na instalaci podívat a proměřit co je třeba.

Já elektrikáři důvěřuji a nechávám mu volnou ruku od toho je to elektrikář a když by jsi to bral do detailu je to vyhrazené zařízení a my "lajci" by jsme do toho neměli vůbec zasahovat, což většina nás na foru dělá

[bokser01]

Ved ako nic v zlom, ja znesiem dost, videl som uz kadeco aj po skusenych majstroch a aj v mojej praci sa urcite najdu chyby. Zvlast potom rozvodnice, co mam doma - kde sa stale nieco meni, prehadzuje, doraba... vsetci to tu pozname. Takze nechcem z toho robit vedu, ale ak je nieco, co sa snazim vzdy spravit co najlepsie a striktne dodrzat pokyny vyrobcu, tak je to PE ako take a SPD. Na revizaka kasli, on tam byvat nebude.

Můžeš své tvrzení opřít o nějakou normu? Co se týče informací výrobců tak to bývá ve valné většině pouze doporučení a nemusí to tak nutně být...

[cipis]

Tak pokud se to neudělá podle doporučení výrobce, tak to pak asi negarantuje funkci, tudíž to tam ani nemusí být.
Co se týče toho rozváděče, tak asi nejsme v obraze. Kde v tom "novém" je elektroměr z DS?
A nožovky jsou ještě před elektroměrem, ale za elektroměrem musí být jistič dle sazby, plus případné HDO s jističem.
Tak teď už je v tom dokonalý zmatek.
Schéma? Nebo aspoň malůvka?

[cipis]

Přes ulici máme sloupek, v tom jsou nožovky jednotlivých větví, u souseda v soklu je skříň s 2x 3 nožovky, pro každého z nás.
Pak mám ve fasádě (teď nový) rozváděč, kde je elektroměr (a bude druhý pro ségru) a 2x jistič dle sazby, 2x hdo, 2x hdo jistič.
A až z tohoto vede kabel do rozváděčů v průjezdu. Jak to máš ty teda?

[bokser01]

No mám to jednoduše z boudy u silnice vede 4X 16mm2 do tohoto rozvaděče na hlavní jistič 3X25A do elektroměru a z něj do této části rozvaděče... Ten elektroměr je totiž hned vlevo vedle je to odděleno jen přepážkou...

[cipis]

To jsi ale nevyfotil, aha.
Tak proč tam máš ten 32A vypínač na DS, když máš hned vedle 3x25A jistič jako hlavní vypínač?
To si tento dej na ten přívod od měničů, a budeš to mít hned možnost odpojit od obou zdrojů.
Budeš se v tom chtít hrabat, a zapomeneš, že si to musíš vypnout i u měničů.

Jinak ale pak teda nechápu ten nový přívod zespodu, když máš elměr s jističem hned vlevo.

[bokser01]

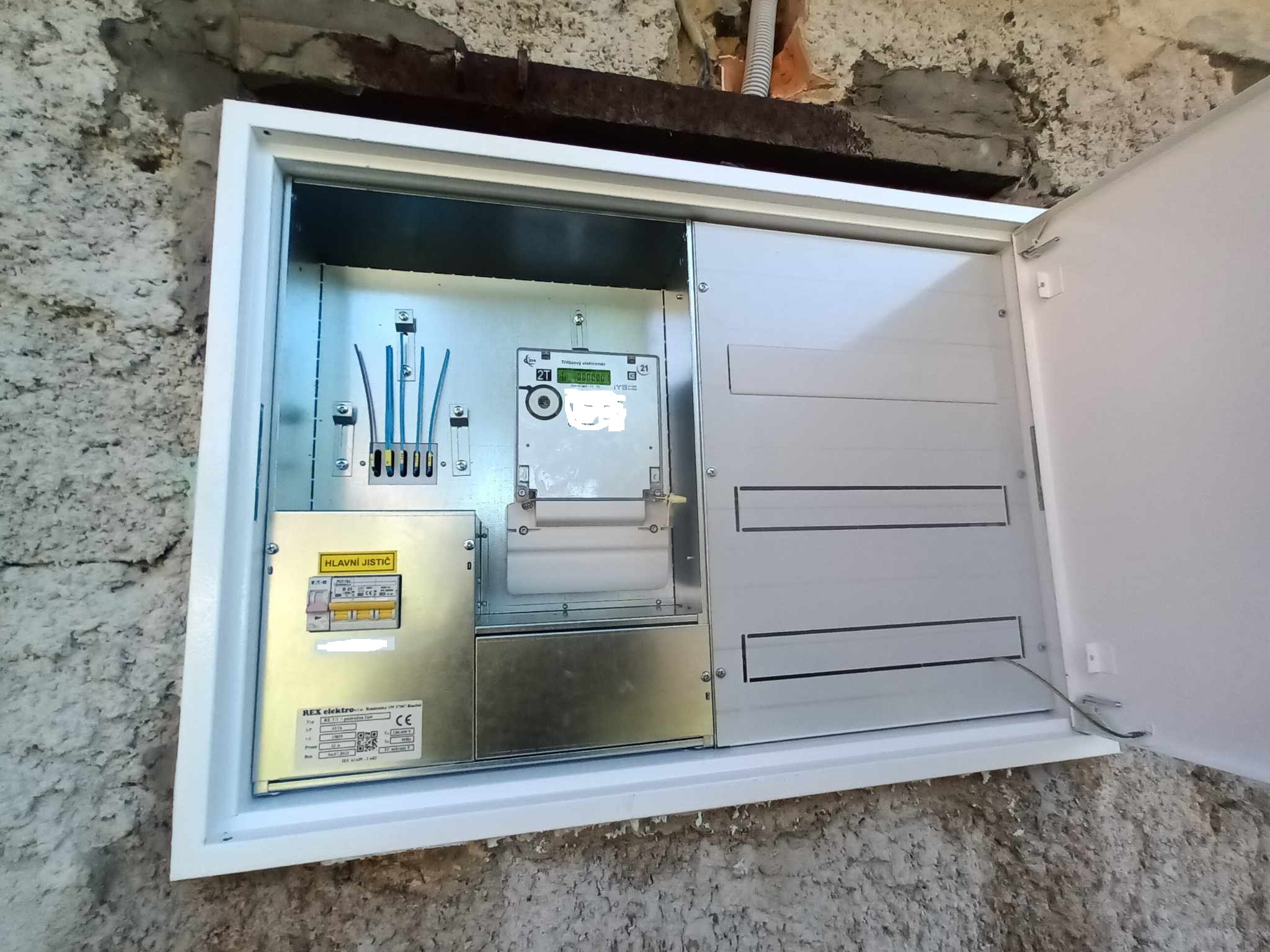

Tady máš fotku když se to připravovalo a měnil se ten rozvaděč za tu boudu...

[cipis]

Tak to není co řešit, ten vypínač je tam naprosto zbytečný, pro DS.
To předrátujte na vypnutí měničů, a asi bych to dal dolů, jak psal výše kolega, včetně té přepěťovky.
