Sledovanie výšky hladiny dažďovej vody

[xmasin]

Lacinější varantu jsem zkoušel taky, je to čidlo MPX4250, do něho jsem přivedl výstup z trubky popsané v předchozím příspěvku, bohužel stabilita a přesnost nic moc. Ponorné tlakové čidlo je drahé, vycházelo kolem 7 tisíc Kč, proto jsem volil "vzduchovou" variantu, tam jde čidlo pořídit od 2 tisíc Kč.

[gupa]

No hladinové spínání by mělo být v automatické pračce. Kdysi jsem tam viděl takové dva membránové spínače přetlakové s hadičkou. Dnes by tam také mělo takového něco být. Na to napětí to funguje v palivové nádrži kdy ukazatel je vlastně voltmetr (si myslím).

[rva]

Ještě se dá výška hladiny převést na měření hmotnosti. Nahoře nad hladinou bude připevněn weight load cell a HX711 (100 Kč) a na něm zavěšena na vlasci nerezová tyč, která bude dle Archimeda nadlehčována silou úměrnou výšce hladiny. HX711 propojit s Arduinem.

[Trosecnik]

Já myslím, že většina dnešních praček (alespoň ty s plněním shora) budou mít schopnost přizpůsobit se množství praného prádla. A tedy budou vážit ještě před napuštěním vody. Potom už ale není problém i vodu dávat podle váhy.

Jen úvaha, pračky si teď trochu více všímám. Nějak s tím souvisí i ten ukazatel času, který nesedí snad nikdy (já mu ještě napomáhám tím že mám odpojenou topnou spirálu) a pračka vždy na začátku nového úseku (hlavní praní, máchání) přepočítává. Je to asi jediná věc která mi vadí, a zpočátku mne doháněla doslova k šílenství (zlatý starý otočný programátor, kdy měl člověk představu ne sice přímo o čase, ale zato bezpečně o tom v jaké fázi operace praní jako celek je a mohl vše navíc ovládat).

[vlkazajac]

Riešenie, ktoré by som volil, som už naznačil. Je to fajn téma !!!! Našiel som ešte tieto pozoruhodnosti - cena môže byť kritériom.

1/Stavebnica Ultrazvukový merač vzdialenosti - 15 EUR

http://www.dtelektronik.sk/kategoria/di ... ialenosti/

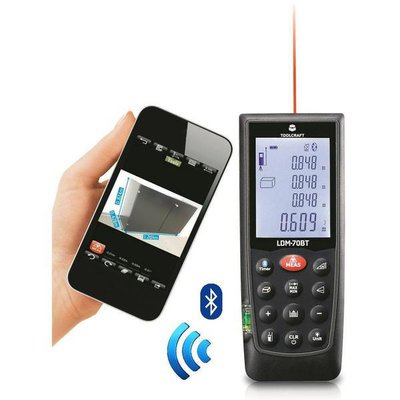

2/Merač vzdialenosti LDM-70BT laserový, bluetooth - 134 EUR

Profesionálny laserový merač vzdialenosti s najvyšším rozlíšením a dosahom až 70m pre bezdotykové meranie vzdialenosti. Osobitosť tohto merača vzdialenosti spočíva v integrovanom rozhraní Bluetooth, ktoré umožňuje komunikáciu a diaľkové ovládanie Androidom, alebo iOS zariadením (napr. tabletom alebo smartphonom).

https://www.svetsuciastok.sk/sk/meracie ... tooth.html

V obidvoch prípadoch by bolo vhodné vytiahnuť pohyb plaváka nad hladinu ( mimo vlhkého prostredia ) a previesť do pohybu terčíka.......

[willcz]

Nase pracka vazi pradlo motorem, par krat jej prohodi tam a zpet a pak napise jak dlouho bude prat. Hladinu meri tlakovym cidlem ktere ma frekvencni vystup. tzn dal by se mozna koupit nahradni dil a zkusit vyuzit. (podle servisniho navodu je tam neco kolem 25kHz.)

UZ merak ma vzdy neco jako mrtou zonu na zacatku (tak pul metru, protoze se tim maskuje primy signal mezi cidly). Otazka je co udela ten zvuk v uzavrenem prostoru nadrze.

merit se da i tak ze se kompresorkem tlaci vzduch do hadicky ktera vede az a dno a vzduch unika do vody a meri se tlak jakeho se dosahne. Neni pak problem se unikem vzduchu behem dlouheho obdobi.

[jozko82]

Som rad, ze sa tu objavuju velmi zaujimave napady
Ak su ultrazvukove snimace so zivotnostou v takomto prostredi na tom zle, nemate niekto skusenost s vodotesnymi snimacmi, ktore tu popisuje MareC3k?

Nasiel som nieco take pre arduino: https://www.aliexpress.com/item/Integra ... .19.82LU4r

[diablo007]

Je to úplně tupej systém co spojeny kontakt vodou do rozladění dioda šikovnej kutil poskládá za pár korun https://www.conrad.cz/ukazatel-stavu-hl ... ul.k191332

[kodl69]

zajímavý je taky tohle: http://www.xpablo.cz/?p=1310 měření za pomocí hliníkové tyče a tenzometru...
Klasickej ultrzvuk v nevodotěsným provedení nevydrží ani rok. Zajímavý jsou taky kapacitní snímače, ale voda s minerálama na to moc není...

[mypower.cz]

Ty jo to s tim archimedovym zakonem viz odkaz vyse je docela fikane. Napada me jeste jedna varianta s hmotnostnim nebo tlakovym senzorem ale nejde ani o vazeni sudu ale spise primo toho vztlaku.

Takze:

Těleso je nadlehčováno silou rovnající se tíze kapaliny tělesem vytlačené.
Objem valce: http://valec.wikina.cz/

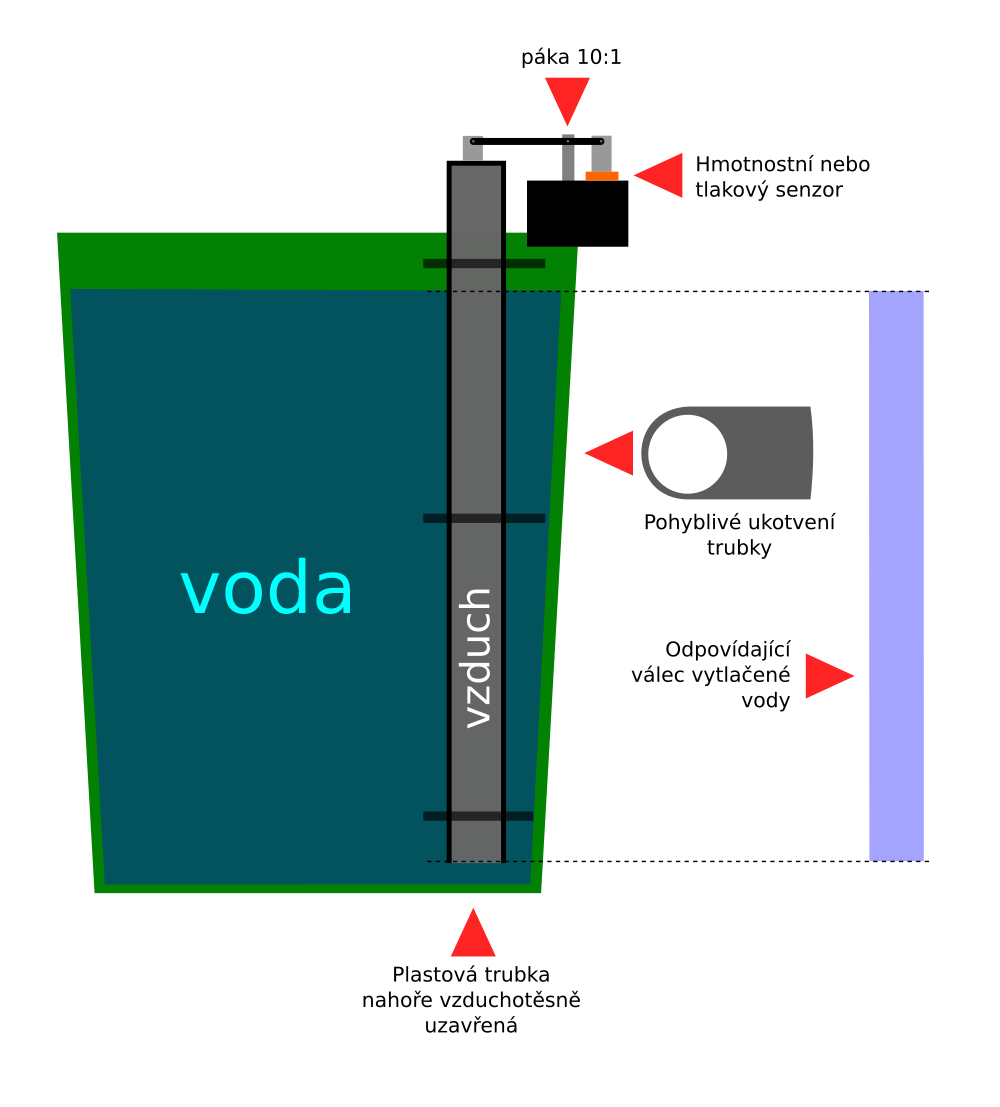

Z jedne strany uzavrena plastova trubka. Podle senzoru ktery by se podaril sehnat s odpovidajicim rozsahem mereni a rozumnou cenou treba pouzit i princip paky a vztlak odpovidajicim zpusobem zesilit. S klesající hladinou nám naprosto plynule klesa vztlak.

Kua to si musim zkusit. To je mazane. Asi

[mypower.cz]

Pokud se někde nepletu, tak u 50ky (0.05m) trubky klasicke odpadove nahore vzduchotesne zatesnene a s vyskou hladiny 1m mi to vychazi na valec o objemu:

V = π * d²/4 * h
V = 3.14 * 0.05²/4 * 1
V = 0.001963 m³ ( https://www.jednotky.cz/objem/krychlovy ... a=0.001963 )
V = 1,963 litrů = 1,963 kg

Hodil by se možná https://arduino-shop.cz/arduino/2204-va ... c-131.html a páka 1:1

Při použití páky 10:1 hleádme senzor od 0 po 19.63 kg

takový 20kg senzor = https://www.conrad.cz/vahovy-senzor-100 ... x.k1207610 = děsně moc peněz, tudy cesta nevede.

Nebo páka 1:2 (nebo použít menší průměr trubky) a senzor 1,963 / 2 = 0.9815 kg =
https://arduino-shop.cz/arduino/2205-va ... r-1kg.html

a to už je za rozumných 150 kaček.

50kg senzor: https://arduino-shop.cz/arduino/2202-va ... 50-kg.html = 70kč.
páka 25:1 a celá mechanika by chtěla pak asi bytelnější konstrukci.

Edit: Ve výpočtu není uvažována váha samotné trubky, což je nutno od váhy vytlačené kapaliny odečíst, protože trubka svou hmotností to bude tlačit zase dolů, což se ve výpočtech projeví a mírně pohne s čísly.

[gupa]

Decimálka s potenciometrem.

[mobilik]

Filip, podľa mňa to moc komplikujes. Páky a pohyblivé časti budú časom sa zasekavat...
Riešenie v odkaze je dokonale.

[ikovlabs]

Mam v procesu reseni s HC74148 a 7447 - zobrazeni primo na segmentovku LED

[dracekvo]

Tak s těma váhama a podobně akorát komplikujete situaci.
Jak sem psal už na první stránce. V práci na absolutní snímání hladiny používáme tlakové čidla.
Prodávají se ponorná(jsou přímo určená na snímání hladiny), ty jsou celkem drahá, nebo se nechá použít obyčejné tlakové čidlo. Např 0-1bar a máte snímač hladiny 0-10m. A nemusím nic přepočítávat podle objemu trubky, poměru páky atd..
Můžete ho namontovat na konec trubky místo těch pák a tenzometrů. Nic se nehejbe. Cokoliv se hejbe tak se může zaseknout.

[kodl69]

to s trubkou mi připomíná klasický řešení spínání čerpadla ve sklepích - lanko přes kladku, v nádrži plovák a na lanku dvě zarážky - jedna zapne a druhá vypne spínač čerpadla. obvykle to vypydá že je to sto let starý a furt to funguje.
Pokud stačí signalizace dvou hladin, tak tlakovej spínač z automatické pračky udělá práci taky... u tlakovýho čidla je jediná chyba to, že když se to občas nevyčerpá až dolů, tak se vzduch absorbuje do vody a je konec, nebo naopak z hnijícího sedimentu na dně přijdou bublinky do měřicí trubky a zase je konec... Všechno má svoje pro a proti, i na tyčce vysící na tenzometru může narůst vrstva něčeho, co měření zkreslí.

[rimi]

Tlakovy spinac je-neni voda je v kazde pracce, takze se da ziskat zadarmo na kazdem separaku.
A jeste je jedno reseni, pouzivane v prumyslu: prstencovy plovak s magnetem na nereyove tycce, uvnitr ktere jsou jazyckove kontakty.

[dracekvo]

Jo nic není dokonalé.
Ale u nás se osvědčilo v těžké chemii právě to snímání hladiny pomocí měření tlaku. Pokud je to nádoba, tak tlakové čidlo umístěné u dna nádoby.
Pokud je to v nějaké jímce, tak ponorné tlakové čidlo. Ono má v kabelu hadičku pro kompenzaci atmosférického tlaku. Ale toto řešení je nejdražší.
Potom používáme mejdla(plováky) a vodivostní snímače hladiny.
Vše ostatní, hlavně to kde se něco hejbe není spolehlivé a většinou to způsobilo problém.

[mypower.cz]

Tak s těma váhama a podobně akorát komplikujete situaci.
Jak sem psal už na první stránce. V práci na absolutní snímání hladiny používáme tlakové čidla.
Prodávají se ponorná(jsou přímo určená na snímání hladiny), ty jsou celkem drahá, nebo se nechá použít obyčejné tlakové čidlo. Např 0-1bar a máte snímač hladiny 0-10m. A nemusím nic přepočítávat podle objemu trubky, poměru páky atd..
Můžete ho namontovat na konec trubky místo těch pák a tenzometrů. Nic se nehejbe. Cokoliv se hejbe tak se může zaseknout.

Inu sud ma 1m ne 10m a 200L celkem. Bylo by mozne odkazat na konkretni cidlo, ktere se da v mem pripade pouzit tak, abych nevyuzil desetinu rozsahu a mohl to snadno pouzit ve vode vcetne rozumne ceny? Díky.

[willcz]

na 200L sud bych zkusil pod jednu jeho stranu strcit vahu
Pripadne bych na vnejsi stranu nalepil kovovy pasek a vyzkousel jak se meni kapacita s hladinou, pokud nejak rozume, tak by slo pouzit schema ktere jsem odkazoval na predchozi strance diskuze.
