Malá elektrárna pro RD - Poníkovka

[Nortonko]

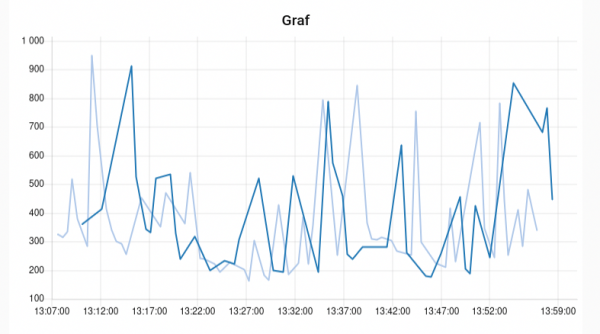

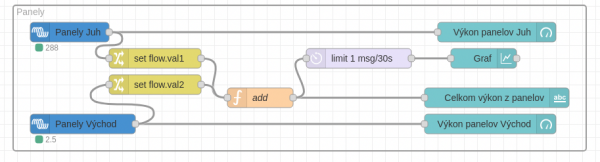

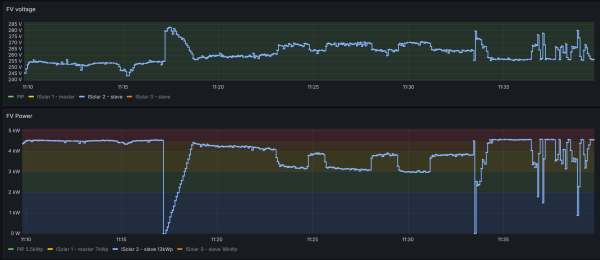

díky za inšpiráciu na dashboard. Skúšal som aj ten čo máš o pár príspevkov vyššie. S Nodered začínam, je to super, ale niektoré veci teda neviem. Mám tu jeden problém pri súčte dvoch stringov ako máš aj ty. Aký node si použil na súčet? Keď použijem ten čo tam je "add" tak výsledok sú úplne divné čísla. Použil som node na fukciu kde ich cez funkciu sčítam. Toto ide ale keď sa pozriem na výstup tak hodnota je správna - súčet, ale názov topicu sa striedavo mení podľa názvov vstupných dát. V grafe to potom vykresluje dve čiary.

ak by si poradil budem vďačný

[Mokis]

Já používám add z jedné doplňkové palety, až budu doma, tak ji pošlu. Ale pokud víš, že je problém v topicu, tak za node add přidej change node a změn msg.topic. Stejná věc by šla doplnit i do te tvé funkce. Přeg return msg dej msg.topic = název.

Dnes už bych žádnou paletu nestahoval a řešil to jak ty přes funkci.

[Paulob]

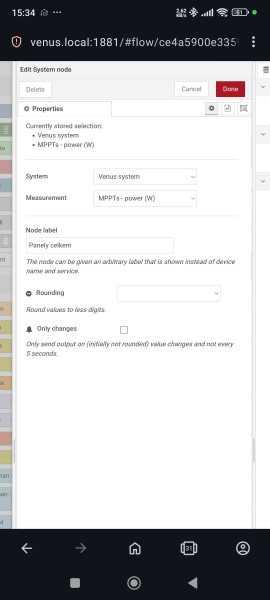

A k čemu je dobré to složitě sčítat když Victron má přímo node celkový výkon všech mppt?

[Mokis]

Dobrá poznámka. Někdy holt člověk dělá věci postupným vývojem a zapomene, že to jde třeba i jednodušeji.

[Nortonko]

super díky, je to pre mňa nové

[Mokis]

Vysoké teploty na konci srpna mě přinutili přepracovat chlazení MPPT a celého prostoru instalace střídače a baterie.

Pro připomenutí, když jsem poprvé zprovoznil vyčítání teplot z registru Victron SmartSolaru, tak maximální teploty dosahovali 53,2°C, respektive 59°C. Rozhodl jsem se tedy pro doplnění aktivního chlazení. V té době jsem již měl jeden 140mm PC 12V ventilátor, který nasával vzduch z venku přes zeď, a 2x 120mm ventilátory jako odvod vzduchu do prostoru garáže/technické místnosti. Napájení 12V bylo řešeno malým 12V/12W fve panelem.

Přidal jsem tedy jeden 92mm ventilátor a nastavil ho jako odtah teplého vzduchu z prostotu nad SmartSolarem 150/45, napájeno stále z 12V panelu. Řešení sice fungovalo, teploty poklesly a dařilo se držet teplotu obou MPPT pod 50°C během celého dne. Ale u tohoto řešení jsem viděl 2 problémy.

1. Napájení nebylo po celé trase jištěno, ani žádná přepěťová ochrana vodičů.
2. Napájení bylo závislé na osvitu panelu, takže k nejvyšším teplotám docházelo ráno a večer, kdy panel neměl dostatek osvitu aby utáhl 4 ventilátory.

chlazení 12V fve panelem.png (15.95 KiB) Zobrazeno 264 x

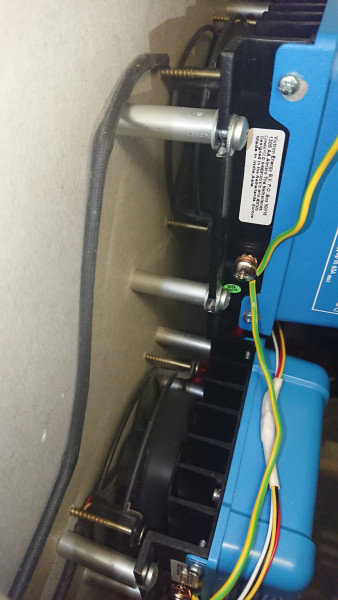

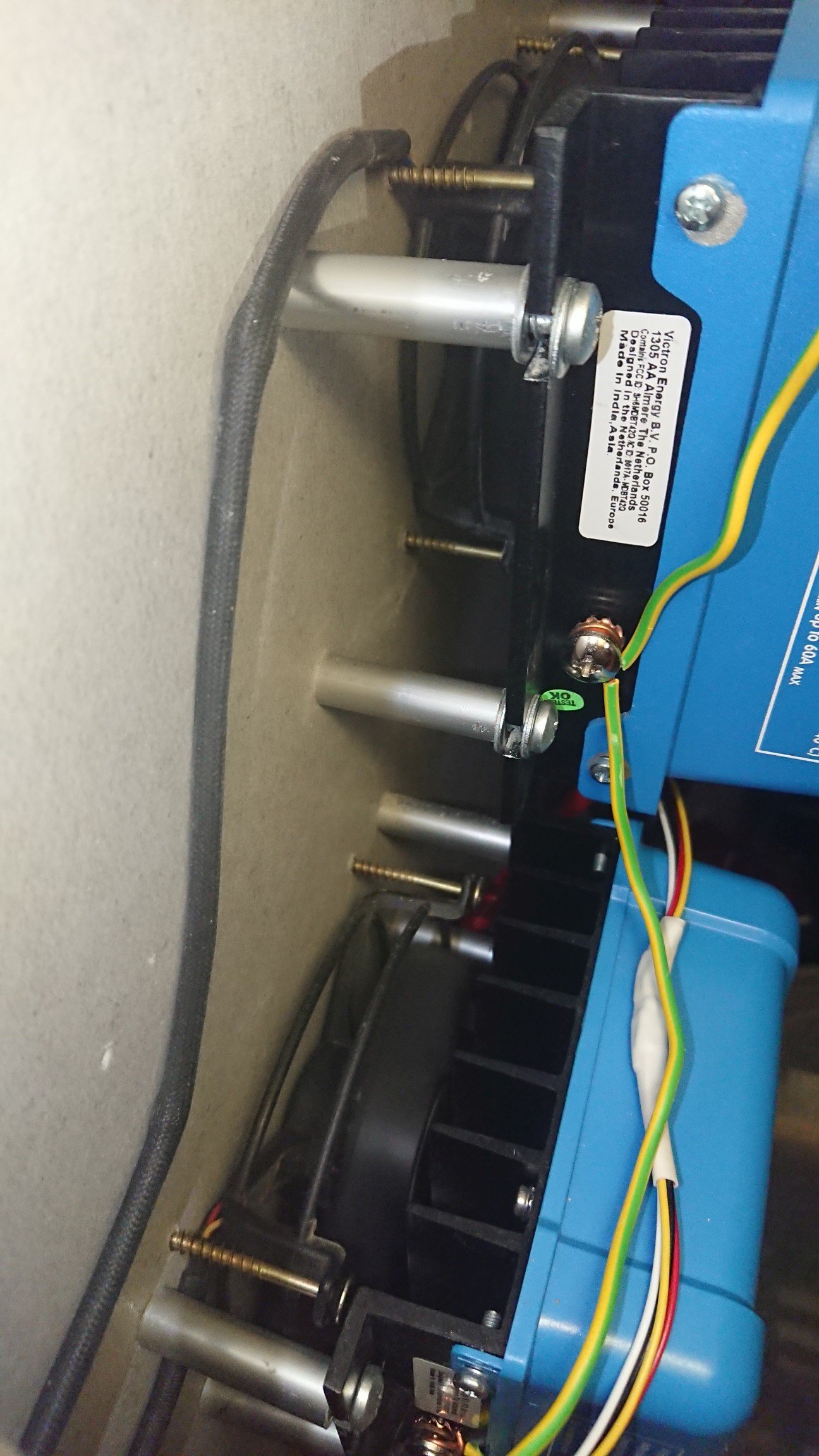

Došlo tedy k instalaci 5. ventilátoru, tentokrát další 92mm a přímo pod SmartSolar 100/20. Ten u 150/45 se také přemístil pod regulátor, respektive oba mezi stěnu a regulátory, viz obrázek. Stále napájeno z 12V panelu. A asi tušíte, že přidáním další zátěže se provozní doba rozhodně neprodloužila.

Následovalo osvěžení si Ohmova zákona a počítání proveditelnosti zapojit všechny ventilátory do série a napájet je přímo z 48V baterky.
Parametry:
140mm (U=12V I=0,16A => R=75Ω)
120mm (U=12V I=0,15A => R=80Ω) 2x
92mm (U=12V I=0,15A => R=80Ω) 2x

Celkem tedy odpor 395Ω. Při maximálním napětí v systému 55,2V to tedy znamená proud 0,14A. Pak se tedy napětí po cestě přidělí následovně:
140mm 10,48V a pro 120mm a 92mm 11,18V. Takže zcela v mezích provozu ventilátorů.

Zapojil jsem tedy ventilátory do série. Jako výstup napětí z baterie jsem použil LOAD svorky na SmartSolaru 100/20, spouštění jsem řešil přes Relé 2 na Cerbo-S GX a ovládání přes Node-RED. V obvodu je zapojen i kabel s pojistkou, co zbyl ze Smartshuntu (v originále pro měření midpointu nebo startovací baterie). Byl jsem nemile překvapen, že sepnutý výstup LOAD na MPPT znamenal nárůst vnitřní teploty konstantně o cca 5°C.

Po 3 dnech mračení se na displej s vysokými teplotami, tedy vyššími než by být mohli, jsem přepojil vstupní bod pro napájení ventilátorů na výstup jednoho z DC jističů (stále zůstává pojistka na kabelu k ventilátorům).

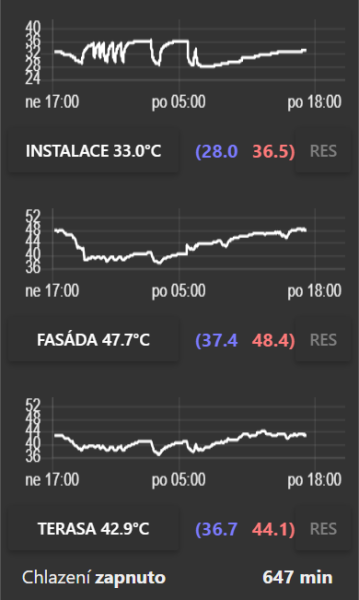

VÝSLEDEK = parné počasí pro obsluhu elektrárny, snesitelné teploty pro instalovaná zařízení. Na 150/45 max 44°C, na 100/20 max 48°C.

Zajímavé , že nejvyšší teplota na 100/20 je, pokud není žádný odběr a baterie je na 100%. Ochlazovat se začne až po západu slunce.

Teď už jen vyladění podmínek spuštění. Včera o půlnoci se mi podařilo nastavit, aby se chlazení spouštělo přes noc jen tak 3x až 4x, místo dosavadních 15x. Přes den ho nastavené hodnoty nechají v chodu stále. Další úprava bude přemístění teplotního čidla instalace (zapojené na Multiplus) ze stropu instalace do spodní části vedle baterky, aby se přes zimu hlídala minimální teplota do 5°C. Dále uvažuji přes léto odpojovat 100/20, který má panely na fasádě, kompletně.

PS.: Během výpočtů přepojení na 48V baterii jsem si připomněl jak se počítá odpor, pro sériové zapojení R = R1 + R2 a pro paralelní zapojení 1/R = 1/R1 + 1/R2. Samozřejmě připomenutí proběhlo nejprve špatným výpočtem a nesmyslnými hodnotami, ne, že bych si hned vzpomněl .
