Horalova FVE

[pibi]

To je uzemění panelů a kovových konstrukcí na střeše. Natáhl jsem to 8mm AlMgSi společně s trubkami pro kabely.
Hromosvod mám na druhé straně hliníkové střechy.

[jannecz]

Jako náhrada za zelenožlutej? Nemělo by to být značeno právě touhle barvou, že je to "zemění"? Aby se to nepletlo z hromosvodem... 50-tku mám, ale tohle nevím a zajímalo by mě to...

[bahora]

Tady se nejedná o ochranný vodič. Náhrada být může, pouze se to musí označit, někde je to popsávo v normě a můžeš to omrknout i venku na sloupech a stožárech, kde je běžně zemění svedeno pásovinou a pak na koncích označeno žlutozeleně.

[pibi]

Takže u měřící svorky a u vstupu do kombiboxu (uzemění přepěťovek) na AlMgSi natáhnout kousek zelenožluté smršťovačky?

[pibi]

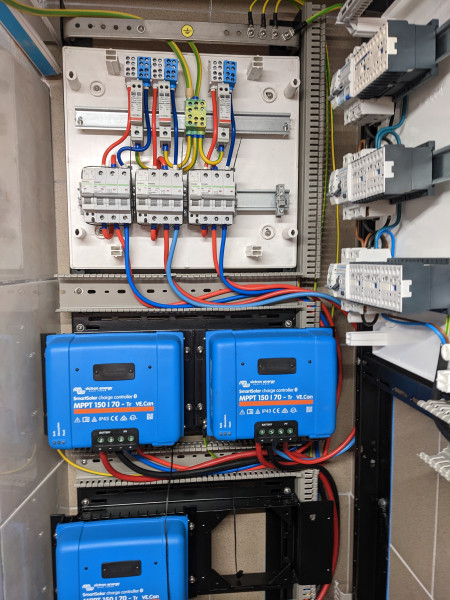

Za deštivých dnů pomalu pokračuji v drátování rozvaděčů.

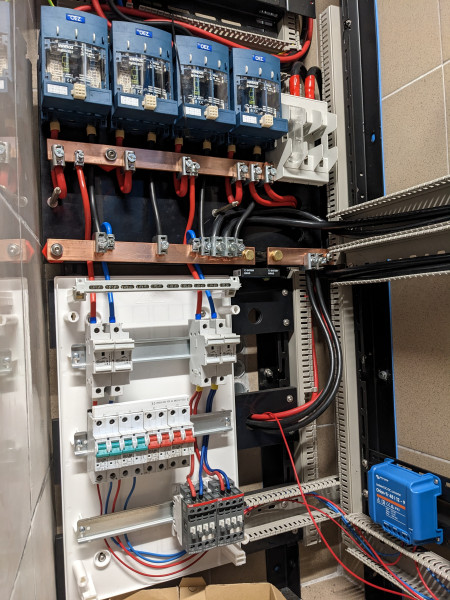

Přívody z kombiboxů, silovka hotová, chybí jen přívodní kabely a ovládání vypínacích cívek.

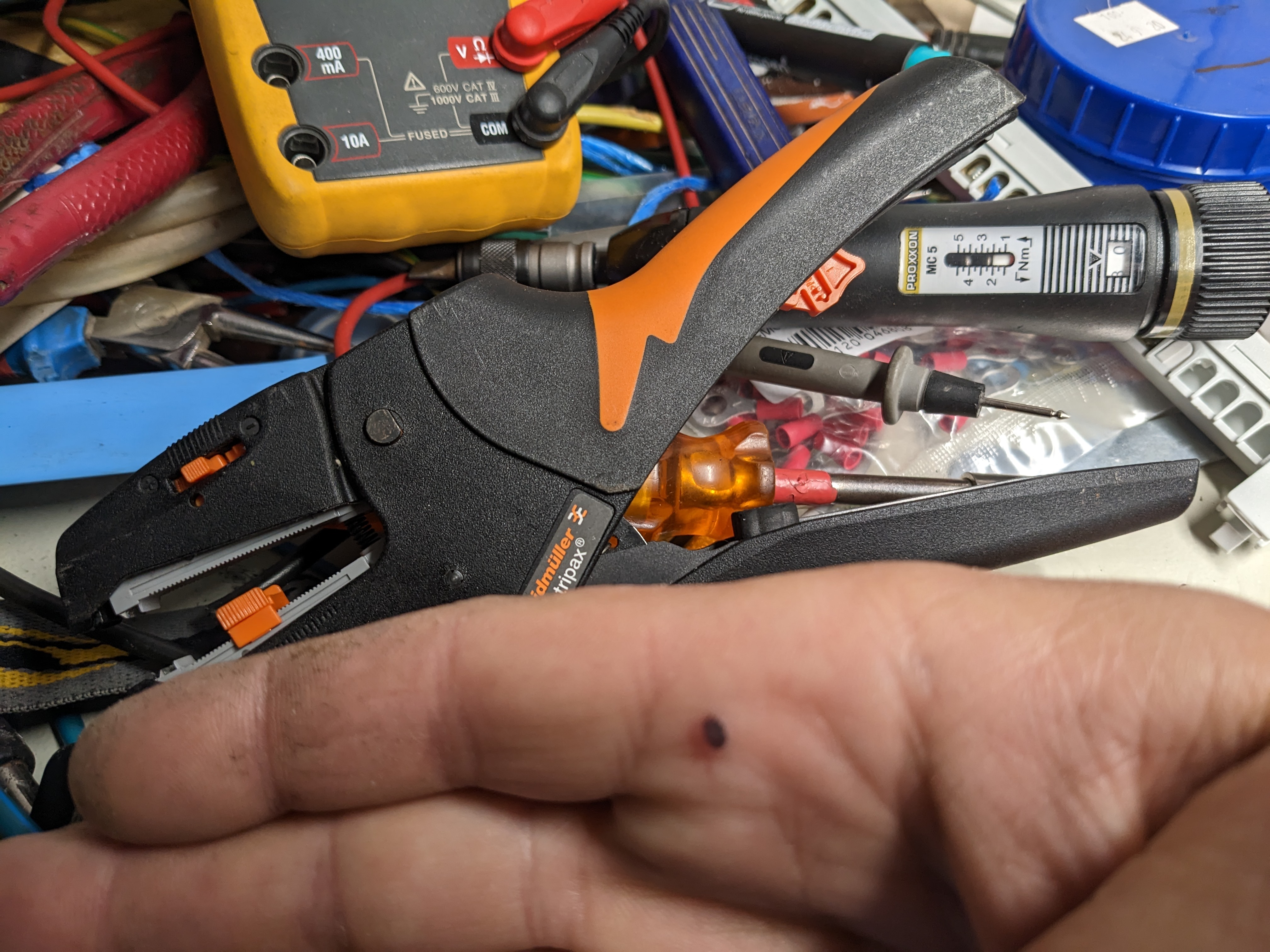

Stripaxy od Weidmullera stahují izolaci dobře, ale potvory koušou.

[Skrat]

Jen takový dotaz. Neměli by být ty přepěťovky až za jističema? Zase jestly jsou pojistky u panelů tak je to dobře.
Někde sem četl že přepěťovky by měly být za pojiskama

[pibi]

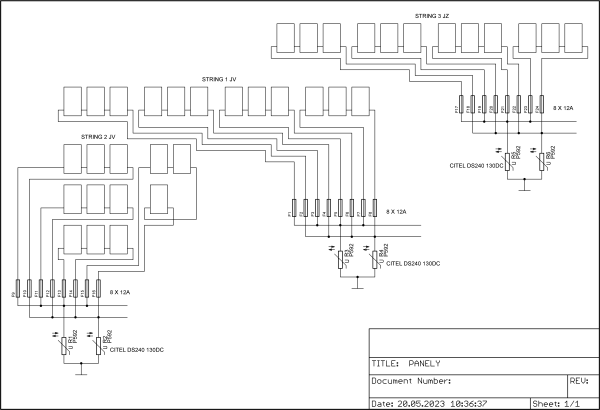

V kombiboxu budou pojistkové odpojovače od stringů (3S4P), za nimi přepěťovka, pak kabel CYKY 4Bx10 2+2 žíly paralelně do rozvaděče ve sklepě, tam přepěťovka na vstupu, za ní jistič s vypínací cívkou a MPPT.

[cipis]

Nebylo by lepsi to dat opacne?
Resp. takto ted nemas jisteny svod od boxu dolu.
Tedy dat klasiku, odpinace na jednotlive stringy, prepetovku, dalkove ovladany jistic, dole prepetovku a odpinac?

[pibi]

Kabel se jistí proti nadproudu, jestli si dobře pamatuji ze školy (přece jen na podzim to bude 40 let, co jsem podepisoval pracovní smlouvu). 4 paralelní stringy dají dohromady cca 48A (při mrazivém dni možná o chlup více), kabely do rozvodny mám CYKY 4Bx10mm2, zapojené 2 + 2 žíly paralelně. I kdyby došlo k přerušení 1 žíly z paralelního páru, tak vychází proudové zatížení do 5A/mm2, což asi další jištění nevyžaduje. Kombiboxy mám venku na fasádě domu zhruba ve výšce očí, tak při nějaké havarijní situaci půjde pojistkové odpínače vypnout manuálně, při 3 60 čl. panelech sériově nevidím problém ani v natažení oblouku.

[jannecz]

Takže u měřící svorky a u vstupu do kombiboxu (uzemění přepěťovek) na AlMgSi natáhnout kousek zelenožluté smršťovačky?

Tak jsem se ještě ptal zkušenějších, venku může jako zemnění být klidně vodič neizolovaný, na konci označený.
Prý dle normy je i uvedená "délka" toho značení.

Takže takhle doma postačí třeba 5 cm zelenožluté smršťovačky...

[pibi]

Děkuji, označení provedu.

[pibi]

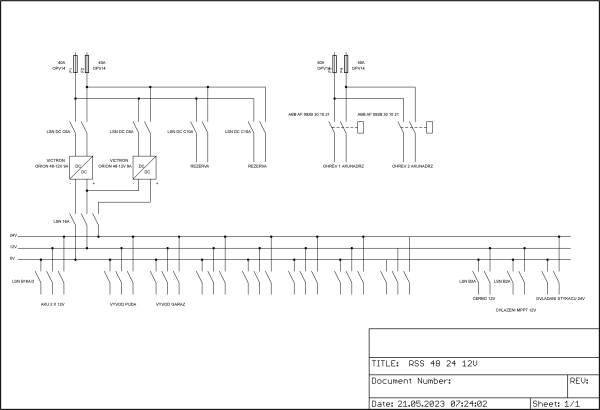

Sběrny 48V a příprava na ohřev akunádrže DC 2 x 750W

[rottenkiwi]

A co sa stane, ked zlyha MPPT a prud v noci pojde do neosvetlenych panelov
ktore maju menej ako 2 V aj za svitu Mesiaca, napr. 60 A do kazdeho stringu ?

Istenie MPPT-DC BUS je urcite vyssie ako 70 A.

Ako sa ten prud rozlozi medzi panely, kde je 4 x 12 A istenie ?

[pibi]

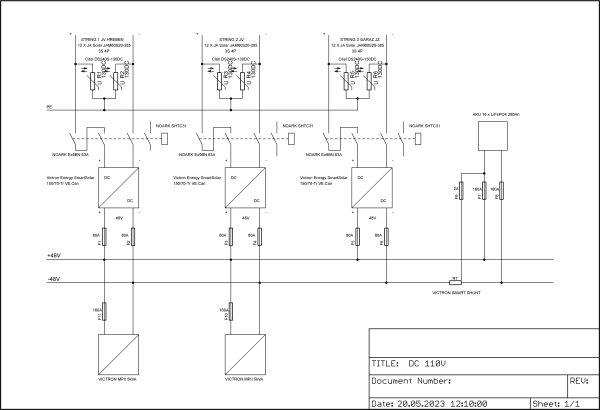

Není mi moc jasné na co narážíš, jištění na výstupu MPPT je 80A, podle manuálu Victronu by mělo být 100A, na vstupu mám jističe 63A.

[rottenkiwi]

NO ked sa v noci zacne prud cez zhoreny MPPT dostavat do panelov, co urobi
istenie, ktore je dimenzovane na tych 100 A, ked tam pojde 60 A,
ale panely znesu len 4 x 12 A.

Kable od MPPT k baterke to vydrzia, aj kable od MPPT k panelom to vydrzia,
tak co odide ako prve ? Panel ? Panel nema na vystupe diody, ma len by-pass diody.

.

[pibi]

Doporučuješ sériové diody, na kterých budu pálit 30+W na každém stringu při max. výkonu (0,7V x 48A) ?

[rottenkiwi]

Nie, ja sa len pytam, co sa stane, lebo robim MPPT a aj rele pri 100 - 150 V DC moze zlyhat
aj idealna dioda moze zlyhat, aj P alebo N-mosfet zlyhava, tak ma zaujima za co urobit
aby som si v noci nevybil baterku do panelov a neuskvaril panely, ktore cez den maju
napatie, tak sa im nic nestane, ale v noci napatie nemaju.

[pibi]

Já nevím, teprve se za pochodu učím co a jak mám zapojit a trochu věřím Victronu. Třeba bude proud větší než 60A a vybaví předřazený jistič, nebo vybije menším proudem baterku a BMS ji odpojí.

[kodl69]

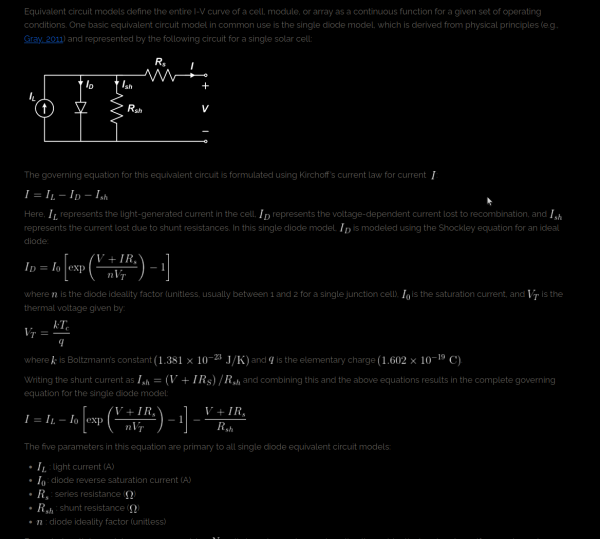

zase jakási teorie. Baterka má max 60V. na vstupu mppt budou minimálně dva 60čl panely, spíš tři. Ale extrémně jenom dva. tj 120článků. na jeden článek to vychází na 0.5V. Jask všichni víme, prahové napětí Křemíkových diod je 0.6V při normální teplotě, pokud je chladno, tak ještě víc. Takže do panelů žádný proud nepoteče. A věta "všechno zlyhá" není řeč technika, ale agitátora nějaké sekty. Ano, jednou všechno selže, my se v prach obrátíme a ty naše výtvory taky, možná ještě dřív než my
Takže udělejme rozumný zabezpečení proti zpětnýmu proudu z MPPT v případě poruchy, midnite clesic odpojuje vstup relátkem, proto může mít funkci "hyperVoC" protože to vysoký napětí naprázdno není na žádným polovodičovým prvku. Jiný mppt odpojují vstup mosfetem "naruby", tak co už. Když z toho udělá blesk škvarek, tak jištění určitě baterku odpojí...

[Antrac1t]

Nie, ja sa len pytam, co sa stane, lebo robim MPPT a aj rele pri 100 - 150 V DC moze zlyhat
aj idealna dioda moze zlyhat, aj P alebo N-mosfet zlyhava, tak ma zaujima za co urobit
aby som si v noci nevybil baterku do panelov a neuskvaril panely, ktore cez den maju
napatie, tak sa im nic nestane, ale v noci napatie nemaju.

zajima what if analyza, tak sem nahod tve reseni, ktere ti umoznilo klidny spanek ...
