FVE Frenky Mladá Boleslav

[brumlaj]

Blahopřeji Frenky, pro inspiraci lze také zajít na již fousatý projekt Exciter případně představený i v češtině. Škoda, že Tvá fotodokumentace nevyšla.

[Frenky]

Blahopřeji Frenky, pro inspiraci lze také zajít na již fousatý projekt Exciter případně představený i v češtině. Škoda, že Tvá fotodokumentace nevyšla.

Ahoj Brumlaji.
Fotodokumentace vysla. Staci poklikat na nazvy souboru a fotky se ukazou .
Fousaty projekt nastuduju.

[mobilik]

Potvrdzujem, mne tiez nezobrazilo tie fotky.
Ale skvela praca!

[tomas]

Fotky nejsou na uvedených odkazech.
Jak se šlape do MPPT regulátoru, nebrzdí tě moc, nebo můžeš šlapat při libovolných otáčkách?
Já jsem uvažoval o něčem podobném jen s alternátorem abych si mohl nastavovat buzení a tím i odpor šlapání.

[Frenky]

Fotky nejsou na uvedených odkazech.
Jak se šlape do MPPT regulátoru, nebrzdí tě moc, nebo můžeš šlapat při libovolných otáčkách?
Já jsem uvažoval o něčem podobném jen s alternátorem abych si mohl nastavovat buzení a tím i odpor šlapání.

Pro Brumlaje, Tomáše a ostatní dávám fotky.

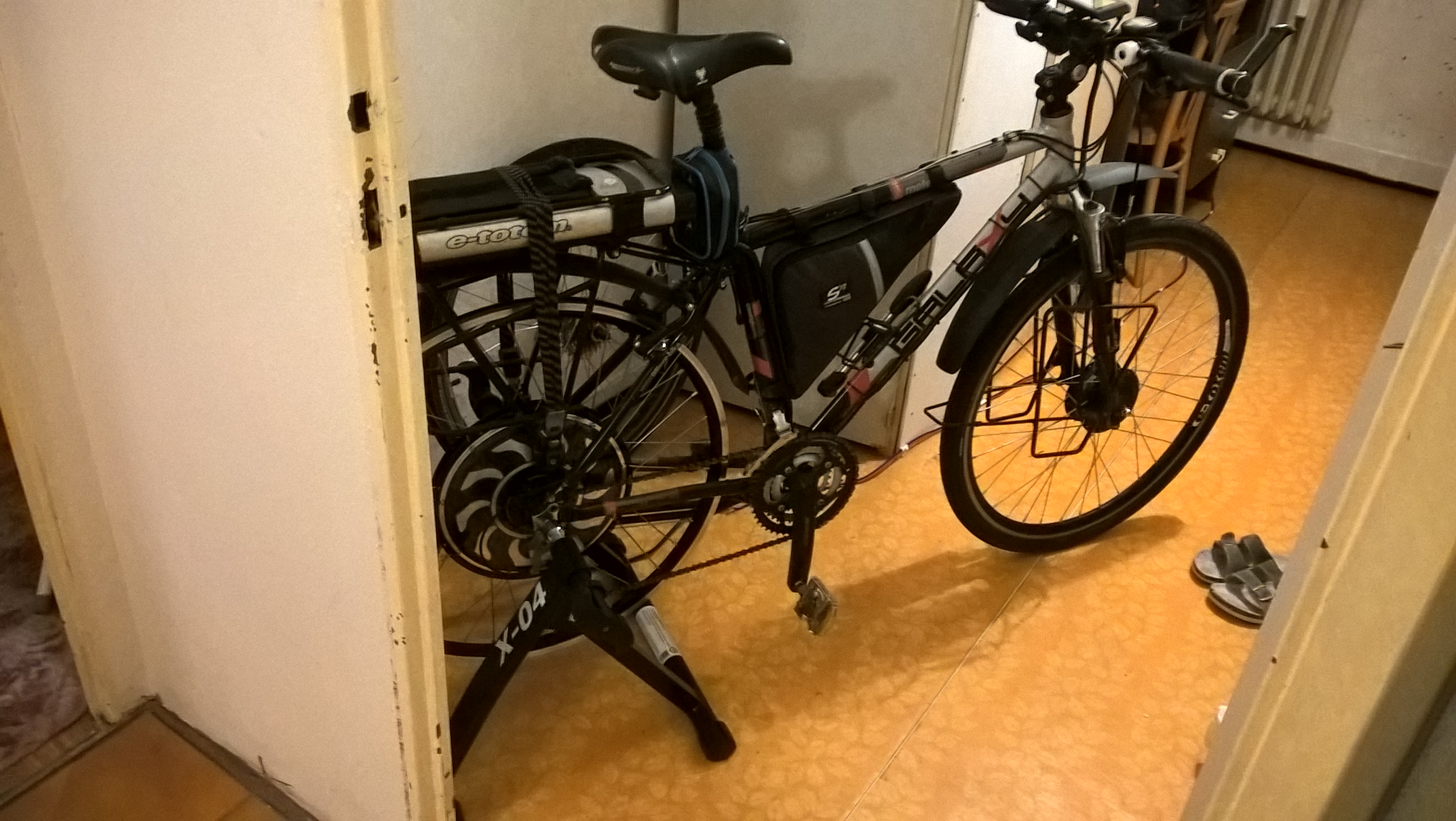

celkový pohled

detail rámu a uchycení kola

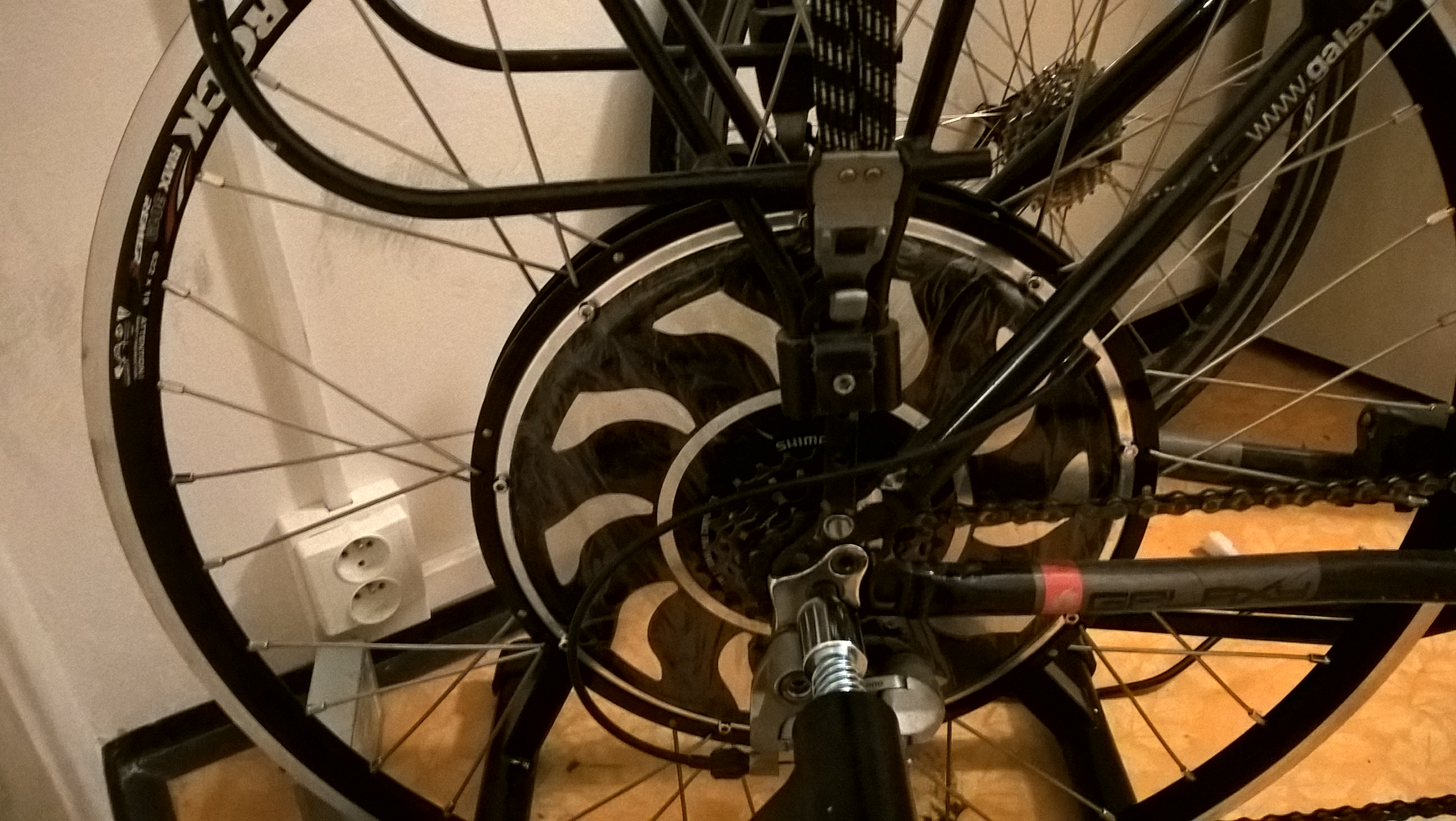

detail elektromotoru

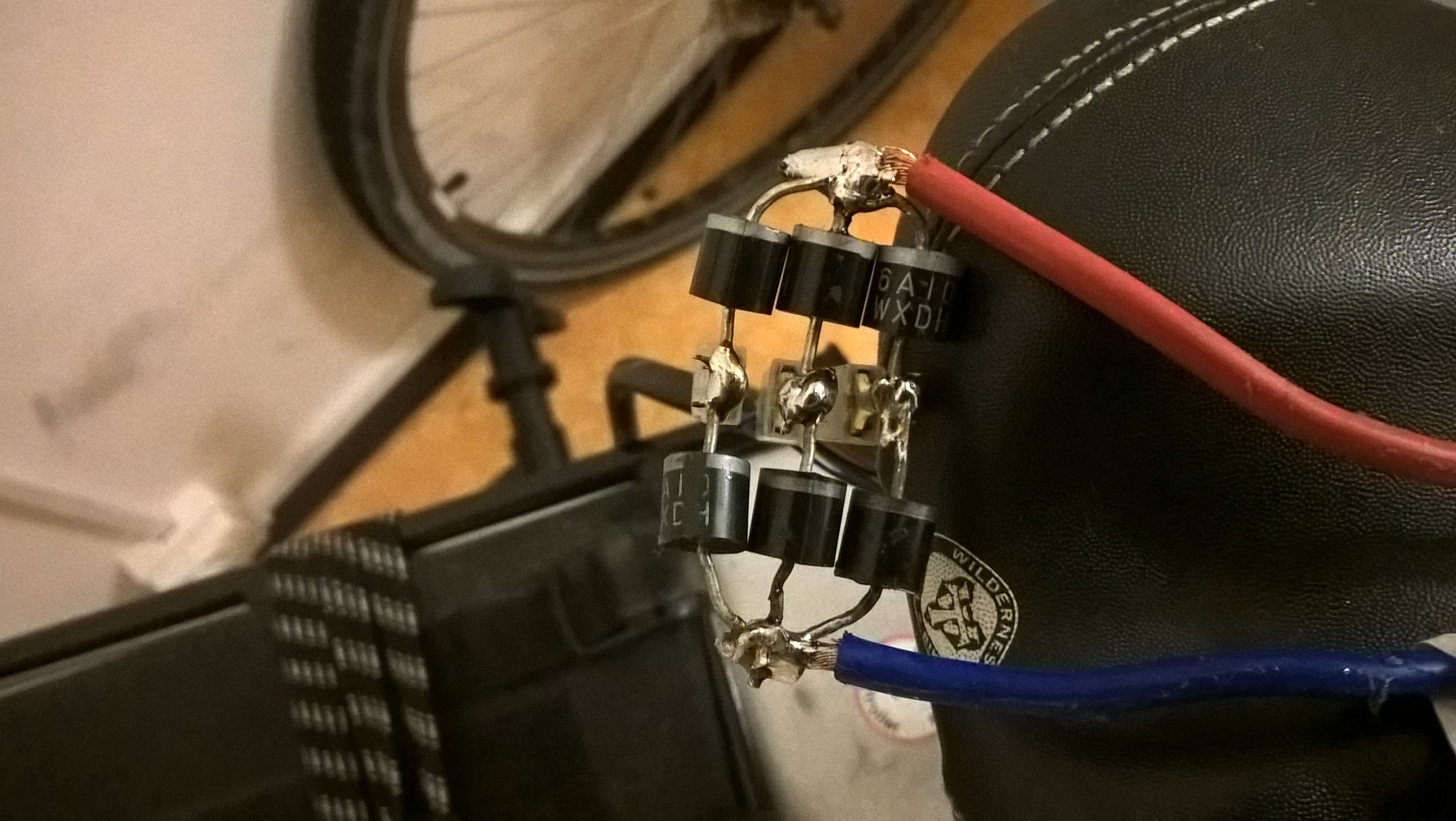

detail 3f usměrňovače

Šlapání do MPPT regulátoru je zvláštní. Jak MPPT hledá MPPT bod, tak se odpor šlapání zvětšuje, ale po chvilce boje se to nechá vydržet. Plánuji na zkoušku připojit nějaké jiné regulátory (PWM, MPPT). Nebo se pokusím šlapat přes modelářskou nabíječku. ještě uvidím jak se bude časově a morálně dařit. Zatím šlapu denně tak 15 - 30 minut a dá to docela zabrat. chybí fyzička a morálka No pokusím se to zlomit. Taky plánuji ubastlit nějaký vlastní regulátor, abych si mohl nastavit vlastní odpor šlapání. Mám představu, že si plynule budu přidávat nabíjecí proud do baterky a tím regulovat odpor šlapání. No nevím jak se to všechno vivine.

[rva]

U toho regulátoru bych zvážil, jestli není lepší zvolit regulaci na konstantní otáčky. Tedy nastavím si optimální frekvenci šlapání a dle fyzičky do těchto otáček víc šlapu, nebo se "vezu z kopce".

[ota]

Super řešení, přeji mnoho sil a vůle k pokračování. Bohužel, než naplníš všechny baterie tak se dost nadřeš.
Máš nejspíš lepší fyzičku, ale pro mě je max.trvalý výkon 100 - 150W. Nárazově jsem dal 300W ale málem mi při tom pukla pumpa.

[kodl69]

jaký je napětí na motoru při cca 20km/h ? mám ho v elektrokole a mám podobný symptomy jako ty, ale nevím, jestli to dokáže nabíjet 54V aku bez zvyšujícího měniče.

[Frenky]

jaký je napětí na motoru při cca 20km/h ? mám ho v elektrokole a mám podobný symptomy jako ty, ale nevím, jestli to dokáže nabíjet 54V aku bez zvyšujícího měniče.

Podle mne ne. Napeti je mezi 35 - 40V na prazdno. Pri pripojeni MPPT regulatoru STUDER z modu night na charge vsak hned klesne na cca 27V. Takze nejaky regulator tam treba. Ja ho dal primo k panelum.

[kodl69]

Jasně. Takže bude potřeba zvyšující měnič, se zpětnou vazbou pro udržování konstatního napětí na vstupu, tj -+ konstantních otáček. A sílu si můžu měnit změnou převodů, však jich mám na tom kole až moc. Zajímavej tip na využití elektrokola v zimě. Ale tolik elektriky co jsem vyjezdil přes léto určitě do baterek nedodám - i když je to taky jistá forma akumulace energie

[kodl69]

tak jsem to taky zkusil. Stojan se nehodí kupovat jinde než na Ebay - je to strašný, ale stojí polovinu než v čr a poštovný je srovnatelný:http://www.ebay.com/itm/Magnetic-Turbo- ... D100102%26
připojil jsem k motoru usměrňovač 6x 1N5407 (3A diody) a 27V aku přes V-A-W metr od číňana.
27v je moc, i na nejtěžší převod musím šlapat hodně rychle, ale i tak je špičkový výkon přes 300W. Vydržel jsem do baterie dodat 1Ah a mám dost.
Diody tyhle proudy skoro nedávají, musím tam dát něco vydatnějšího, na vývodech se pekla izolačka.
Příště zkusím menší napětí, aby byly otáčky pro výkon 200W pro mě přijatelnější, příp se dá přehodit na lehčí převod a jet do menšího výkonu. Ale ten pocit, že jsem dodal celkem 27Wh do akumulátoru je k nezaplacení. Zítra zas.

[Frenky]

Ahoj

Vítej v klubu šlapogenerátorových specialistů
Já teď zrovna nešlapu, protože mě skolila nějaká chřipka, ale chystám se zase na nějaké ty sportovní pokusy později. Takže sportu zdar a upoutanému kolu obzvláště.

PS: Panely asi výkonem nedostihneme. Alespoň ne dnes.

[Frenky]

Tak se mi konečně po dvou, nebo po třech měsících usilovné dřiny v programování, odhalování chyb mých i přístroje podařilo rozchodit vyčítání vybraných parametrů z komponentů "STUDER". Dříve jsem řešil vyčítání pomocí arduino MEGA s displejem, ETH shieldem a různými jinými sarapetičkami. Protože se můj výtvor jen hemžil různými propojkami a kablíky, tak tento můj výtvor nebyl zrovna z nejspolehlivějších, nehledě na zahřívání se různých součástek. Před časem mi odešel displej a již se mi přístroj nepodařilo nikdy plně rozchodit. Pokaždé mi upadl jiný drátek, nebo se někde něco.. Také replikovatelnost výtvoru byla nulová a neopakovatelná. Přikročil jsem tedy k hledání nějakého jiného systému, který tyto moje nedokonalosti odstranil. Našel jsem na internetu společnost http://www.hwpro.cz. Tam jsem objevil jejich výrobek pod označením "ARMOSY". (před časem jsem zde na fóru dával nějaké odkazy). Tedy jedná se o škatulku na DIN lištu o úctihodné šířce 12M.

V základní sestavě ARMOSY obsahuje horní desku s dotykovým displejem, slotem pro MINI SD kartu, RTC obvodem s baterií, I2C EEPROM pamětí, 2x rozhraním RS-232, RS-485, dvěma tlačítky, dvěma LED, aktivním beepem a samozřejmě Arduinem DUE s programovacím kabelem. Spodní část je osazena 8x optočlenem oddělenými vstupy, 8x optočlenem oddělenými výstupy, měničem pro napájení v rozsahu 8~32V. Ostatní rozšíření je možné přidat z nabídky. Základní sestava stojí cca 3000,- Kč i s deskou DUE. Při klikání na různá rozšíření jsem se dostal cca na 7000,- Kč. Holt každá sranda něco stojí.

Kromě vyčítání údajů přes jedno rozhraní RS232, vyčítám údaje z BMS od pana Kolaříka přes další rozhraní RS232. Mám tam rozjetou jednoduchou WEB stránku s vyčtenými údaji. Údaje se dále odesílají přes ETH port do malého servříku s RPI, kde jsem s pomocí všech mých přátel a příznivců rozjel složitější html stránku, grafy a odesílání na mypower. Všem kdo se podílely a radily děkuji (LZahradil, díky Luboši za vše a Frýdek-Místek, děkuji i tobě Jaromíre)
Omylem jsem si pří nákupu naklikal i GSM modul, tak jsem do přístroje koupil i SIM-ku a rozjel přes AT příkazy odesílání SMS-ek při nějaké akci. Zatím tedy posílám SMS typu "Nabijeni" a přístroj mi odpoví: Ubat = 26,80 V|Ibat = 12 A|SOC = 98,35 %. Sice jsem to původně nezamýšlel, ale mám to.

Tady je odkaz na WEB mého RPI http://frenky.dreamsys.cz/index.html

Jedinou velkou záhadu jsem řešil, když mi chodily z dohledového modulu STUDER RS232i poškozená data a vznikaly mě chyby. Nevím, zda byl obvod MAX3232 poškozený již z výroby, nebo jsem mu ublížil já nevím. Po výměně za nový MAX3232 se vše rozjelo bez chyb. Jenom ta práce s titěrnými obvody již není pro moje unavené oči a rozklepané ruce. Ale nakonec jsem to dal. Naštěstí jsem si před časem pořídil kombajn pájku, která má nejenom klasickou mikropájku, ale také pájku foukající horký vzduch. (au, opravdu je to horké, myslím, že jsem si se souboje s pájkou přinesl i nějaká ta dočasná zranění - popálení ) .Ono bojovat s dvěma rukama s deskou, obvodem, pájkou, cínem a ještě to všechno ukočírovat koukajíce se přes sklo lupy, no zážitek. Když jsem se poprvé přiblížil mikropájkou k obvodu a koukal přitom do lupy, tak jsem se lekl. (kdo tam proboha dal ten telegrafní sloup)
Dotykový displej má jenom 2,4" a je hodně malý, takže něco přečíst je pro mě hodně obtížné. Chtělo by to displej větší, ale to by se zase nevešel na DIN lištu a musel by se dát někam bokem.
Konec písmenek, pokusím se nahrát pár foteček.

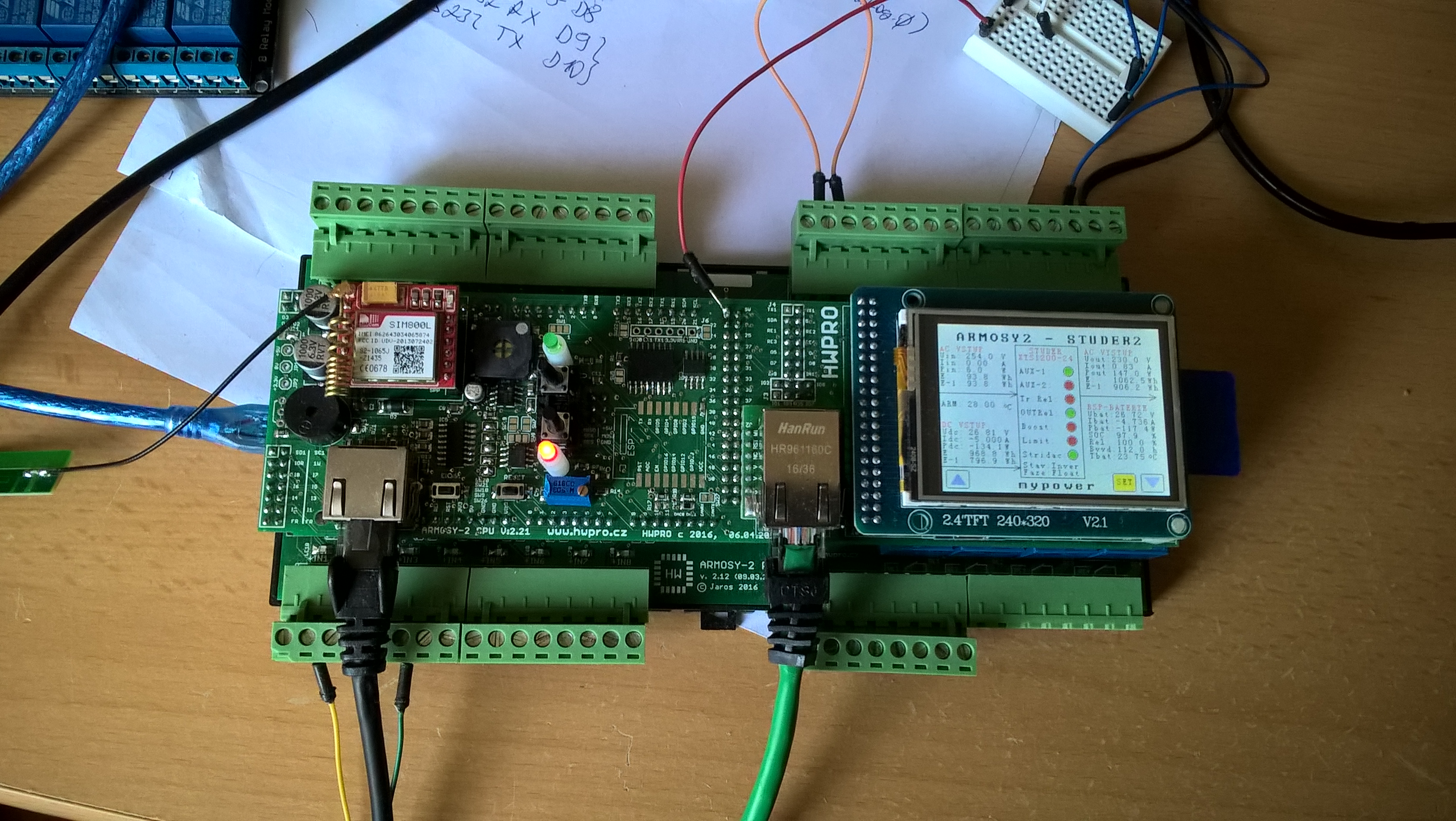

ARMOSY uvnitř

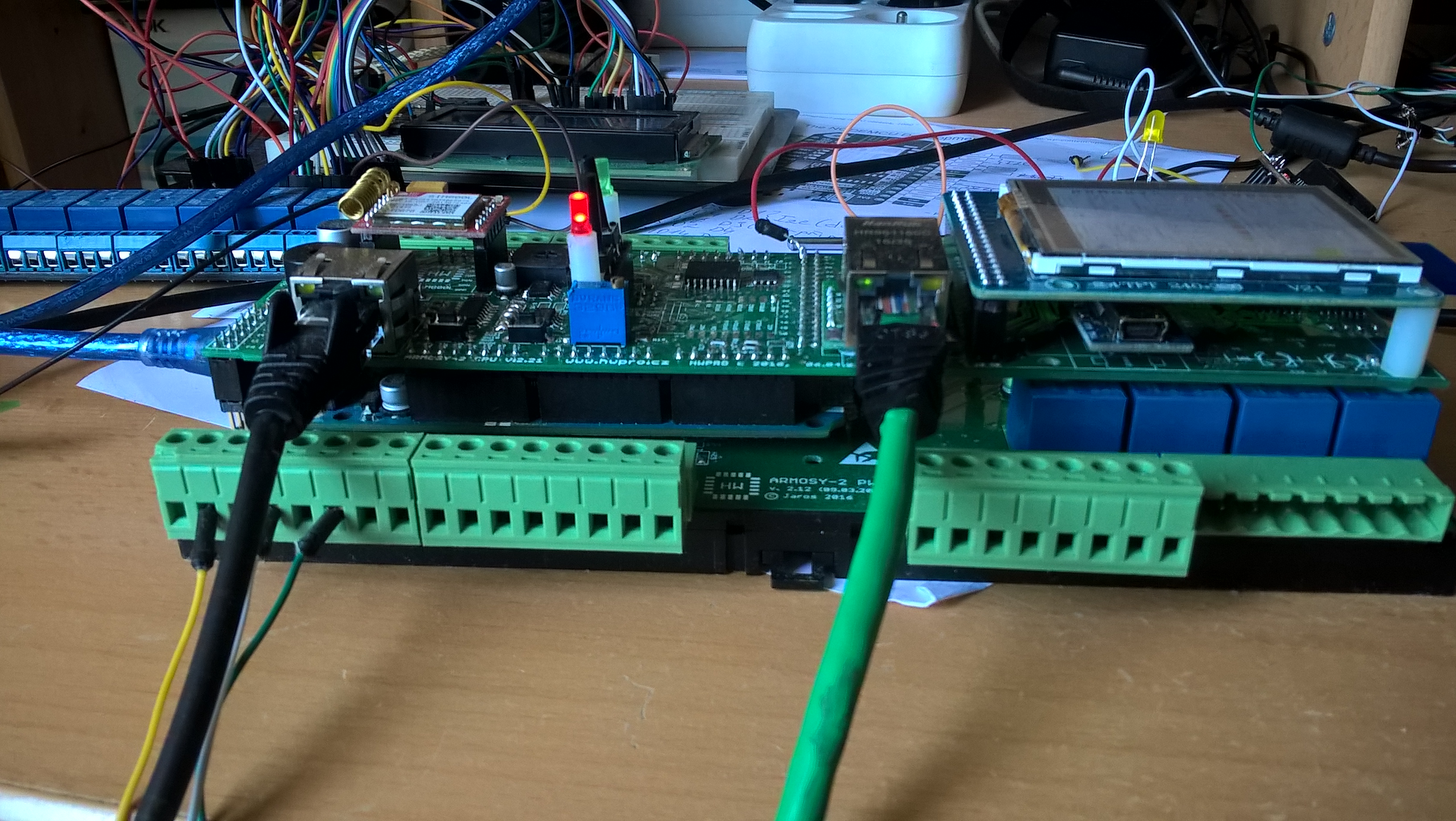

ARMOSY uvnitř

celkový pohled na obě PLC (ARMOSY a SDS)

Montáž ARMOSY zezadu

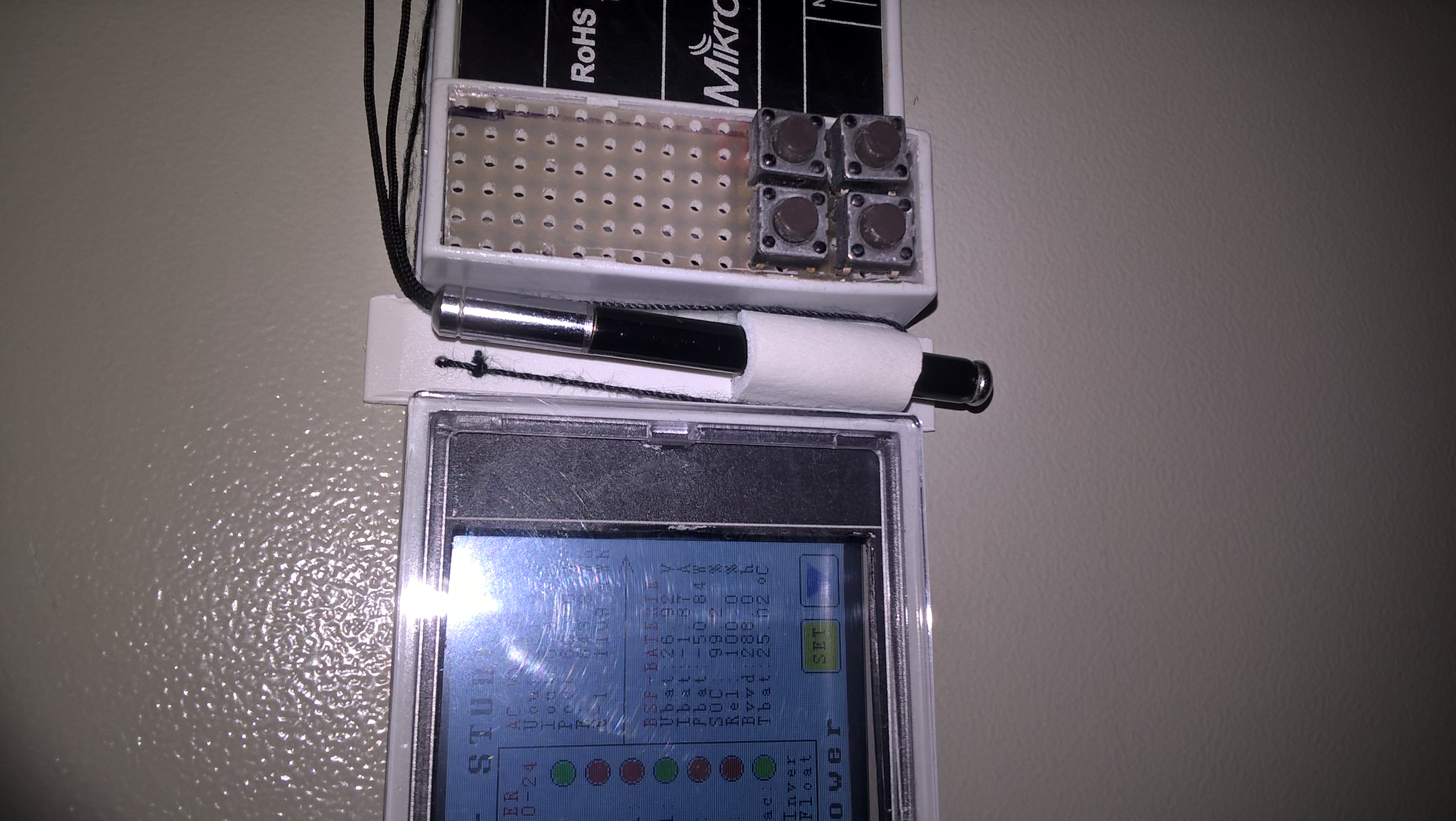

umístění strkátka (stylusu) na ovládání dotykového displeje

Tady je řešení jak umístit stylus na ovládání dotykového displeje. Použil jsem těsnění do oken, které se prodává běžně v obchodech a přilepil ho na zaslepovací kryt na jističe. (zaslepovací okénko).

vyřešení problému "kam s ním"

Snažil jsem se i o nahrání jak vypadají jednotlivé obrazovky, ale fotky můj telafon dělá při detailu takové, že je sem na fórum nejdou nahrát. Překračují 2M přidělené adminem, tak se zatím musíte kochat jen obrázky, co se vešly do limitu.

Přeji všem pěkný den a hodně do a hodně kWh do a jiných užitečnějších spotřebičů.

Frenky

[Frenky]

To Brumlaj
Ano vyčítají probíhá přes krabičku STUDER X-COM RS232i. Protokol netřeba lámat, je perfektně popsán v jejich dokumentaci. Ano umím do STUDER i zapisovat. Zatím zapisují dva parametry. Zapnutí a vypnutí střídače. Existuje i knihovna pro STUDER, ale nedokázal jsem pochopit, jak knihovnu použít. To by chtělo opravdu programátora na plný úvazek. Já spíš programuji systémem pokus - omyl. Všechno mi trvá strašně dlouho. Chtělo by to někoho mladšího s nápadem. Snad se mi podaří zlomit někoho, kdo to umí lépe. Ale zase mě to baví.

[Frenky]

Nějak se zmenšil počet grafů na mypower. Co se děje?

[mypower.cz]

Nějak se zmenšil počet grafů na mypower. Co se děje?

Technicke potize. Na jeden ze serveru toho bylo naveseno vice nez by bylo umerne jeho vykonu a zacalo to pomalu chcipat a na to se nabalovaly dalsi diky tomu vznikajici problemy a nez se vse podarilo zpacifikovat tak to dopadlo temihle podivnymi projevy. Zrejme byly na mysli nedopocitane grafy ze serveru s6 a nekompletni vysledky vykonu v porovnani vsech zde merenych FVE. Zachvili se to zlepsi, ted to prebira docasne s2 zrovna konkretne tyhle viditelne vypocty

[Cyberon]

Líbí se mi Vaše řešení. Sám bydlím ve staré obecní bytovce asi ze 60 let a asi 3 roky mě láká myšlenka na nějakou malou realizaci FVE.

Dělal jsem tehdy kamarádovi na zahrádku instalaci s 1x 100W panelem, 20A MPPT regulátorem a k tomu si sehnal nějakou starší autobaterii. Nejdříve chtěl jen svítit 12V žárovkou, dobít si mobil a mít možnost napájet ntb přes adapter z autokonektoru. To vše v letních měsících, kdy tam o víkendu zůstává. Další sezonu už chtěl připojit i malou LCD televizi na 12V a využít nějaké el. nářadí. Takže jsem mu doplnil ještě 1x 100W panel a měnič 1200W (na štítku je sice 2400W, ale to je jen krátkodobá max hodnota). Baterie posílil nejříve o 1kus další starší větší autobaterii 95Ah a později sehnal ještě 1 kus. Dohromady by měl mít v bateriích 245Ah. Jsou ale starší, takže reálně to bude míň.

Měl jsem nápad umístit 2-4 panely naležato přímo na fasádu mezi okna bytu nad sebe. Viděl jsem různé obrázky takto umístěných panelů na fasádě nebo i na balkonu. Takto umístěné panely mají sice menší výkon, ale je to realizovatelné. Jen mám v plánu dojít na bytové družstvo a předložit jim foto dokumentaci s nákresem a popisem, abych měl můj plán nějak úředně podložen.

Jak je vidět u Vaší realizace, tak když se chce, všechno jde. Tiše závidím a fandím.

[Frenky]

Ahoj fotovoltaici MYPOWER
Dlouhou dobu jsem se odmlčel a neinformoval jsem vás o stavu mé FVE, takže napravuji.

V mém životě došlo ke spoustě změn. Po delším hledání se mi podařilo koupit nemovitost (baráček) na vesnici v okolí Mladé Boleslavi. Po cca 1 roce celkových stavebních úprav se mi podařilo opravit střešní konstrukci baráčku a dnes i namontovat solární panely. Původní FVE na paneláku v Mladé Boleslavi byla demontována a nyní již neexistuje. Probíhají přípravy na trvalé přestěhování na vesnici a opuštění města. (nevím jak jsem tak dlouho mohl bydlet ve městě ). Za pomocí ADMINA asi založím nové vlákno i s novým měřením, aby se výsledky měření FVE daly lépe vyhodnocovat.
Za občasné výpadky měření a statistik mohou práce při stěhování a HW práce a omlouvám se za ně.

Parametry nové FVE (momentálně)
panely: orientace JV Jinko solar 225 Wp (zde na fóru). Zatím 18ks (na rozšíření se bude neustále pokračovat)
MPPT Regulátor: Studer 1x VT-80 (druhý VT-80 čeká na další FV pole)
Střídač: Studer 1x XTM4000-48 (na druhý je myšleno a pokud bude potřeba, tak se dosadí - zatím jeden stačí)
Baterie: 1x LiFePoY4 WINSTON 48V, 200Ah. 2x Speciální sodíkovo-niklové baterie https://www.scribd.com/document/2330474 ... GEA-052013
Podpůrná technologie STUDER: 1x BSP-500, 1x RCC02, 1x XCOM-LAN, 1x XCOM-RS232i

Dohled:
- Arduino DUE v kapotáži ARMOSY https://www.hwpro.cz/oc/index.php?route ... rch=armosy sbírá údaje z komponentů STUDER, ovládá relé, může měřit různé parametry
- SDS MICRO (bude přezbrojeno na SDS MACRO) sbírá údaje z elektroměrů, měří teploty apod.
- Server: RPi V2, systém na HDD za pomocí zavaděče BERRYBOOT. uživatelská stránka zde: http://95.85.214.80/index.html (ne vše je rozchozeno na plnohodnotném zprovoznění se pracuje).

Plány a výhledy
- Vyměnit SDS Micro za SDS MACRO
- Rozchodit měření teplot (čtení ze sytému fibaro)
- Integrace se systémem FIBARO (něco jako uživatel YOUDA) PS: Děkuji mu za občasnou morální a SW podporu.
- rozšíření FVE pole na JZ
- využití přebytků na ohřev užitkové vody (nebo jinam )

PS: Fotodokumentaci pořídím zítra a doplním. (snad)

[marko250]

Pěkně pane,vitaj ve vidlákově ,v králičárně jsem nevydržel ani týden. Tak u Tebe nakonec jsou ty sodíky,přesněji se rozepiš s reálným provozem pak,ta spotřeba pro ohřev vypadala papírově strašně a ty proudy na banku taky.To dodatečné zateplení ještě nevyplo baterku v provozu?

[Frenky]

Protože FVE Mladá Boleslav již není, tak zakládám nové vlákno FVE Doubravička

odkaz tady viewtopic.php?t=4809
