Regulace topení pomocí PLC

[pezizka]

No ty chytřejší simatiky, z toho jsem zas tuleň já..... Jdeš na to dobře, jestli chceš pošlu Ti příklad, ale až večer. Nebo bych Ti to o víkendu spíchl, jestli vydržíš. šlo by to klidně po procentech s tím, že při držení tlačítka se posun zrychlí. Samo s údajem na display, číselně nebo i sloupcovém grafu.

[dracekvo]

Taťka chce o víkendu vařit nějaké jitrnice nebo co na mojí velké plotně. A já mám regulací co sem k tomu měl na vaření piva rozebranou.
Tak potřebuju nějak regulovat a chtěl sem na rychlo spíchnout něco na tom logu. Ale tvrdě jsem narazil Bez regulace by z toho byl akorát super generátor páry.

Mě by stačil jen příklad jak ovlivnit ten čítač, aby při stisku tlačítka změnil hodnoty třeba TH TL z 5s 5s na 5.5s a 4.5s

[pezizka]

Tlačítko + musí nastavit čítání nahoru a vygenerovat impuls aby měl co čítač přičíst. To samé - ale čítač dolů. Počítáme třeba od 0-10 a výsledek prohnat matematikou aby z toho vznikl patřičný čas pro asynchron šířka pulsu. Druhou matikou tutéž informaci ale odčítat od 10 a dosadit co by šířku mezery. Ber to jen jako hrubý příklad.

[dracekvo]

Jo,
ale jak to dostat do toho TH? Na to sem nepřišel

[pezizka]

Trochu prrr. Jsem jen samouk ale troufnu s tím "bazmekem" na cokoliv Co je TH? Čas sepnutí?

[dracekvo]

Jo.

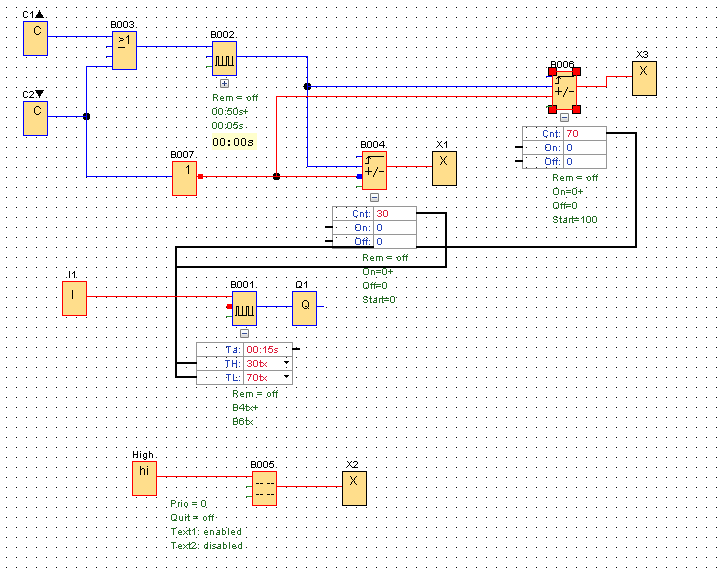

skončil jsem v této situaci a jak pracovat s proměnejma v časovači, na to už sem nepřišel.

Bez názvu.png (3.33 KiB) Zobrazeno 1904 x

[pezizka]

Po pravdě pracuji s 0BA7 a to prostředí je trošku jinačí. Předpokládám, že pokud poklepeš blok otevře se okno s vlastnostmi. A do řádku doba pulsu nezadáš hodnotu, ale při poklepání na řádek Ti vyskočí bloky z nihž se dá přenést hodnota do tohoto místa. No a vybereš patřičný B.

[dracekvo]

Stáhnul jsem verzi logosoft 8.0.
Poklepu na blok a můžu jen doplnit čísla. Nic víc ať klepu kamkoliv.

EDIT:

tak se tam dostanu pokud klepnu na + pod blokem. a pak poklepu na tu volnou nozičku. Už sem na to možná přišel.
Budu pokračovat zatím samostatně.

EDIT2:
Pokrok. Už ovládám časovač pomocí šipky nahoru a dolu. Jen sem se zasekl nad tím. že časovač umí jen milivteřiny nebo deset milivteřin. A já nevím jak výstup z up / down counteru přizpůsobit těmto hohnotám.

A ještě nevím jak ošetřit max hodnotu na čítačích. Tj. abych tam nemohl naklikat třeba víc než 100.

[dumi]

To je to programovani vvgrafech.... napis to v kodu a mas to na 10 radek a 5 mimut

[dracekvo]

Jak?

[dracekvo]

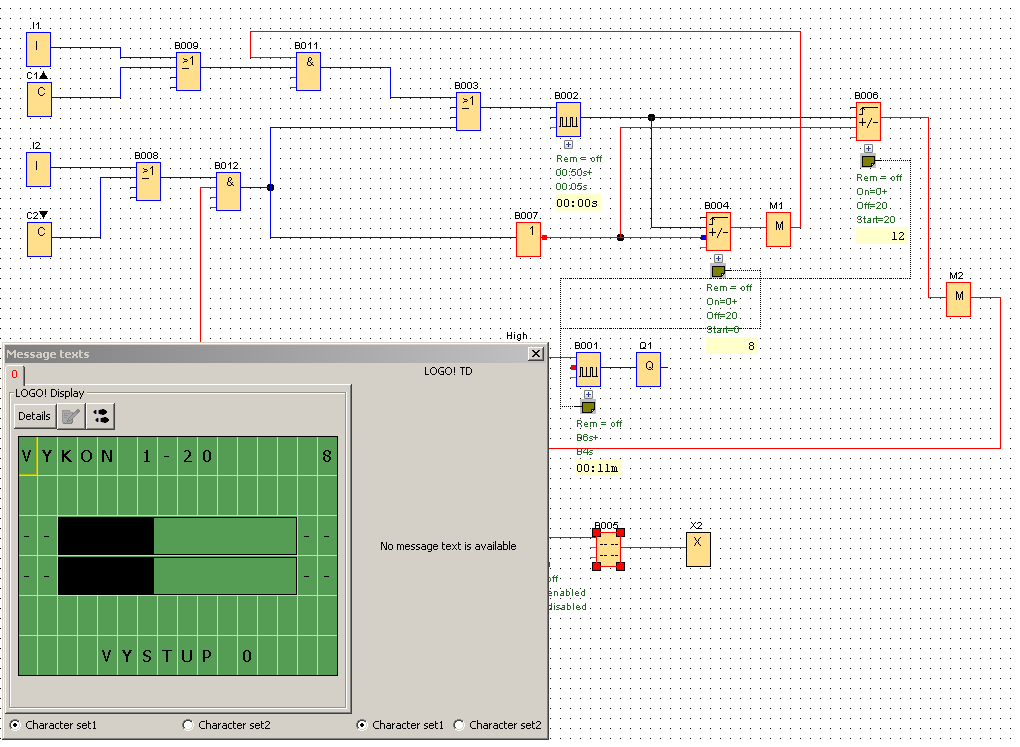

Hlásím výhru.
Nějak si s tím nerozumím, ale asi sem pochopil princip programování LOGA. Oproti dospělým PLC je to značně omezené. Třeba PWM regulátoru se mi nepovedlo vnutit vstup z proměnné a podobně. Je to tam snažší a s téměř žádným omezením.
Nepovedlo se mi to udělat v procentech. Tak sem zvolil kompromit že nastavuji 0-20. Což je v regulaci třeba 50% 10 vteřin zapnuto, 10 vteřin vypnuto. Pro můj účel dostačující.
Tímto děkuji uživateli pezizka, že mě popostrčil.

[pezizka]

Abys nepřeletěl hodnotu je jednoduché. Ber to ale prosím jen jako princip. Hodnotu z čítače dosadíš do analog spínače a ten Ti při požadované hodnotě sepne a zablokuje tlačítko +. A jestli si to dobře uvědomuji tak i čítač umí sepnout při nastavené hodnotě.

[dracekvo]

Já to vyřešil přímo čítačem a jeho výstupem, kde jede nastavit od kdy do kdy je aktivní. Přes AND jsem ho prohnal na začátek k tlačítkům. Akorát to nešlo napřímo a muselo se mezi dát M.
Takže už i maximum a minimum mám ošetřené.
Můžu ovládat jak tlačíky na PLC tak tlačíky připojenými na DI 1 a 2.

[pezizka]

Kluk šikovná Rekurze možná jen přes M a Q i když i to se dá obejít. Logo! je jediné co umím naprogramovat, já su tupý z těch "chytřejších" Vlastně jaké programování, ono je to spíš skládání logických obvodů jak na plošňák, jen pohodlnější a taky chyby se lehce napravují Z diskrétních logických obvodů jsem toho kdysi nadělal docela dost tak jsem si s Logem rychle porozuměl. Zato jak slyším syntaxe tak mi přestává mozek fungovat

[dracekvo]

Ono i na velkém plc S7-1500 většinou jednoduché věci programuju přes LAD (releové schéma). Je to tak rychlejší, snažší a lépe se to přes online ladí.
A je tam mnohem lépe pořešená práce s analogovejma vstupama, výpočty, časovače. Vše můžu používat na více místech téměř bez omezení. Jen je potřeba si občas udělat konverzi z Int na real a podobně.

Jen je složitější si nastavit HW konfiguraci, ošetření chyb a další věci. Ale jak to člověku jednou někdo ukáže. Tak už stačí mít výchozí projekt a všechno tohle už má přednastavený.

[pezizka]

Tak mne ještě napadlo, asi s křížkem po funuse. Myslím, že i Logo se dá přes LAD editor programovat. Tento je tuším diagram funkčních bloků, FDB editor. Vsadil bych se, že při otevření nového projektu je možnost LAD. Snad to dokáže i konverzi mezi sebou. Ale to jsem nepoužil a z LAD jsem tuleň....

[dracekvo]

To jsem dneska zkoušel. Ale pohořel sem víc, než s fbd

[Valdano]

Narazil jsem ale na problém - rád bych nějakým způsobem ukládal historická data. PLC v sobě nemá žádnou paměť.
Nějaké rady?

Sice opožděně, ale přesto zmíním, že PLC Domatu typu markMX, které používáte v sobě má paměť vyhrazenou pro historická data. V příslušném projektu editovaném ve vývojovém prostředí Merbon IDE viz položka Historie, do které se přidávají definice historických dat.

PLC typu markMX umožňuje ukládání historických dat na straně PLC s možností zobrazení v grafech na webové vizualizaci, která je rovněž v PLC. Java Script na počítači nebo tabletu ve webovém prohlížeči, který zobrazuje příslušné grafy s vazbou na historii pak tahá historická data z PLC. Data historie se ukládají v PLC do paměti nezávislé na napájení tj. historie dat zůstává v PLC uložena i po vypnutí napájení.

Například při periodě záznamu 1 hodina kde každý záznam bude složen z 25-ti různých proměnných datového typu REAL (tj. třeba 25 různých teplotních čidel) vystačí paměť pro historii v PLC na cca 800 dnů.

Starší data se v PLC automaticky přepisují.

Navíc je možné se čas od času k PLC markMX připojit z vývojového prostředí Merbon IDE, zvolit Stažení historie, časový rozsah OD-DO a pak lze historii ve zvoleném časovém rozsahu stáhnout a uložit do počítače nebo tabletu ve formátu textového souboru .csv a tyto soubory si pak můžete uchovávat i po mnoho let a prohlížet si je jako tabulky hodnot s časovými značkami třeba v Excelu.
