Balancéry 3,45V 8A byl by zájem?

[kodl69]

plošňáky jednostranný je jednodušší nechat udělat za pár korun v https://www.plosnaky.cz/ je to skoro stejně rychle jako bys to dělal doma .... (jeden den pošleš a druhej den to můžeš mít doma s příplatkem) dřív jsem si dělal aspoň prototyp doma, dnes už si to nechám raděj poslat a dva večery než to přijde si najdu jinou zábavu... Jinak ty balancery dost dobrý, možná by s těma optočlenama byla zajímavá sériová komunikace ala balancery od Tikonika

komunikace.pdf

(43.46 KiB) Staženo 281 x

- doufám že to nemá nějak patentovaný, abych nebyl v průšvihu -prostě první balancer pošlecca 1x za s nějaký sériový data(napětí, úroveň pwm pro balancování, teplotu procesoru), druhej to jenom přepošle dál a za pár ms pošle data svoje, a tak to bude ty data posílat až na poslední balancer, kde stačí převodník TTL na USB a můžeš si to v PC sledovat, jaký jsou napětí a co se děje, nebo další PIC (ARM, arduino) který bude něco konat - odpojovat regulátor, zapínat boiler, spouštět sirénu.... Ale to už je asi jiná liga, ale snad by se to tímhle moc neprodražilo, a bylo by to zároveň místo cellogu..

[dracekvo]

na plošňáky.cz jsem si je právě nechal dělat za tu cenu je to dost fajn. Už sem i tak línej, že sem si je nechal rovnou vyvrtat. Leptat doma se s tím nebudu, na fotocestu nemám vybavení ani čas.

To jsem už snad někde tady psal, že komunikace bude, jen teď nemám čas se s tím programovat a testovat. Nejspíš se k tomu dostanu až přes zimu. Cena za dva optočleny je zanedbatelná, že jsem to pro tu komunikaci rovnou připravil. Pak bude stačit jen nahrát do procesoru nový firmware. Má to 10bit AD převodník, takže přesnost měření je 0,004V.
Komunikace bude to řešená na principu čidla DS18b20. Přes jeden optočlen pošlu požadavek na odeslání dat a na druhém budu čekat odpověď.

Potom komunikaci do podrobna popíšu a každej si bude moct napsat svojí knihovnu třeba pro arduino a data zpracovávat podle svého uvážení a potřeby.
Kdo to umět nebude, tak tomu poskytnu další desku s picem, kde bude možnost si nastavovat hodnoty balancování a na LCD sledovat aktuální napětí článků. Do PC by to potom šlo posílat pomocí RS232. S USB jsem ještě nepracoval, tak nemám tucha, jak složité by to bylo udělat na univerzálnější rozhraní.

S PWM jsem se nedělal. Jak napětí překročí nastavenou hodnotu, tak otevírám mosfet a je otevřen do té doby než napětí padne pod nastavené + ještě 3 vteriny navíc.

Mě štvalo, že na trhu není rozumě silný balancér s jiným napětím než 3,6V a ještě k tomu za přijatelnou cenu. Tak sem se pustil do stavby.
Zatím jen zjišťuju, jestli by byl zájem. Až to pořádně otestuju na svejch baterkách, tak to pustím do světa. Stejně tak jako je veřejně vystaven desulfátor. Každej si bude moct to postavit, nebo mu pošlu stavebnici s návodem, nebo mu to postavím a pošlu oživený. Ale pevně věřím, že každému bude stačit stavebnice, na to pájení nemám až tak moc času

[PavelR]

vidite me trebas vyroba dps celkem bavi a uz mam odladenej postup takze zmetky jen vyjimecne. Proto to delam.
Ja treba zase nemam rad vyrobu kabelazi (pokud je to vic kusu).

kodl69: myslim ze mam stejny balancery. Jediny co tak je treba pouzit opta mezi poslednim balancerem a prevodnikem ci portem PC. Balancery jsou dobry. Ten rozsirujici modul jsem chtel prizpusobit ale progrmator jaksi nepochopil co chci... Sem tam se na to mrknu pres PC trosku me udivuje ze to napeti co balancery meri znacne lita ale jinak funguji.

[kodl69]

jestli tím lítáním myslíš 5 setin voltu, tak mě taky, a pokud jede měnič nebo svítí slunko, tak je to i víc - ono je to rušení, a asi je potřeba to digitálně filtrovat. To je ostatně doporučení i pro dracekvo - digitální filtr a hystereze zap-vyp. Ještě bych se přimlouval za nějakou možnost v tom nastavit balanční napětí na 4,1 nebo 4,15V, myslím, že by to někteří taky ocenili...

[dracekvo]

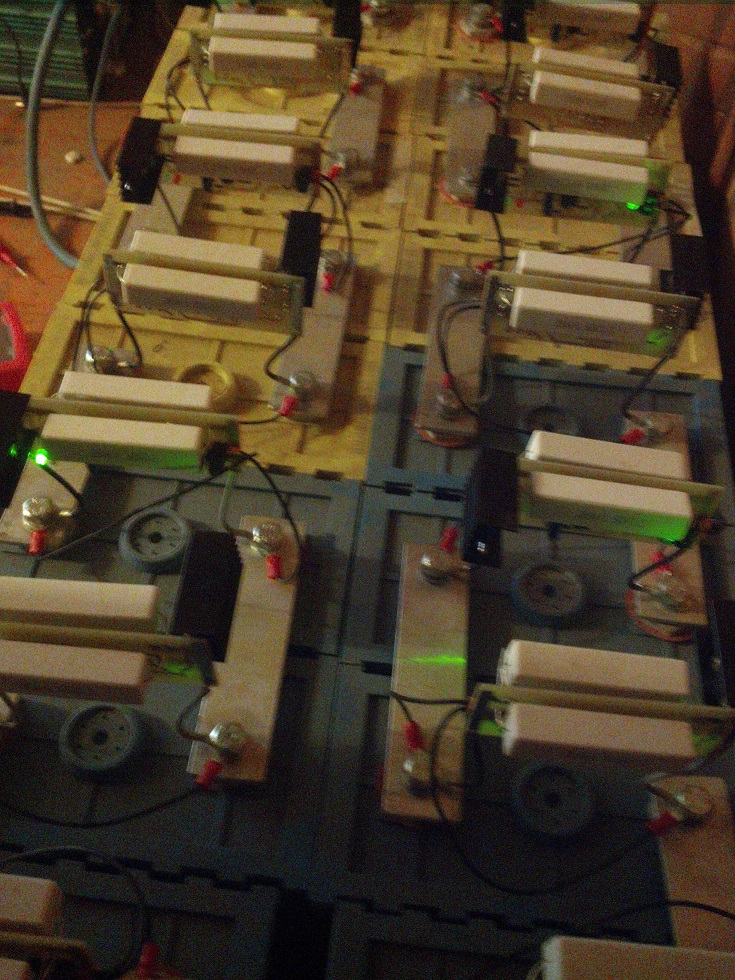

Takto se u nás teď balancuje

4.1V není problém, ale museli by se dát jiný odpory.

[FRSO]

Zdravím, ty balancery drží jen na těch Cu drátech ??, jinak se mě to líbí, ještě by nebylo špatné nastavovat to napětí balancerů třeba binárně jumperem, ale to by se asi musel zvolit jiný procesor s více piny, to by se líbylo i mě.

[dracekvo]

drátky 1,5 mm2 to udrží v pohodě.
Vydrž do podzimka i to nastavování napětí bude

[atom]

pěkná práce, až to bude ve formě stavebnice třeba, tak bych určitě alespoň 16ks vzal

[JonasPP]

Ak sa bude dať toto zariadenie prerobiť na 4,05- 4,1v tak tiež mam zaujem o 15ks a bude postačovať aj bez odporov,dokonca aj ako stavebnica,že doma to zmontujem.Popripade ak to bez odporov bude primerane nakladne,tak zaujem stupne na 23ks.

[dracekvo]

Ahoj,
zdá se že to funguje. Bez odporů není problem a 4.1V to také zvládne. Akorát teď mám nějaké hektické období a pořád jsem někde na služebkách, nebo nemám čas.
Můžu poskytnout schéma desky v eagle a zdrojový kód pro procesor.
Ale není to zatím ve stavu, kdy by se mi to úplně líbilo. Pár úprav by to ještě chtělo. Hlavně umístění odporů, aby teplotou neovlivňovali ostatní součástky.

[JonasPP]

Pohoda ma to čas,ešte nemam na plno spustenu elektrareň,tak si sem tam,jak mam kus času prekontrolujem a ručne zbalansujem svojich paru li-ion.Ale ak už budeš mať pocit,že je to podla predstav,tak daj vedieť,lebo aj tak nikde som nenašiel nič na balansovanie pre tieto parametre a do konca roka chcem zvišiť kapacitu baterie z 1,1kWh na 5 a to už na ručne doladovanie je fest zdlhave no problem,že bateriu chcem ešte viac rozširiť,aspoň na 10kWh a to už ručne bude trvať aj niekolko dni (podla rozchadzania).

[kodl69]

to dracekvo: Jakej kmitočet máš na spínání odporů? nebo to spínáš jenom zap -vyp ? Chtěl bych něco takovýho taky, ale potřeboval bych pwm 0-50% na kmitočtu 30-100kHz, šlo by to s tímhle procesorem? mám tip na attiny 84-85, ale taky není toho času. V čem programuješ ty PIC procesory?

[dracekvo]

Spínám jen vyp, zap. Pro účely balancování plně dostačující. Asi by to s tímhle procesorem šlo. Nevím jestli má nativní podporu PWM.
Používám standard program od microchipu Mplab se tuším jmenuje + podporu C. V assembleru už nepíšu, pro mé účely ztráta času. V C to mám x rychleji.

[casper]

Proč tam máte ty odpory?
To teplo můžete pustit klidně do baterek, když to nechcete balancovat hodinu.

Toto je moje jednoduší řešení. 6A bez problémů.
Napětí se nastaví pomocí odporu, takže se to dá použít na každý typ Li-Ion.

Na sestavě 12V jsou vidět jak jsou montované.
http://www.evbattery.cz/index_soubory/Page348.htm

[abrams]

Proč tam máte ty odpory?
To teplo můžete pustit klidně do baterek, když to nechcete balancovat hodinu.

Zdravím ,

... to je vtip ? Ohřívat terminály článků ? Vždyť to může poškodit pajšl článku ! Nebo Vaše jsou odolné ?

Elektronům zdar

[casper]

Ten vývin tepla co tam je při normálním balancování je tak malý že článek se nezahřeje, když to nebudete trápit hodinu na maximální výkon. Teplo se přes hliníkové a měděné elektrody celkem rovnoměrně v článku rozvádí, ověřováno termovizí. V zimě jsem to zkoušel použít na temperování baterek v elektromobilu, ale podařilo se mi zvýšit teplotu po půl hodině (což je na balancování hodně) jen o 4 stupně což je málo.

[kodl69]

něco podobnýho jsem provozoval, TL431, nějaký BC a darlington na konci, ale nemělo to extra velkou strmost, pokud začnou balancovat při 3.45V, kolik je na nich napětí při těch 6A balancovacího proudu?
Moje varianta chodila až ke 3.6V při 7A, což se mi moc nelíbilo.

[casper]

To máte pravdu že ta strmost zavření není jak při PWM řízení, toto je opravdu velice jednoduché zařízení do 50,-Kč/ks, ale na některé aplikace stačí.
Bohužel na trhu je hromadu BMS systemů, ale samostatné balancery na větší proud ne, proto jsem se pouštěl do výroby tohoto zařízení. Toto není na prodej, nemáme na to CE, zákazníkům kteří si koupí baterky tak dávám zdarma zapojení a kde si objednat plošný spoj. Na 16x článků s dvěma cellogry je cena kolem 2500,-. BMS je kolem 8 000,-, ale samozřejmě je to už jiná liga.
Sice tranzistor je na větší proud, ale do 6A napětí udrží, ale dál už napětí začne růst.

[abrams]

Zdravím ,

při pravidelném balancování není třeba moc balancovat , ale je-li balancování příležitostné , u FVE dle tak se rozbalancování "nahromadí" a pak je třeba dohánět . Vidím to u sebe - víc jak dva měsíce bezzásahu balancerů kvůli .

Elektronům zdar

[juzek]

Zdravím. měl bych zájem o 8kusú. Mám zapojeny 3,6V balancery ale toto je lepší . Zatím mi panely nabíjí max 50A. Dá se to poslat dobírkou? Díky Josef
