Multiplus ii AUX rele

[ElektroEzs]

Zdravim koukal jsem ze rele AUX u Multiplus ii 5000VA je na AC 120V/4A a verze GX ma rele na 230V/4A nemel to nahodou nekdo otevreny jestli jsou rele stejny nebo je v nich opravdu rozdil? Zajima me jestli je chyba v popisu nebo fakt rozdil v rele:-)

Radeji dam externi rele na vystup K1, zkousel jsem dnes rele 2P ktere ma v sepnutem stavu 40mA a pak 4P rele ktere ma v sepnutem stavu 78mA a obe v pohode na vystup K1 funguji. Necham tam rele 4P krajni kontakty pouziju jeden pro menic druhej pro DS a prostredni necham volne jako izolaci mezi DS a menicem, rele ovlada stykacomat.

Diky

[gupa]

Od koho to relé je? Nějaké typové označení a řada. Nemůžu najít fotku. Podle datasheetu by se to mohlo zjistit.

[ElektroEzs]

Ja prave nevim jake rele je uvnitr proto jsem psal sem zajima zdali je opravdu jen na 120V

[glottis]

tu se pise 230V

https://www.kvelektro.cz/api/products/1 ... asheet.pdf

120V bude nejakej sotek z americke verze? Nedava smysl mit rele do 120V pro 230V system.

[pibi]

Victron v návodu píše:
Programovatelné relé, které lze nastavit pro obecný alarm, DC podpětí nebo funkci start/stop generátoru. AC jmenovitý proud: 120V / 4A, DC jmenovitý: 4A až 35VDC a 1A až 60VDC

[ElektroEzs]

Prave ze jednou tam maji psano 120V po druhy 230V. Necham tam tedy radeji externi rele na vystupu K1:-)

[ElektroEzs]

Trosku budu u rodicu modifikovat stykacomat, momentalne mam nastavene prepinani podle SOC a zatizeni primo v Multiplusu ale je to nepohodle pri kazde zmene prehravat Multiplus takze budu vyuzivat rele Cerba a start/stop generator v Cerbu kde pohodlne pres LCD zmenim parametry. Mam tam navic napetove rele OEZ MMR-X3-001 aby pri vypadku jakekoliv faze pri provozu domu na DS prepl barak na Multiplus. Mam otazku jak nastavit napetove rele? Minimalni napeti 180V, maximalni napeti 265V, cas vypnu a asimetrii take, muze byt nebo nejak zmenit?

[ElektroEzs]

Nikdo nepouziva napetove rele? Jde mi o to jak moc nastavit odchylku od site:-)

[pibi]

Jak se dny prodlužují, tak mě napětí v síti zajímá stále méně.

[ElektroEzs]

To me take ale potrebuji v zime kdy se jede z DS a obcas vypadava proud aby to prepinalo, protoze multiplus hlida jen jednu fazi a ja potrebuju hlidat vsechny tak jsem doplnil rele. Koukal jsem ze v Multiplusu je nastaveno min 180V a max 270V takze to asi necham stejne i na tom relatku:-)

[pibi]

Jedině metoda pokus-omyl, nějak nastavíš a když to bude blbnout, tak upravíš. Blbé je, že to nemáš doma a musíš jezdit, nebo to řešit dálkově přes telefon.

[ElektroEzs]

Tak on zase tolik ten proud nevypadava tak snad to bude v pohode, dal jsem to tam pro sichr protoze kdyz vypadne jina faze nez ta ktera je pripojena na AC IN tak proste barak naprepne na Multiplus timhle to eliminuju:-) U sebe to neresim tam jedu celej barak pres Multiplus 1f takze me zbytek fazi nezajima, pri vypadku mi nefunguje akorat idukce kterou mam na DS. Nastesti to mam k rodicum kousek jsme ve stejnem meste ale i tak chci to mit nejak posichrovane, vetsinou se tyhle veci dejou kdyz nejsem doma

[ElektroEzs]

V utery rano jdu stykacomat upravit tak uvidime jak se to osvedci:-)

[pibi]

Nejspolehlivěji ze všech věcí fungují Murphyho zákony.

[ElektroEzs]

To mas pravdua jeste se to pokazi kdyz nejsi doma

[ElektroEzs]

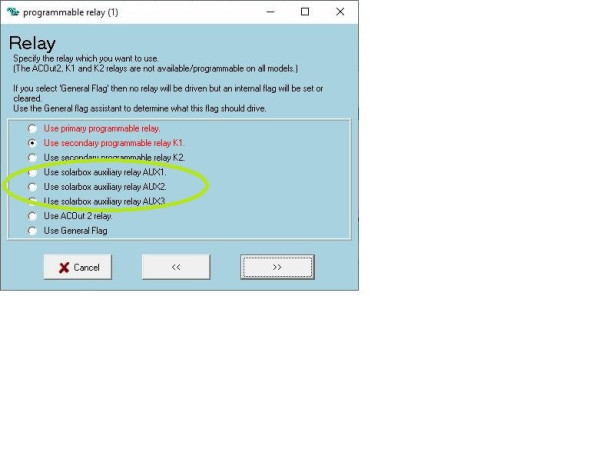

Nevi nekdo co to je za rele v Multiplusu AUX1,2,3? Nikde to nemuzu najit co je mysleno tim solarbox. Diky

[pibi]

Matthias Lange - DE obrázek avatara Matthias Lange - DE ♦ mbr89 komentoval · 6. května 2023 v 11:58

"Solarbox" je velmi staré příslušenství, které již není dostupné, je to EOL na mnoho let.

[Diablo1st]

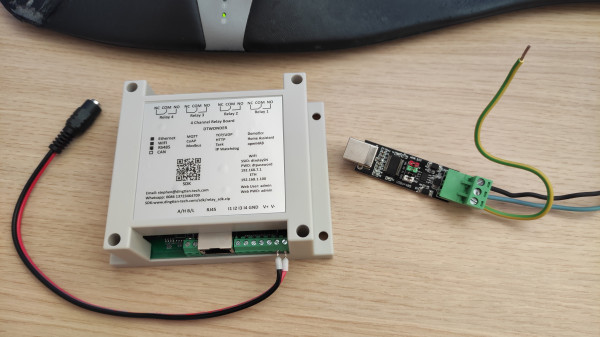

Ja sa snažím sprevádzkovať takéto niečo

Bohužiaľ zatiaľ sa mi moc nedarí, nejako mi viaczne komunikácie cez prevodník. Objednal som si iný RS485 prevodník, tak snáď sa podarí.
TU je návod, ak by si to chcel vyskúšať

[ElektroEzs]

Ja mam SONOFF u Cerba tam funguje pres MQTT v pohode. Me jen zajimalo co to je za rele ty AUX 1,2,3

[ElektroEzs]

Diky:-)
