Re: LK3
Edit:
Napájení je bráno z procházejícího měřeného proudu. Je potřeba asi 200mA. K1-K2 je kontakt relé a může sloužit třeba pro ovládáni PLC.
Panely 4x 280W , 4x330W Isolar 5kVA,48V 230 Ah
-
Dusan61
- Příspěvky: 292
- Registrován: úte kvě 22, 2018 6:38 am
- Lokalita: Zvolen
- Systémové napětí: 24V
- Výkon panelů [Wp]: 3960
- Kapacita baterie [kWh]: 13
- Bydliště: ZV
Re: LK3

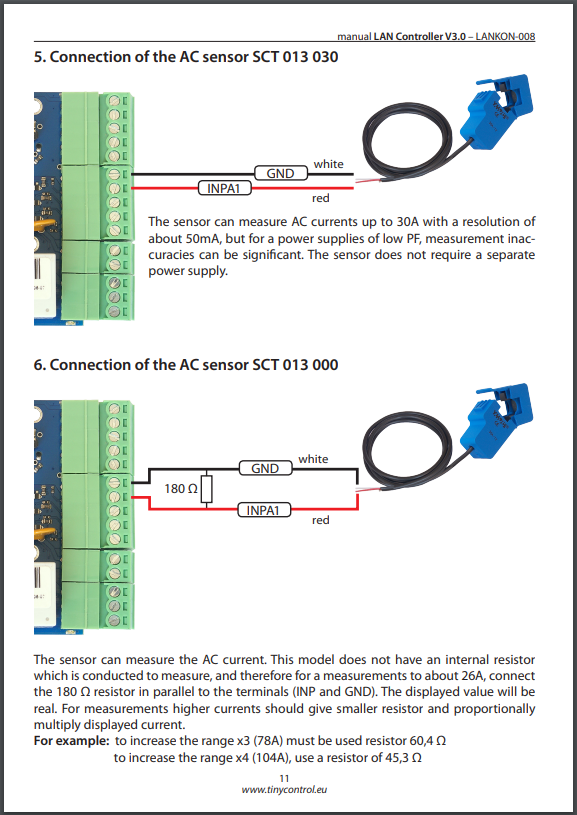

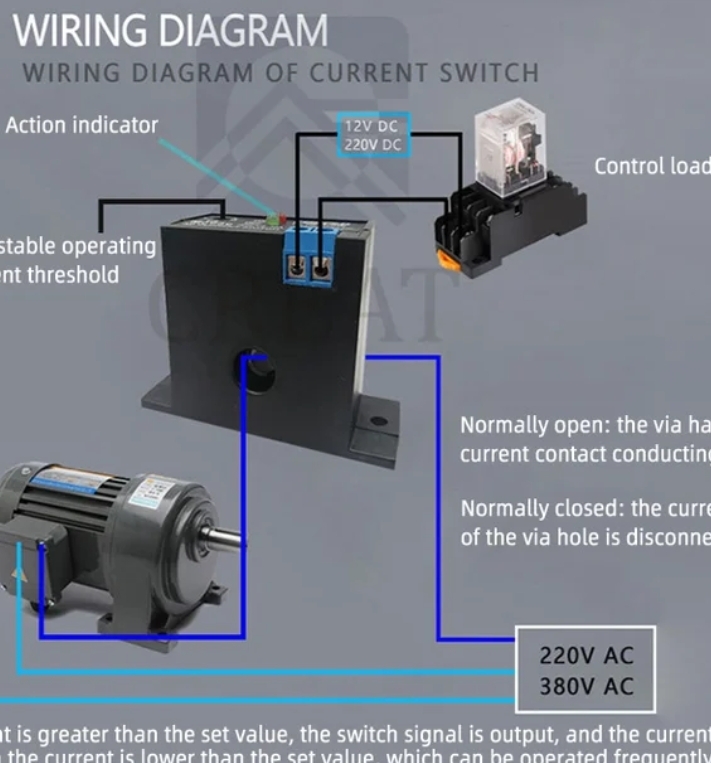

Ja v LK3 používam na spínanie spotrebičov podľa prúdu AC z meniča, tieto snímače:microlan píše: ↑úte lis 14, 2023 7:53 amPro řízení spotřebičů jsem potřeboval čidlo AC proudu. Nabízené tovární výrobky mají 2 vady, cena a nutnost napájení. Chtěl jsem pasivní věc, která by uměla vybavit logický vstup LK3. Stále jsem uvažoval a hledal kombinaci proudového tráfka a nějakého AC relé. Měřicích transformátorů je spousta, ale AC relé, které by dokázal sepnout tak malý výkon jsem nenašel. Pak mě napadla spásná myšlenka, OC tedy otevřený kolektor. napájení nepotřebuje a vstup LK3 vybaví spolehlivě. Jenže napětí z trafa (1 V peak) bylo po usměrnění na sepnutí tranzistoru málo. Dal jsem tedy za trafo zdvojovač napětí se dvěma schottky diodama a už se to dá nastavit od 2,5 A výše. Nad 5 A už se trafo sytí, ale na dvoustavový režim to nemá valného významu. Nechal jsem vyrobit 40 desek, takže pokud by měl někdo zájem za poštovné jsou k mání.
http://elektrotest.cz/files/images/elektro/ACcurr.jpg
Panel 270 Wp ZV
Panely 3960 Wp, Regulátor EPEVER-150VDC/80A, Meniče Dom/Victron 5000 VA/24V, Bojler/Victron 3000 VA/24V, Akumulátor Li-ion 18650 56P/8S + Li-ion 50Ah 3P/8S + Li-ion 150Ah 8S = 31,6V/440Ah
LK3 monitoring
Grafy: Panely 3960 Wp Napätie na akum. Energia v akum. Denný výkon/spotreba
DC/DC menič
Panely 3960 Wp, Regulátor EPEVER-150VDC/80A, Meniče Dom/Victron 5000 VA/24V, Bojler/Victron 3000 VA/24V, Akumulátor Li-ion 18650 56P/8S + Li-ion 50Ah 3P/8S + Li-ion 150Ah 8S = 31,6V/440Ah
LK3 monitoring
Grafy: Panely 3960 Wp Napätie na akum. Energia v akum. Denný výkon/spotreba
DC/DC menič
-
microlan
- Příspěvky: 51
- Registrován: pon kvě 09, 2022 8:47 am
- Výkon panelů [Wp]: 2200
- Kapacita baterie [kWh]: 14
- Bydliště: Měnín
Re: LK3
Lubik: to mě s LK3 asi fungovat nebude, tam je na logických vstupech jen pullup 5V.
Dusan61: právě jsem chtěl ušetřit analogový vstup na jiná měření a využít dvoustavové logické vstupy jen pro informaci jestli je spotřebič zapnut nebo vypnut.
Dusan61: právě jsem chtěl ušetřit analogový vstup na jiná měření a využít dvoustavové logické vstupy jen pro informaci jestli je spotřebič zapnut nebo vypnut.
-
ZdZ
- Příspěvky: 816
- Registrován: pon led 24, 2022 7:27 pm
Re: LK3
neumím dělat se snmp, nemáš nějaký kód jak to načíst a jak to nastavit v LK3 ?
Ostrov. Aktuálně v provozu 15 kWp 12+10+10 55°jih, 30kWh 48V + 3kWk 12V Lifepo4 a 2x Easun smp 5kW sfázovaný + 3x Must mppt 6kW + UPS 12V 500Va + 3F měnič 3x400V 6kW.
Nabíječka 1kW z generátoru. Elektro koltel 48V DC, 9kW 9 stupňů regulace. 750lt aku nádrž, 200l bojler. 3x split klima na topení a chlazení a samozřejmě automat na uhlí. Protože jsem Eko a Wegan v jedné osobě
!
Nabíječka 1kW z generátoru. Elektro koltel 48V DC, 9kW 9 stupňů regulace. 750lt aku nádrž, 200l bojler. 3x split klima na topení a chlazení a samozřejmě automat na uhlí. Protože jsem Eko a Wegan v jedné osobě
!-
stano22
- Příspěvky: 566
- Registrován: ned čer 13, 2021 1:43 pm
- Lokalita: SK-ZA
- Systémové napětí: 48V
- Výkon panelů [Wp]: 6500
- Kapacita baterie [kWh]: 25
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: SK (ZA)
Re: LK3
ZdZ: Ja zasa neviem v pythone Ale LK3 podporuje SNMP, da sa povolit v Connectivity>SNMP zalozke. Ja cez SNMP vycitavam len do cacti.
Ale LK3 podporuje SNMP, da sa povolit v Connectivity>SNMP zalozke. Ja cez SNMP vycitavam len do cacti.-
ZdZ
- Příspěvky: 816
- Registrován: pon led 24, 2022 7:27 pm
Re: LK3
a do php na webovou stránku to umíte někdo ?
Ostrov. Aktuálně v provozu 15 kWp 12+10+10 55°jih, 30kWh 48V + 3kWk 12V Lifepo4 a 2x Easun smp 5kW sfázovaný + 3x Must mppt 6kW + UPS 12V 500Va + 3F měnič 3x400V 6kW.
Nabíječka 1kW z generátoru. Elektro koltel 48V DC, 9kW 9 stupňů regulace. 750lt aku nádrž, 200l bojler. 3x split klima na topení a chlazení a samozřejmě automat na uhlí. Protože jsem Eko a Wegan v jedné osobě !
Nabíječka 1kW z generátoru. Elektro koltel 48V DC, 9kW 9 stupňů regulace. 750lt aku nádrž, 200l bojler. 3x split klima na topení a chlazení a samozřejmě automat na uhlí. Protože jsem Eko a Wegan v jedné osobě
!-
stano22
- Příspěvky: 566
- Registrován: ned čer 13, 2021 1:43 pm
- Lokalita: SK-ZA
- Systémové napětí: 48V
- Výkon panelů [Wp]: 6500
- Kapacita baterie [kWh]: 25
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: SK (ZA)
-
ZdZ
- Příspěvky: 816
- Registrován: pon led 24, 2022 7:27 pm
Re: LK3
dík, mrknu na to
Ostrov. Aktuálně v provozu 15 kWp 12+10+10 55°jih, 30kWh 48V + 3kWk 12V Lifepo4 a 2x Easun smp 5kW sfázovaný + 3x Must mppt 6kW + UPS 12V 500Va + 3F měnič 3x400V 6kW.
Nabíječka 1kW z generátoru. Elektro koltel 48V DC, 9kW 9 stupňů regulace. 750lt aku nádrž, 200l bojler. 3x split klima na topení a chlazení a samozřejmě automat na uhlí. Protože jsem Eko a Wegan v jedné osobě !
Nabíječka 1kW z generátoru. Elektro koltel 48V DC, 9kW 9 stupňů regulace. 750lt aku nádrž, 200l bojler. 3x split klima na topení a chlazení a samozřejmě automat na uhlí. Protože jsem Eko a Wegan v jedné osobě
!-
ZdZ
- Příspěvky: 816
- Registrován: pon led 24, 2022 7:27 pm
Re: LK3

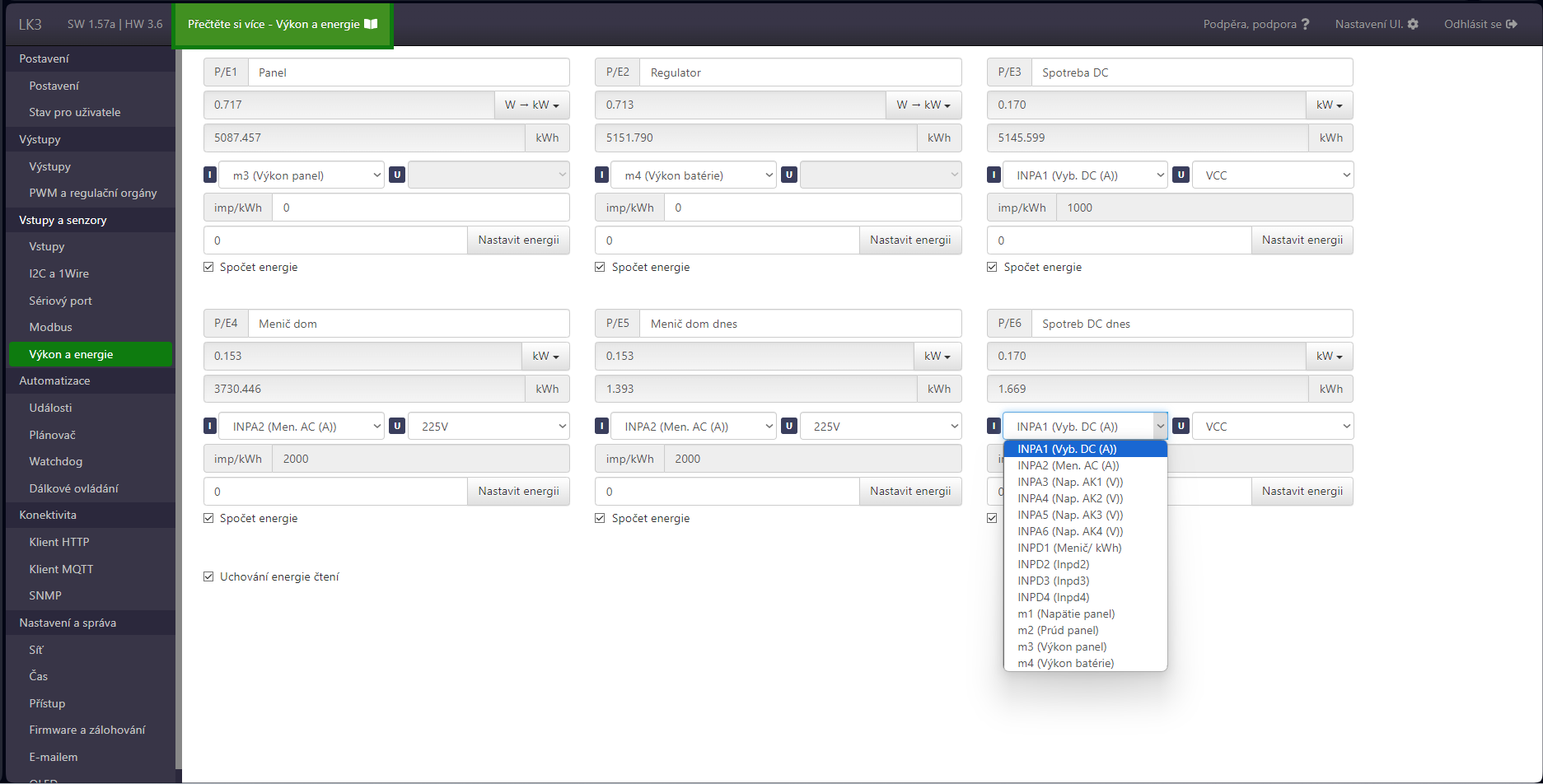

ještě bych měl dotaz k WCS1600 100A 5V
vypadá to takhle: https://www.alibaba.com/product-detail/ ... 51717.html
připojil jsem to k LK3 , nějak to chodí, ale leze z toho tohle, vlevo na ose y je údaj co z toho leze když jsem na inpa2 zadal wsc1800, 1600 tam není.
a vůbec mě nenapadá jak to začlenit v LK3, aby to ukazovalo výkon a kWh
v Power and Energy to není kam zadat
vypadá to takhle: https://www.alibaba.com/product-detail/ ... 51717.html
připojil jsem to k LK3 , nějak to chodí, ale leze z toho tohle, vlevo na ose y je údaj co z toho leze když jsem na inpa2 zadal wsc1800, 1600 tam není.
a vůbec mě nenapadá jak to začlenit v LK3, aby to ukazovalo výkon a kWh
v Power and Energy to není kam zadat
- Přílohy
-
Ostrov. Aktuálně v provozu 15 kWp 12+10+10 55°jih, 30kWh 48V + 3kWk 12V Lifepo4 a 2x Easun smp 5kW sfázovaný + 3x Must mppt 6kW + UPS 12V 500Va + 3F měnič 3x400V 6kW.
Nabíječka 1kW z generátoru. Elektro koltel 48V DC, 9kW 9 stupňů regulace. 750lt aku nádrž, 200l bojler. 3x split klima na topení a chlazení a samozřejmě automat na uhlí. Protože jsem Eko a Wegan v jedné osobě !
Nabíječka 1kW z generátoru. Elektro koltel 48V DC, 9kW 9 stupňů regulace. 750lt aku nádrž, 200l bojler. 3x split klima na topení a chlazení a samozřejmě automat na uhlí. Protože jsem Eko a Wegan v jedné osobě
!-
ZdZ
- Příspěvky: 816
- Registrován: pon led 24, 2022 7:27 pm
Re: LK3

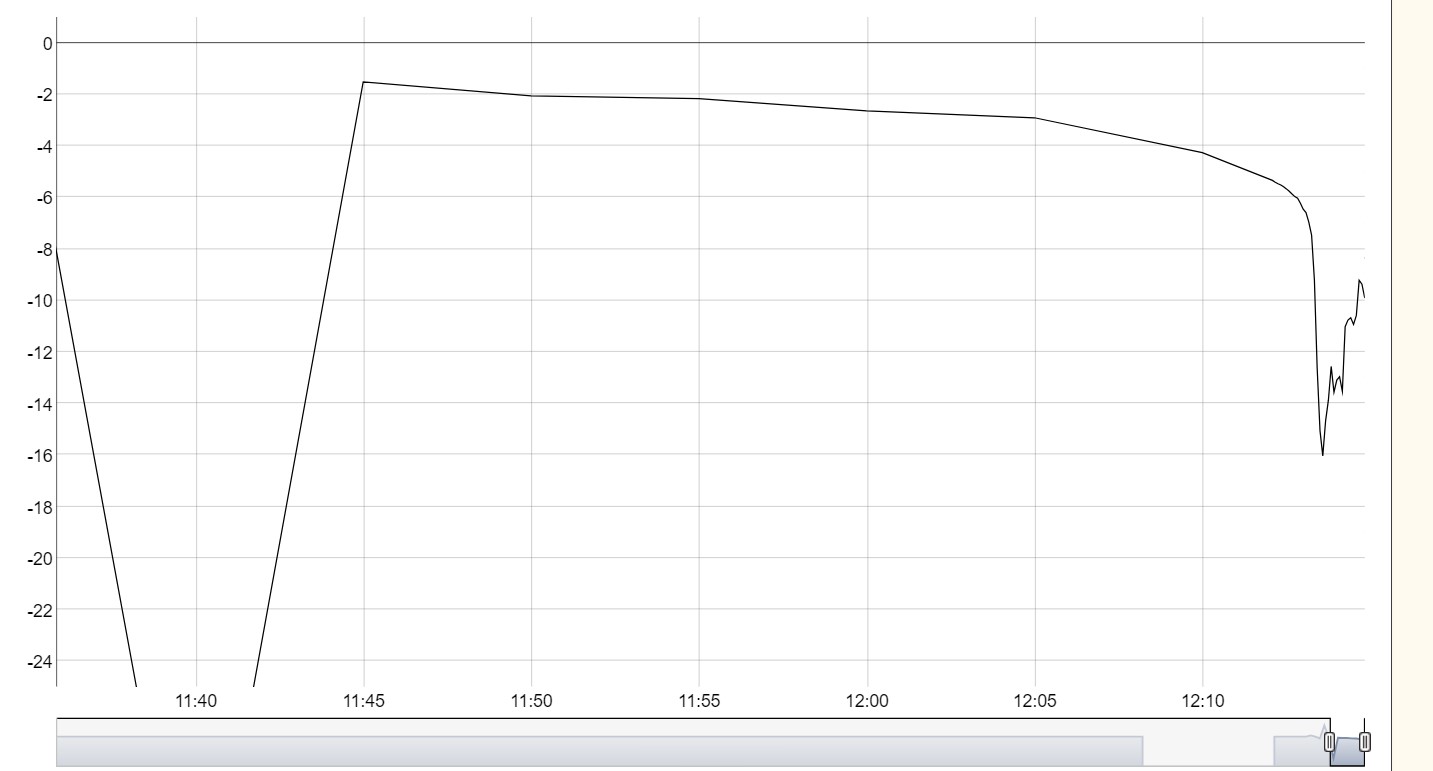

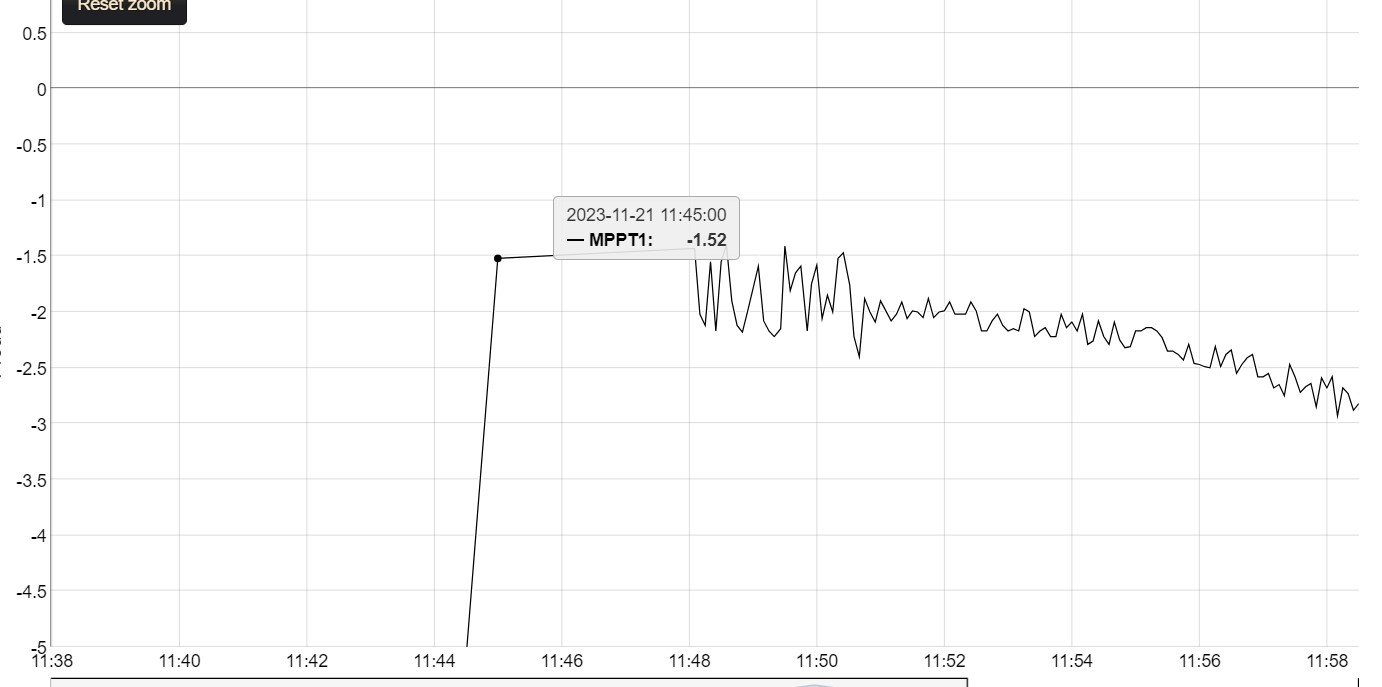

tak už se ten graf začal kreslit normálně, bez těch výchylek, asi to nějak zprůměroval
- Přílohy
-
Ostrov. Aktuálně v provozu 15 kWp 12+10+10 55°jih, 30kWh 48V + 3kWk 12V Lifepo4 a 2x Easun smp 5kW sfázovaný + 3x Must mppt 6kW + UPS 12V 500Va + 3F měnič 3x400V 6kW.
Nabíječka 1kW z generátoru. Elektro koltel 48V DC, 9kW 9 stupňů regulace. 750lt aku nádrž, 200l bojler. 3x split klima na topení a chlazení a samozřejmě automat na uhlí. Protože jsem Eko a Wegan v jedné osobě !
Nabíječka 1kW z generátoru. Elektro koltel 48V DC, 9kW 9 stupňů regulace. 750lt aku nádrž, 200l bojler. 3x split klima na topení a chlazení a samozřejmě automat na uhlí. Protože jsem Eko a Wegan v jedné osobě
!-
Dusan61
- Příspěvky: 292
- Registrován: úte kvě 22, 2018 6:38 am
- Lokalita: Zvolen
- Systémové napětí: 24V
- Výkon panelů [Wp]: 3960
- Kapacita baterie [kWh]: 13
- Bydliště: ZV
Re: LK3
Do (I) si dáš snímač prúdu, do (U) snímač napätia a nastavíš či to chceš zobrazovať vo W, Wh alebo kW, kWh.
Panel 270 Wp ZV
Panely 3960 Wp, Regulátor EPEVER-150VDC/80A, Meniče Dom/Victron 5000 VA/24V, Bojler/Victron 3000 VA/24V, Akumulátor Li-ion 18650 56P/8S + Li-ion 50Ah 3P/8S + Li-ion 150Ah 8S = 31,6V/440Ah
LK3 monitoring
Grafy: Panely 3960 Wp Napätie na akum. Energia v akum. Denný výkon/spotreba
DC/DC menič
Panely 3960 Wp, Regulátor EPEVER-150VDC/80A, Meniče Dom/Victron 5000 VA/24V, Bojler/Victron 3000 VA/24V, Akumulátor Li-ion 18650 56P/8S + Li-ion 50Ah 3P/8S + Li-ion 150Ah 8S = 31,6V/440Ah
LK3 monitoring
Grafy: Panely 3960 Wp Napätie na akum. Energia v akum. Denný výkon/spotreba
DC/DC menič
-
stano22
- Příspěvky: 566
- Registrován: ned čer 13, 2021 1:43 pm
- Lokalita: SK-ZA
- Systémové napětí: 48V
- Výkon panelů [Wp]: 6500
- Kapacita baterie [kWh]: 25
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: SK (ZA)
Re: LK3

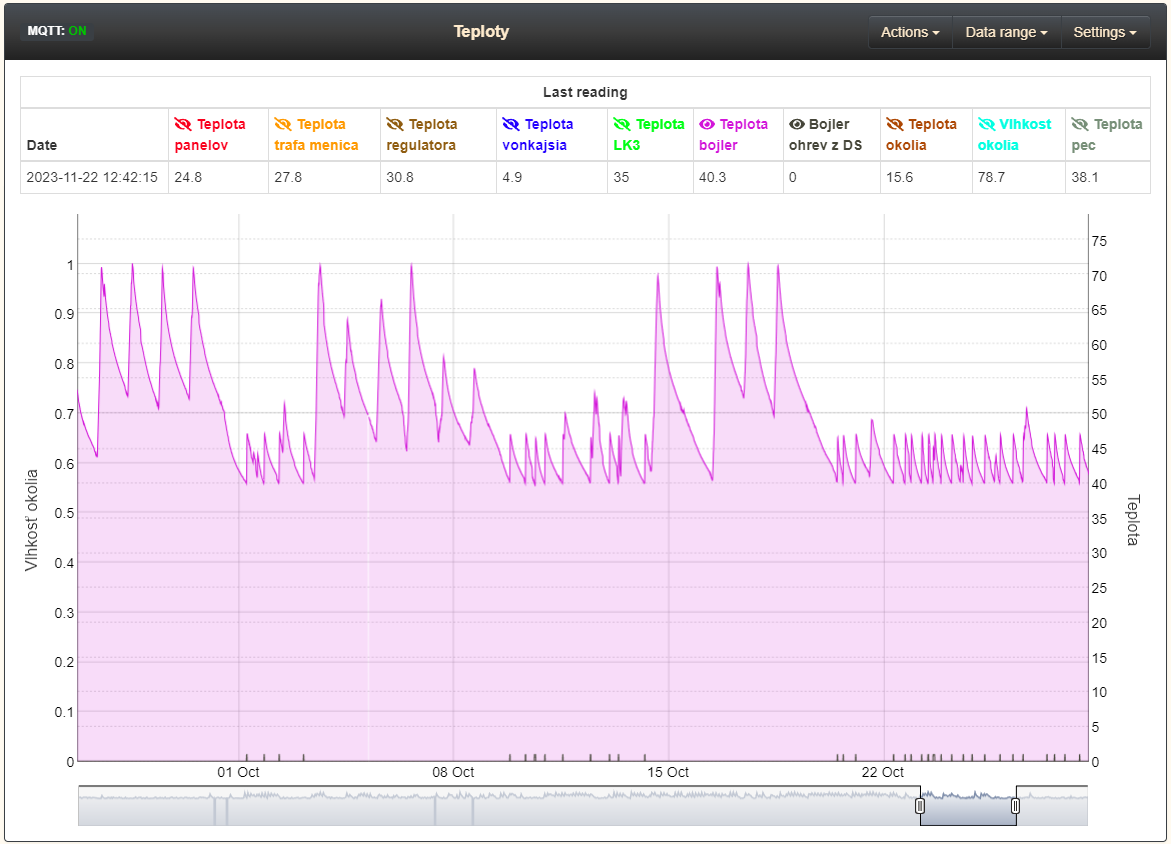

Tak jedno z mojich LK3 (SW 1.59 | HW 3.8) dnes neprijemne prekvapilo... pouzivam ho (okrem ineho) na ovládanie ohrevu TUV plynovym KK, cez EVENT. Pri 50°C relé štandardne odpína (pripájam ním nízky paralelný odpor k vyššiemu, aby som simuloval koltu NTC). No a dnes ostalo proste visiet a kotol stale hrial. Samozrejme kotol viac nez 70°C vykurovaciu vodu do maleho okruhu (externy zasobnik) nepusti, takze to skoncil. Ale rele ostalo pripnute... vo webmgmte svietil event ruzovo (State = NO), ale rele bolo stale ON. Po restarte sa uz rele za rovnakych podmienok nezdvihlo. Tak bacha na to, dost ma to zaskocilo, takze na riadenie nejakych "strategickych" pochodov je to uz z mojho pohladu nespolahlive.
-
PetrDubi
- Příspěvky: 1579
- Registrován: úte říj 12, 2021 10:43 am
- Lokalita: Blízko Ústí nad Labem
- Systémové napětí: 48V
- Výkon panelů [Wp]: 10790
- Kapacita baterie [kWh]: 13
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: LK3
Dej do série s tím kontaktem ještě mechanický termostat nastavený třeba na 55°C a ten bude jako havarijní, kdyby z jakéhokoliv důvodu nevypnulo relé.
mobilní elektrárna 3x Uni-solar PVL-68 a Victron 75/15 MPPT
doma 3280 Wp JV, 3810 Wp JZ, 3690 Wp SZ, Easun SMW 8k (rebrandovaný MAX 8 kW), aku 13kWh 16s LiFePO4
doma 3280 Wp JV, 3810 Wp JZ, 3690 Wp SZ, Easun SMW 8k (rebrandovaný MAX 8 kW), aku 13kWh 16s LiFePO4
-
stano22
- Příspěvky: 566
- Registrován: ned čer 13, 2021 1:43 pm
- Lokalita: SK-ZA
- Systémové napětí: 48V
- Výkon panelů [Wp]: 6500
- Kapacita baterie [kWh]: 25
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: SK (ZA)
Re: LK3
V tom problem neni, ako pisem, kotol to odstavi sam, zatial sa to stalo jediny krat. Problem je, ze som to doteraz bral ako 100% spolahlive zariadenie.
-
cipis
- Moderátor
- Příspěvky: 5320
- Registrován: pon srp 16, 2021 9:31 pm
- Lokalita: blízko Brna
- Bydliště: blízko Brna
Re: LK3
Relé se ti může vždycky slepit ...
13,38 kWp: 9850 Wp Jih, 2040 Wp Východ, 1490 Wp Západ
Regulátory Epever a Victron
Phoenix 5 kVA + MP 24/5000 (můj byt + wifi/kamery/atd. + máti byt)
MP2 24/5000 vytěžování do akumulačních kamen
Epever 3kW vytěžování do bojlerů + žebříky
1 kW "nabíječka" 24 V
31 080 Wh staré olovo 7 488 Wh Li-Ion
záloha čerpadla ve sklepě MP12/3000/120-16 + 100Ah 12V monbat
Modře píši jako moderátor, černě jako člen.
Regulátory Epever a Victron
Phoenix 5 kVA + MP 24/5000 (můj byt + wifi/kamery/atd. + máti byt)
MP2 24/5000 vytěžování do akumulačních kamen
Epever 3kW vytěžování do bojlerů + žebříky
1 kW "nabíječka" 24 V
31 080 Wh staré olovo 7 488 Wh Li-Ion
záloha čerpadla ve sklepě MP12/3000/120-16 + 100Ah 12V monbat
Modře píši jako moderátor, černě jako člen.
-
Dusan61
- Příspěvky: 292
- Registrován: úte kvě 22, 2018 6:38 am
- Lokalita: Zvolen
- Systémové napětí: 24V
- Výkon panelů [Wp]: 3960
- Kapacita baterie [kWh]: 13
- Bydliště: ZV
Re: LK3
Cez LK3 tiež ovládam teplotu bojlera, no mám to v sérii s originál termostatom bojlera.
LK3 mi to ovláda keď sa bojler ohrieva z DS a originál termostat to ovláda pri ohreve z FVE.
Ak by LK3 zblblo, tak to vypne originál termostat.
LK3 mi to ovláda keď sa bojler ohrieva z DS a originál termostat to ovláda pri ohreve z FVE.
Ak by LK3 zblblo, tak to vypne originál termostat.
Panel 270 Wp ZV
Panely 3960 Wp, Regulátor EPEVER-150VDC/80A, Meniče Dom/Victron 5000 VA/24V, Bojler/Victron 3000 VA/24V, Akumulátor Li-ion 18650 56P/8S + Li-ion 50Ah 3P/8S + Li-ion 150Ah 8S = 31,6V/440Ah
LK3 monitoring
Grafy: Panely 3960 Wp Napätie na akum. Energia v akum. Denný výkon/spotreba
DC/DC menič
Panely 3960 Wp, Regulátor EPEVER-150VDC/80A, Meniče Dom/Victron 5000 VA/24V, Bojler/Victron 3000 VA/24V, Akumulátor Li-ion 18650 56P/8S + Li-ion 50Ah 3P/8S + Li-ion 150Ah 8S = 31,6V/440Ah
LK3 monitoring
Grafy: Panely 3960 Wp Napätie na akum. Energia v akum. Denný výkon/spotreba
DC/DC menič
-
cipis
- Moderátor
- Příspěvky: 5320
- Registrován: pon srp 16, 2021 9:31 pm
- Lokalita: blízko Brna
- Bydliště: blízko Brna
Re: LK3
Tyhle věci je mít potřeba jištěné, a to nemyslím naprosto samozřejmý funkční originální havarijní termostat. Tj. jak kluci říkají, do série standardní, co je na to navržený.
13,38 kWp: 9850 Wp Jih, 2040 Wp Východ, 1490 Wp Západ
Regulátory Epever a Victron
Phoenix 5 kVA + MP 24/5000 (můj byt + wifi/kamery/atd. + máti byt)
MP2 24/5000 vytěžování do akumulačních kamen
Epever 3kW vytěžování do bojlerů + žebříky
1 kW "nabíječka" 24 V
31 080 Wh staré olovo 7 488 Wh Li-Ion
záloha čerpadla ve sklepě MP12/3000/120-16 + 100Ah 12V monbat
Modře píši jako moderátor, černě jako člen.
Regulátory Epever a Victron
Phoenix 5 kVA + MP 24/5000 (můj byt + wifi/kamery/atd. + máti byt)
MP2 24/5000 vytěžování do akumulačních kamen
Epever 3kW vytěžování do bojlerů + žebříky
1 kW "nabíječka" 24 V
31 080 Wh staré olovo 7 488 Wh Li-Ion
záloha čerpadla ve sklepě MP12/3000/120-16 + 100Ah 12V monbat
Modře píši jako moderátor, černě jako člen.
-
stano22
- Příspěvky: 566
- Registrován: ned čer 13, 2021 1:43 pm
- Lokalita: SK-ZA
- Systémové napětí: 48V
- Výkon panelů [Wp]: 6500
- Kapacita baterie [kWh]: 25
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: SK (ZA)
Re: LK3
cipis: Ale toto vola vec software, pretoze v status bolo ako ON, ale v EVENT OFF.
Dusan61: Ano, ved nieje to problem, u mna sa namiesto 45 nabil bojler na 65 a to je vsetko, kotlova automatika vypla. Nikdy doteraz mi ale ziadne LK3 takto nezblblo (a pouzivam ich aj u zakaznikov dokopy asi 50ks), tak som na to chcel upozorniť.
Dusan61: Ano, ved nieje to problem, u mna sa namiesto 45 nabil bojler na 65 a to je vsetko, kotlova automatika vypla. Nikdy doteraz mi ale ziadne LK3 takto nezblblo (a pouzivam ich aj u zakaznikov dokopy asi 50ks), tak som na to chcel upozorniť.
