Kombibox fasada
Porada před realizací, doporučení, rady, nápady týkající se plánovaných ostrovních nebo poloostrovních systémů, projektování, zkušenosti, schémata, vhodné komponenty
-
- Příspěvky: 1642
- Registrován: stř zář 21, 2022 10:03 am
- Lokalita: okolí Teplic
- Systémové napětí: 48V
- Výkon panelů [Wp]: 5460
- Kapacita baterie [kWh]: 14,4
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Kombibox fasada

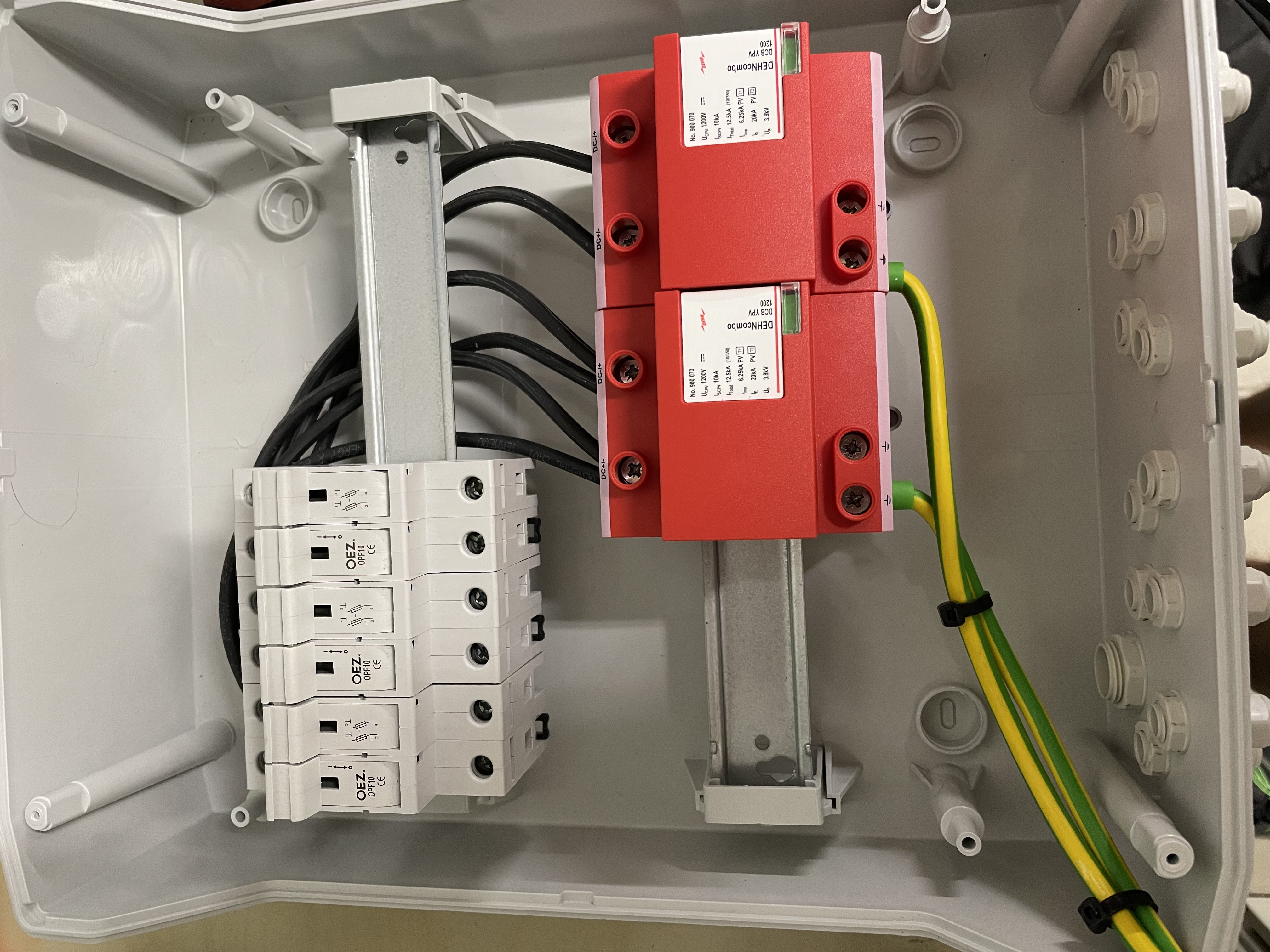

Zdravim mam pripraveny kombibox na fasadu, v planu je strcit pres pruchodku FeZn drat do boxu a k nemu pripojit CAY 16 ze svodicu. Jak elegantne propojit Fezn a CYA? Diky
1: JZ 5460 Wp Ja Solar, MPPT 250/100, 2x parallel Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + SmartShunt 500A
2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
-
- Příspěvky: 5037
- Registrován: pon srp 16, 2021 9:31 pm
- Lokalita: blízko Brna
- Bydliště: blízko Brna
Re: Kombibox fasada
Proč to nedáš opačně? Takhle ti žz leze přes všechny plusy a mínusy.
13,38 kWp: 9850 Wp Jih, 2040 Wp Východ, 1490 Wp Západ
Regulátory Epever a Victron
Phoenix 2 kVA + MP 24/5000 (můj byt + wifi/kamery/atd. + máti byt)
Epever 3kW vytěžování do bojlerů + žebříky
CARSPA aktuálně odpojené
1 kW "nabíječka" 24 V
31 080 Wh staré olovo 7 488 Wh Li-Ion
záloha čerpadla ve sklepě MP12/3000/120-16 + 100Ah 12V monbat
Modře píši jako moderátor, černě jako člen.
Regulátory Epever a Victron
Phoenix 2 kVA + MP 24/5000 (můj byt + wifi/kamery/atd. + máti byt)
Epever 3kW vytěžování do bojlerů + žebříky
CARSPA aktuálně odpojené
1 kW "nabíječka" 24 V
31 080 Wh staré olovo 7 488 Wh Li-Ion
záloha čerpadla ve sklepě MP12/3000/120-16 + 100Ah 12V monbat
Modře píši jako moderátor, černě jako člen.
-
- Příspěvky: 1980
- Registrován: ned úno 17, 2019 9:07 pm
- Lokalita: Liberec
- Systémové napětí: 48V
- Výkon panelů [Wp]: 7820
- Kapacita baterie [kWh]: 32
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: Kombibox fasada
Třeba takhle a pak šroub a oka
https://www.dek.cz/produkty/detail/8500 ... 7sQAvD_BwE
https://www.dek.cz/produkty/detail/8500 ... 7sQAvD_BwE
7820Wp, SV 12° 1710Wp Poly, J 90° 1820Wp Mono, JZ 12° 1680Wp Poly, JZ2 12° 1800Wp Mono, J 40° 810Wp Hyundai
MP2 5000VA, MPPT1 150/60tr, MPPT2 150/60tr, 16.8kWh 17S 310Ah AKU1, 15.2kWh 17S 280Ah AKU 2, 2xJK-BMS
MP2 5000VA, MPPT1 150/60tr, MPPT2 150/60tr, 16.8kWh 17S 310Ah AKU1, 15.2kWh 17S 280Ah AKU 2, 2xJK-BMS
-
- Příspěvky: 1642
- Registrován: stř zář 21, 2022 10:03 am
- Lokalita: okolí Teplic
- Systémové napětí: 48V
- Výkon panelů [Wp]: 5460
- Kapacita baterie [kWh]: 14,4
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: Kombibox fasada
Mel jsem za to ze kdyz jsou zz kus nad + - tak to nevadi. Delal jsem to takto aby se dobre pripojovali dalsi vodice na odvod od svodicu protoze mezi svodicema a odpinaceme je fakt mala mezera. To je to nejmensi to prehodit spis cim spojit FeZn a CYA?
1: JZ 5460 Wp Ja Solar, MPPT 250/100, 2x parallel Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + SmartShunt 500A
2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
-
- Příspěvky: 1642
- Registrován: stř zář 21, 2022 10:03 am
- Lokalita: okolí Teplic
- Systémové napětí: 48V
- Výkon panelů [Wp]: 5460
- Kapacita baterie [kWh]: 14,4
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: Kombibox fasada
Super udelam to takhle:) Ono teda bude zajimave to tam ten FeZn dostat do boxu ale nechci delat dalsi box jen na zem. Diky
Dagus píše:Třeba takhle a pak šroub a oka
https://www.dek.cz/produkty/detail/8500 ... 7sQAvD_BwE
1: JZ 5460 Wp Ja Solar, MPPT 250/100, 2x parallel Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + SmartShunt 500A
2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
-
- Příspěvky: 1980
- Registrován: ned úno 17, 2019 9:07 pm
- Lokalita: Liberec
- Systémové napětí: 48V
- Výkon panelů [Wp]: 7820
- Kapacita baterie [kWh]: 32
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: Kombibox fasada
Hele pokud nebude pod rozvaděčem alespoň 1.5m místa, tak bych rozvaděč napichoval na ten drát a pak kotvil do stěny, nebo kam to bude. Ten feZn je strašně tvrdej na manipulaci, takže si záhyby naohýbej předem, v tom rozvaděči již nic nezmůžeš.
7820Wp, SV 12° 1710Wp Poly, J 90° 1820Wp Mono, JZ 12° 1680Wp Poly, JZ2 12° 1800Wp Mono, J 40° 810Wp Hyundai
MP2 5000VA, MPPT1 150/60tr, MPPT2 150/60tr, 16.8kWh 17S 310Ah AKU1, 15.2kWh 17S 280Ah AKU 2, 2xJK-BMS
MP2 5000VA, MPPT1 150/60tr, MPPT2 150/60tr, 16.8kWh 17S 310Ah AKU1, 15.2kWh 17S 280Ah AKU 2, 2xJK-BMS
-
- Příspěvky: 1642
- Registrován: stř zář 21, 2022 10:03 am
- Lokalita: okolí Teplic
- Systémové napětí: 48V
- Výkon panelů [Wp]: 5460
- Kapacita baterie [kWh]: 14,4
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: Kombibox fasada
Jinak to nemam ani v planu protoze to FeZn ohybat je masakr:-)
Dagus píše:Hele pokud nebude pod rozvaděčem alespoň 1.5m místa, tak bych rozvaděč napichoval na ten drát a pak kotvil do stěny, nebo kam to bude. Ten feZn je strašně tvrdej na manipulaci, takže si záhyby naohýbej předem, v tom rozvaděči již nic nezmůžeš.
1: JZ 5460 Wp Ja Solar, MPPT 250/100, 2x parallel Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + SmartShunt 500A
2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
-
- Příspěvky: 938
- Registrován: ned led 01, 2023 6:17 pm
- Lokalita: Východně od 3nce
- Systémové napětí: 48V
- Výkon panelů [Wp]: 14kWp
- Kapacita baterie [kWh]: 28kWh
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: Kombibox fasada
Nebo použít AlMgSi, ten se ohýbá velice dobře. Já použil pro připojení Cu v kombiboxu nerezovou SS svorku, polovinu do které jsem dával Cu jsem trochu zmáčkl pod lisem.
7,5kWp JV, 3,75kWp JZ, 2 x Victron MP II 5kVA, 3 x SmartSolar 150/70, Smartshunt, Cerbo, 16x280Ah + 16X300Ah LiFePO4 + 2xJK BMS.
K levné elektřině se dostaneme jen vytrvalou prací a svým kapitálem. Vladimír List, Elektrisace Československa 1934
K levné elektřině se dostaneme jen vytrvalou prací a svým kapitálem. Vladimír List, Elektrisace Československa 1934
-
- Příspěvky: 1642
- Registrován: stř zář 21, 2022 10:03 am
- Lokalita: okolí Teplic
- Systémové napětí: 48V
- Výkon panelů [Wp]: 5460
- Kapacita baterie [kWh]: 14,4
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: Kombibox fasada
Vadi tedy pokud jde vyvod zemeni od svodicu nad + a - a je mezi nimi mezera?
1: JZ 5460 Wp Ja Solar, MPPT 250/100, 2x parallel Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + SmartShunt 500A
2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
-
- Příspěvky: 2456
- Registrován: stř úno 02, 2022 10:30 am
- Lokalita: okolí Mělníka
- Systémové napětí: 48V
- Výkon panelů [Wp]: 13000
- Kapacita baterie [kWh]: 15
Re: Kombibox fasada
ja v tom problem nevidim. mas tam delsi vodice a k prepetovce - kdyz bys ji dal obracene, bylo by to kratsi. Ale pokud si pak finalni + a - vezmes z prepetovek tak je to v pohode. hlavne pak ten finalni + a - co nejdal od vstupu a kdyz krizit tak 90 stupnu
-
- Příspěvky: 1642
- Registrován: stř zář 21, 2022 10:03 am
- Lokalita: okolí Teplic
- Systémové napětí: 48V
- Výkon panelů [Wp]: 5460
- Kapacita baterie [kWh]: 14,4
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: Kombibox fasada
Vaham zda to prehodit ale pak tam neni zadne misto pro pripojeni vyvodu:)
1: JZ 5460 Wp Ja Solar, MPPT 250/100, 2x parallel Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + SmartShunt 500A
2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
-
- Příspěvky: 7547
- Registrován: sob črc 19, 2014 8:56 pm
- Lokalita: severně od Brna
- Systémové napětí: 48V
- Výkon panelů [Wp]: 8kWp
- Kapacita baterie [kWh]: 12kWh
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: Kombibox fasada
možná bych to udělal naopak, přepěťovky dole vpravo, co nejblíž k vývodu a zároveň nejkratší propoj PE, a odpojovače nahoře vlevo, aby se minimalizoval souběh a byl co nejkratší přívod k přepěťovce. Tak jak to máš, tak se na přepěťovce setkává jaksi moc drátů a budou jistě v souběhu přívody a vývody.
Propojení 8mm kulatiny a dalších drátů: na to je origo svorkovnice, určitě ne ss svorka. https://www.heureka.cz/?h%5Bfraze%5D=ek ... vorkovnice tady jich je na výběr mrak. Co mě napadá jako alternativa, tak SU svorka a na CYa vodiče nalisovat M10 očka...
Propojení 8mm kulatiny a dalších drátů: na to je origo svorkovnice, určitě ne ss svorka. https://www.heureka.cz/?h%5Bfraze%5D=ek ... vorkovnice tady jich je na výběr mrak. Co mě napadá jako alternativa, tak SU svorka a na CYa vodiče nalisovat M10 očka...
ostrov skoro 8kWp neustále ve stádiu zrodu: smartshunt(ex WBJR), MPPT150/45, MPPT 250/100(ex midnitesolar 150 clasic lite), 16S a různě P cca 340Ah Winston, MP II 5000,( ex Powerjack 8kW, ex samodomo cca 4kW). 48V DC rozvody a spotřebiče.
-
- Příspěvky: 1642
- Registrován: stř zář 21, 2022 10:03 am
- Lokalita: okolí Teplic
- Systémové napětí: 48V
- Výkon panelů [Wp]: 5460
- Kapacita baterie [kWh]: 14,4
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: Kombibox fasada
Myslis takhle a privod od panelu nahoru a vyvod z odpinacu ze spodu na prepetovku. Leva cast vyvodek je privod od panelu, prava je vyvod do baraku na Citel DS240-110DC a jistice s vyrazeci civkou. Ja tu variantu co jsem mel puvodne tak jsem pocital kdybych pridaval jeste panely a prepetovku ze se to tam lepe vejde a pripoji:-) Jeste dotaz mam na AC casti Eaton SPBT 280-4 a sit TN-C takze mam pripojene jen faze a N nezapojeny muzu ten modul N pouzit na fazi bojleru ktery ma extra privod. Moduly pro N a fazi jsou steje. Diky
kodl69 píše:možná bych to udělal naopak, přepěťovky dole vpravo, co nejblíž k vývodu a zároveň nejkratší propoj PE, a odpojovače nahoře vlevo, aby se minimalizoval souběh a byl co nejkratší přívod k přepěťovce. Tak jak to máš, tak se na přepěťovce setkává jaksi moc drátů a budou jistě v souběhu přívody a vývody.
Propojení 8mm kulatiny a dalších drátů: na to je origo svorkovnice, určitě ne ss svorka. https://www.heureka.cz/?h%5Bfraze%5D=ek ... vorkovnice tady jich je na výběr mrak. Co mě napadá jako alternativa, tak SU svorka a na CYa vodiče nalisovat M10 očka...
1: JZ 5460 Wp Ja Solar, MPPT 250/100, 2x parallel Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + SmartShunt 500A
2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
-
- Příspěvky: 7547
- Registrován: sob črc 19, 2014 8:56 pm
- Lokalita: severně od Brna
- Systémové napětí: 48V
- Výkon panelů [Wp]: 8kWp
- Kapacita baterie [kWh]: 12kWh
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: Kombibox fasada
jo, tak nějak. Jasně, ten čtvrtej pol na cokoliv. Já jo párkrát použil na signál HDO. V normě je napsaný, že přepěťovku na všechny vodiče, tak na všechny.
ostrov skoro 8kWp neustále ve stádiu zrodu: smartshunt(ex WBJR), MPPT150/45, MPPT 250/100(ex midnitesolar 150 clasic lite), 16S a různě P cca 340Ah Winston, MP II 5000,( ex Powerjack 8kW, ex samodomo cca 4kW). 48V DC rozvody a spotřebiče.
-
