Napojení Offgrid měniče v TN-C síti

[oldakzz]

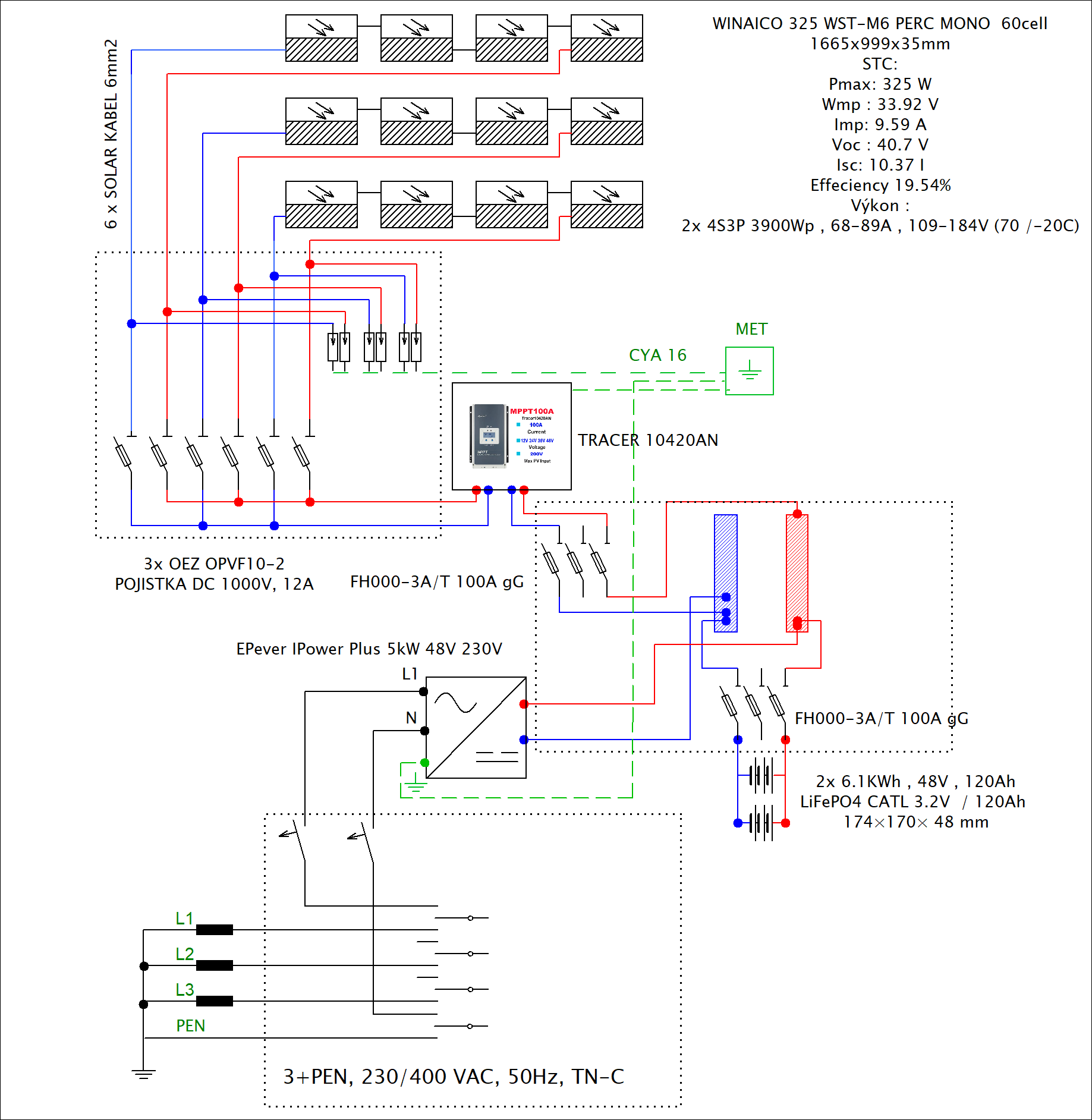

Zdravim přátelé solárníci, máte někdo zkušenost jak by správně měl být zapojen off grid měnič (Epever Ipower plus) do sítě TN-C ? Přepínat chci sít 1-0-2, a to jak L a N, ale nemám jasno kam s PE/uzeměnim. "Bohužel" barák byl cca 20let zpět předělán do komplet mědi ale TN-C .MET budu teprve budovat (základové zemnění neexistuje). Jinak na výkresu je půlka systému,vedle bude zrcadlově to samý.Takže 2x5kw měnič .Rozvadeč přijde komplet vyměnit a předrátovat takže nakonec stejně skončim u firmy co to zkreslí a AC část zapojí. Přemejšlim i nad komplet rekonstrukcí rozvodů, ale to se potom můžu tak maximálně chodit koukat na paletu panelů do garáže, protože to by byla pěkná finanční pecka a k tomu domorodcům by se to asi moc taky nelíbilo

[PavlikT]

Ja myslim, ze PEN mesmis nikdy rozpojit. I kdyz spinas vsechny poly, tak se muze na okamzicek stat, ze bude pripojena faze a PEN ne, a pak to muze mit fatalni nasledky. Uplne neznam ten menic, ale v techto situacich se N a PE menice spoji s PENem co mas v baraku a nikde se nerozpojuje.

[mgx]

Ten vykres je nespravny. V TN-C sieti je vodic PEN spolocny a preto ho nemozes prerusovat (a ani ho neprepinas). V sieti TN-C-S alebo TN-S vodic N mozes prepinat, ale vodic PE nesmie byt preruseny. Pri pouziti prudoveho chranica pred menicom (tzn. rozdelis PEN na PE a N a solarny system uz riesis ako TN-C-S/TN-S) sa uz nesmie spojit ani N distribucna a N solarna a toto zapojenie velmi neodporucam.

[oldakzz]

Diky. Ano máte pravdu PEN nebo PE v by se rozpojovat nikdy neměl.Vedlo mě k tomu že připojuju vlastně novou sít/ zdroj , kdy distribuční sít komplet odepnu v jednom kroku, tedy fáze i PEN (na výkresu jsou přepínače 1/0/2 špatně samostatně-bude to jen jeden) Ale jak píšeš riziko že v jednu chvíly bude fáze připojena a PEN ne, tu je.

[mopadzi]

ale EXTENDER má PEN proklemované, ne? N vodič u TN-C mám také spojený. Je to OK?

[brin]

Je to relativně jednoduché. Přívody do měniče jsou fáze a PEN, PEN zapojíte jak na uzemnění, tak i neutrál přívodu. U vývodu už se řídíte podle TN-S, tedy neutrální vodič zapojíte na neutrální vývod měniče a uzemnění vyvedete z N měniče na novou zemnící tyč, případně připojíte na uzemnění domu, pokud existuje. Za měničem je pak už klasická běžná moderní TN-S síť. Předpokladem takového zapojení je ale, že nebudete míchat ta dvě zapojení následně do sebe.

[oldakzz]

Je to relativně jednoduché. Přívody do měniče jsou fáze a PEN, PEN zapojíte jak na uzemnění, tak i neutrál přívodu. U vývodu už se řídíte podle TN-S, tedy neutrální vodič zapojíte na neutrální vývod měniče a uzemnění vyvedete z N měniče na novou zemnící tyč, případně připojíte na uzemnění domu, pokud existuje. Za měničem je pak už klasická běžná moderní TN-S síť. Předpokladem takového zapojení je ale, že nebudete míchat ta dvě zapojení následně do sebe.

Ano,jen stím rozdílem že v mém případě jsou rozvody v domě stále TN-C(samozřejme mohl bych si za měničem udělat ješte separé rozvody TNS).V mém případě je zde Měnič pouze jako zdroj, tedy jen AC-out . Správné zapojení by ted mělo být na vývodu z měniče (pohled o zdroje) : PEN na N + uzemění a zpět na PEN sběrnu v rozvaděči a přepínat jen Fázi mezi měničem a distribuční sítí.

[brin]

Jo, to pak jo, já myslel, že budete dělat separé.

[Camel]

Je to relativně jednoduché. Přívody do měniče jsou fáze a PEN, PEN zapojíte jak na uzemnění, tak i neutrál přívodu. U vývodu už se řídíte podle TN-S, tedy neutrální vodič zapojíte na neutrální vývod měniče a uzemnění vyvedete z N měniče na novou zemnící tyč, případně připojíte na uzemnění domu, pokud existuje. Za měničem je pak už klasická běžná moderní TN-S síť. Předpokladem takového zapojení je ale, že nebudete míchat ta dvě zapojení následně do sebe.

Ano,jen stím rozdílem že v mém případě jsou rozvody v domě stále TN-C(samozřejme mohl bych si za měničem udělat ješte separé rozvody TNS).V mém případě je zde Měnič pouze jako zdroj, tedy jen AC-out . Správné zapojení by ted mělo být na vývodu z měniče (pohled o zdroje) : PEN na N + uzemění a zpět na PEN sběrnu v rozvaděči a přepínat jen Fázi mezi měničem a distribuční sítí.

přesně podle obrázku to je možné zapojit řeilo se to tu v jiném vlákně přímo u tohoto měniče. Sám jsem to takto zkoušel zapojit a bez problémů.

[oldakzz]

Je to relativně jednoduché. Přívody do měniče jsou fáze a PEN, PEN zapojíte jak na uzemnění, tak i neutrál přívodu. U vývodu už se řídíte podle TN-S, tedy neutrální vodič zapojíte na neutrální vývod měniče a uzemnění vyvedete z N měniče na novou zemnící tyč, případně připojíte na uzemnění domu, pokud existuje. Za měničem je pak už klasická běžná moderní TN-S síť. Předpokladem takového zapojení je ale, že nebudete míchat ta dvě zapojení následně do sebe.

Ano,jen stím rozdílem že v mém případě jsou rozvody v domě stále TN-C(samozřejme mohl bych si za měničem udělat ješte separé rozvody TNS).V mém případě je zde Měnič pouze jako zdroj, tedy jen AC-out . Správné zapojení by ted mělo být na vývodu z měniče (pohled o zdroje) : PEN na N + uzemění a zpět na PEN sběrnu v rozvaděči a přepínat jen Fázi mezi měničem a distribuční sítí.

přesně podle obrázku to je možné zapojit řeilo se to tu v jiném vlákně přímo u tohoto měniče. Sám jsem to takto zkoušel zapojit a bez problémů.

Super, díky.Prolejzal jsem forum nahoru dolu ale ale vetšinou našel témata ohledně zapojení hybridních meničů v TN-C-S Ono Nakonec AC bude zapojovat Elektrikář, ale rád slyším zkušenosti ostatních.

[ViktorEX]

koukam, ze jsem nastartoval novou nemoc zvanou "napajeni domu menicem pro prilezitostne vyuziti"



tak uvidime, jak nam to pobezi ..., drzim palce.

[tomas]

Proč 3 kusy DC svodiče přepětí, když měnič má pouze jeden DC vstup?

[cipis]

Asi někdo zapomněl, že se ochrana dává k tomu, co se má chránit.

[oldakzz]

koukam, ze jsem nastartoval novou nemoc zvanou "napajeni domu menicem pro prilezitostne vyuziti"



tak uvidime, jak nam to pobezi ..., drzim palce.

Tak určite Epsolary jsou vyprodaný po celý Evropě ,podle mě by ti měli dávat marže No, je to trochu jinak, já už frčim ve stejnym, ale mnohem menšim modu na chatě pár let nějakech 1,4 kw,Epsolary , čínan měnič a olovo. Ono ta solární nemoc začala vlastně už s obytkou před xx lety. Takže instalaci na baráku v hlavě mám už dlouho, a zrovna to co máš ukuchtěno doma ,tak na to jsem si přesně myslel jako další krok do baráku. Rozmějšlel jsem Axperty, Victronáka ale EPsolar jsem používal už od dob campingu tak jsem u toho zůstal..

[oldakzz]

Cipis & Tomas,no v mém případě víc svodičů = mín znalostí a prázdná peněženka :)Dikes za upozornění, přepětovou ochranu jsem ještě nestudoval ale Kníška od Hájka &DEhn už tu na mě čeká.Mám to zatim rozkreslený v pracovní verzi abych si rozvrh umistění, kabely/průměry a udělal soupis co mi ješte za "železo" chybí.

[unicast]

Mám takový nedobrý pocit, že i když budeme mít instalaci TN-S s chráničem, tak i kdybychom ten chránič za střídačem dali ještě jeden, tak nám prostě ten chránič nevypne (nebo nám vypne ten první ještě před střídačem, což nás ovšem před úrazem neochrání), pokud nebude bod rozdělení až mezi tím střídačem a za ním umístěným chráničem. Je to jen rozdílový transformátor a pokud nebude existovat cesta zpět do střídače jinudy než po N vodiči, nemá šanci zaznamenat nějaký rozdíl...
