FVE 6,5 kwp Pavel Šluknovsko

Příspěvekod Dreambox » pon bře 23, 2015 3:46 pm

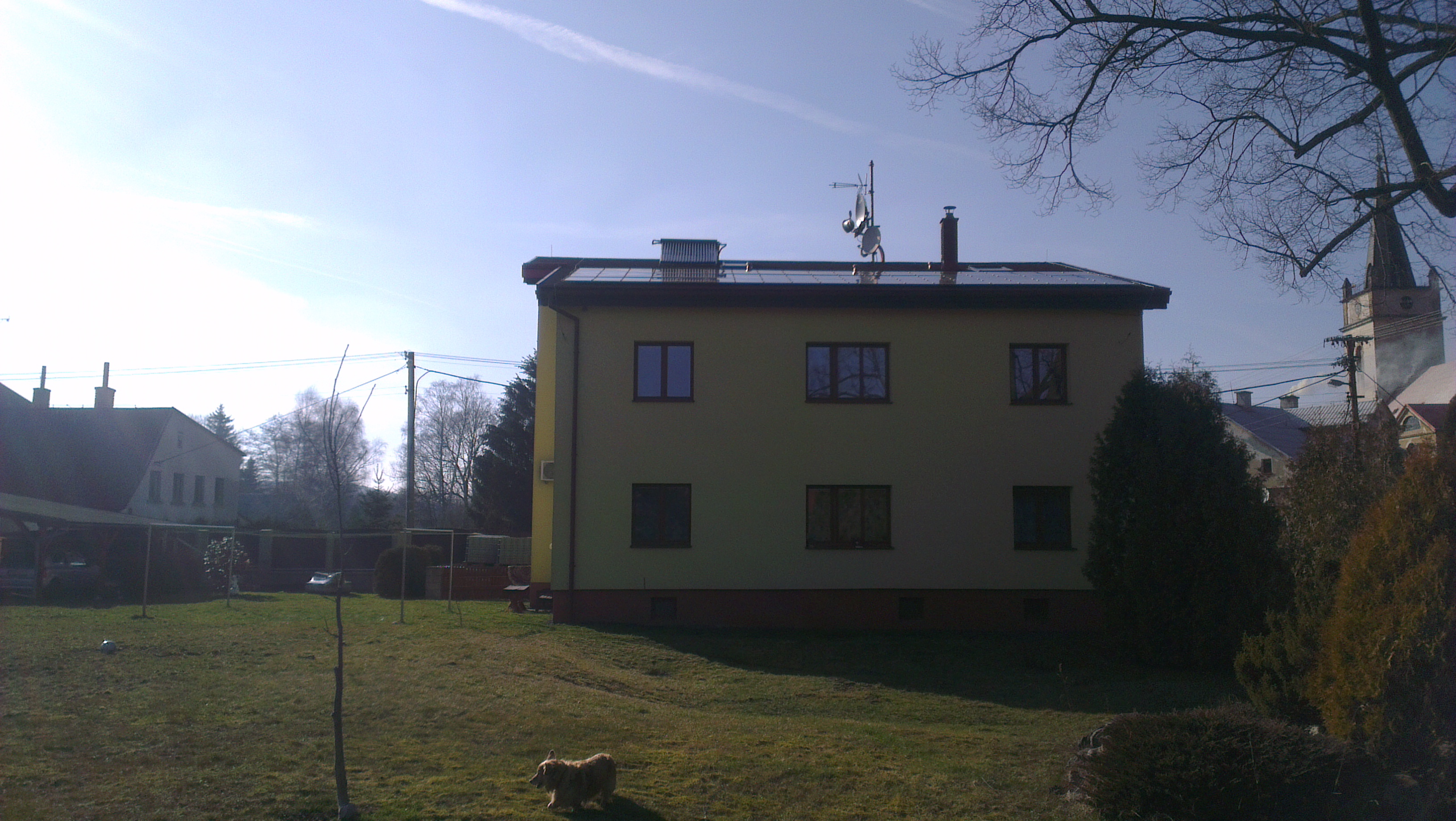

Nastal čas na představení mé elektrárny.Začal jsem přemýšlet o stavbě elektrárny před rokem.Náhodou jsem přišel na toto forum a tím to vše začalo.Vzniklo z toho toto dílo,které ještě není konečné.Složení je 6,5 kwp amorf,2 ks.střídač Studer XTM 4000-48,2ks VT80,BSP,RS232.Lifepo4 800Ah
Nemáte oprávnění prohlížet přiložené soubory.
3 ks.Studer XTM 4000-48,3 ks.VT-80 - Studer Innotec,BSP,rs232, východ střecha 3,3Kwp,jižní stěna 4,16 Kwp,západ střecha 3,19Kwp, chalupa Majda 4,2 Kwp.Lifepo4 48V 800Ah
Dreambox

Příspěvky: 265
Registrován: stř led 15, 2014 11:48 am
Bydliště: Dolní Podluží

Re: FVE 6,5 kwp Pavel Šluknovsko

Příspěvekod Dreambox » pon bře 23, 2015 3:49 pm

Plánované rozšíření pro letošní rok. 1 ks VT80 a 15ks.Fotovoltaický panel 260Wp München Solar.Umístění na jižní stěně domu.
3 ks.Studer XTM 4000-48,3 ks.VT-80 - Studer Innotec,BSP,rs232, východ střecha 3,3Kwp,jižní stěna 4,16 Kwp,západ střecha 3,19Kwp, chalupa Majda 4,2 Kwp.Lifepo4 48V 800Ah
Dreambox

Příspěvky: 265
Registrován: stř led 15, 2014 11:48 am
Bydliště: Dolní Podluží

Re: FVE 6,5 kwp Pavel Šluknovsko

Příspěvekod Dreambox » pon bře 23, 2015 3:55 pm

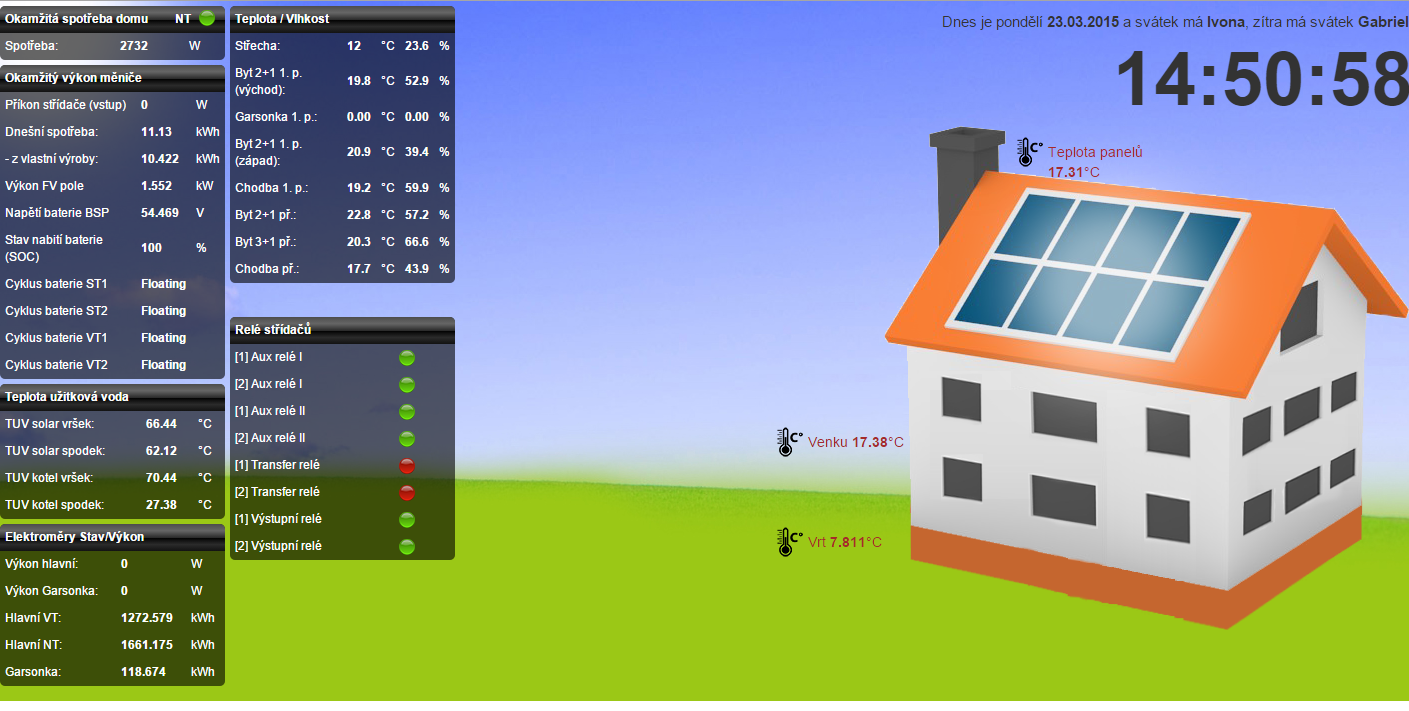

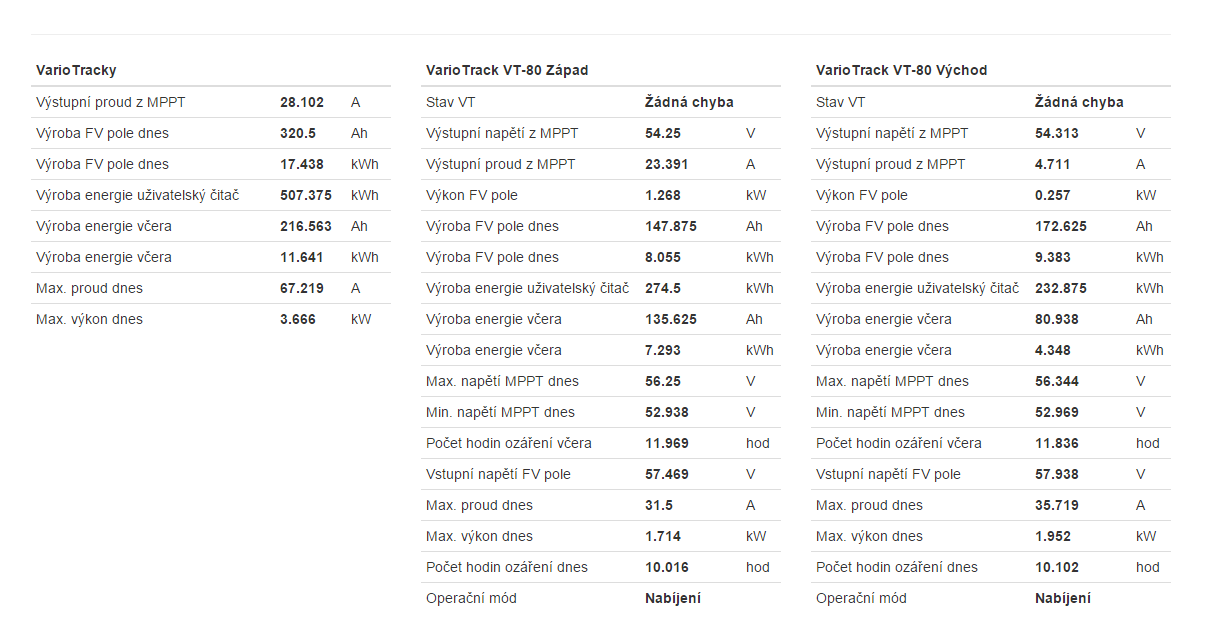

A aktualní data.
3 ks.Studer XTM 4000-48,3 ks.VT-80 - Studer Innotec,BSP,rs232, východ střecha 3,3Kwp,jižní stěna 4,16 Kwp,západ střecha 3,19Kwp, chalupa Majda 4,2 Kwp.Lifepo4 48V 800Ah
Dreambox

Příspěvky: 265
Registrován: stř led 15, 2014 11:48 am
Bydliště: Dolní Podluží

Re: FVE 6,5 kwp Pavel Šluknovsko

Příspěvekod Dreambox » pon bře 23, 2015 3:56 pm

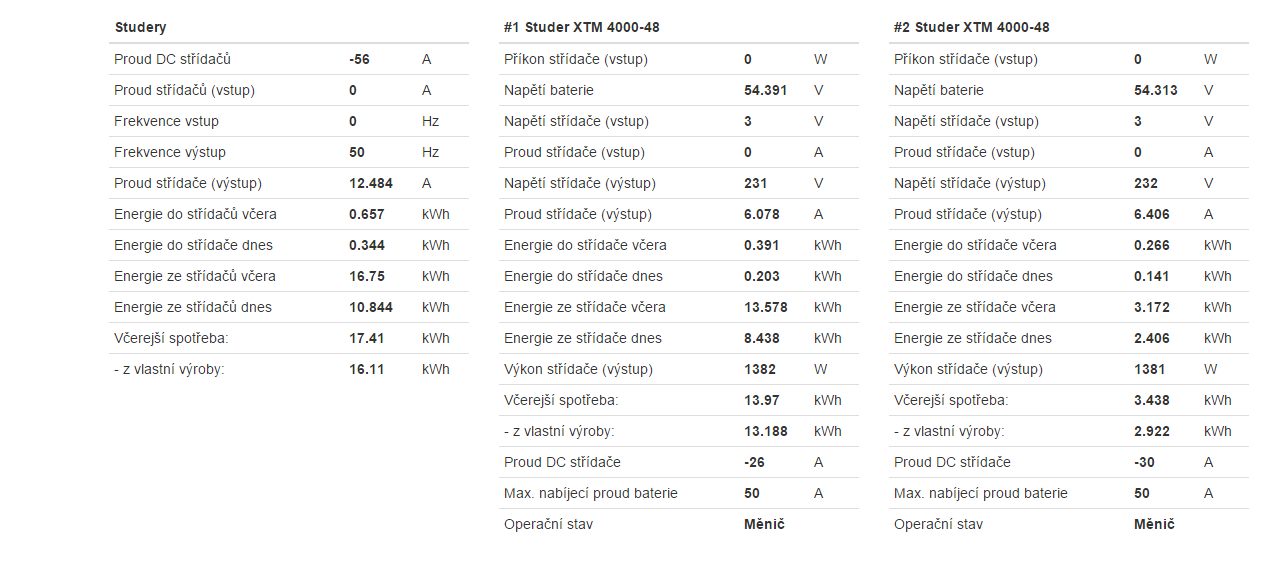

A aktualní data.
Nemáte oprávnění prohlížet přiložené soubory.
3 ks.Studer XTM 4000-48,3 ks.VT-80 - Studer Innotec,BSP,rs232, východ střecha 3,3Kwp,jižní stěna 4,16 Kwp,západ střecha 3,19Kwp, chalupa Majda 4,2 Kwp.Lifepo4 48V 800Ah
Dreambox

Příspěvky: 265
Registrován: stř led 15, 2014 11:48 am
Bydliště: Dolní Podluží

Re: FVE 6,5 kwp Pavel Šluknovsko

Příspěvekod mobilik » pon bře 23, 2015 3:59 pm

Nadherny kutik, s paradnimi masinkamy. :wink: Nech sa dari....
Pekna vizualizacia. :wink:
Čo bolo bolo, bude len horšie...
mobilik

Příspěvky: 2558
Registrován: úte úno 04, 2014 9:06 am
Bydliště: Neďaleko Košic (SR)

Re: FVE 6,5 kwp Pavel Šluknovsko

Příspěvekod fugas » pon bře 23, 2015 4:04 pm

Super.Grafy mi nevadí,ale tohle je jasná vizualizace bez koulení očima :) Jinak taktéž pěkná elektrárnička ;)
Isolar 5kW (Axpert klon), LiFePo4 202Ah Lishen 18s.Nyní v přestavbě P106 Electric z projektu LiFePo4 na LiIon 100Ah.
Uživatelský avatar
fugas

Příspěvky: 1423
Registrován: sob pro 21, 2013 6:58 pm

Re: FVE 6,5 kwp Pavel Šluknovsko

Příspěvekod Dreambox » pon bře 23, 2015 4:26 pm

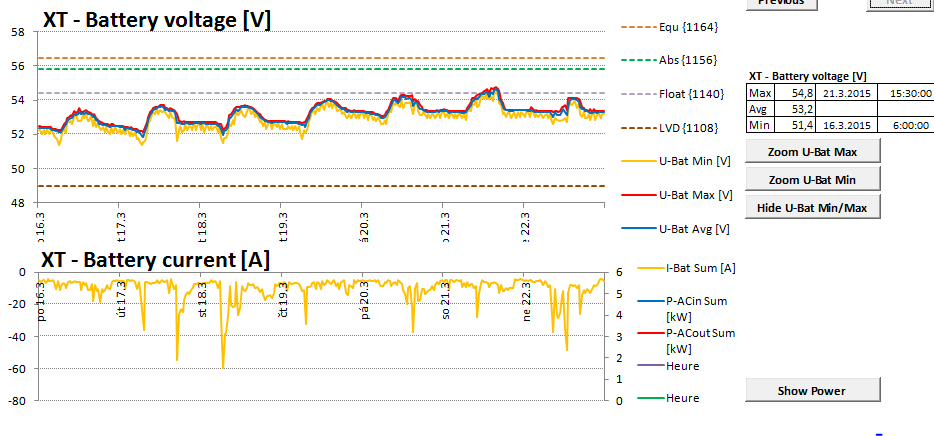

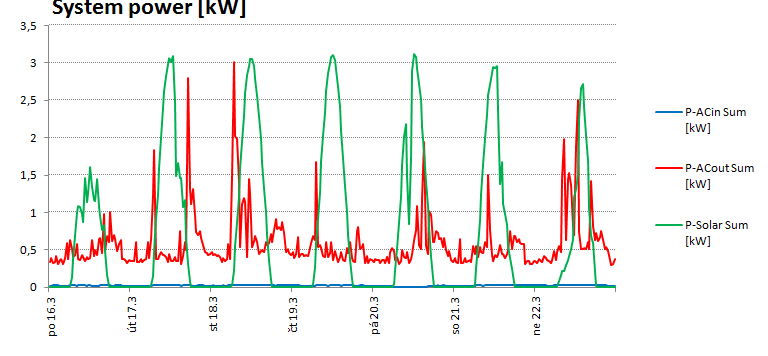

Jinak na grafech se pracuje.Je tam tolik dat že to strašně pomalu načítá a tak to bude chvilku trvat.Jinak ze Studeru poslední týden.Jinak od 7 března už jsem soběstačnej.Doufám,že budu až tak do konce října.
Nemáte oprávnění prohlížet přiložené soubory.
3 ks.Studer XTM 4000-48,3 ks.VT-80 - Studer Innotec,BSP,rs232, východ střecha 3,3Kwp,jižní stěna 4,16 Kwp,západ střecha 3,19Kwp, chalupa Majda 4,2 Kwp.Lifepo4 48V 800Ah
Dreambox

Příspěvky: 265
Registrován: stř led 15, 2014 11:48 am
Bydliště: Dolní Podluží

Re: FVE 6,5 kwp Pavel Šluknovsko

Příspěvekod Lui » pon bře 23, 2015 5:32 pm

Nemám slov.....náááááádherný systém :yes:
Cca 16kwp ::pv:: ,48V 7kAh Pb *batt* , 60V 1,2kAh , 15S 600P Lion *batt* + 60V 198Ah Lifepo4 *batt* , 5xMPPT VT-80, 12kw menič , záloha-6Kw UPS-keby dačo :) , BMV-600S , 4xStuder XTH 8000 vo výstavbe ,
Záloha:260Wp ::pv:: ,12V Pb 1000Ah *batt* , epsolar 10 dvakrát ,victron 350w sinus
Uživatelský avatar
Lui

Příspěvky: 1123
Registrován: pon srp 08, 2011 2:14 pm
Bydliště: Slovensko

Re: FVE 6,5 kwp Pavel Šluknovsko

Příspěvekod RadekS » pon bře 23, 2015 5:49 pm

Moc hezký systém :yes:
V těch datech je snad všechno,co se dá měřit.Snad tam jen chybí velikost bot pana majitele :lol:
Chtěl bych se jen zeptat:všimnul jsem si v datech napětí článků rozdílů mezi prvním a šestnáctým.Vypadá to tak,že napětí linearně roste od prvního až po ten šestnáctý.Je to chyba měření nebo tomu tak opravdu je?
Přeji hodně úspěchů při dalším rozšiřování.
480Wp Mono+EP3215+40Ah LiFePO4@12V, 12x300Wp SHUTTEN Poly+12x amorf Avancis 125Wp+Axpert MKS 4kW+ 8kW LiFePO4@48V
RadekS

Příspěvky: 104
Registrován: čtv bře 19, 2015 6:41 pm
Bydliště: Jizni Cechy

Re: FVE 6,5 kwp Pavel Šluknovsko

Příspěvekod Dreambox » pon bře 23, 2015 6:22 pm

RadekS píše:Moc hezký systém :yes:
V těch datech je snad všechno,co se dá měřit.Snad tam jen chybí velikost bot pana majitele :lol:
Chtěl bych se jen zeptat:všimnul jsem si v datech napětí článků rozdílů mezi prvním a šestnáctým.Vypadá to tak,že napětí linearně roste od prvního až po ten šestnáctý.Je to chyba měření nebo tomu tak opravdu je?
Přeji hodně úspěchů při dalším rozšiřování.

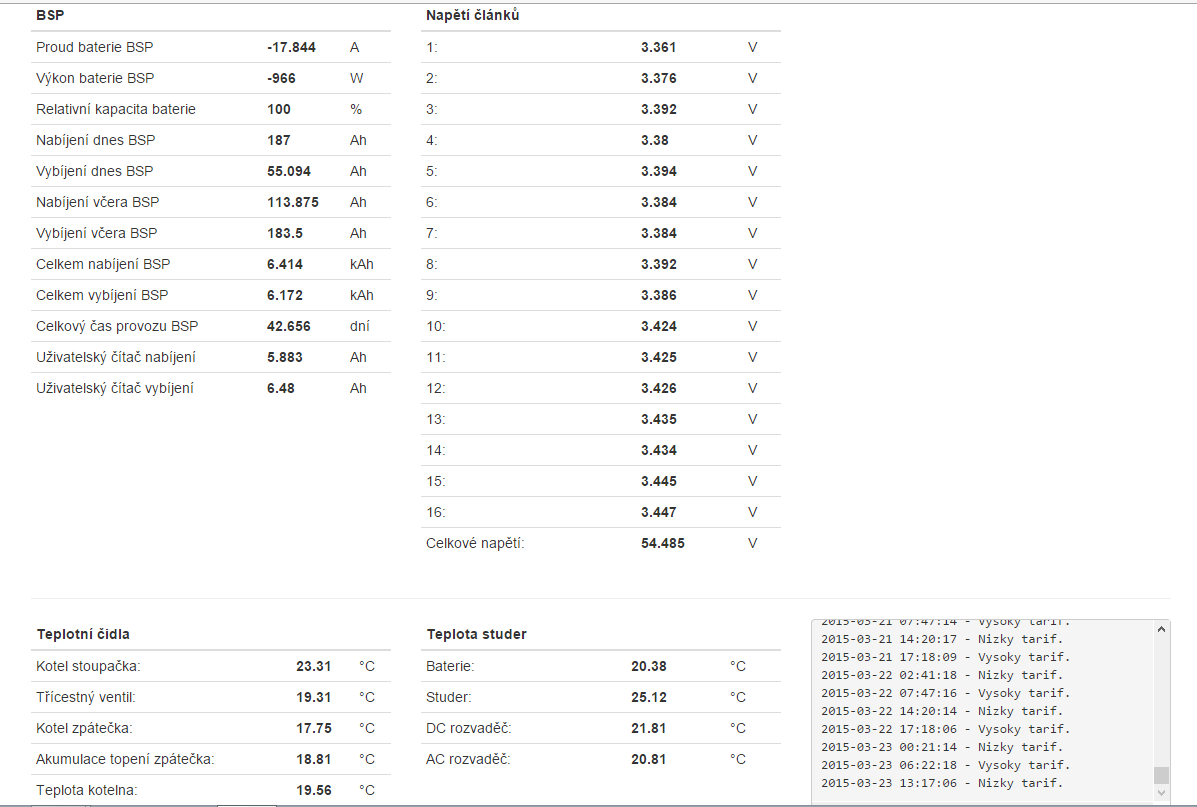

Není to chyba měření.Když se blíží bobití ke 100%,vždy poslední článek jede nahoru.Jak jse ale přestane dobíjet,vše se srovná.Momentálně
Nemáte oprávnění prohlížet přiložené soubory.
3 ks.Studer XTM 4000-48,3 ks.VT-80 - Studer Innotec,BSP,rs232, východ střecha 3,3Kwp,jižní stěna 4,16 Kwp,západ střecha 3,19Kwp, chalupa Majda 4,2 Kwp.Lifepo4 48V 800Ah
Dreambox

Příspěvky: 265
Registrován: stř led 15, 2014 11:48 am
Bydliště: Dolní Podluží

Re: FVE 6,5 kwp Pavel Šluknovsko

Příspěvekod RadekS » pon bře 23, 2015 6:31 pm

Jasný.Díky za odpověď.Těch 800Ah v Lifepo Vám fakt závidím.To už nějaký den bez *sun* vydrží.
480Wp Mono+EP3215+40Ah LiFePO4@12V, 12x300Wp SHUTTEN Poly+12x amorf Avancis 125Wp+Axpert MKS 4kW+ 8kW LiFePO4@48V
RadekS

Příspěvky: 104
Registrován: čtv bře 19, 2015 6:41 pm
Bydliště: Jizni Cechy

Re: FVE 6,5 kwp Pavel Šluknovsko

Příspěvekod Dreambox » stř dub 01, 2015 2:07 pm

Takže první rok z elektrárnou vypadá následovně.
Nemáte oprávnění prohlížet přiložené soubory.
3 ks.Studer XTM 4000-48,3 ks.VT-80 - Studer Innotec,BSP,rs232, východ střecha 3,3Kwp,jižní stěna 4,16 Kwp,západ střecha 3,19Kwp, chalupa Majda 4,2 Kwp.Lifepo4 48V 800Ah
Dreambox

Příspěvky: 265
Registrován: stř led 15, 2014 11:48 am
Bydliště: Dolní Podluží

Re: FVE 6,5 kwp Pavel Šluknovsko

Příspěvekod brumlaj » pát dub 03, 2015 2:39 am

Zdravím Dreamboxi, nádherný pohled i na grafy spotřeby. Gratuluji k první hmatatelné části umoření investice. Dle kalkulátoru a ceny předpokládám sazbu 56? Budeš ji měnit?
Moudrost nepřichází vždy s věkem, někdy věk přichází sám.
brumlaj

Příspěvky: 2467
Registrován: ned kvě 12, 2013 1:24 pm

Re: FVE 6,5 kwp Pavel Šluknovsko

Příspěvekod Dreambox » pát dub 03, 2015 11:28 am

brumlaj píše:Zdravím Dreamboxi, nádherný pohled i na grafy spotřeby. Gratuluji k první hmatatelné části umoření investice. Dle kalkulátoru a ceny předpokládám sazbu 56? Budeš ji měnit?

Sazbu mám D 25d. Příští rok bude vypadat ještě lépe doufám.Zatím myslím že jsem překonal nejhorší týden v tomto roce.Počasí na draka ale já už od 7 března jsem neodebral z čezu ani 1 kw.Navíc přes léto přidám ty panely na jižní fasádu.Právě pro tyto špatné dny.
Pavel
3 ks.Studer XTM 4000-48,3 ks.VT-80 - Studer Innotec,BSP,rs232, východ střecha 3,3Kwp,jižní stěna 4,16 Kwp,západ střecha 3,19Kwp, chalupa Majda 4,2 Kwp.Lifepo4 48V 800Ah
Dreambox

Příspěvky: 265
Registrován: stř led 15, 2014 11:48 am
Bydliště: Dolní Podluží

Re: FVE 6,5 kwp Pavel Šluknovsko

Příspěvekod brumlaj » pát dub 03, 2015 1:09 pm

Tak v tom případě bych s Tvou kapacitou asi na NT nabíjel tak ať nežeru ve VT. Vždy jen pokud by SOC kleslo nebezpečně nízko na výdrž do dalšího NT (tak aby nepodkleslo 10 procent). To budou tak mělké cykly pro 800Ah, že to v životnosti nepoznáš. Každá kačka v tomto případě dobrá. Zajímalo by mne kolik takovýchto mikrocyklů bys za zimu udělal.

Potom bych chtěl vidět gzicht dotyčného ČEZáka jak "lidi nejsou ochotni změnit své návyky ani když jim dáme nižší cenu"
Moudrost nepřichází vždy s věkem, někdy věk přichází sám.
brumlaj

Příspěvky: 2467
Registrován: ned kvě 12, 2013 1:24 pm

Re: FVE 6,5 kwp Pavel Šluknovsko

Příspěvekod solarni-panely.cz » pát dub 03, 2015 8:41 pm

Dreambox má moc pěknej systém. Chválím :-) Ještě dořešit to řízení spotřeby a bude to dokonalé ..
http://www.solarni-panely.cz - Hybridní fotovoltaické elektrárny, Ostrovní systémy, HomeGrid - naše vlastní domácí síť. Oficiální zastoupení Studer Innotec pro ČR, servis střídačů Studer Innotec.
Uživatelský avatar
solarni-panely.cz

Příspěvky: 263
Registrován: sob led 07, 2012 2:47 pm

Re: FVE 6,5 kwp Pavel Šluknovsko

Příspěvekod Dreambox » úte kvě 05, 2015 2:53 pm

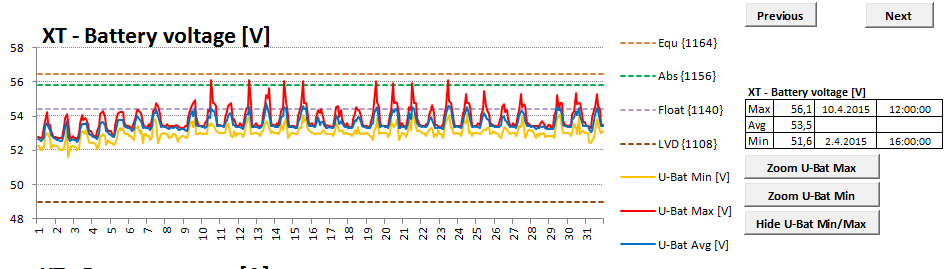

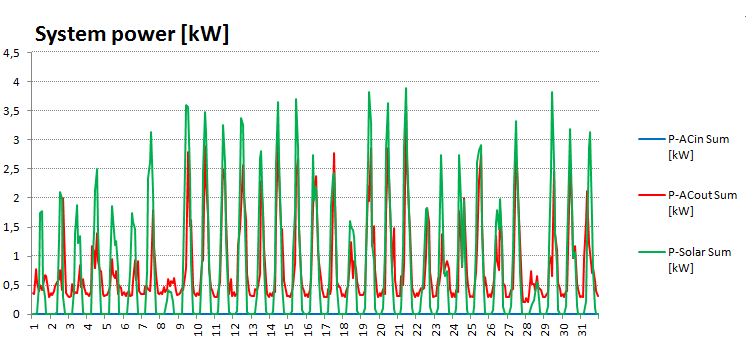

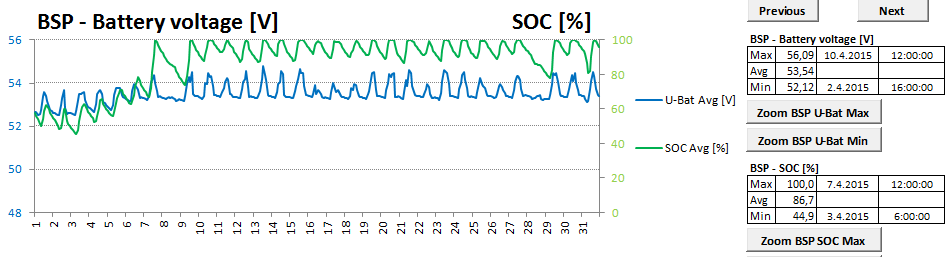

Tak tady máme celej Duben.Komplet soběstačnost.Ta začla letos už 8 Března.Napětí článků držím převážně od 3,28 do 3,39 V.
Nemáte oprávnění prohlížet přiložené soubory.
3 ks.Studer XTM 4000-48,3 ks.VT-80 - Studer Innotec,BSP,rs232, východ střecha 3,3Kwp,jižní stěna 4,16 Kwp,západ střecha 3,19Kwp, chalupa Majda 4,2 Kwp.Lifepo4 48V 800Ah
Dreambox

Příspěvky: 265
Registrován: stř led 15, 2014 11:48 am
Bydliště: Dolní Podluží

Re: FVE 6,5 kwp Pavel Šluknovsko

Příspěvekod rouchi » sob čer 13, 2015 12:26 pm

Dreamboxy, chci se zeptat čím vytápíte dům ? tuhá, nebo plyn, nebo snad TČ ? Díky (systém je vážně moc pěkný.... :-))
PS: proč jsi se rozhodl dát na tu jižní stranu polykrystaly místo amorfu ? aby jsi při slunci co nejrychleji dostal co nejvíc energie na co nejmenší ploše ?
rouchi

Příspěvky: 58
Registrován: čtv čer 11, 2015 6:22 pm

Re: FVE 6,5 kwp Pavel Šluknovsko

Příspěvekod Dreambox » pon čer 15, 2015 8:52 pm

rouchi píše:Dreamboxy, chci se zeptat čím vytápíte dům ? tuhá, nebo plyn, nebo snad TČ ? Díky (systém je vážně moc pěkný.... :-))
PS: proč jsi se rozhodl dát na tu jižní stranu polykrystaly místo amorfu ? aby jsi při slunci co nejrychleji dostal co nejvíc energie na co nejmenší ploše ?

Ano je to pro to místo.Na té stěně ho zas moc není.Jinak topení mám vyřešeno kotlem na peletky.
3 ks.Studer XTM 4000-48,3 ks.VT-80 - Studer Innotec,BSP,rs232, východ střecha 3,3Kwp,jižní stěna 4,16 Kwp,západ střecha 3,19Kwp, chalupa Majda 4,2 Kwp.Lifepo4 48V 800Ah
Dreambox

Příspěvky: 265
Registrován: stř led 15, 2014 11:48 am
Bydliště: Dolní Podluží

Re: FVE 6,5 kwp Pavel Šluknovsko

Příspěvekod Dreambox » čtv čer 25, 2015 6:40 pm

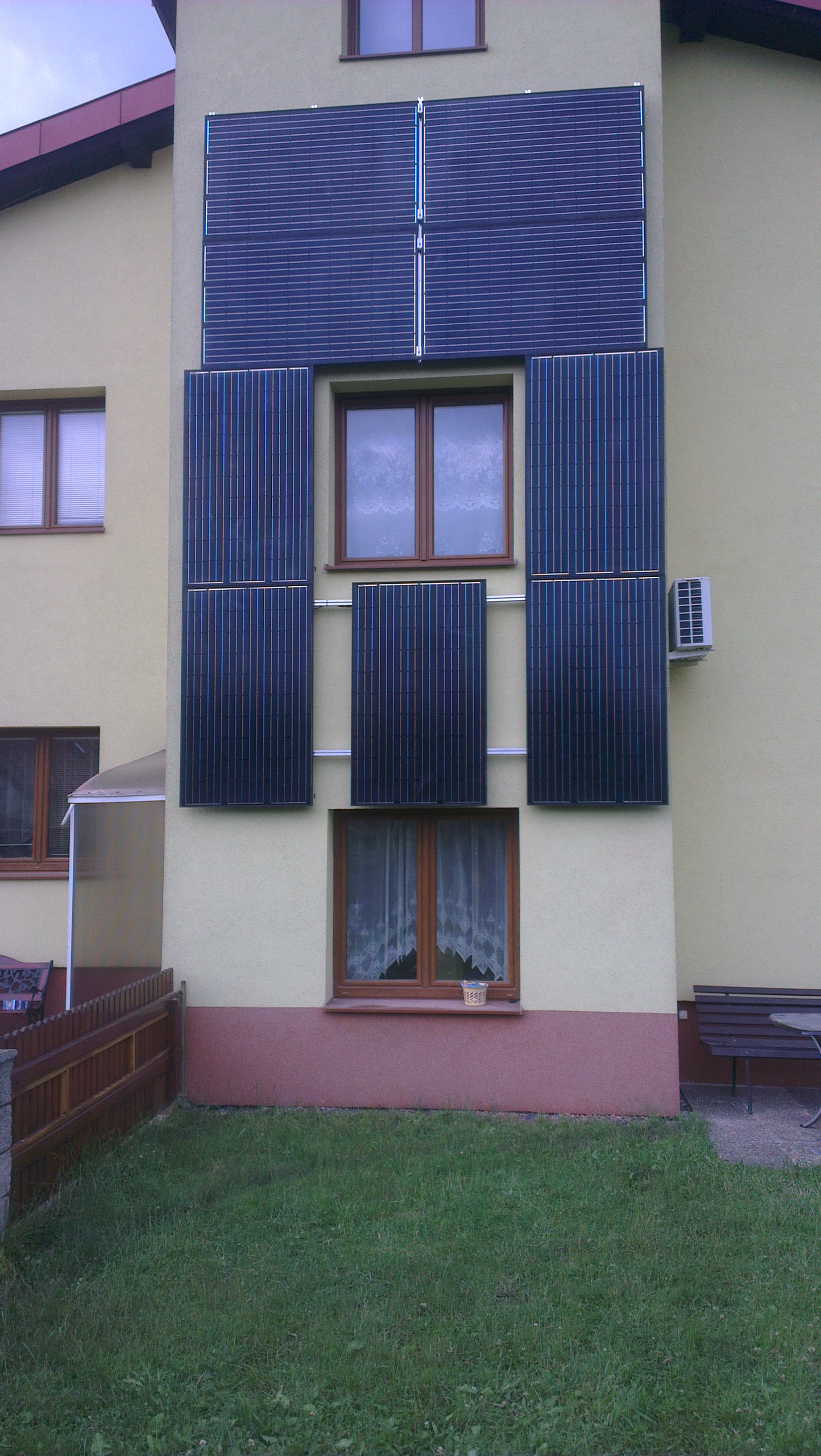

Dnes proběhlo plánované rozšíření.První část 9 ks. 260Wp München Solar.
Nemáte oprávnění prohlížet přiložené soubory.
3 ks.Studer XTM 4000-48,3 ks.VT-80 - Studer Innotec,BSP,rs232, východ střecha 3,3Kwp,jižní stěna 4,16 Kwp,západ střecha 3,19Kwp, chalupa Majda 4,2 Kwp.Lifepo4 48V 800Ah
Dreambox

Příspěvky: 265
Registrován: stř led 15, 2014 11:48 am
Bydliště: Dolní Podluží
