Odpojování/připojování stringů

Polykrystalické, monokrystalické, amorfní, nebo jejich kombinace? Zapojení panelů, provozní napětí a proud, montáž panelů, vliv počasí na panely (zima, kroupy, bouřka), jištění panelů před bouřkou, atd.

Odpojování/připojování stringů

Příspěvekod honzaL » ned črc 13, 2014 4:00 pm

Vážení,

zajímal by mne váš názor, případně zkušenosti s paralelním připojováním stringů, 5 stringů bude pevných, dva připojitelné.
Rád bych zvýšil výkon FVE, ale pokud možno s minimálními náklady na zařízení, kromě panelů bych cokoliv nového nerad kupoval.
Problém mi dělá hlavně malý výkon na jaře a na podzim. Plocha střechy ještě snese 6 klasických panelů.
Taky mě dráždí nízké využití systému ráno a večer, kdy vzhledem k poloze slunce jede FVE na pár desítek procent.
Napadla mne relativně levná varianta - přidat paralelní dva stringy, ale při vyšším výkonu je odepnout, aby nepřetěžovaly solátní regulátor MS TS60A.

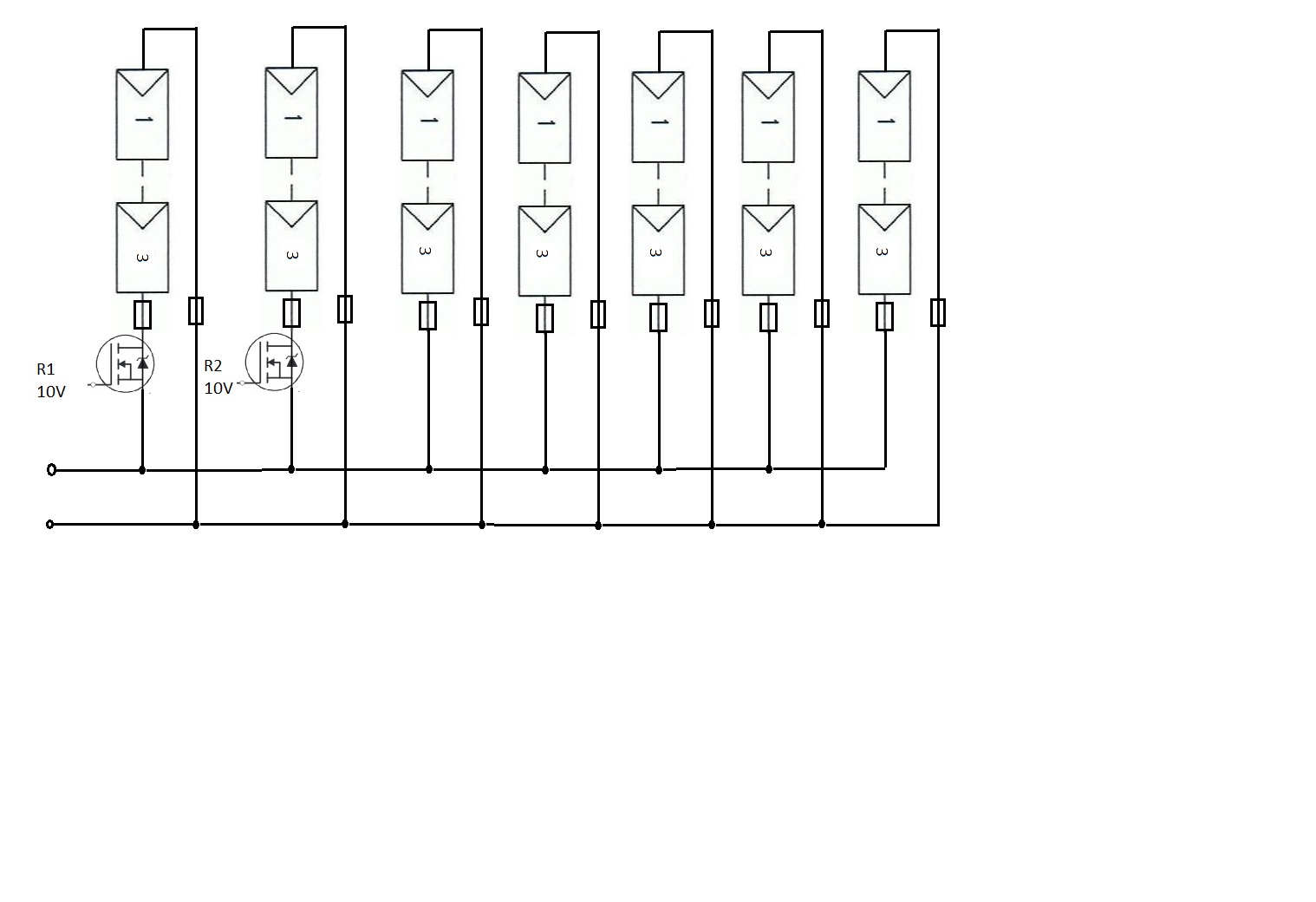

Zapojení bych udělal podle obrázku níže.



Stringy bych vypínal při přiblížení se k maximu proudu regulátoru (měření proudu) a při přiblížení se k absorpci na akumulátoru (měření napětí). Zapínat pak s vhodnou hysterezí podle poklesu proudu a napětí.
Představa je, že graf by pak při slunečném dnu vypadal asi takto. Na jaře, na podzim, při zamračené obloze by pak ani nemuselo k vypínání stringů docházet.



Jaký je váš názor?
Nebudou problémy s nárazovým zvýšením výkonu na solární regulátor?
Neměly by se rázy něčím utlumit (vhodný RC člen)?
Nemáte oprávnění prohlížet přiložené soubory.
18x 550Wp, 16xLiFePO 780Ah (stáří 0, 8, 10 let), STUDER: 3x MPPT VT65; 3x Xtender 4000-48. PLC UNIPI
(v minulosti = CEEG 15x230 Wp, 16xLiFePO 500 Ah, MS TS60A, Studer 4000-48, PLC Siemens,)
?
honzaL
podporuje fórum

Příspěvky: 411
Registrován: pon kvě 21, 2012 10:33 am
Bydliště: Hradec Kráové

Re: Odpojování/připojování stringů

Příspěvekod PavelR » ned črc 13, 2014 4:06 pm

proc to odpinat? Temto diskuzim porad nejak nerozumim. Prasknout pred regl velky pole v celku a je. Co regl prenese to prenese zbytek nevyuzije.

Ja mam 5,5kwp s reglem co toto neprenese. A co se stane kdyz panely mohou dat vic? Zvedne se napeti pole nad Ump tot vse.
?
PavelR

Příspěvky: 2735
Registrován: ned led 29, 2012 3:59 pm

Re: Odpojování/připojování stringů

Příspěvekod atom » ned črc 13, 2014 4:40 pm

Taky si myslím, že to podmíněné připojování stringů nepřinese nic navíc ve srovnání s připojením napevno a dobrý regulátor to nijak navíc neochrání.

Já mám také 15 panelů a current limiting vidím v logu skoro každý den. Tak zrovna 8.6.2014 teda jako napotvoru limit nemám, ale kromě 3 dalších dní z 35ti do dneška jel vždy regulátor ve stavu, že musel omezovat proud na těch svých 60,5A. Zatím má najeto 6218 kWh a ještě se neodporoučel.


Výhody bych viděl, že pokud jsem dostatečně paranoidní, tak můžu mít všechny stringy takhle odpojitelné a v případě, že by z nějakého důvodu regulátor nabíjel na vyšší napětí, tak mu je třeba postupně automaticky odpojit třeba ještě před tím, než by se jako poslední záchrana odpojovala baterie.
Další výhoda by pak byla, že si lehce mohu udělat automatickou kontrolu, kolik dává string 1, 2, 3, 4, 5..x a zjistit pak případnou abnormalitu bez lezení po střeše a rozpojování káblů, či vypínání jističů na stringy.
Tristar / 11kWh v lithiu / 3,4kWp / Matrix 5000VA / arduino / >25MWh :o / start 05/2012 s 440Wp.
pro rok 2022 bude upgrade na XTH + asi další tristar s panely a nějaká baterka k tomu
?
atom

Příspěvky: 425
Registrován: sob čer 02, 2012 7:22 pm
Bydliště: 580m n.m. na Vysočině

Re: Odpojování/připojování stringů

Příspěvekod PavelR » ned črc 13, 2014 4:48 pm

No ono by bylo smutny kdyby se regl na 60A odporoucel pri 60A :-)
?
PavelR

Příspěvky: 2735
Registrován: ned led 29, 2012 3:59 pm

Re: Odpojování/připojování stringů

Příspěvekod vata » ned črc 13, 2014 8:11 pm

Taky jsem měla jeden TS za výkonnějším polem, nezdálo se, že by s tím měl problém - prostě zvednul napětí jako při běžné regulaci v absorpci. Akorát budete mít log plný alarmů. Krom toho právě zjara nebo na podzim můžete spíš očekávat velké osvitové špičky na studené panely, tomu by asi jste stejně nepředešel. Jsou to ty situace, kdy panely dávají přes 100% nominálního výkonu.
Jenže časem pak člověku začne být toho nezpracovaného výkonu líto, a skončí s dalším regulátorem paralelně :)
Inteligentní ostrov - www.vati.cz
Uživatelský avatar
vata

Příspěvky: 1403
Registrován: pon zář 12, 2011 10:32 am

Re: Odpojování/připojování stringů

Příspěvekod kybos » ned črc 13, 2014 8:32 pm

honzaL píše:Jaký je váš názor?

Nebylo by vhodnější použít uspořádání panelů typu virtual tracker?
Viz http://forums.energymatters.com.au/solar-wind-gear/topic5064.html
Uvedené fórum je sice od protinožců a tak je nutno obrátit v kontextu sever a jih, ale jinak se mi to jeví jako vhodnější řešení zejména s ohledem na celkovou získanou energii za den s ohledem na zatížení měniče.
7,5 kWp poly JJZ + 3x Tristar MPPT60 (>55 MWh) + 5 kWp mono JJZ + Victron 150/100 + 48V VRLA 180 Ah + LiFePO 780 Ah + UPS 8kW (OPTI-Solar SP8000-SW) + 3F nabíječka 4,8kW (DELTA) Start: 2012
Uživatelský avatar
kybos

Příspěvky: 2551
Registrován: sob zář 08, 2012 9:40 pm

Re: Odpojování/připojování stringů

Příspěvekod honzaL » pon črc 14, 2014 12:02 am

atom píše:Já mám také 15 panelů a current limiting vidím v logu skoro každý den. Tak zrovna 8.6.2014 teda jako napotvoru limit nemám, ale kromě 3 dalších dní z 35ti do dneška jel vždy regulátor ve stavu, že musel omezovat proud na těch svých 60,5A. Zatím má najeto 6218 kWh a ještě se neodporoučel....


Pokud vím je 15 panelů doporučené maximum pro TS60A. Ja ale plánuji 21 panelů. Tedy asi 4,7 kWp. to už Morningstar nedoporučuje a nerad bych ho odepsal. Výhledově počítám až s 25 panely. To už ale plánuju 10 panelů pro AC coupling a 15 pro DC coupling (stávající stav) s novým měničem On grid a Studerem, teď to ale není na pořadu dne. Na panely jsem již něco našetřil a 6 bych jich rád přikoupil a hned využil. V létě jsou stejně často akumulátory plné, voda vařící a není mi jasné zda je pro panely lepší jet na vyšším napětí nebo je nechat rozpojené.
Jak ale slyším "atom" i "PavelR" jedou s vyšším výkonem panelů a problém nemají. Můžete napsat, který regulátor používáte??
18x 550Wp, 16xLiFePO 780Ah (stáří 0, 8, 10 let), STUDER: 3x MPPT VT65; 3x Xtender 4000-48. PLC UNIPI
(v minulosti = CEEG 15x230 Wp, 16xLiFePO 500 Ah, MS TS60A, Studer 4000-48, PLC Siemens,)
?
honzaL
podporuje fórum

Příspěvky: 411
Registrován: pon kvě 21, 2012 10:33 am
Bydliště: Hradec Kráové

Re: Odpojování/připojování stringů

Příspěvekod Tomas01 » pon črc 14, 2014 12:47 am

Zhruba dva měsíce jsem letos testoval TS60A s 3x2ks 250Wp a 2x2ks 240Wp ve 24V. Tj překročení doporučeného pole o cca 60%. Kromě téměř denní hlášky Current limiting žádný jiný problém. Teplota díky aktivnímu chlazení nepřekročila 40st.C
Ztráta části výkonu od 10 - 15 hod je určitě nižší než cena dalšího TriStáru. Jediné doporučení bude asi přenastavit u nového TS limit z 80A na 60A.
Nemáte oprávnění prohlížet přiložené soubory.
3,8kWp PowerRouter LiFePo4
?
Tomas01

Příspěvky: 25
Registrován: stř črc 31, 2013 10:29 am
Bydliště: JM

Re: Odpojování/připojování stringů

Příspěvekod kybos » pon črc 14, 2014 5:53 am

21 panelů po 250W na jednom Tristaru http://forum.mypower.cz/viewtopic.php?f=58&t=1097
7,5 kWp poly JJZ + 3x Tristar MPPT60 (>55 MWh) + 5 kWp mono JJZ + Victron 150/100 + 48V VRLA 180 Ah + LiFePO 780 Ah + UPS 8kW (OPTI-Solar SP8000-SW) + 3F nabíječka 4,8kW (DELTA) Start: 2012
Uživatelský avatar
kybos

Příspěvky: 2551
Registrován: sob zář 08, 2012 9:40 pm

Re: Odpojování/připojování stringů

Příspěvekod joseff » pon črc 14, 2014 8:03 am

Zacatkem cervna mi primo z Morningstaru prisel e-mail s timto tipem:

Tech Tip: Exceeding The Maximum Input Power Rating

You can size your PV arrays to input power to Morningstar’s MPPT controllers well above the controller's Maximum Nominal Solar PV Wattage Input rating without damaging the unit, and without causing the charging current to exceed the maximum output current rating. The controller can limit output current and will run at 100% of rated current output and not higher. The controller was designed with this power-shaving capability, and when oversized, it does not void the warranty.
?
joseff

Příspěvky: 810
Registrován: pon srp 08, 2011 8:55 am

Re: Odpojování/připojování stringů

Příspěvekod solárník » pon črc 14, 2014 11:59 am

Taky mám k Tristaru připojené pole, které dává na vstupu Tristaru (!) při max osvitu 70 ampér :) A to jsme teprve na vstupu... Tristar obvykle jen zanadava v logu.

Pravda - stalo se mi za posledni pulrok myslim dvakrat, ze Tristar při rychlem velkem prevyseni vstupniho vykonu asi 5 minut stavkoval a odepnul vystup. Po peti minutach prestal trucovat a normalne pokracoval dal.
?
solárník

Příspěvky: 1526
Registrován: pát bře 15, 2013 7:53 pm

Re: Odpojování/připojování stringů

Příspěvekod honzaL » pon črc 14, 2014 12:13 pm

kybos píše:21 panelů po 250W na jednom Tristaru http://forum.mypower.cz/viewtopic.php?f=58&t=1097


Díky za informace. Jak se váš systém chová po rozdělení na dva regulátory. Pořád se přehřívá??
18x 550Wp, 16xLiFePO 780Ah (stáří 0, 8, 10 let), STUDER: 3x MPPT VT65; 3x Xtender 4000-48. PLC UNIPI
(v minulosti = CEEG 15x230 Wp, 16xLiFePO 500 Ah, MS TS60A, Studer 4000-48, PLC Siemens,)
?
honzaL
podporuje fórum

Příspěvky: 411
Registrován: pon kvě 21, 2012 10:33 am
Bydliště: Hradec Kráové

Re: Odpojování/připojování stringů

Příspěvekod kybos » pon črc 14, 2014 12:29 pm

Teď je pole rozděleno na 9 a 12 panelů a teploty jsou v normálu. Většinou Tristar nepřekračuje teplotu 30°C nad teplotou okolí.
Dnešní stav:
Nemáte oprávnění prohlížet přiložené soubory.
7,5 kWp poly JJZ + 3x Tristar MPPT60 (>55 MWh) + 5 kWp mono JJZ + Victron 150/100 + 48V VRLA 180 Ah + LiFePO 780 Ah + UPS 8kW (OPTI-Solar SP8000-SW) + 3F nabíječka 4,8kW (DELTA) Start: 2012
Uživatelský avatar
kybos

Příspěvky: 2551
Registrován: sob zář 08, 2012 9:40 pm
