Přepínač 1-0-2

[olozx6r]

Potřebuji přepínač, co zvládne připojit jednu zátěž (bojler) ke dvěma zdrojům proudu (AC a AC z Oplockého od panelů) aniž by se oba zdroje mohly nějak potkat. Nejlépe ruční přepínání 1-0-2. Poradí někdo kde dobře sehnat, či jak jinak zapojit?? Díkes

[rva]

Já používám http://www.aliexpress.com/item/1P-16A-M ... 08559.html který je zároveň jističem. Když jednu páčku dám nahoru, druhá se shodí - teoreticky se teda nemají potkat, ale prakticky (vlastnoručně ověřeno) se přeci jen na okamžik potkají, takže shodím jednu páčku dolů a pak nahodím druhou nahoru. Pak používám i vačkový (otočný) přepínač, ale ten je i z číny dražší. To je typ
http://www.aliexpress.com/item/660V-25A ... 5,201409_1

[olozx6r]

Tak to potkání na chvíli určitě nee. Elektrikář mi zapojil oplockýho a ac na přepínač, kterej měl fungovat. Jenže to neproměřil a rovnou zapnul. Oplocký proto jede na opravu a voda se hřeje za peníze. Koupil jsem přepínač, kterej je dost podobnej tomu vačkovýmu z aliexpresu, ale tam se to vždycky spojí na tý jedný zátěži. Ten vačkovej z odkazu funguje jinak? Prej jich je většina právě na dvě záteže z jednoho zdroje..

[rva]

Dvě zátěže z jednoho zdroje je snad to samé jako jedna zátěž ze dvou zdrojů. A na tom otočném se dva zdroje potkat nemohou.

[olozx6r]

Dle elktrikáře ano, byly tam nějaké klemy a nešlo to zapojit jinak. Já tomu nerozumím, proto si chci nechat poradit tady.

[sitra]

Tak to potkání na chvíli určitě nee. Elektrikář mi zapojil oplockýho a ac na přepínač, kterej měl fungovat. Jenže to neproměřil a rovnou zapnul. Oplocký proto jede na opravu a voda se hřeje za peníze. Koupil jsem přepínač, kterej je dost podobnej tomu vačkovýmu z aliexpresu, ale tam se to vždycky spojí na tý jedný zátěži. Ten vačkovej z odkazu funguje jinak? Prej jich je většina právě na dvě záteže z jednoho zdroje..

A byl to elektrikář opravdu?

[olozx6r]

Jo, proč by nebyl??? Stál jsem vedle něj a koukal, jak mi to spálil.

[Pan Taum]

Eaton Z-S/2WM http://e1.cz/produkty/prepinac-instalacni-z-s-2wm by nestačil?

[mobilik]

Vackove prepinace sa daju krasne rozobrat a preskladat kontakty ako len chces. Poriadny elektrikar by s tym nemal mat problem... Robil som to uz x krat.

[kodl69]

na tři fáze je Hager SFT340 http://www.elektrohadrava.cz/index.php? ... =HAGSFT340 a na jednu fázi:
SFB116 nebo SFB125 http://www.heureka.cz/?h[fraze]=SFB116 - na 16 nebo 25A. Má to tři polohy, takže žádnej kouzelník to nedokáže přepnout tak, aby se seply oba kontakty zároveň. Je to ale potřeba správně zapojit....

[MareC3k]

Eaton Z-S/2WM http://e1.cz/produkty/prepinac-instalacni-z-s-2wm by nestačil?

tento pouzivam uz nejaky ten rok a maximalna spokojnost je super, ze zabera len 1 miesto v rozvadzaci.

[olozx6r]

Ten EATON by se mi líbil. Jak to zapojit, aby mi ten dráteník zase nic nespálil? Opravdu se tam ty obvody nemají šanci potkat? Předchozí přepínač stál cca 800 a teď je mi k ničemu. Zítra ho nafotím, třeba někdo bude vědět, co s tím.

[sitra]

vezmeš cinkačku a procinkneš si co kdo a s kým...., dále schéma zapojení

[olozx6r]

Já nic cinkat nebudu, nechám to na tom umělcovi, až se oplocký vrátí z opravy a bude jinej vypínač.

[kodl69]

Jo, akorát ten Hager je levnější, jinak to samý, možná mechanicky robustnější, že jde trochu tíž.

[olozx6r]

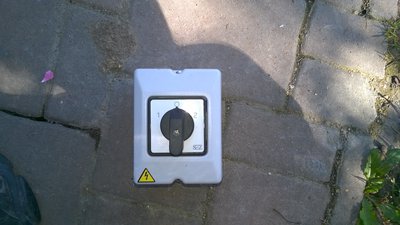

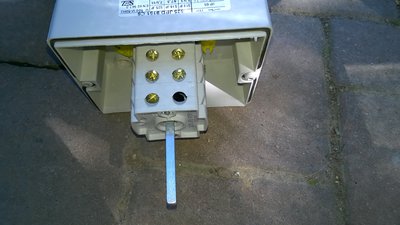

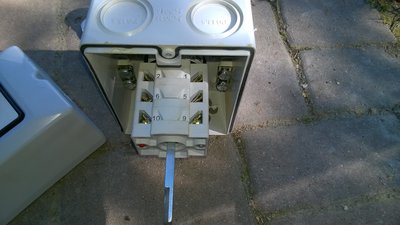

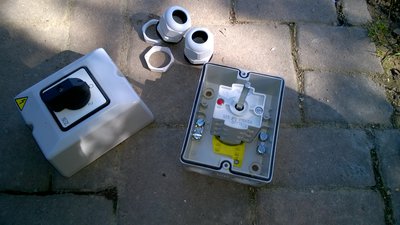

Takhle vypadá ten můj vypínač. Oplocký už je opraven, bylo to za 150 včetně poštovnýho, tak jen asi prkotina. Tuší nškdo, zda jde zapojit tak jak potřebuju?

[ota]

Nulák a fázi výstupu připojit na přepojit na přepínací svorku (O)
Nulák a fázi DS na I.
Nulák a fázi měniče na II.

Neprohodit nulák a fázi před a za přepínačem.

[olozx6r]

Jdou k tomu kabely přímo z AC a z oplockýho. Šlo by napsat čísla svorek kam co zapojit? Mám to nafocený ze všech stran. Nerad bych, až to zapojí dráteník, aby zase oplocký pohořel...

[ota]

Pokud to bude dráteník, není mu co radit. Propískne si polohy přeoínače a zapojí. Pokud to nebude umět, není to dráteník.
Netroufnul bych si zapojovat měnič na přepínač který neznám podle fotek. Máš datasheet toho přepínače nebo alespoň typové označení?

[olozx6r]

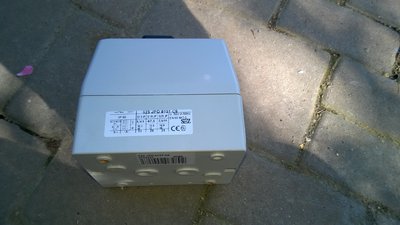

Dráteník už to zapojoval, je to vyučenej elektrikář, něco tam i pískal a stejně to nakonec spálil. Proto se chci pojistit, než ho k tomu zase pustím... tady je fotka štítku ze spínače.
