Měřič kapacity 18650

[volente]

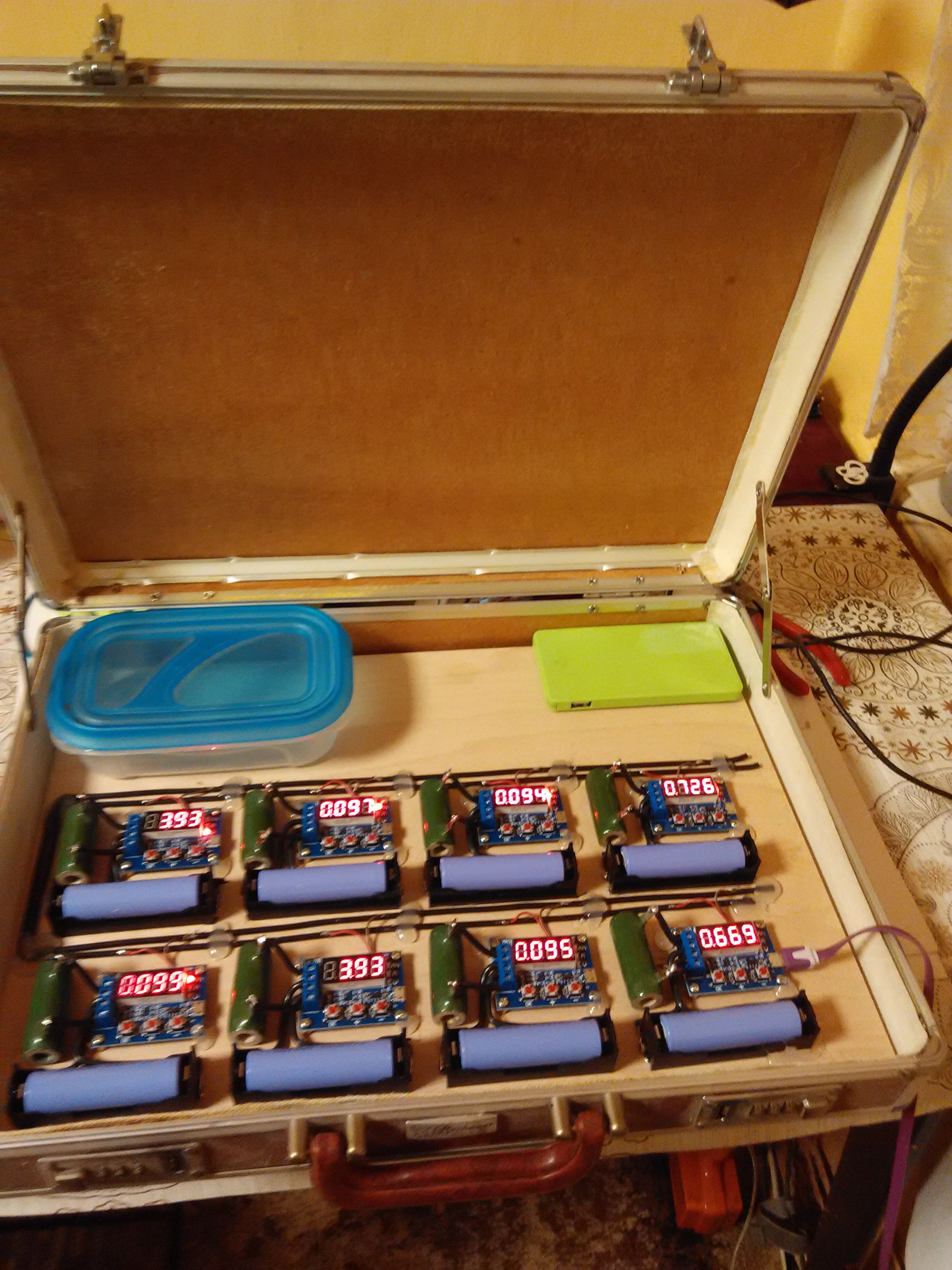

Protože potřebuji občas změřit kapacitu více kusů (asi 1000) článků 18650, což vyžadovalo hodně času, rozhodl jsem se postavit přenosné měřící centrum na 8ks článků pro kontiunální celodenní průběh měření. Napájení obstarává nabíječka na smartfone a v případě cesty do a z práce powerbanka. Tuto když jsem testoval na 1 až 3 kusech modulů odmítala spolupracovat a po chvilce se vypínala. S 8 moduly už pracuje bezchybně. Asi potřebuje větší odběr.



[ota]

Je to krása.
Jen se ti bude špatně vysvětlovat co to je až tě někde zastaví sekuriťáci.

[KubisKV]

A nezapomeň kód zámku!!! reciklace se blíží.

[mobilik]

tomu hovorím z FVE až do hrobu.
Pekná práca, klobúk dole.

[volente]

to KubisKV

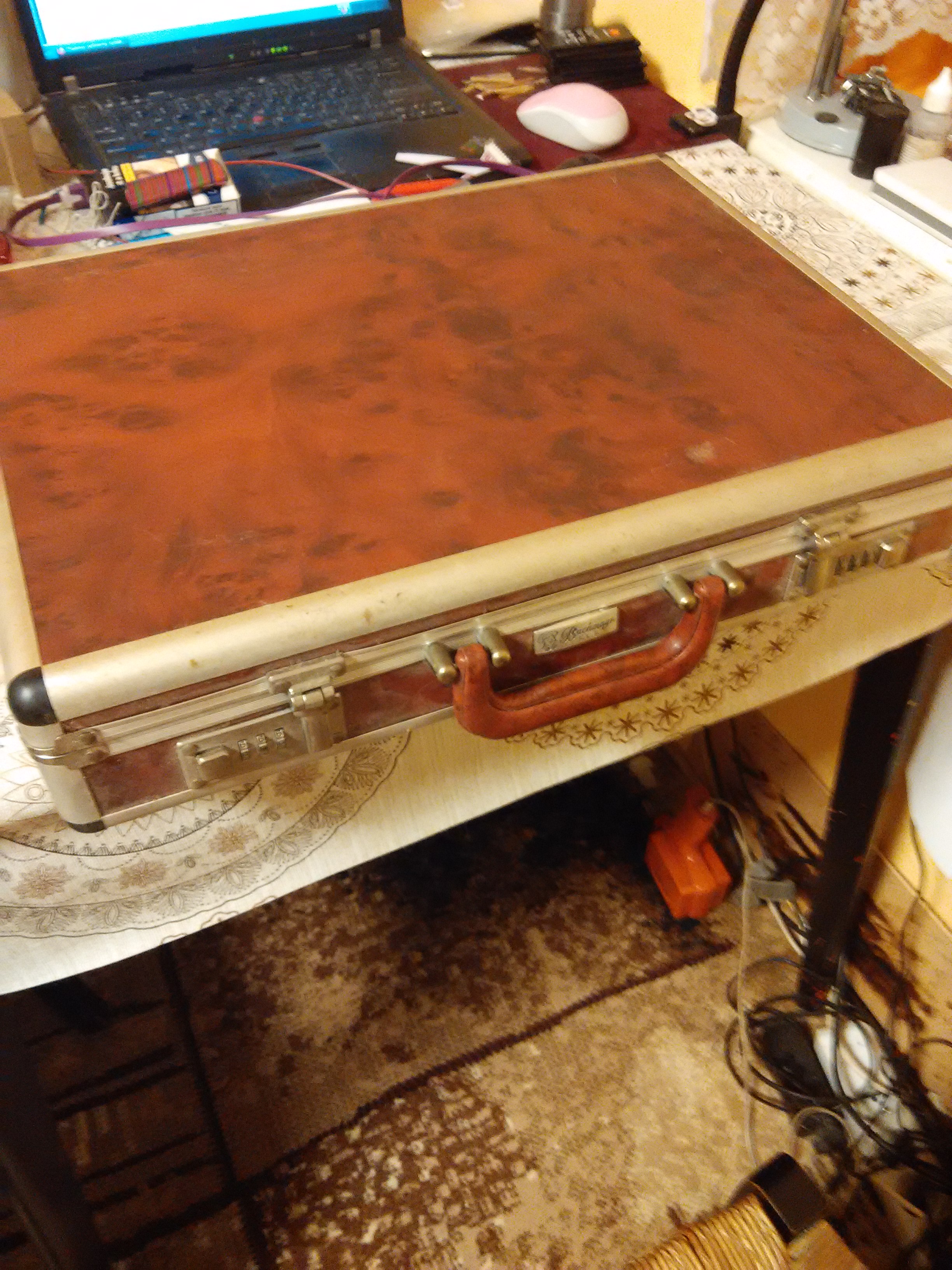

Kufr je nalezenec z kontejneru, původně asi od nějaké sady nožů. Je to popundekl, ale na tohle bohatě stačí.

[diablo007]

No máš to luxusní. Kolik času je potřeba k zjištění kapacity jednoho článku?

[volente]

Vybíjím do odporu 5R6, takže kolem 3 hodin při kapacitě 2 Ah.

[diablo007]

Měříš jen jednou nebo delas víc cyklu? Pokud vynijis do odporu tak jde energie do tepla nelze toť nějak řešit přelévání pumpou že bys jednu baterku vybíjel při nabíjení druhé a byla by tam tedy recyklace energie?

[volente]

Asi by to šlo, ale mám obavu že by náklady přesáhly rozumnou mez.
Dělám většinou jen jeden cyklus. Nabiju, nechám odstát minimálně 2 týdny a potom měřím.
V okamžiku kdy baterie nemá napětí na očekávané úrovni tak ji vyřadím. Nabiji na 4,12 a po odstátí musí mít min. 4,08.
Pokud se hřeje při nabíjení tak už je vyřazena, pokud se hřeje při vybíjení bez milosti vyřadím.

[abrams]

Zdravím ,

v hokně se museli potrhat smíchy až si jim ukázal obsah kufru po jejich dotazu co máš dobrýho ke svačině .
Závazek otestovat 1000 buřtíků je vážná věc , to nejde brát na lehkou váhu .

Elektronům zdar

[petrs]

Unikatni kufrikova sestava

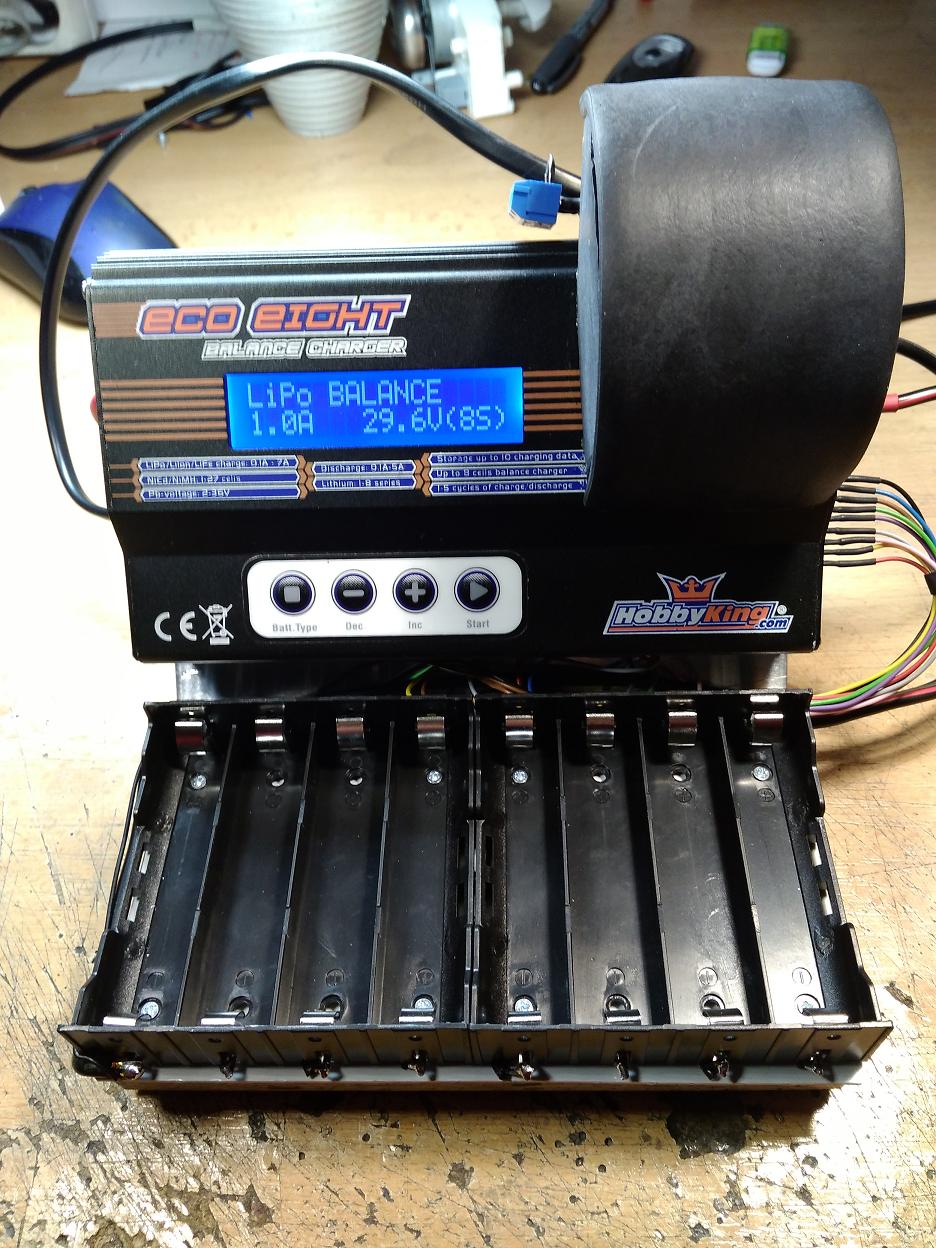

K testovani akumulatoru 18650 pouzivam upravenou 8S modelarskou nabijecku-vybijecku.

Bal 1-8.JPG

Zdroj 230 V /16 V 3,36 A,presny odpor pro detekci vybijeciho proudu[modra svorkovnice s kratkym odporovym dratem],2x pouzdro na 4 ks 18650 z Aliexpresu,ventilator je prekryty obloukovitym cernym pouzdrem a vzduch je nasledne veden na chladic nabijecich a vybijecich tranzistoru.

Nedavno jsem poridil

https://www.aliexpress.com/wholesale?ca ... tecore+um4

Neumi vybijeni,dokaze orientacne merit vnitrni odpor akumulatoru,spokojenost.

[fukuši]

Používám toto a měří to opravdu přesně a dobře.Zatím jsem tím udělal tak 400Ks.

https://www.aliexpress.com/item/New-Var ... f7e3bd5d2e

[KubisKV]

To bude klon, nebo prejmenovana LITOKALA LII 500.
mam dve a jednoho Opuse a celkem podobne vysledky pri testech.

Používám toto a měří to opravdu přesně a dobře.Zatím jsem tím udělal tak 400Ks.

https://www.aliexpress.com/item/New-Var ... f7e3bd5d2e

[volente]

https://youtu.be/ZNdZ1Ld86pg
Takto to vypadá v provozu

[vlkazajac]

No máš v tom pekný binec ! To nevieš tie údaje zosynchronizovať ?

Super !

[volente]

No neviem. Šak poriadok je pre blbcou, my inteligenti sa vyporiadame aj s bordelom.
li

[volente]

Ještě k provozu použitých modulů. Přesto že v popisu je jasně napsáno "dodržet správnou polaritu nebo může dojít k poškození obvodu", tak se mi to již několikrát stalo bez následků, za což jsem konstruktérovi obvodu opravdu vděčný.
To je tak když už člověk hůře vidí a nemá brýle na nose.

[volente]

Jelikož se potřeba mého měření chýlí ke konci, napadlo mě nabídnout zápůjčku tohoto kufříku, kdyby někdo potřeboval měřit více 18650 . Zbytečné aby zahálel a prášilo se na něj bez užitku.

[volente]

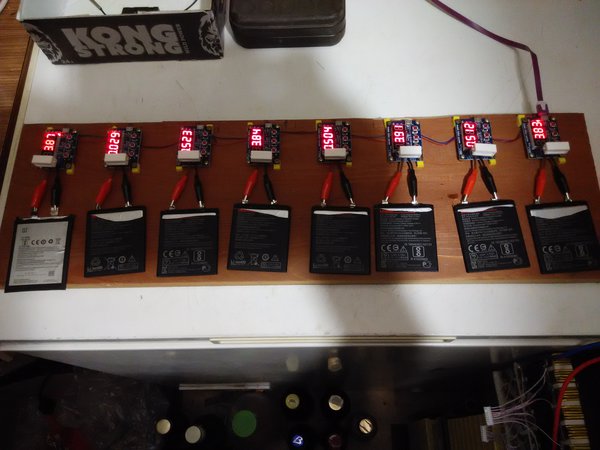

Protože se mi sešli nějaké prizmatické články a namátkové měření kapacity ukázalo dost velké rozdíly, postavil jsem další měřidlo na 8 článků, tentokrát s krokodýlky na měření prizem. Použité moduly jako u kufříku na měření 18650, který zrovna slouží u diablo007.

[kodl69]

to je krásný... co je to za aparátky?
P.S: já bych jich taky potřeboval cca 200ks proměřit.
