Měděná pasovina pocínované očka jaké šrouby

Příspěvekod diablo007 » pát srp 02, 2019 1:39 pm

Viz nadpis sběrnice bude z pasovina 30x10 tedy 300mm průřez očka na kabelech jsou pocínovaná a teď jaký zvolit nejvhodnější šroub nejdostupnější je samozřejmě pozink jen nevím jestli tam nebude pracovat chemie
Uživatelský avatar
diablo007

Příspěvky: 2377
Registrován: stř lis 28, 2018 7:57 pm
Bydliště: Vyškov

Re: Měděná pasovina pocínované očka jaké šrouby

Příspěvekod rottenkiwi » pát srp 02, 2019 2:04 pm

No Victron asi používa nerez a na shuntoch mosadz na podložky aj skrutky: 7:55
https://www.youtube.com/watch?v=JW-v8PNx2C4
Uživatelský avatar
rottenkiwi

Příspěvky: 3385
Registrován: pát úno 13, 2015 2:24 pm
Bydliště: SO, SK

Re: Měděná pasovina pocínované očka jaké šrouby

Příspěvekod střídač_N » pát srp 02, 2019 2:30 pm

rottenkiwi píše:No Victron asi používa nerez.....


Jelikož nerez je vcelku dobrý nevodič, pochybuji, že by to Victron nevěděl a úmyslně si zhoršoval parametry svých výrobků.
střídač_N

Příspěvky: 655
Registrován: sob říj 21, 2017 1:22 pm

Re: Měděná pasovina pocínované očka jaké šrouby

Příspěvekod kvako1 » pát srp 02, 2019 2:59 pm

jedině nerez ,nebo mosaz to je ale zbytečné.
určitě ne pozink.

v praci davame na všechny vodive spoje vyhradně nerez šrouby A2
viewtopic.php?f=55&t=4724&start=300
FVE 7,5kWp na trackeru, 3xpip5048 3faz, baterie li ion 860Ah + ve vystavbě dalších 150A
kvako1

Příspěvky: 525
Registrován: ned lis 11, 2018 5:18 pm

Re: Měděná pasovina pocínované očka jaké šrouby

Příspěvekod rottenkiwi » pát srp 02, 2019 3:26 pm

Victron predáva veľa zariadení, ktoré sú určené pre morské prostredie,
takže asi preto používa materiály, ktoré tak agresívne pôsobenie vydržia.

No a keďže som nič také ako Ag, Au, Cu či Al na tých zariadeniach
ako sú shunt či Lynx https://www.victronenergy.com/dc-distri ... istributor
nevidel, https://victronenergy.co.nz/products/sh ... x-28-x-120
https://www.victronenergy.com/dc-distri ... ity-photos
tak je pravdepodobné, že tam bude mosadz alebo nerez.
Uživatelský avatar
rottenkiwi

Příspěvky: 3385
Registrován: pát úno 13, 2015 2:24 pm
Bydliště: SO, SK

Re: Měděná pasovina pocínované očka jaké šrouby

Příspěvekod dumi » pát srp 02, 2019 3:32 pm

>Libi se mi ten jejich distributo, neco podobnyho jsem se snazil ziskat, nakonec jsem to vyresil dvema ekvipotencialnima svorkovnice, ale nejsem s tim uplne spokojen.

Nema nekdo nejakej tip na nejaky podobny zarize, ktery se da koupit v cechach?

Diky.
Dumiho ostruvek: 2kWp, 4,8kWh, 2400W inverter
dumi

Příspěvky: 1389
Registrován: stř zář 05, 2018 7:38 pm

Re: Měděná pasovina pocínované očka jaké šrouby

Příspěvekod rottenkiwi » pát srp 02, 2019 3:40 pm

Uživatelský avatar
rottenkiwi

Příspěvky: 3385
Registrován: pát úno 13, 2015 2:24 pm
Bydliště: SO, SK

Re: Měděná pasovina pocínované očka jaké šrouby

Příspěvekod dumi » pát srp 02, 2019 3:47 pm

me by se to libilo i s nakym rozvadecem, proste jako celek, to budu muset asi neco vyrobit.

kazdopadne diky za tip, vypada to dobre.
Dumiho ostruvek: 2kWp, 4,8kWh, 2400W inverter
dumi

Příspěvky: 1389
Registrován: stř zář 05, 2018 7:38 pm

Re: Měděná pasovina pocínované očka jaké šrouby

Příspěvekod diablo007 » pát srp 02, 2019 4:50 pm

Dobře takže když už měděnou pasovinu mám tak navrtán díry vyrezu závit dám šroub zespodu jelikož by se pak k němu blbě dostávalo a matka půjde z vrchu přes očko
Uživatelský avatar
diablo007

Příspěvky: 2377
Registrován: stř lis 28, 2018 7:57 pm
Bydliště: Vyškov

Re: Měděná pasovina pocínované očka jaké šrouby

Příspěvekod vlkazajac » pát srp 02, 2019 5:05 pm

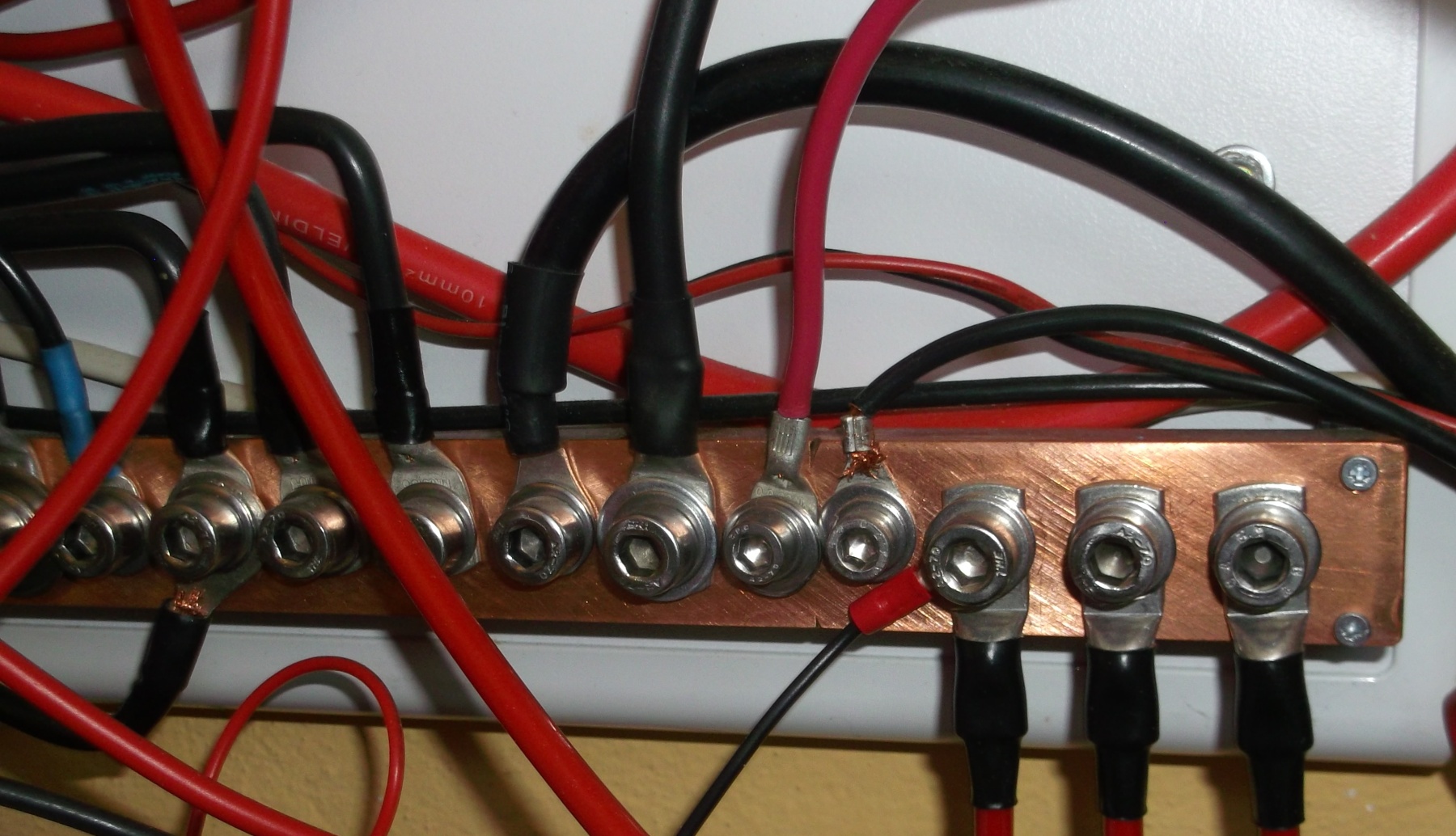

Mám zbernicu z medi 10 x 30, závit M8, len dve diery s M6. Spolieham na styk očka so zbernicou, používam nerez skrutky s pokiaľ možno väčšou podložkou.
Nemáte oprávnění prohlížet přiložené soubory.
Exit zarovno s Brexitom.
Uživatelský avatar
vlkazajac

Příspěvky: 2517
Registrován: úte čer 11, 2013 9:40 pm

Re: Měděná pasovina pocínované očka jaké šrouby

Příspěvekod diablo007 » pát srp 02, 2019 6:21 pm

No takže nerez šroubky. Tobze bude mít šroubek špatnou vodivost mi u očka nevadí to bude mít svůj kontakt. Jediné u čeho mi to bude vadit že při šroubech ve dvou řadách to bude snižovat průřez mědi jelikož 30mm minus 2x6 zůstává už jen 18 čisté mědi ale to by přicházelo v úvahu kdyby byli ideálně vedle sebe v řadách zkusím to vrtat cykcak aby zůstalo mědi více
Uživatelský avatar
diablo007

Příspěvky: 2377
Registrován: stř lis 28, 2018 7:57 pm
Bydliště: Vyškov

Re: Měděná pasovina pocínované očka jaké šrouby

Příspěvekod tomasko » pát srp 02, 2019 6:36 pm

Zdar

osobne to mam takto:
- zbernica mosadz, hranol 20x20 mm (velmi podobne ako vlkazajac). volil som vacsi rozmer na hrubku, je mozne namontovat dlhsiu skrutku. vodivostne to odpoveda priblizne medi o priereze 95 mm^2
- diery so zavitmi M6, kazdych 15 mm
- skrutky nerez,
https://www.fabory.com/sk/skrutka-s-vn% ... Arelevance

- podlozky pruzinove poistne, zabranuju samopovolovaniu a vytvaraju pritlak. nedochadza k povolovaniu zmenami teploty.
https://www.fabory.com/sk/poistn%c3%a1- ... Arelevance

- menic som napojil v strednej diere. baterie na striedacku z lavej a pravej strany.

mam to dimenzovane na 100 A, zatial v stadiu zrodu a v pohode.

tomasko
tomasko

Příspěvky: 70
Registrován: sob říj 22, 2016 7:13 pm

Re: Měděná pasovina pocínované očka jaké šrouby

Příspěvekod diablo007 » pát srp 02, 2019 6:58 pm

Já to nemám jako hlavní zbernici ale jako propojovací body jednotlivých bloků Lionek takže veškeré vedení bude řešeno jen kabeláží od jednotlivých battery packu. Ještě bych to mohl řešit že pod jeden šroubek půjde očko od plusu a od mínusu nasledneho bloku přenos bude tedy probíhat přes očka a pasovina nebude tolik namáhaná
Uživatelský avatar
diablo007

Příspěvky: 2377
Registrován: stř lis 28, 2018 7:57 pm
Bydliště: Vyškov

Re: Měděná pasovina pocínované očka jaké šrouby

Příspěvekod diablo007 » pát srp 02, 2019 6:59 pm

tomasko píše:Zdar

osobne to mam takto:
- zbernica mosadz, hranol 20x20 mm (velmi podobne ako vlkazajac). volil som vacsi rozmer na hrubku, je mozne namontovat dlhsiu skrutku. vodivostne to odpoveda priblizne medi o priereze 95 mm^2
- diery so zavitmi M6, kazdych 15 mm
- skrutky nerez,
https://www.fabory.com/sk/skrutka-s-vn% ... Arelevance

- podlozky pruzinove poistne, zabranuju samopovolovaniu a vytvaraju pritlak. nedochadza k povolovaniu zmenami teploty.
https://www.fabory.com/sk/poistn%c3%a1- ... Arelevance

- menic som napojil v strednej diere. baterie na striedacku z lavej a pravej strany.

mam to dimenzovane na 100 A, zatial v stadiu zrodu a v pohode.

tomasko

Akorát se dívám že jsi použilo ty pojistné podložky pozinkované to je trošku kontraproduktivní když pozink zde nedoporučují
Uživatelský avatar
diablo007

Příspěvky: 2377
Registrován: stř lis 28, 2018 7:57 pm
Bydliště: Vyškov

Re: Měděná pasovina pocínované očka jaké šrouby

Příspěvekod tomasko » sob srp 03, 2019 6:20 am

Zdar
Celkom nerozumiem, ze preco nie je pozink doporucovany. na jednej strane sa podlozka dotyka nerezovej skrutky, na druhej strane pocinovaneho oka. vsetko na miestach, medzi ktorymi je rozdiel potencialov 0V. Potencial (pracovne napatie) je az medzi druhou stranou pocinovaneho ocka a zbernicou. a tu sa zinok nikde v ceste nenachadza. umiestnene to mam v dielni (trucovni), kde z casu na cas robim modely lietadiel. takze suche prostredie, vetrane vetrakom. ku korozii tu teda nie su vytvorene podmienky. v com je teda videny problem a ja ho prehliadam?
tomasko

Příspěvky: 70
Registrován: sob říj 22, 2016 7:13 pm

Re: Měděná pasovina pocínované očka jaké šrouby

Příspěvekod diablo007 » sob srp 03, 2019 7:05 am

Pokud je kontakt nerez pozink počin tak pak jo. A ty máš do pasovina vyřezaný závit nebo šroub máš z druhé strany klasický matičkou?
Uživatelský avatar
diablo007

Příspěvky: 2377
Registrován: stř lis 28, 2018 7:57 pm
Bydliště: Vyškov

Re: Měděná pasovina pocínované očka jaké šrouby

Příspěvekod lemra79 » sob srp 03, 2019 7:07 am

ja bych tam nerez spojovak (matka +sroub) rozhodne nedaval, nekdy se to do sebe bez zjevne priciny zakoune na hfest. pokud tam nebude mokro, med a pozink spojovak bude normalne fungovat. funguje to tak ve vetsine prumyslovych rozvodu.
Jinko 225 W / 6 kWp, PIP 5048 MG, li ion 350 Ah@58V, ICC@rpi3+ + emoncms
Uživatelský avatar
lemra79

Příspěvky: 172
Registrován: sob bře 09, 2019 5:30 pm
Bydliště: Orlickoústecko

Re: Měděná pasovina pocínované očka jaké šrouby

Příspěvekod diablo007 » sob srp 03, 2019 9:48 am

No šroub by byl nerez matka pozink s tou teflonovou vložkou proti povolování. Matka pozink nerez šroub takže by k zatuhnutí do sebe nemělo být a med s pozinkem nebude mít kontakt takže by se neměli ovlivňovat. Nebo v tom je ještě nějaká kroankdyz to tak nakombinuji?
Uživatelský avatar
diablo007

Příspěvky: 2377
Registrován: stř lis 28, 2018 7:57 pm
Bydliště: Vyškov

Re: Měděná pasovina pocínované očka jaké šrouby

Příspěvekod tomasko » sob srp 03, 2019 9:53 am

Teflon do spoja? K comu je to dobre? Teplom makne a zmaknuty nesluzi ako poistka.
tomasko

Příspěvky: 70
Registrován: sob říj 22, 2016 7:13 pm

Re: Měděná pasovina pocínované očka jaké šrouby

Příspěvekod volente » sob srp 03, 2019 10:06 am

Profesionálně se to dělá s pomocí těchto matic https://www.elektropen.cz/OEZ35373?gcli ... rUQAvD_BwE
Nemusí se řezat nespolehlivý závit do měkké mědi a spoj je pevný.
4,5kWp - 4x Solartec mono 180Wp +¨6x IBC 155Wp poly + 10x Solea 170Wp mono + 6x Calyxo 70Wp amorf vertikálně (JV), 2x ZN ShineSolar poly 250Wp + 2x 260Wp poly (JZ), Epever LS 3024B, Epever LS 2024B, MakeSkyBlue 20A, eSmart 3 - 60A, 19 kWh Li-Ion, Axpert MSXE PF1, 24V/3,0kW.
Uživatelský avatar
volente

Příspěvky: 2217
Registrován: stř srp 20, 2014 12:01 am
Bydliště: Brno - venkov
