868Wp ostrov so sledovačom

Příspěvekod jarík » ned zář 30, 2012 10:51 pm

Pozdravujem všetkých fanúšikov a nadšencov FVE

S veľkou pomocou luge-ho za ktorú sa chcem aj takto poďakovať (ďakujem brácho) som včera minul prvých 3.6 KWh. do mrazničky. Zatiaľ bez sledovača , ale ak počasie a možnosti dovolia chcem ho tento rok ešte dokončiť aj ked možo bez pohonu. Meranie zatiaľ pomocou Cell logeru a Turnigi. Smer natočenia panelov JV.

Ešte ma čaká veľa hodín strávených pri zapájaní a prepájaní všetkého čo by som tam minimálne chcel mať aby to fungovalo podľa mojich predstáv. :repair: Teším sa na to keď sa jednotlivé komponenty podarí zapojiť tak. aby fungovali podľa očakávania.
Je to super pocit ked funguje niečo čo si človek, aj za veľkej pomoci informácii na tomto fóre, zostaví a je mu to na úžitok.

Panely:4x217Wp polykristal schott
Regulátor:Mppt Ep solar 45A
Akumulátory:16xLiFeYPO4 (3.2V/90Ah) sériovoparalelne 24V,48xCell Ballancing Module (3.60V- 1.7A)
Menič: sinus 2500W/24V http://www.solar-elektro.cz/index.php?a ... 0&catg=217

Dnes som absolvoval aj už druhé nabíjanie akumulátorov 2,99 Wh , 688Wp , 25 Ap úplná spokojnosť *batt*
Uživatelský avatar
jarík
podporuje fórum

Příspěvky: 75
Registrován: úte zář 25, 2012 12:46 pm
Bydliště: SK


Re: 868Wp ostrov so sledovačom

Příspěvekod LIX » pon říj 01, 2012 12:21 pm

Chcelo by to ešte neaké fotky kde a ako máš uložené batérie, menič, popísať ako to máš istené a podobne. Každopádne to ako prácu chválim. Ešte mám otázočku, LiFeYPO4 si kupoval od kial?
?
LIX

Příspěvky: 845
Registrován: pon črc 30, 2012 2:43 pm


Re: 868Wp ostrov so sledovačom

Příspěvekod Tiger.s » pon říj 01, 2012 5:55 pm

Moc pěkný !!
Taky by mě zajímal zbytek fve.
?
Tiger.s

Příspěvky: 71
Registrován: ned črc 15, 2012 4:26 pm


Re: 868Wp ostrov so sledovačom

Příspěvekod jarík » pon říj 01, 2012 7:09 pm

Ďakujem za pochvalu , tá vždy poteší a dodá motiváciu , ja som vďačný všetkým čo tu píšu , veľa som čerpal hlavne prostredníctvom brata ktorý je tu už nejaký ten piatok :write:
Ospravedlňujem sa za tak strohý príspevok na foto :dontknow:
každý raz sa chystám odfotiť uloženie bateriek a rozvodnú skriňu ale vždy to skončí pri upravovaní kálov a doplňovaní rôznych drobností až do druhej po polnoci :wood:
Prosím o trpezlivosť, budem sa snažiť čim skôr niečo doplniť. Veľa vecí je ešte v hlave a do reality to nejde tak rýchlo ako myšlienky.
Uživatelský avatar
jarík
podporuje fórum

Příspěvky: 75
Registrován: úte zář 25, 2012 12:46 pm
Bydliště: SK


Re: 868Wp ostrov so sledovačom

Příspěvekod jarík » pon říj 01, 2012 7:16 pm

LIX píše:Chcelo by to ešte neaké fotky kde a ako máš uložené batérie, menič, popísať ako to máš istené a podobne. Každopádne to ako prácu chválim. Ešte mám otázočku, LiFeYPO4 si kupoval od kial?


Istenie je zatiaľ len na výstupe z batérii a na výstupe z meniča. Samozrejme chcem doplniť istenie na vstupe do regulátora a zvodiče prepetia.

batérie som kupoval z i4wifi , veľká spokojnosť aj z prístupom jednania obchodníka , na druhý deň boli doma :yes:
Uživatelský avatar
jarík
podporuje fórum

Příspěvky: 75
Registrován: úte zář 25, 2012 12:46 pm
Bydliště: SK


Re: 868Wp ostrov so sledovačom

Příspěvekod bert » pon říj 01, 2012 7:29 pm

Celkom fajn!
Tie hodiny "prepájania", si viem živo predstaviť a držím palce. :yes:
PS.: Nie sú tie balancéry trochu presilené? Tých 10A v balancéri mám aj ja, na 5,5 x väčšej batérii.
Prajem všetkým veľa slnka. *sun*
?
bert

Příspěvky: 365
Registrován: stř zář 07, 2011 9:09 pm


Re: 868Wp ostrov so sledovačom

Příspěvekod jarík » pon říj 01, 2012 7:57 pm

to: bert

už som si myslel že som to zle napísal , ale je tam 16 ks batérii po tri balancery na každú , čiže 5,1 A na jednu , to by už malo byť prijatelnejšie , no nie?
Mohlo by to byť aj o trochu viac , ako sa hovorí , vždy je lepšie keď je z čoho uberať. :wood: ;)
Uživatelský avatar
jarík
podporuje fórum

Příspěvky: 75
Registrován: úte zář 25, 2012 12:46 pm
Bydliště: SK


Re: 868Wp ostrov so sledovačom

Příspěvekod jarík » pon říj 01, 2012 10:28 pm

Tak som dobil baterky do foťáku samozrejme cez FVE :celebrate4: a niečo som nafotil .
Tým čo upratujú som dal dovolenku tak majte zhovievavosť :cheers: , kábliky sú ečte v núdzovom usporiadaní.

Rozvodná skriňa je vykuchaná , čaká na zaplnenie. Toto je tretie a dúfam že aj konečné usporiadanie :roll:
Přílohy
Uživatelský avatar
jarík
podporuje fórum

Příspěvky: 75
Registrován: úte zář 25, 2012 12:46 pm
Bydliště: SK


Re: 868Wp ostrov so sledovačom

Příspěvekod jarík » pon říj 01, 2012 10:36 pm

Zatial riešim prvé nabíjania a vybíjania bateríí. Po ich ukončení (5 cyklov)budem testovať menič na dražickom boilery , kde som odpojil jednu špirálu ... zostalo 1100W plus niečo pridám do tých 2500 čo má menič nominál.

Už som sa naučil dať aj viacej fotiek do jedného príspevku :celebrate4:
Přílohy

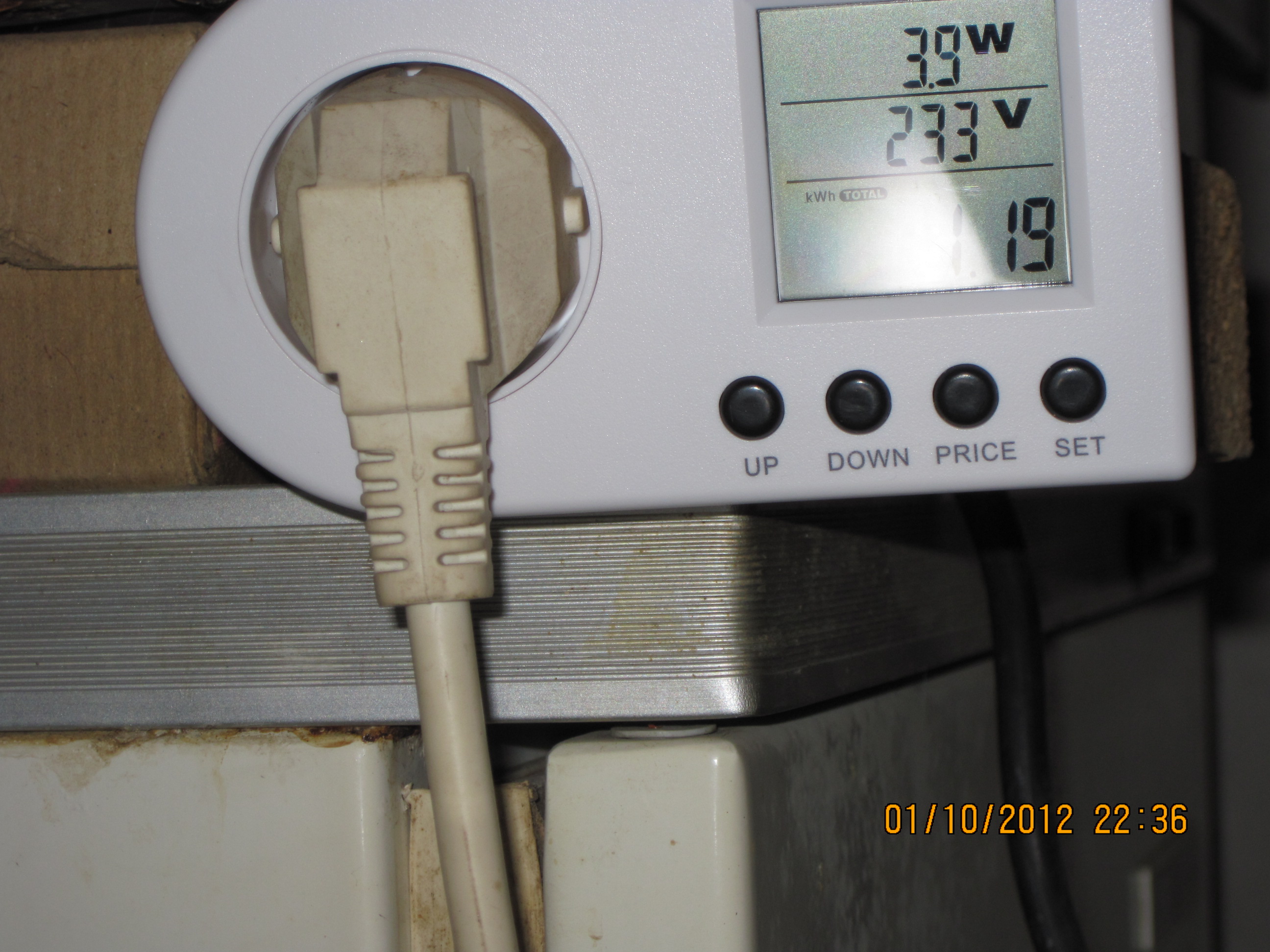

Merač spotreby , a max W, A, času spotreby a celkového od zapojenia za 10 €
Uživatelský avatar
jarík
podporuje fórum

Příspěvky: 75
Registrován: úte zář 25, 2012 12:46 pm
Bydliště: SK


Re: 868Wp ostrov so sledovačom

Příspěvekod bert » pon říj 01, 2012 11:14 pm

jarík píše:to: bert

už som si myslel že som to zle napísal , ale je tam 16 ks batérii po tri balancery na každú , čiže 5,1 A na jednu , to by už malo byť prijatelnejšie , no nie?
Mohlo by to byť aj o trochu viac , ako sa hovorí , vždy je lepšie keď je z čoho uberať. :wood: ;)

No či to berieme ako 10,2A balancér na 180Ah batériu (tak som to bral ja, lebo takú máte), alebo 5,1A balancér na 90Ah článok, je to stále 5,666%-ný prúd voči kapacite batérie (článku). U mňa je to len jedno percento a verím, že je to dosť. Sú maníci, čo nemajú žiadne balancéry. Podstatné asi bude prvotné vyladenie článkov a nastavenie regulátora.
?
bert

Příspěvky: 365
Registrován: stř zář 07, 2011 9:09 pm


Re: 868Wp ostrov so sledovačom

Příspěvekod jarík » pon říj 01, 2012 11:27 pm

to: bert
Už si presne nepamätám ako sme to s bratom počítali. Je to presne o tom ako bude zladený systém ... som tiež toho názoru že lepšie niečo ako nič. Zatiaľ to postačuje, ak by bol problém s prebytkami rýchlo nečo poriešime :idea: aby nebolo tým odporom tak horúce :fuuu: Regulátor je pustený na trochu vyžšiu hodnotu. Všetko je to pustené iba štyri dni ... čas ukáže ako ďalej. :repair:
Uživatelský avatar
jarík
podporuje fórum

Příspěvky: 75
Registrován: úte zář 25, 2012 12:46 pm
Bydliště: SK


Re: 868Wp ostrov so sledovačom

Příspěvekod Pan Taum » úte říj 02, 2012 10:16 am

Hlavně si co nejrychleji přepoj baterie, tak, aby jsi neměl dvě 24V 90Ah paralelně, protože to je cesta do pekla.
Zapoj je tak, aby 2 kusy 90Ah byly paralelně a až poté je propojit s dalšími dvěma kusy do serie.
Načrtnul jsem ti správné zapojení včetně střídání propojek, tak, aby proud byl nucen jít všemi články stejně.
Přílohy
24v 180Ah.png
?
Pan Taum

Příspěvky: 570
Registrován: sob úno 25, 2012 9:36 pm


Re: 868Wp ostrov so sledovačom

Příspěvekod jarík » úte říj 02, 2012 10:30 am

Ďakujem za upozornenie , dnes to určite prepojím lebo je dažďivé počasie. V tých všetkých možných myšlienkach čo má človek v hlave nie je problém zabudnúť na jednoduché a pri tom veľmi dôležité veci.
Ešte raz vrelá vďaka :handshake2: Ja som s tým rátal že ešte nie je všetkým prepájačkám koniec :D
Uživatelský avatar
jarík
podporuje fórum

Příspěvky: 75
Registrován: úte zář 25, 2012 12:46 pm
Bydliště: SK


Re: 868Wp ostrov so sledovačom

Příspěvekod jarík » úte říj 02, 2012 11:47 am

Pan Taum píše:Hlavně si co nejrychleji přepoj baterie, tak, aby jsi neměl dvě 24V 90Ah paralelně, protože to je cesta do pekla.
Zapoj je tak, aby 2 kusy 90Ah byly paralelně a až poté je propojit s dalšími dvěma kusy do serie.
Načrtnul jsem ti správné zapojení včetně střídání propojek, tak, aby proud byl nucen jít všemi články stejně.



Ešte ma napadlo k tomu prepojeniu batérií , že potom už nebude možnosť monitorovať každý článok jednotlivo pomocou Cell logu, lebo pri zapojení ako to mám teraz si viem všetkých 16 článkou sledovať. Inak by som nezistil ani to vybitie ktoré som spomínal viewtopic.php?t=244&p=10152#p10152
Uživatelský avatar
jarík
podporuje fórum

Příspěvky: 75
Registrován: úte zář 25, 2012 12:46 pm
Bydliště: SK


Re: 868Wp ostrov so sledovačom

Příspěvekod Gmouse » úte říj 02, 2012 12:38 pm

Pan Taum píše:Hlavně si co nejrychleji přepoj baterie, tak, aby jsi neměl dvě 24V 90Ah paralelně, protože to je cesta do pekla.
Zapoj je tak, aby 2 kusy 90Ah byly paralelně a až poté je propojit s dalšími dvěma kusy do serie.
Načrtnul jsem ti správné zapojení včetně střídání propojek, tak, aby proud byl nucen jít všemi články stejně.


Zeptám se možná hloupě, ale co je špatného na zapojení dvou baterii 24V paralelně? Jelikož jsem omezen finančně, tak jsem chtěl letos pořídit jednu sadu článku a příští rok až se trošku zmátořím druhou.
?
Gmouse

Příspěvky: 97
Registrován: čtv zář 15, 2011 10:50 am


Re: 868Wp ostrov so sledovačom

Příspěvekod vata » úte říj 02, 2012 1:36 pm

Zdravím, myslím je to obecnější otázka - jak sestavovat baterie z jednotlivých článků. Např. mám-li 3 sady 90Ah článků pro 12V baterii (3x4), je výhodnější sestavit 4 paralelní trojice a pak do série, nebo 3 série paralelně?
Inteligentní ostrov - www.vati.cz
Uživatelský avatar
vata

Příspěvky: 1403
Registrován: pon zář 12, 2011 10:32 am


Re: 868Wp ostrov so sledovačom

Příspěvekod kybos » úte říj 02, 2012 2:22 pm

Paralelním kombinacím akumulátorů bych se po vlastních zkušenostech s tímto uspořádáním raději vyhnul. Rozdělení napětí na jednotlivých článcích v sériové kombinaci se dá ohlídat poměrně snadněji než rozdělení proudů v paralelní kombinaci. Používám na VTE 10x18Ah/12V v paralelním zapojení. Vzhledem k tomu, že je VTE v odloučené dislokaci a tedy bezobslužná, projeví se většina závad až při fatálním selhání. Stalo se mi, že na jednom z akumulátorů došlo k vnitřnímu zkratu jednoho článku, proud se nekontrolovaně přerozdělil a když jsem přišel na vizitu, byl vadný článek nafouktý jak pouťový balónek a napětí celé baterie padlo na 10V.
Proto bych ve výše uvedeném případě doporučoval přejít na systémové napětí 48V a akumulátory přeskládat do sériového zapojení.
7,5 kWp poly JJZ + 3x Tristar MPPT60 + 5 kWp mono JJZ + Victron 150/100 (>70 MWh) + 48V LiFePO 850 Ah + UPS 8kW (MPP-Solar 8048 LC) + 3F nabíječka 4,8kW (DELTA) Start: 2012
Uživatelský avatar
kybos

Příspěvky: 2601
Registrován: sob zář 08, 2012 9:40 pm

Lokalita: Šternberk
Systémové napětí: 48V
Výkon panelů [Wp]: 12500
Kapacita baterie [kWh]: 34

Re: 868Wp ostrov so sledovačom

Příspěvekod vata » úte říj 02, 2012 2:36 pm

Aha. Tzn. je bezpečnější plánovat baterie ze silnějších článků než z více paralelních větví slabších, rozumím-li správně Vaší odpovědi.
Inteligentní ostrov - www.vati.cz
Uživatelský avatar
vata

Příspěvky: 1403
Registrován: pon zář 12, 2011 10:32 am


Re: 868Wp ostrov so sledovačom

Příspěvekod kybos » úte říj 02, 2012 3:06 pm

Fatální závada, která nastala u mne by se možná dala ošetřit připojením každé baterie v paralelní kombinaci přes příslušně dimenzovanou pojistku na paralelní sběrnici. Každá taková pojistka v provozu představuje určité nezanedbatelné ztráty a navíc takový způsob zapojení neřeší sledování "zdravotního stavu" jednotlivých akumulátorů. Napěťové chování jednotlivých článků v sériové kombinaci lze oproti tomu sledovat poměrně snadno. Proto bych se přikláněl k sériové kombinaci jednotlivých akumulátorů s větší ampérhodinovou kapacitou pro 24V systémové napětí a nebo ještě lépe přejít na 48V tak, aby žádné akumulátory nebyly propojeny paralelně.
7,5 kWp poly JJZ + 3x Tristar MPPT60 + 5 kWp mono JJZ + Victron 150/100 (>70 MWh) + 48V LiFePO 850 Ah + UPS 8kW (MPP-Solar 8048 LC) + 3F nabíječka 4,8kW (DELTA) Start: 2012
Uživatelský avatar
kybos

Příspěvky: 2601
Registrován: sob zář 08, 2012 9:40 pm

Lokalita: Šternberk
Systémové napětí: 48V
Výkon panelů [Wp]: 12500
Kapacita baterie [kWh]: 34

Re: 868Wp ostrov so sledovačom

Příspěvekod Gmouse » úte říj 02, 2012 5:08 pm

vata píše:Aha. Tzn. je bezpečnější plánovat baterie ze silnějších článků než z více paralelních větví slabších, rozumím-li správně Vaší odpovědi.


Ono se to lehko řekne naplánovat silnější články. Já bych určitě měl doma raději 8 kousku 200 Ah, ale už 28 tis. za 100 Ah sadu je pořádná pálka. Na to proste letos nemám. :(
?
Gmouse

Příspěvky: 97
Registrován: čtv zář 15, 2011 10:50 am


Další
