Zapojení 25 ks panelů na přístřešku
Chci na přístřešek použít 25 ks těchto panelů :
https://forum.mypower.cz/viewtopic.php? ... 3&start=26
Původní hodnoty nového :
190 WP( nyní snad 170Wp)
Maximum power voltage > 37.44V
Maximum power current > 5,08A
Open circuit voltage > 44.86 V
Short circuit current > 5.68A
počet článků > 72 ks
Panely půjdou umístit na ležato 5 ks panelů v řadě vedle sebe,
v 5-ti řadách pod sebou.
Celkem tedy 25 panelů
Jaké nejvýhodnější zapojení by se nabízelo ?
chci je zapojit na 48 V systém, možná PIP 5048 mk.
Ale to se ještě uvidí, jakou cestou se půjde. Náměty jsou vítané
https://forum.mypower.cz/viewtopic.php? ... 3&start=26
Původní hodnoty nového :
190 WP( nyní snad 170Wp)
Maximum power voltage > 37.44V
Maximum power current > 5,08A
Open circuit voltage > 44.86 V
Short circuit current > 5.68A
počet článků > 72 ks
Panely půjdou umístit na ležato 5 ks panelů v řadě vedle sebe,
v 5-ti řadách pod sebou.
Celkem tedy 25 panelů
Jaké nejvýhodnější zapojení by se nabízelo ?
chci je zapojit na 48 V systém, možná PIP 5048 mk.
Ale to se ještě uvidí, jakou cestou se půjde. Náměty jsou vítané
-
- Příspěvky: 3204
- Registrován: stř lis 28, 2018 7:57 pm
- Bydliště: Vyškov
Re: Zapojení 25 ks panelů na přístřešku
2s i 3s ti vychází na 24ks a 1 ks ti bude do rezervy a aby to nevypadalo esteticky blbě. Každopádně většina uživatelů má 3s vychází to napěťově pro mppt do 150V
-
- Příspěvky: 317
- Registrován: čtv bře 20, 2014 7:20 am
- Lokalita: Opavsko
- Systémové napětí: 48V
- Výkon panelů [Wp]: 9375
- Kapacita baterie [kWh]: 30
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Hlučínsko
Re: Zapojení 25 ks panelů na přístřešku
Ano jeden panel by nebyl zapojený.
kdybych zapojil 5s, tak pojedou všechny, ale k čemu to připojit dále na 200V mppt ?
třeba : https://www.amazon.com/EPEVER-MPPT-Char ... NrPXRydWU=
a pak měnič XTM 4000-48
kdybych zapojil 5s, tak pojedou všechny, ale k čemu to připojit dále na 200V mppt ?
třeba : https://www.amazon.com/EPEVER-MPPT-Char ... NrPXRydWU=
a pak měnič XTM 4000-48
-
- Příspěvky: 3204
- Registrován: stř lis 28, 2018 7:57 pm
- Bydliště: Vyškov
Re: Zapojení 25 ks panelů na přístřešku
5s by nebylo do 200V zapomel jsi na teplotní kompenzacibol-St píše:Ano jeden panel by nebyl zapojený.
kdybych zapojil 5s, tak pojedou všechny, ale k čemu to připojit dále na 200V mppt ?
třeba : https://www.amazon.com/EPEVER-MPPT-Char ... NrPXRydWU=
a pak měnič XTM 4000-48
-
- Příspěvky: 2622
- Registrován: čtv črc 19, 2018 12:14 am
- Bydliště: Vidiek, Trhanova Lhota
Re: Zapojení 25 ks panelů na přístřešku
Jde to zapojit 3S tj.7stringu a 2stringy po 2S (pres diody) Takove reseni sice o nicem, ale mozne.diablo007 píše:2s i 3s ti vychází na 24ks a 1 ks ti bude do rezervy a aby to nevypadalo esteticky blbě. Každopádně většina uživatelů má 3s vychází to napěťově pro mppt do 150V
Tyto panely maji trochu vyssi napeti
![Wink ;-)](./images/smilies/icon_e_wink.gif)
-
- Příspěvky: 317
- Registrován: čtv bře 20, 2014 7:20 am
- Lokalita: Opavsko
- Systémové napětí: 48V
- Výkon panelů [Wp]: 9375
- Kapacita baterie [kWh]: 30
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Hlučínsko
Re: Zapojení 25 ks panelů na přístřešku
To máš pravdu, musel by být MPPT na 250 V a tam moc velký výběr není, co si vybavím tak Victron.diablo007 píše:5s by nebylo do 200V zapomel jsi na teplotní kompenzacibol-St píše:Ano jeden panel by nebyl zapojený.
kdybych zapojil 5s, tak pojedou všechny, ale k čemu to připojit dále na 200V mppt ?
třeba : https://www.amazon.com/EPEVER-MPPT-Char ... NrPXRydWU=
a pak měnič XTM 4000-48
-
- Příspěvky: 2622
- Registrován: čtv črc 19, 2018 12:14 am
- Bydliště: Vidiek, Trhanova Lhota
Re: Zapojení 25 ks panelů na přístřešku
Pri 45Voc taky budes s 5S pro 250V MPPT dle me na hranici ;-( mam vyzkouseno na Sitonu ze 7S dava cca 315-320V v lete naprazdnobol-St píše:To máš pravdu, musel by být MPPT na 250 V a tam moc velký výběr není, co si vybavím tak Victron.diablo007 píše:5s by nebylo do 200V zapomel jsi na teplotní kompenzacibol-St píše:Ano jeden panel by nebyl zapojený.
kdybych zapojil 5s, tak pojedou všechny, ale k čemu to připojit dále na 200V mppt ?
třeba : https://www.amazon.com/EPEVER-MPPT-Char ... NrPXRydWU=
a pak měnič XTM 4000-48
-
- Příspěvky: 317
- Registrován: čtv bře 20, 2014 7:20 am
- Lokalita: Opavsko
- Systémové napětí: 48V
- Výkon panelů [Wp]: 9375
- Kapacita baterie [kWh]: 30
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Hlučínsko
Re: Zapojení 25 ks panelů na přístřešku
Ale jsou to panely 4 roky staré a otázka je co časem degraduje. Jestli se snižuje napětí na panelech, nebo jen proud ?
-
- Příspěvky: 3204
- Registrován: stř lis 28, 2018 7:57 pm
- Bydliště: Vyškov
Re: Zapojení 25 ks panelů na přístřešku
Voc 45V není ani na 3s pro 150V stringy sem se na začátku nějak přehlédl
-
- Příspěvky: 317
- Registrován: čtv bře 20, 2014 7:20 am
- Lokalita: Opavsko
- Systémové napětí: 48V
- Výkon panelů [Wp]: 9375
- Kapacita baterie [kWh]: 30
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Hlučínsko
Re: Zapojení 25 ks panelů na přístřešku
Uváděné Voc je pro 20°C předpokládám.
Temperature coefficients of Voc je -0,34% /°C
Při -20 °C by tedy mělo být Voc = 50,97 V jestli dobře počítám.
Nikdo nenapsal jak je to s degradací panelů po letech, jestli se Voc nesnižuje ?
Temperature coefficients of Voc je -0,34% /°C
Při -20 °C by tedy mělo být Voc = 50,97 V jestli dobře počítám.
Nikdo nenapsal jak je to s degradací panelů po letech, jestli se Voc nesnižuje ?
-
- Příspěvky: 5451
- Registrován: pát úno 13, 2015 2:24 pm
- Lokalita: SO, SK
- Bydliště: SO, SK
Re: Zapojení 25 ks panelů na přístřešku
Degradácia panelov je veľmi široká téma. Panely patria do nejakej klimatickej triedy,
napr. A, Aw, Am , B, C etc. Degradácia zahŕňa:
- degradáciu obalov
- degradáciu adhézie
- degradáciu prepojení
- termomechanickú únavu
- prienik vlhkosti
- samotná degradácia c-Si
Výsledkom može byť redukovaný výkon, bezpečnostný problém či dokonca požiar.
Sklo može byť čisté a bez poškodení, ale aj prasknuté či možu byť pod ním bubllinky.
Spodný obal može byť odfarbený, ale aj poškodený s prenikajúcou vlhkosťou.
Prepoje možu byť bez korozie, ale aj skorodované či prepálené.
Voc degraduje menej ako Isc. U Isc je to cca. 0.4 až 0.5 % ročne.
U Voc okolo 0.2 až 0.3 % ročne.
Záleží na množstve faktorov. Niekedy mali panely 400 um c-Si, okolo r. 2015 180 um c-Si,
dnes ešte menej. Niekedy sa používalo 16 g c-Si na Wp, dnes pod 6 g.
Dávno sa používalo viac Ag, dnes sa ide do Cu, Zn, Ni.
Dnes sú double-glass / half-cut / bifacial moduly, takže tá degradácia je podsatane nižšia,
nižší je front LID, PID, rear LID, PID, nižsí TeLID.
Výrobcovia dávajú u bifaciálov 30 ročnú gar. lineárneho poklesu výkonu na 84.95 %.
napr. A, Aw, Am , B, C etc. Degradácia zahŕňa:
- degradáciu obalov
- degradáciu adhézie
- degradáciu prepojení
- termomechanickú únavu
- prienik vlhkosti
- samotná degradácia c-Si
Výsledkom može byť redukovaný výkon, bezpečnostný problém či dokonca požiar.
Sklo može byť čisté a bez poškodení, ale aj prasknuté či možu byť pod ním bubllinky.
Spodný obal može byť odfarbený, ale aj poškodený s prenikajúcou vlhkosťou.
Prepoje možu byť bez korozie, ale aj skorodované či prepálené.
Voc degraduje menej ako Isc. U Isc je to cca. 0.4 až 0.5 % ročne.
U Voc okolo 0.2 až 0.3 % ročne.
Záleží na množstve faktorov. Niekedy mali panely 400 um c-Si, okolo r. 2015 180 um c-Si,
dnes ešte menej. Niekedy sa používalo 16 g c-Si na Wp, dnes pod 6 g.
Dávno sa používalo viac Ag, dnes sa ide do Cu, Zn, Ni.
Dnes sú double-glass / half-cut / bifacial moduly, takže tá degradácia je podsatane nižšia,
nižší je front LID, PID, rear LID, PID, nižsí TeLID.
Výrobcovia dávajú u bifaciálov 30 ročnú gar. lineárneho poklesu výkonu na 84.95 %.
DC-AC inverter REC Lion DC-AC ESP32 DIY inv. 15 GB za sekundu DIY MPPT Holder
Zjedz vsetko, co si kupil, v obchode a netreba ti tasku, auto ci chladnicku.
Zjedz vsetko, co si kupil, v obchode a netreba ti tasku, auto ci chladnicku.
-
- Příspěvky: 317
- Registrován: čtv bře 20, 2014 7:20 am
- Lokalita: Opavsko
- Systémové napětí: 48V
- Výkon panelů [Wp]: 9375
- Kapacita baterie [kWh]: 30
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Hlučínsko
Re: Zapojení 25 ks panelů na přístřešku
Pro využití všech panelů na přístřešku, by se mě líbilo to zapojení 5s, jak se dívám co by to umělo, tak jsem narazil na MPP Solar PIP 5048GK. který umí MPPT regulaci 120-450V https://www.fve-mp.cz/eshop/p/kombinova ... 048gk-0-61
String 5s by měl maximálně 260 V
Všech 5 stringu by se paralerně zapojilo do měniče, to by měl zvládnout ne.
Píšou že je na pole max 5000Wp a já budu mít max. 4700 Wp, ale vzhledem ke stáří panelů spíš méně.
Nevím zda půjde v případě budoucího rozšíření panelu na střechu domu přidat další PIP 5048 GK paralerně, na společnou baterii. Nikde jsem neviděl, že by spolu uměli komunikovat.
String 5s by měl maximálně 260 V
Všech 5 stringu by se paralerně zapojilo do měniče, to by měl zvládnout ne.
Píšou že je na pole max 5000Wp a já budu mít max. 4700 Wp, ale vzhledem ke stáří panelů spíš méně.
Nevím zda půjde v případě budoucího rozšíření panelu na střechu domu přidat další PIP 5048 GK paralerně, na společnou baterii. Nikde jsem neviděl, že by spolu uměli komunikovat.
-
- Příspěvky: 3204
- Registrován: stř lis 28, 2018 7:57 pm
- Bydliště: Vyškov
Re: Zapojení 25 ks panelů na přístřešku
Gk paralelně neumí
-
- Příspěvky: 177
- Registrován: pát úno 14, 2020 8:35 am
Re: Zapojení 25 ks panelů na přístřešku
Dnes sú double-glass / half-cut / bifacial moduly, takže tá degradácia je podsatane nižšia,
je to podloženo měřením nebo je to jen prohlášení výrobce ?Výrobcovia dávajú u bifaciálov 30 ročnú gar. lineárneho poklesu výkonu na 84.95 %.
nebudou to jen "podvodné" výpočty typu 6sigma a podobné triky, aby se prodalo ?
když vzpomenu jak se tohle v jednom nejmenovaném korporátu zneužívalo... tak důrazně varuji před skočením na špek
...
když odhlédnu od faktu, jak mohou dávat garanci 30 let když ani nejspíše nebudou existovat...
proč operují s něčím co nejspíše nebudu moct reklamovat
(nehledě že by mne fakt zajímalo kdo bude mít panely instalovány a provozovány 30 let...)
Naopak chválím ekonomický propočet zde probíraného nápadu, koupit (byť použité) panely a využít je.
Šetřit a utrácet se má na správném místě, aby vyšla ekonomika díla.
ostrovní FVE
-
- Příspěvky: 317
- Registrován: čtv bře 20, 2014 7:20 am
- Lokalita: Opavsko
- Systémové napětí: 48V
- Výkon panelů [Wp]: 9375
- Kapacita baterie [kWh]: 30
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Hlučínsko
Re: Zapojení 25 ks panelů na přístřešku
Neumí paraleleně zapojené stringy, nebo paralelně spolupracovat s druhým stejným ?diablo007 píše:Gk paralelně neumí
-
- Příspěvky: 317
- Registrován: čtv bře 20, 2014 7:20 am
- Lokalita: Opavsko
- Systémové napětí: 48V
- Výkon panelů [Wp]: 9375
- Kapacita baterie [kWh]: 30
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Hlučínsko
Re: Zapojení 25 ks panelů na přístřešku

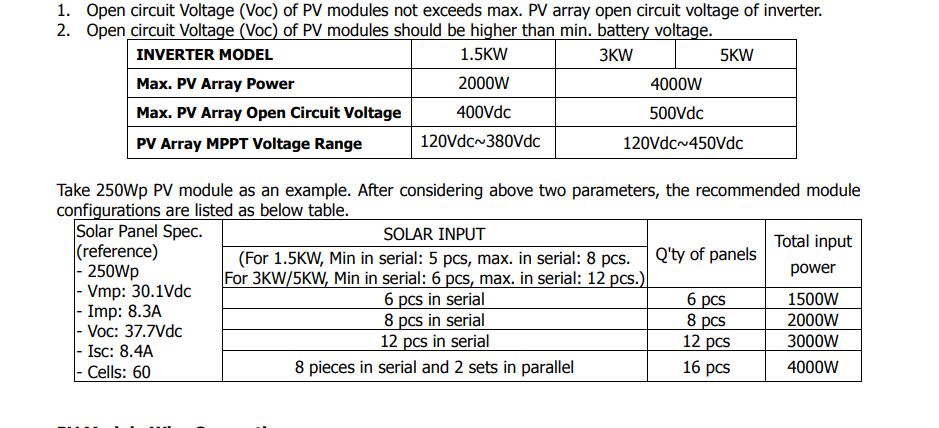

Jak se dívám do manuálu tak je tam navíc jen 4000W a je tam příklad zapojení 8s2p.
-
- Příspěvky: 3204
- Registrován: stř lis 28, 2018 7:57 pm
- Bydliště: Vyškov
Re: Zapojení 25 ks panelů na přístřešku
Neumí paralelní provozbol-St píše:Neumí paraleleně zapojené stringy, nebo paralelně spolupracovat s druhým stejným ?diablo007 píše:Gk paralelně neumí
-
- Příspěvky: 317
- Registrován: čtv bře 20, 2014 7:20 am
- Lokalita: Opavsko
- Systémové napětí: 48V
- Výkon panelů [Wp]: 9375
- Kapacita baterie [kWh]: 30
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Hlučínsko
Re: Zapojení 25 ks panelů na přístřešku
Nakonec nezbyde, než jit cestou 3s .
Co zkusit tuhle čínu, co říká, že umí 190 V
https://www.aliexpress.com/item/3304524 ... web201603_
2s se mi tedy moc nechce, už jen pro to množství kabelů, co budu z přístřešku tahat do baráku. Je to 25 m délky od panelů k regulátoru. Raději tahat 16 žil, než-li 24. Panely mají 5,68 A max. možná by je stačilo připojit 4 mm2, ale uvažuji stejně připojeni 6mm2 kabelem, vzhledem k délce.
Co zkusit tuhle čínu, co říká, že umí 190 V
https://www.aliexpress.com/item/3304524 ... web201603_
2s se mi tedy moc nechce, už jen pro to množství kabelů, co budu z přístřešku tahat do baráku. Je to 25 m délky od panelů k regulátoru. Raději tahat 16 žil, než-li 24. Panely mají 5,68 A max. možná by je stačilo připojit 4 mm2, ale uvažuji stejně připojeni 6mm2 kabelem, vzhledem k délce.
-
- Příspěvky: 3204
- Registrován: stř lis 28, 2018 7:57 pm
- Bydliště: Vyškov
Re: Zapojení 25 ks panelů na přístřešku
Když dáš 6ku můžeš napojit i dva stringy paralelně bez problémů
-
- Příspěvky: 317
- Registrován: čtv bře 20, 2014 7:20 am
- Lokalita: Opavsko
- Systémové napětí: 48V
- Výkon panelů [Wp]: 9375
- Kapacita baterie [kWh]: 30
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Hlučínsko
Re: Zapojení 25 ks panelů na přístřešku

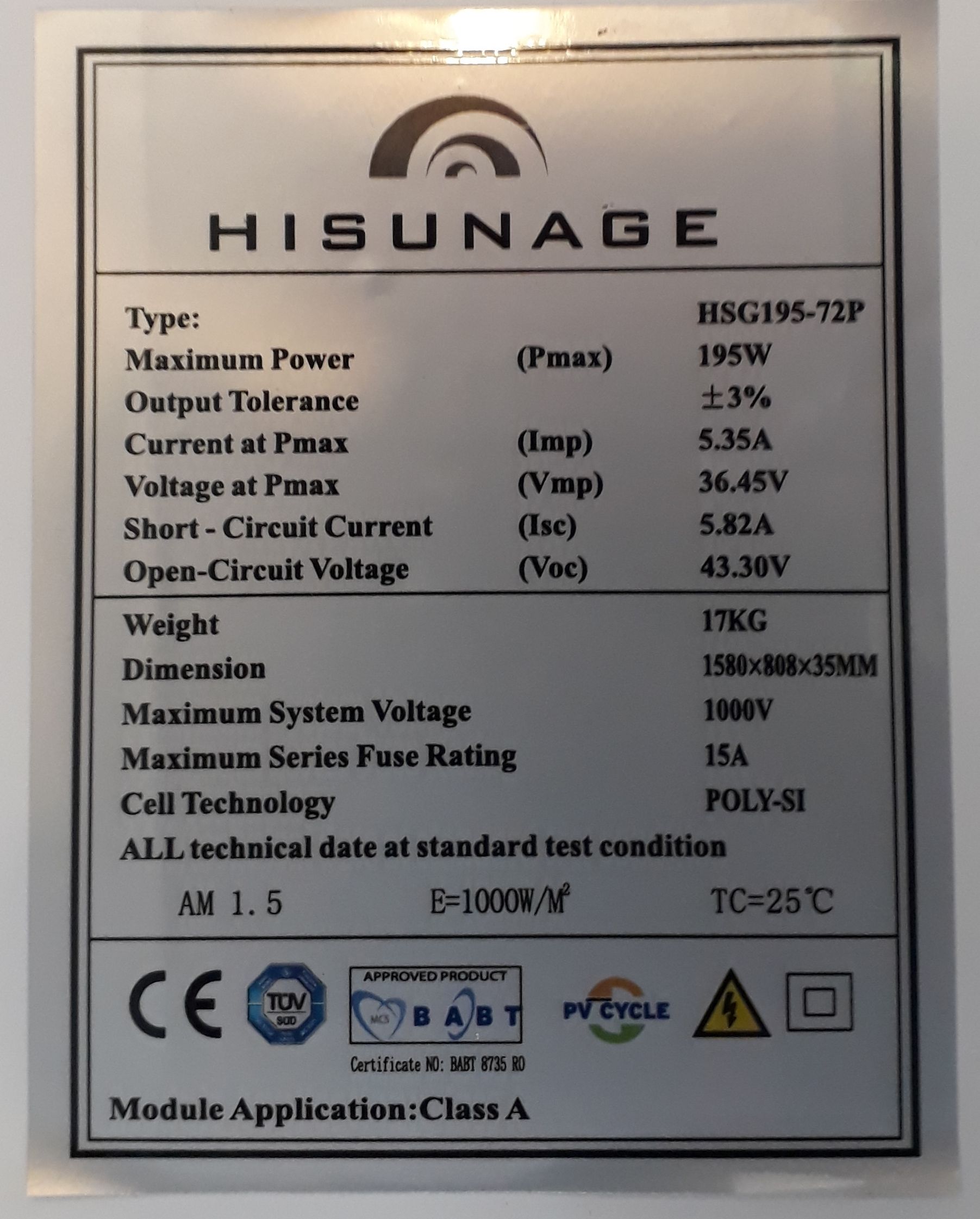

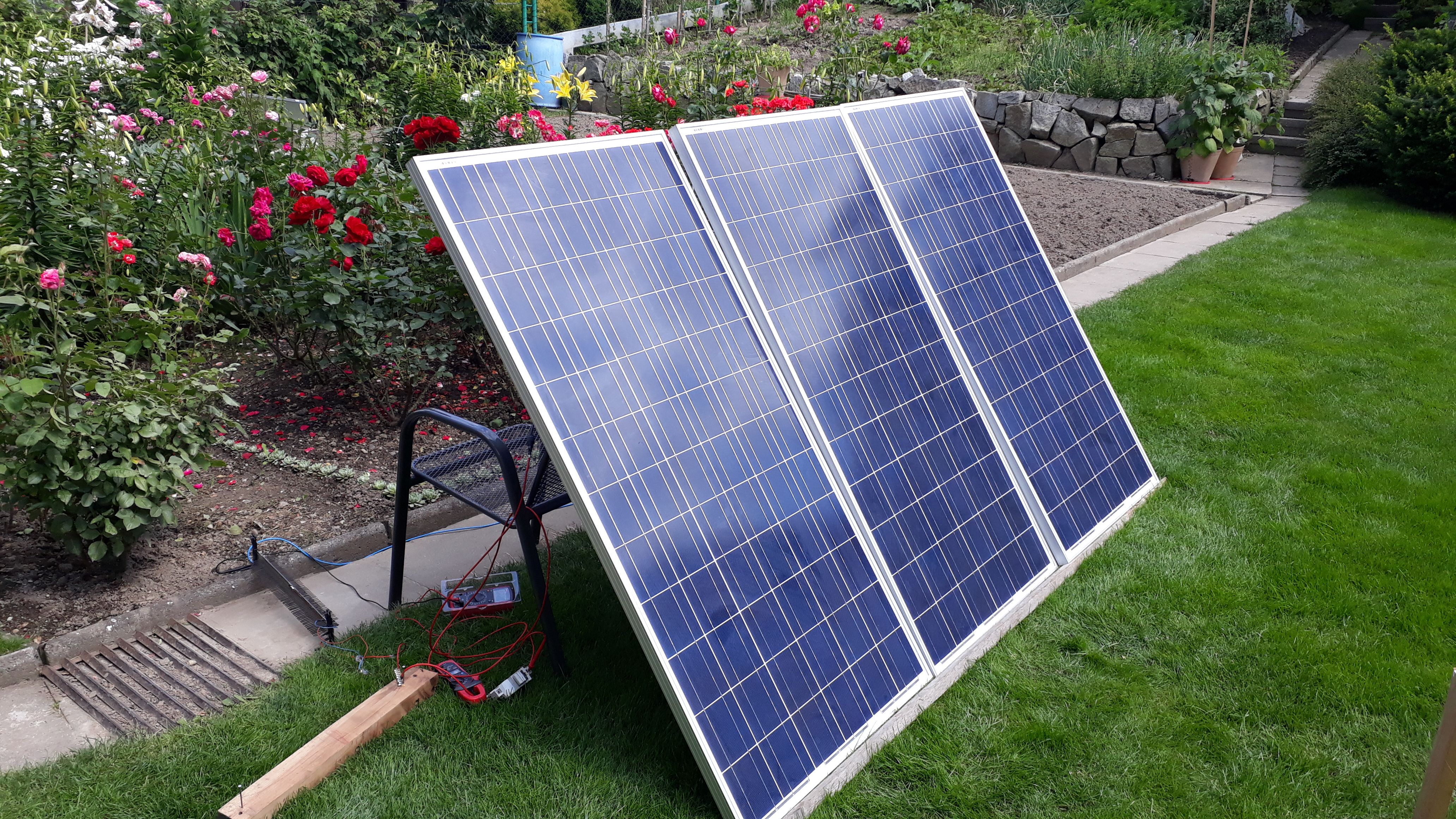

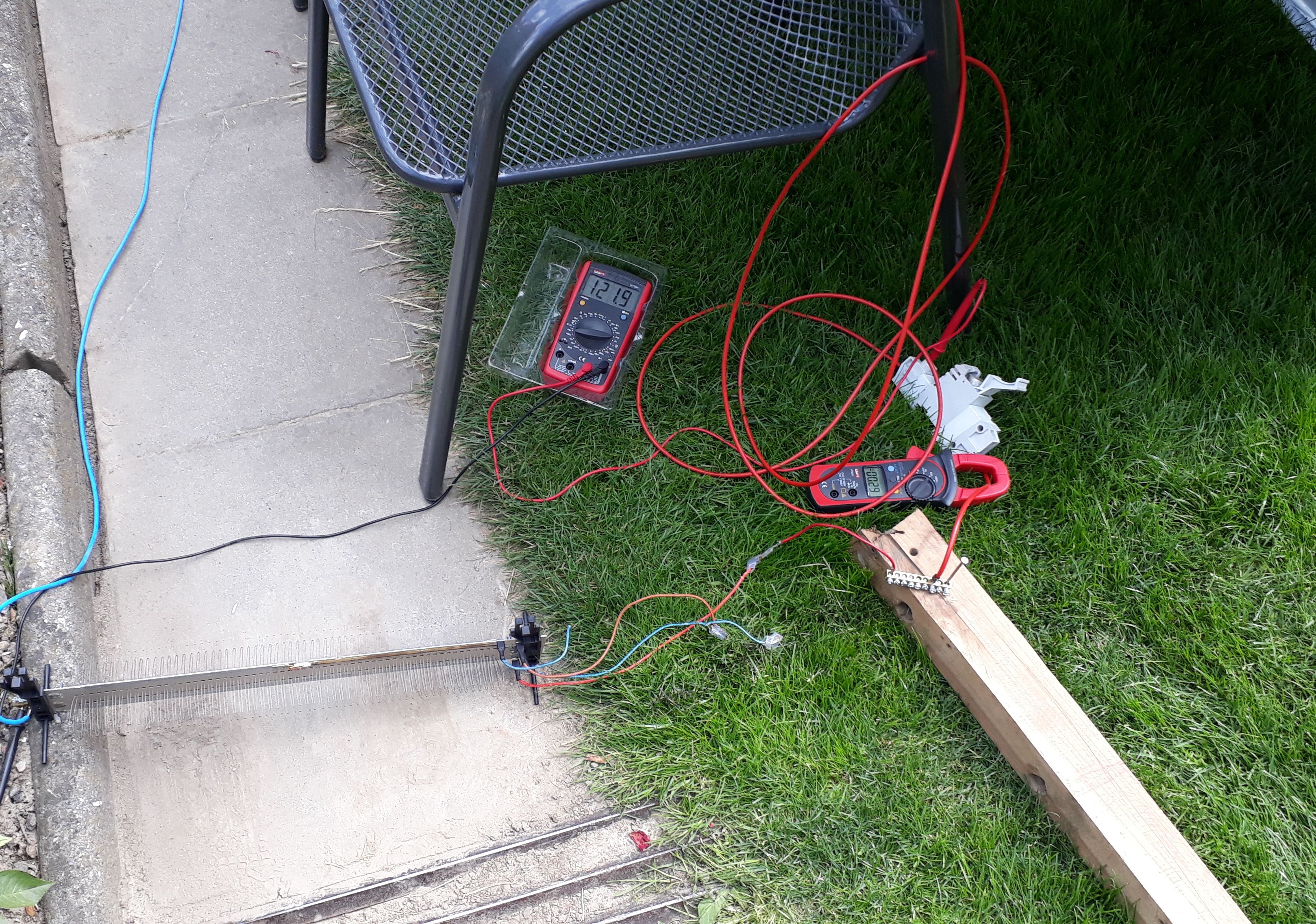

Konečně jsem měl volněji a dostal se k proměření panelů pod zátěží. Panely jsem měřil v zapojení 3s a použil topné těleso s odporem 22 ohm. Panely jsem měl opřené pod neměřeným úhlem, ale vždy stejně. Slunce bylo trochu napravo od panelů a spíš za mraky, čekal jsem až vykoukne, abych mohl měřit. Někdy ovšem úplně jasné nebylo, ale v jakési mlhovině.
Výsledky měření přikládám:
Výsledky měření přikládám:
-
- Podobná témata
- Odpovědi
- Zobrazení
- Poslední příspěvek
-
-
Konstrukce parkovacího pristresku s využitím fv profilu
od Hrebik » » v Konstrukce a upevnění
Konstrukce parkovacího pristresku s využitím fv profilu
- 1 Odpovědi
- 964 Zobrazení
-
Poslední příspěvek od tomas
-
-
- 3 Odpovědi
- 1538 Zobrazení
-
Poslední příspěvek od kodl69
-
- 8 Odpovědi
- 565 Zobrazení
-
Poslední příspěvek od cipis
-
- 1 Odpovědi
- 850 Zobrazení
-
Poslední příspěvek od rva
-
- 6 Odpovědi
- 1380 Zobrazení
-
Poslední příspěvek od xmasin
