návrh 9kW FVE - prosím o konzultaci
Porada před realizací, doporučení, rady, nápady týkající se plánovaných ostrovních nebo poloostrovních systémů, projektování, zkušenosti, schémata, vhodné komponenty
-
- Příspěvky: 118
- Registrován: čtv lis 21, 2019 12:33 pm
návrh 9kW FVE - prosím o konzultaci
Jako nově registrovaný člen Vás tu všechny zdravím. ![Smile :-)](./images/smilies/icon_e_smile.gif)
Už pár týdnů zde pročítám celé forum a čím víc pročítám, tím víc podléhám a zároveň měním původní plány
(2x2kW gridfree)
Rád bych Vás zkušenější poprosil o kontrolu případně o doporučení co udělat jinak, co udělat na víc nebo co vynechat.
Rozměr střechy je 7,4m x7,4m. Natočená na JJZ cca 30°. To mně vychází na 6 panelů a 4 řady. A 6 panelů na VJV stěnu dílny.
Rád bych použil 2x Axpert King pro 2x12 panelů,
1x Epsolar 4415N MPPT 40A nebo MakeSkyBlue MPPT Solar Charge Controller V118 pro 6panelů na stěně.
Jelikož nebude možnost už dále rozšiřovat, tak chci použít panely 300Wp nebo víc. Záleží na ceně.
Moje střecha je vyloženě stínohra, tak jsem zvolil zapojení 3s4p(3s5p při vynechání regulátoru na 6panelů).
Baterie asi PylonTech US3000 48V 74Ah 3,6kWh. Pro začátek 1x, která bude fungovat jako kondenzátor. Poté postupné dokupovaní. Nebo koupit nějaké bazarové zde na foru. Za stejnou cenu bych mel aso 3x větší kapacitu. Skládat z nových se moc už proti PylonTech nevyplatí.
Něco o spotřebě.
Tchán každodení letní (duben-září) práce v dílně 1,5-2,5kWh od 7:00 do 17-18:00. Tedy cca 25kW
NAS + server, lednice, 2x mrazák, děti 3x PC + klasika - vaření, praní, sušení - cca 15-20kW
Plány co s přebytky jsou - boiler, budoucí klimatizce do podkrový (v létě tu máme 32-36°) zbytek bazén.
Topení je kondenzační kotel s příhřevem TUV do boileru ( možno vložení spirály na přebytky, v zimním období boiler pojede na plyn s topením)
Rád bych poprosil pomoct otázkamy.
1) Přikládám 3 Gif soubory březen , červen, říjen s pohybem stínu u mě na střeše v programu sketchup. Je toto rozložení panelu v pořádku?
2) Aspert King má maximální připojení FV 4000W při zapojení 3s4p, to je 3600w. Je možné zapojit 3s5p, když ty 3 panely budou na jiné straně domu? Teoretické maximum by bylo 4500W, ale nemělo by asi nikdy nastat.
3) Je možné použít Zapojení 2s6p s mppt kvůly stínům? Nebo toto zapojení co jsem našel na foru použiváte jen s PWM?
4) Axperty by asi byly každý na své fázi, jeden dílna, druhý pro RD. Jakým způsobem by byla zapojena komunikace s bateriemi PylonTech pokud bych použil tyto baterie? Když nebudou na jedné fázi asi se nedává komunikace mezi měniči.
5) Bylo by výhodnější měniče zapojit paralelně? hlavní Jistič je 3x25A.
6) O vytěžování přebytku jsem tu našel hodně, ale máte někdo nějaké bezdrátové řešení? Boiler je v RD a vede tam jen 230V přípojka. Budoucí klimatizace také. Kdežto FVE bude na dílně, kde je přípojka a hodiny. Omítky na domě jsou již hotové.
Dekuji za každou radu a připomínku![Smile :)](./images/smilies/icon_e_smile.gif)
![Smile :-)](./images/smilies/icon_e_smile.gif)
Už pár týdnů zde pročítám celé forum a čím víc pročítám, tím víc podléhám a zároveň měním původní plány
![Very Happy :-D](./images/smilies/icon_e_biggrin.gif)
Rád bych Vás zkušenější poprosil o kontrolu případně o doporučení co udělat jinak, co udělat na víc nebo co vynechat.
Rozměr střechy je 7,4m x7,4m. Natočená na JJZ cca 30°. To mně vychází na 6 panelů a 4 řady. A 6 panelů na VJV stěnu dílny.
Rád bych použil 2x Axpert King pro 2x12 panelů,
1x Epsolar 4415N MPPT 40A nebo MakeSkyBlue MPPT Solar Charge Controller V118 pro 6panelů na stěně.
Jelikož nebude možnost už dále rozšiřovat, tak chci použít panely 300Wp nebo víc. Záleží na ceně.
Moje střecha je vyloženě stínohra, tak jsem zvolil zapojení 3s4p(3s5p při vynechání regulátoru na 6panelů).
Baterie asi PylonTech US3000 48V 74Ah 3,6kWh. Pro začátek 1x, která bude fungovat jako kondenzátor. Poté postupné dokupovaní. Nebo koupit nějaké bazarové zde na foru. Za stejnou cenu bych mel aso 3x větší kapacitu. Skládat z nových se moc už proti PylonTech nevyplatí.
Něco o spotřebě.
Tchán každodení letní (duben-září) práce v dílně 1,5-2,5kWh od 7:00 do 17-18:00. Tedy cca 25kW
NAS + server, lednice, 2x mrazák, děti 3x PC + klasika - vaření, praní, sušení - cca 15-20kW
Plány co s přebytky jsou - boiler, budoucí klimatizce do podkrový (v létě tu máme 32-36°) zbytek bazén.
Topení je kondenzační kotel s příhřevem TUV do boileru ( možno vložení spirály na přebytky, v zimním období boiler pojede na plyn s topením)
Rád bych poprosil pomoct otázkamy.
1) Přikládám 3 Gif soubory březen , červen, říjen s pohybem stínu u mě na střeše v programu sketchup. Je toto rozložení panelu v pořádku?
2) Aspert King má maximální připojení FV 4000W při zapojení 3s4p, to je 3600w. Je možné zapojit 3s5p, když ty 3 panely budou na jiné straně domu? Teoretické maximum by bylo 4500W, ale nemělo by asi nikdy nastat.
3) Je možné použít Zapojení 2s6p s mppt kvůly stínům? Nebo toto zapojení co jsem našel na foru použiváte jen s PWM?
4) Axperty by asi byly každý na své fázi, jeden dílna, druhý pro RD. Jakým způsobem by byla zapojena komunikace s bateriemi PylonTech pokud bych použil tyto baterie? Když nebudou na jedné fázi asi se nedává komunikace mezi měniči.
5) Bylo by výhodnější měniče zapojit paralelně? hlavní Jistič je 3x25A.
6) O vytěžování přebytku jsem tu našel hodně, ale máte někdo nějaké bezdrátové řešení? Boiler je v RD a vede tam jen 230V přípojka. Budoucí klimatizace také. Kdežto FVE bude na dílně, kde je přípojka a hodiny. Omítky na domě jsou již hotové.
Dekuji za každou radu a připomínku
![Smile :)](./images/smilies/icon_e_smile.gif)
- Přílohy
-
- (1.2 MiB) Staženo 1360 x
-
- (1.37 MiB) Staženo 1267 x
-
- (1.39 MiB) Staženo 1273 x
-
- Příspěvky: 7511
- Registrován: sob črc 19, 2014 8:56 pm
- Lokalita: severně od Brna
- Systémové napětí: 48V
- Výkon panelů [Wp]: 8kWp
- Kapacita baterie [kWh]: 12kWh
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
Re: návrh 9kW FVE - prosím o konzultaci
A to tam nemáš namalovaný ty dráty od sloupu... Doporučuju ten sloup nějak zlikvidovat ![Smile :)](./images/smilies/icon_e_smile.gif)
String, na kterej zasáhne byť jenom kousek stínu, půjde s výkonem tak na 10% oproti nezastíněnýmu.
Pročítal jsi asi špatně, bezdrátový ovládání spotřebičů se tady probíralo, a je to jednoduchý i levný...
Na další tvoje otázky neznám odpověď.
Stejně to nechápu, tohle je dílna nebo dům? od panelů je potřeba co nejkratší cestou k regulátoru a baterkám, a nebo energetický průřezy kabelů (už jsem to taky tak instaloval)
![Smile :)](./images/smilies/icon_e_smile.gif)
String, na kterej zasáhne byť jenom kousek stínu, půjde s výkonem tak na 10% oproti nezastíněnýmu.
Pročítal jsi asi špatně, bezdrátový ovládání spotřebičů se tady probíralo, a je to jednoduchý i levný...
Na další tvoje otázky neznám odpověď.
Stejně to nechápu, tohle je dílna nebo dům? od panelů je potřeba co nejkratší cestou k regulátoru a baterkám, a nebo energetický průřezy kabelů (už jsem to taky tak instaloval)
ostrov skoro 8kWp neustále ve stádiu zrodu: smartshunt(ex WBJR), MPPT150/45, MPPT 250/100(ex midnitesolar 150 clasic lite), 16S a různě P cca 340Ah Winston, MP II 5000,( ex Powerjack 8kW, ex samodomo cca 4kW). 48V DC rozvody a spotřebiče.
-
- Příspěvky: 3181
- Registrován: ned led 29, 2012 3:59 pm
- Lokalita: Žabčice
- Systémové napětí: 48V
- Výkon panelů [Wp]: 29139
- Kapacita baterie [kWh]: 12
- Chci prodávat energii: ANO
- Chci/Mám dotaci: NE
Re: návrh 9kW FVE - prosím o konzultaci
Inu 9kwp na jeden pylon bez komunikace je pomerne spatnej napad. Axpert tu canbus komunikaci snad ma ale ty levny mppt urcite ne takze kdyz axperty prestanou nabijet, tak mppt muze pokracovat a baterka pujde do faultu a vypne se.
Nebo se prekroci max nabijeci proud a aku se opet vypne. Nebo max vybijeci proud. Ty dva axperty zaberou pri nizkym soc a pak co?
Prezije to axpert kdyz mu zmizi aku z niceho nic? pokud jo pochyhuju ze to prezije makeskyblu, nebo epsolar.
Komunikace mezi axpertama ti urcite porati nekdo jiny nebo manual. Ale urcite komunikovat.
Muj nazor ke kterymu jsem dosel za ty roky je drzet se jednoho vyrobce hw idealne jednoho ekosystemu kterej spolu dokaze datove komunikovat (u me to je pripad victronu). BMS si pak odridi nabijeci parametry pripadne omezi nabijeni a vybijeni a kdyz pak na jednom rozhrani mas vsechna data systemu, tak se jednoduse vycitaji a dle toho ridi spotreby.
Co se tyce bezdratu tak to urcite jde, ale me na problemy staci bezdratova meteostanice ktere se ten bezdrat vzdycky casem jaksi vysviti a prestane fungovat. Neverim tomu, mam k tomu odpor. Vsude taham UTP bud pro ethernet, RS485, binarne, jakkoliv ale dratove.
Nebo se prekroci max nabijeci proud a aku se opet vypne. Nebo max vybijeci proud. Ty dva axperty zaberou pri nizkym soc a pak co?
Prezije to axpert kdyz mu zmizi aku z niceho nic? pokud jo pochyhuju ze to prezije makeskyblu, nebo epsolar.
Komunikace mezi axpertama ti urcite porati nekdo jiny nebo manual. Ale urcite komunikovat.
Muj nazor ke kterymu jsem dosel za ty roky je drzet se jednoho vyrobce hw idealne jednoho ekosystemu kterej spolu dokaze datove komunikovat (u me to je pripad victronu). BMS si pak odridi nabijeci parametry pripadne omezi nabijeni a vybijeni a kdyz pak na jednom rozhrani mas vsechna data systemu, tak se jednoduse vycitaji a dle toho ridi spotreby.
Co se tyce bezdratu tak to urcite jde, ale me na problemy staci bezdratova meteostanice ktere se ten bezdrat vzdycky casem jaksi vysviti a prestane fungovat. Neverim tomu, mam k tomu odpor. Vsude taham UTP bud pro ethernet, RS485, binarne, jakkoliv ale dratove.
-
- Příspěvky: 1958
- Registrován: pát bře 15, 2019 7:44 am
Re: návrh 9kW FVE - prosím o konzultaci
Ahoj otázka
2 - Už neprovozuju axperta s 8,8 kWp na jednom vstupu na 4 kW... (koupil jsem druhý měnič) mam to rozhazené na světové strany takže se mi ještě nestalo aby to bylo málo ( nezažilo to léto jen ted zimu)
doporučuju tak to pole do 5 kWp na axperta v jednom směru pokud ve 2 je potřeba udělat bilanci co udělá slunce v létě.
3) zapojení na axperta dle výrobce je klidně 100 kW. Výrobce mi po mailu garantoval 4 kW trvalý výkon na MMPT ( bavíme se axpert king, nebo PIP 5048MK - muj případ)
tzn pokud zajistíš že z PV vstupu že nepoteče víc jak 4 kW je to OK ( nevím jak to chceš udělat)
4)Paralelní kombinace je lepší ( více výkonu na fázi)
pozor at se nepřepočítáš. spotřeba naprázdno je 65W, dva žerou 130-140W, tzn za zimní noc ( 16 hodin tma ) to sežere 16 * 0,140 = 2,24 kWh a tve uložiště je 3,6 kWh? to mi trošku nesedí... každej den baterku vybije volnoběžná spotřeba bez ničeho zapojeného...
omítky na domě bych rozsekal a udělal pořádnej kanál na pořádnou kabeláž.
Pokud do ničeho nechceš hrabat tak si nech na klíč postavit ongrid elektrárnu, ta muže být i na dílně na hodinách dílny...
No takže si to přeber jak chceš ale nezapomen že tvých 3,6kWh na 2 měniče je zatraceně málo (baterky).... to ti pujdou měniče pořád do bypasu a baterky neustálé cyklování...
Původně sem taky chtěl malou elektrárnu se SITONEM, zvrhlo se to a jsem za to rád...
Zdraví Víťa z Výzkumné chatrče.
2 - Už neprovozuju axperta s 8,8 kWp na jednom vstupu na 4 kW... (koupil jsem druhý měnič) mam to rozhazené na světové strany takže se mi ještě nestalo aby to bylo málo ( nezažilo to léto jen ted zimu)
doporučuju tak to pole do 5 kWp na axperta v jednom směru pokud ve 2 je potřeba udělat bilanci co udělá slunce v létě.
3) zapojení na axperta dle výrobce je klidně 100 kW. Výrobce mi po mailu garantoval 4 kW trvalý výkon na MMPT ( bavíme se axpert king, nebo PIP 5048MK - muj případ)
tzn pokud zajistíš že z PV vstupu že nepoteče víc jak 4 kW je to OK ( nevím jak to chceš udělat)
4)Paralelní kombinace je lepší ( více výkonu na fázi)
pozor at se nepřepočítáš. spotřeba naprázdno je 65W, dva žerou 130-140W, tzn za zimní noc ( 16 hodin tma ) to sežere 16 * 0,140 = 2,24 kWh a tve uložiště je 3,6 kWh? to mi trošku nesedí... každej den baterku vybije volnoběžná spotřeba bez ničeho zapojeného...
omítky na domě bych rozsekal a udělal pořádnej kanál na pořádnou kabeláž.
Pokud do ničeho nechceš hrabat tak si nech na klíč postavit ongrid elektrárnu, ta muže být i na dílně na hodinách dílny...
No takže si to přeber jak chceš ale nezapomen že tvých 3,6kWh na 2 měniče je zatraceně málo (baterky).... to ti pujdou měniče pořád do bypasu a baterky neustálé cyklování...
Původně sem taky chtěl malou elektrárnu se SITONEM, zvrhlo se to a jsem za to rád...
Zdraví Víťa z Výzkumné chatrče.
-
- Příspěvky: 3395
- Registrován: ned led 12, 2014 7:41 pm
- Lokalita: Hlučín
- Bydliště: Hlučín
Re: návrh 9kW FVE - prosím o konzultaci
No tak to je stínohra,jaká špička(kW) může nastat v domě najednou,když bude tchán v dílně?Používá se,nebo bude v domě něco 3f? Baterku musíte zajistit dle špičky v domě u chemie LIFEPO4 do 0.5C a u Li-ion ještě méně.Vše se ale odvíjí od toho jaký souběh může nastat.Laicky řečeno na 4kW souběh spotřebičů s 24V systémem potřebuji baterku life 300Ah a na to samé ve 48V 160Ah.
Proč jsem nadhodil těch 24V,jednoduše proto,že díky těm stínům by bylo nejlepší zapojovat panely paraelně po jednom a zpracovávat energii z nich PWM regulátory.A jelikoš 300Wp panel má pracovní napětí 34-37V a proud 10A je to blíže k napětí 24V .Při souběhu v domě 4kW by tak šlo 160A z baterky,či panelů dle svitu.Ty panely spojovat na střeše paraelně do výkonu reglu a pak svést dolů,nebo nechat regly pod střechou a svést až zpracovanou energii dolů na baterku,to je o rozvodech.Každopádně budou muset být silné díky proudům.Ale stínování se tím vyřeší na maximum.
Výhoda 24V baterie je v její větší odolnosti na rozhození článků,nevýhoda ,musí být kapacitně postavena na větší proudy a komerčně se neprodává,musí se sestavit.
Pokud 3f spotřebiče nejsou,tak měnič vybrat nejlépe jeden co pokryje dané souběhy i s rezervou a ten umístit co nejblíže k baterce.Zbylé vytěžování přebytků je jednoduché a mnohokrát zde popisované,odklonit kam člověk potřebuje.
Problém ale nastává,když je souběh v domě nad 4kW,pak už by mělo být použito vyšší napětí baterie a vše se mění,včetně spojování panelů a reglů.Ale zisk z panelů klesne díky stínům.Každý regulátor reguluje,tak nevím proč taková panika s tím výkonem na baterku.I ten MakeSky přestane nabíjet a omezuje,když je baterie,či odběr do domu s nulovým odběrem.Prostě to zůstává na střeše a hřejou se panely.
Proč jsem nadhodil těch 24V,jednoduše proto,že díky těm stínům by bylo nejlepší zapojovat panely paraelně po jednom a zpracovávat energii z nich PWM regulátory.A jelikoš 300Wp panel má pracovní napětí 34-37V a proud 10A je to blíže k napětí 24V .Při souběhu v domě 4kW by tak šlo 160A z baterky,či panelů dle svitu.Ty panely spojovat na střeše paraelně do výkonu reglu a pak svést dolů,nebo nechat regly pod střechou a svést až zpracovanou energii dolů na baterku,to je o rozvodech.Každopádně budou muset být silné díky proudům.Ale stínování se tím vyřeší na maximum.
Výhoda 24V baterie je v její větší odolnosti na rozhození článků,nevýhoda ,musí být kapacitně postavena na větší proudy a komerčně se neprodává,musí se sestavit.
Pokud 3f spotřebiče nejsou,tak měnič vybrat nejlépe jeden co pokryje dané souběhy i s rezervou a ten umístit co nejblíže k baterce.Zbylé vytěžování přebytků je jednoduché a mnohokrát zde popisované,odklonit kam člověk potřebuje.
Problém ale nastává,když je souběh v domě nad 4kW,pak už by mělo být použito vyšší napětí baterie a vše se mění,včetně spojování panelů a reglů.Ale zisk z panelů klesne díky stínům.Každý regulátor reguluje,tak nevím proč taková panika s tím výkonem na baterku.I ten MakeSky přestane nabíjet a omezuje,když je baterie,či odběr do domu s nulovým odběrem.Prostě to zůstává na střeše a hřejou se panely.
16kWp/JZ-50°/20xChaori 230 ,JV-90°/8xLeapton 650 + <JZ-90° /15xJAsolar / Mono 385, regl Midnite Classic 150<89A> , 1x EASUN <80A> a 1x EASUN <100A>,baterka 17s 54.4VDC LFP4/784Ah<uloží 42kWh>,měnič XTH 8000-48V špičkově 21kW
-
- Příspěvky: 118
- Registrován: čtv lis 21, 2019 12:33 pm
Re: návrh 9kW FVE - prosím o konzultaci
Díky všem za odpovědi. zase mám o čem přemýšlet. Puvodně jsem chtel jen 2x2kW grid free měnič abych pokryl letní spotřebu v dílně. ale protože přípojku budu mit novou tak předpokládám nový elektoměr a mám obavu z přetoků takže se dto zvrhlo v toto ![Very Happy :-D](./images/smilies/icon_e_biggrin.gif)
to kodl69:
Kéž by ten sloup šel zlikvidovat.
ty gify jsou jen dílna To co na ní hází stín na VJV straně je právě RD.
Bezdrátové spínaní už jsem našel i s odkazama na alli. jen jsem to přehlédnul. asi ho zkusím obědnat zda to zvládne sepnout přes 2-3 zdi.
Délka kabelu bude kolem 10 max 15m od panelů
to PavelR:
na victrony jsem se díval ale ta cena. chtěl jsem FVE postavit v kompromysu cena výkon. ale možná to celé přehodnotím. Ale zřejmě by to vyřešilo paralelní zapojení měničů a sprovoznění komunikace s mastrem.
to Vitek:
Vlastní spotřebu jsem podcenil. Bateri mela byt 1 kvuly první pořizovací ceně a aby FVE ze startu nějak fungovala. Potom jsem chtěl dokupovat co 3 měsíce další. na cyklování jsem nějak nepomyslel.

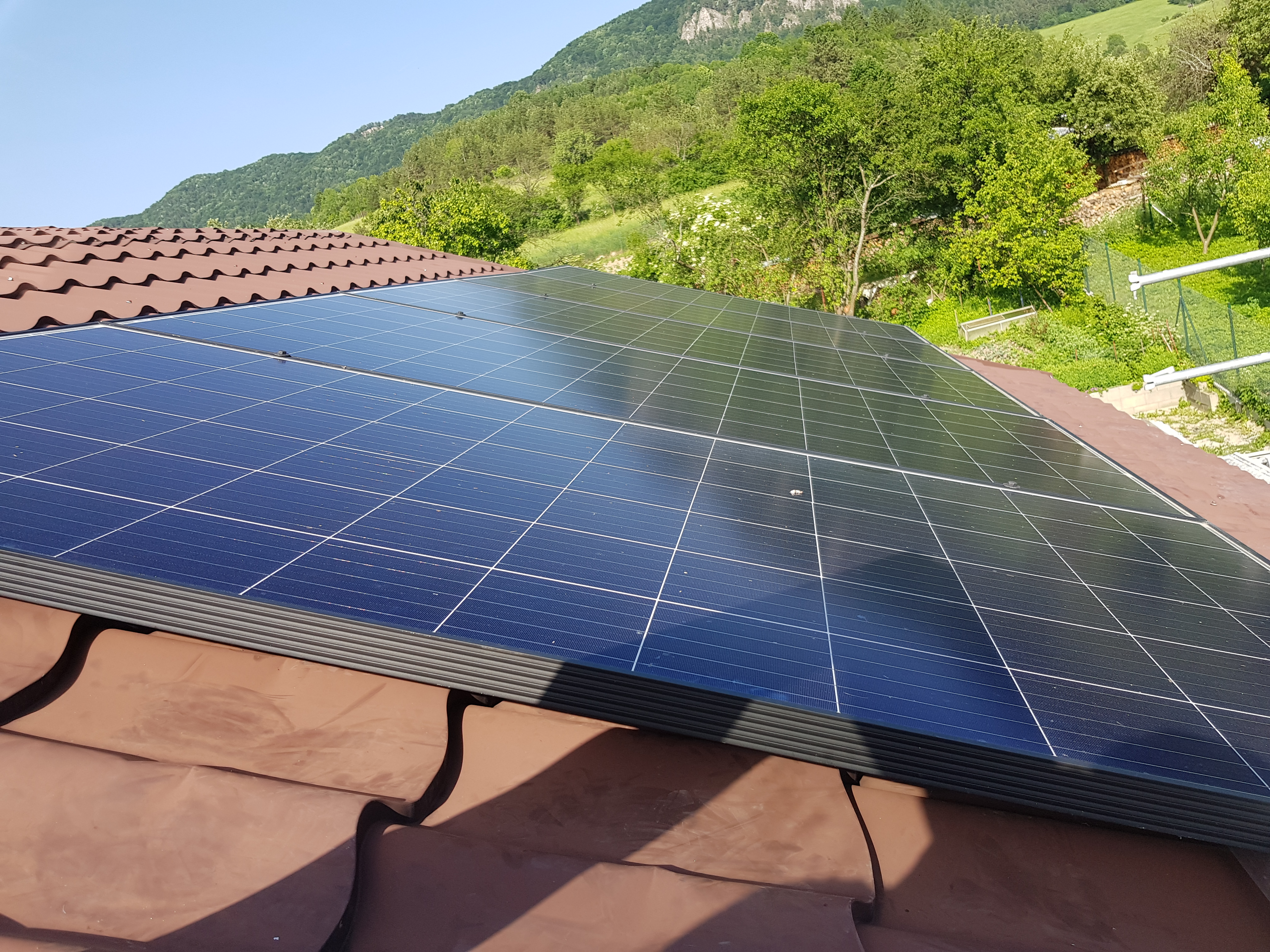

FVE budu určitě dělat svépomocí. Bouchaní do omítek se my jednalo pouze o spínání klimatizace a boileru. V RD který je již hotový. Dílna je jen hrubá + okna Takže tam je počítáno spořádnýma rozvodama. Na RD FVE nejde dát vůbet. Jsou tam vikýře. Viz Foto.
Proč je potřeba udělat bilanci co udělá slunce v létě při zapojení dvou směrů? pokud by bylo 3,6kW na JJV a 0,9kW VZV?
to marko250:
špička v dílně by neměla překročit. 4-5kW. a to stejné v RD.
V dílně bude jedna 3f zásuvka pro mýchačku. po dokončení stavby bude zřejmě nevyužita. a nejspýš zustane jen DS. Žádné jiní 3f spotřebyče nejsou.
Nad 24v systeme jsem popravdě vubec neuvažoval. všude na foru každej píše že nakonec stejně dospěl k 48v systemu. pokud bych použil tedy PWM regulátory a 1sXp podle poudu. Jaký měnič tedy vybrat co by zvládl 10KW?
Puvodně jsem uvažoval nad 2s4p 4x PWM regulator a k tomu 2x menič. Ae říkal jsem si že mppt by melo mít větší výtěžek ze slunka.

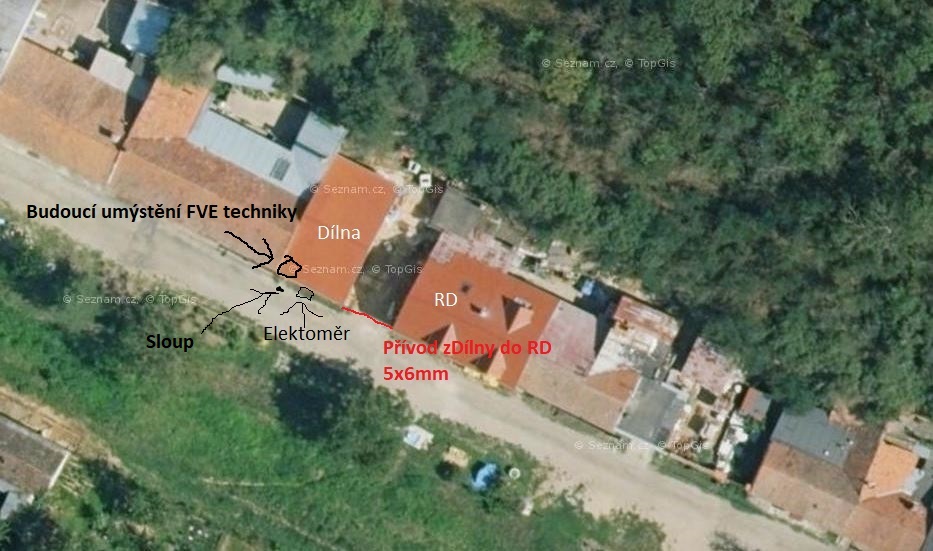

Doporučily by jste tedy jiný setup věcí? Trochu popis viz foto.
