jak zapojit tyto panely?
Palalelní, sériové, sérioparalelní, spojení různých panelů, propojení při různé orientaci střechy, vnitřní zapojení panelu, ochranné diody, diskuze, rady a praktické zkušenosti
-
- Příspěvky: 201
- Registrován: pát srp 04, 2017 9:06 pm
jak zapojit tyto panely?
AHoj te lidi, jak by jste zapojily tyto panely jsou uplne stejne a jsou 3 nevim jestli na sebe nebo vedle sebe. Každý panel má 15A zkratovou pojistku, každý ma 9.1A a kdyý je dám na sebe tak se zvýší cca 27A tak se bojím co by udělal ty pojistky na každém panelu?

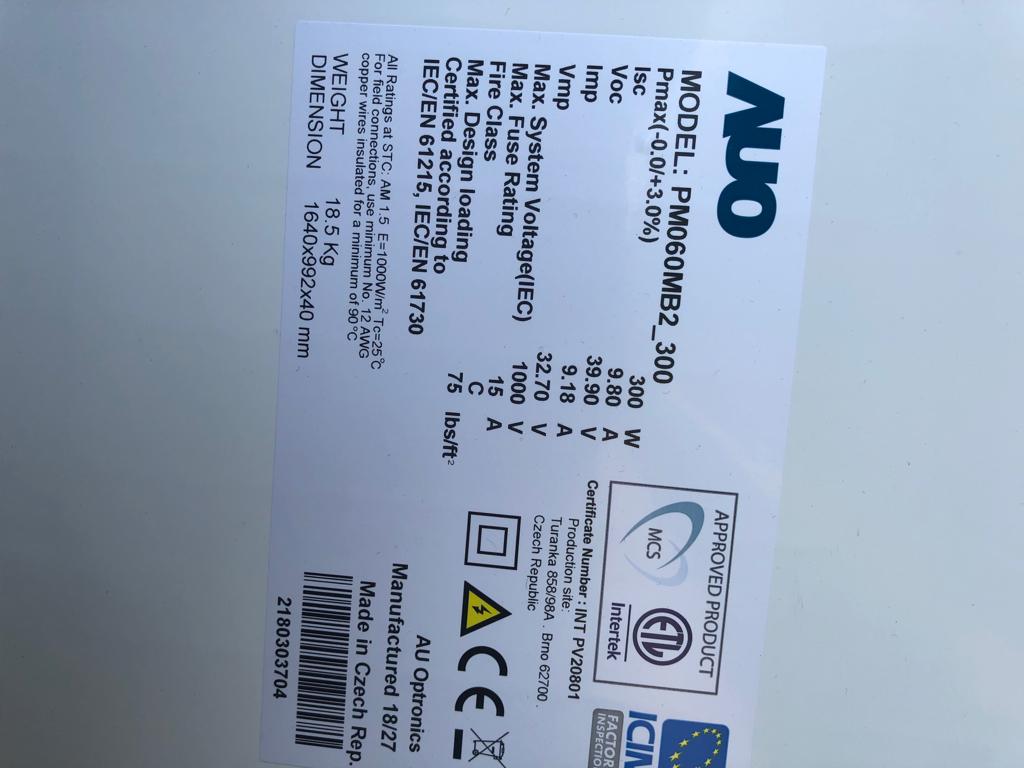

na fotce jsou parametry panelu. předem Vám všem děkuji.
na fotce jsou parametry panelu. předem Vám všem děkuji.
-
- Příspěvky: 171
- Registrován: ned dub 29, 2018 2:28 pm
Re: jak zapojit tyto panely?
Zdravím,
jsou tu určitě zkušenejší borci ale vzhledem k tomu že jsem vám je prodal já tak se i pokusím odpovědět.
Vše závisí na tom kam ty panely budete zapojovat. Těch možnost je strašně moc.
Pokud je zapojíte seriově (vedle sebe) tak dostanete na těch koncích 120 V / 9,8 A
Pokud je zapojíte paralelně (nad sebe) tak dostanete na těch spojích 40 V/ 29 A
Tu pojistku podle mě vůbec nemusíte řešit ta řeší pouze proud procházející tím jedním daným panelem.
DP
jsou tu určitě zkušenejší borci ale vzhledem k tomu že jsem vám je prodal já tak se i pokusím odpovědět.
Vše závisí na tom kam ty panely budete zapojovat. Těch možnost je strašně moc.
Pokud je zapojíte seriově (vedle sebe) tak dostanete na těch koncích 120 V / 9,8 A
Pokud je zapojíte paralelně (nad sebe) tak dostanete na těch spojích 40 V/ 29 A
Tu pojistku podle mě vůbec nemusíte řešit ta řeší pouze proud procházející tím jedním daným panelem.
DP
9× Jinko 225Wp + Siton210 + RPi(EmonHUb) = ohřev bojleru
http://193.165.151.70:5080/emoncms/Duke/bojler
http://193.165.151.70:5080/emoncms/Duke/bojler
-
- Příspěvky: 3204
- Registrován: stř lis 28, 2018 7:57 pm
- Bydliště: Vyškov
Re: jak zapojit tyto panely?
Základní věc která mi zde chybí jsou parametry regulátoru a na jakém napětí jedeš v bateriovem úložišti. Bez toho si můžeme hodit kostkami a něco z toho vyleze
-
- Příspěvky: 2298
- Registrován: čtv dub 18, 2013 9:37 am
- Bydliště: na chaloupce u lesa-Příbramsko
Re: jak zapojit tyto panely?
Na panelu žádná pojistka neni.
Jedná se u údaj doporučeného jištění sériového zapojení
Jedná se u údaj doporučeného jištění sériového zapojení
70kWp + 10kW Infinity, 25kWh LiFe
-
- Příspěvky: 1958
- Registrován: pát bře 15, 2019 7:44 am
Re: jak zapojit tyto panely?
Kostkama sem si hodil na 4S no a pak sem to vše předělával a to je práce navícdiablo007 píše:Základní věc která mi zde chybí jsou parametry regulátoru a na jakém napětí jedeš v bateriovem úložišti. Bez toho si můžeme hodit kostkami a něco z toho vyleze
![Very Happy :D](./images/smilies/icon_e_biggrin.gif)
-
- Příspěvky: 201
- Registrován: pát srp 04, 2017 9:06 pm
Re: jak zapojit tyto panely?
Děkuji to jsem nevedel a jak silnej jistič a jaký dát za ty panely před regulator?ota píše:Na panelu žádná pojistka neni.
Jedná se u údaj doporučeného jištění sériového zapojení
bude to asi epsolar o 30A na 24V systém.
-
- Příspěvky: 2417
- Registrován: stř srp 20, 2014 1:01 am
- Bydliště: Brno - venkov
Re: jak zapojit tyto panely?
Takže to bude Epsolar. PWM nebo MPPT? Pokud to bude MPPT a panely 3 seriově tak bych dal pojistku nebo jistič 12-15A.
Průřez vodiče závisí také od jeho délky.
Pokud to bude PWM a 3 panely paralelně, tak pojistka 32A. O vodiči platí to stejné. Už po několikáté se zopakuju, stáhnout do telefonu apku ElectroDroid a použít výpočet v kolonce Kalkulátor úbytku napětí.
Průřez vodiče závisí také od jeho délky.
Pokud to bude PWM a 3 panely paralelně, tak pojistka 32A. O vodiči platí to stejné. Už po několikáté se zopakuju, stáhnout do telefonu apku ElectroDroid a použít výpočet v kolonce Kalkulátor úbytku napětí.
5,5kWp - 4x Solartec mono 180Wp +¨6x IBC 155Wp poly + 10x Solea 170Wp mono + 6x Husinage HSG 190Wp + 6x Calyxo 70Wp amorf vertikálně (JV), 2x ZN ShineSolar poly 250Wp + 2x 260Wp poly (JZ), Epever LS 3024B, Epever LS 2024B, MakeSkyBlue 20A, eSmart 3 - 60A, 19 kWh Li-Ion, Axpert MSXE PF1, 24V/3,0kW, Axpert MSXE 24V/2,4kW.
-
- Příspěvky: 201
- Registrován: pát srp 04, 2017 9:06 pm
Re: jak zapojit tyto panely?
Jo to prave pouzivam jedinne tuto aplikaci kabely mam zpravně a mubytek maximalne do 1.5 procenta ale většinou jsem níž. REGL bude jedine MPPT kvuli zisku . Ted drazí rádci jake baterie chci 24V system.volente píše:Takže to bude Epsolar. PWM nebo MPPT? Pokud to bude MPPT a panely 3 seriově tak bych dal pojistku nebo jistič 12-15A.
Průřez vodiče závisí také od jeho délky.
Pokud to bude PWM a 3 panely paralelně, tak pojistka 32A. O vodiči platí to stejné. Už po několikáté se zopakuju, stáhnout do telefonu apku ElectroDroid a použít výpočet v kolonce Kalkulátor úbytku napětí.
-
- Příspěvky: 1958
- Registrován: pát bře 15, 2019 7:44 am
Re: jak zapojit tyto panely?
udělej rovnou 48V ty 3 hod do serie, máš to pěkných 900Wp pak dokoupíš panely atp. baterku pylontech střídač axpertking a mužeš jet v klidu poloostrov
Jinak samozřejmě je varianta NiCd, a nebo olovo - tady asi trakční z různých vozíků nejlépe 12 ks 2V článků.
měniče máš bud modif sinus nebo sinus.
Vše hodně závisí na tom kolik za to chceš dát a jak to má fungovat a k čemu sloužit!
Bilanci udělej sám..
Jinak samozřejmě je varianta NiCd, a nebo olovo - tady asi trakční z různých vozíků nejlépe 12 ks 2V článků.
měniče máš bud modif sinus nebo sinus.
Vše hodně závisí na tom kolik za to chceš dát a jak to má fungovat a k čemu sloužit!
Bilanci udělej sám..
-
- Příspěvky: 201
- Registrován: pát srp 04, 2017 9:06 pm
Re: jak zapojit tyto panely?
další panely se dokupovat nebudou v ramci 5let minimalne ne . k cemu je dobry ten střídac? a jak funguje?Vitek píše:udělej rovnou 48V ty 3 hod do serie, máš to pěkných 900Wp pak dokoupíš panely atp. baterku pylontech střídač axpertking a mužeš jet v klidu poloostrov
-
- Příspěvky: 201
- Registrován: pát srp 04, 2017 9:06 pm
Re: jak zapojit tyto panely?
Také koukam pylontech je moc drahy, jsem totiž omezeny rozpoctemKamil l píše:další panely se dokupovat nebudou v ramci 5let minimalne ne . k cemu je dobry ten střídac? a jak funguje?Vitek píše:udělej rovnou 48V ty 3 hod do serie, máš to pěkných 900Wp pak dokoupíš panely atp. baterku pylontech střídač axpertking a mužeš jet v klidu poloostrov
-
- Příspěvky: 1958
- Registrován: pát bře 15, 2019 7:44 am
Re: jak zapojit tyto panely?
popiš zde detailně rozvahu systému co od toho chceš a jak se to má chovat a co to má napájet a k čemu to bude jinak nemá smysl dál nic psát
vítek
vítek
-
- Příspěvky: 2417
- Registrován: stř srp 20, 2014 1:01 am
- Bydliště: Brno - venkov
Re: jak zapojit tyto panely?
I na 24V se dá provozovat poloostrov, a nejsem sám kdo to tak má. A měnit to ani nebudu, protože proč měnit něco co stačí a funguje. 24V vidím jako schůdnou cestu pro ekonomicky slabší začátek a v mém případě i dostačující. Ale jestli to má živit patrový dům s 5 obyvateli tak už bych volil 48V.
A baterky? Každý ať se rozhodne sám, na co má finančně a technicky. U mě vyhrálo Li-Ion.
A baterky? Každý ať se rozhodne sám, na co má finančně a technicky. U mě vyhrálo Li-Ion.
5,5kWp - 4x Solartec mono 180Wp +¨6x IBC 155Wp poly + 10x Solea 170Wp mono + 6x Husinage HSG 190Wp + 6x Calyxo 70Wp amorf vertikálně (JV), 2x ZN ShineSolar poly 250Wp + 2x 260Wp poly (JZ), Epever LS 3024B, Epever LS 2024B, MakeSkyBlue 20A, eSmart 3 - 60A, 19 kWh Li-Ion, Axpert MSXE PF1, 24V/3,0kW, Axpert MSXE 24V/2,4kW.
-
- Příspěvky: 201
- Registrován: pát srp 04, 2017 9:06 pm
Re: jak zapojit tyto panely?
Panely budou napajet baterie kere by měli zvládnout utáhnout - mycka 18ééW v letě 3xxv tydnu v zime 1x tyden, lednice 80W celorocní provoz nebo v zime vypnout. Rychlovarna konvice 22OOW 3x tydne v lete a v zime 1x tyden. Ale spíše se místo konvice zřidí plynova bonba s vařičem kvůli úsporu el. energie. V lete také občas zapnout čerpadlo ( dárling) na studnovou vodu. o vykonu 1500w cca 15minut. možna i flexa 2kw.Vitek píše:popiš zde detailně rozvahu systému co od toho chceš a jak se to má chovat a co to má napájet a k čemu to bude jinak nemá smysl dál nic psát
vítek
Televize rekreacne 50W. diky
-
- Příspěvky: 2417
- Registrován: stř srp 20, 2014 1:01 am
- Bydliště: Brno - venkov
Re: jak zapojit tyto panely?
Takže za mně PIP3024 MSXE, vše v jednom a baterky 3-4kWh.
5,5kWp - 4x Solartec mono 180Wp +¨6x IBC 155Wp poly + 10x Solea 170Wp mono + 6x Husinage HSG 190Wp + 6x Calyxo 70Wp amorf vertikálně (JV), 2x ZN ShineSolar poly 250Wp + 2x 260Wp poly (JZ), Epever LS 3024B, Epever LS 2024B, MakeSkyBlue 20A, eSmart 3 - 60A, 19 kWh Li-Ion, Axpert MSXE PF1, 24V/3,0kW, Axpert MSXE 24V/2,4kW.
-
- Příspěvky: 444
- Registrován: ned bře 31, 2019 1:49 pm
Re: jak zapojit tyto panely?
Začal bych uvažovat do jaky baterie jit . Baterka je nejdražší investice v celem systemu. Maš tam docela velky žrouty .
FV 3,57 Kwp měnič GW3648D-ES bat 4x pylontech us2000 .FV 2 Kwp měnič GW5048 D-ES bat 3x pylontech us2000
-
- Příspěvky: 3204
- Registrován: stř lis 28, 2018 7:57 pm
- Bydliště: Vyškov
Re: jak zapojit tyto panely?
Podle toho popisu spotrebicu jedeš úplny ostrov že přípojka tam asi neni? pak by možná i i PWM bylo na 24v systém dostačující ty panely by měly k tomu být ok http://www.ostrovni-elektrarny.cz/index ... -3000w-pf1
Měnič má rezervu na ještě 1 panel a 3kw ní pračku bez problémů utahl oproti msxe usetris nemalé peníze a tobě to práci udělá podobnou
Měnič má rezervu na ještě 1 panel a 3kw ní pračku bez problémů utahl oproti msxe usetris nemalé peníze a tobě to práci udělá podobnou
-
- Příspěvky: 2417
- Registrován: stř srp 20, 2014 1:01 am
- Bydliště: Brno - venkov
Re: jak zapojit tyto panely?
Proto jsem psal tu minimální kapacitu 3-4kWh, aby to nešlo přes 0,5C proudově a taky aby to vydrželo aspoň 2-3 dny temna.
A s tím Axpertem má vlastně diablo007 pravdu, mělo by to stačit.
A s tím Axpertem má vlastně diablo007 pravdu, mělo by to stačit.
Naposledy upravil(a) volente dne pát říj 18, 2019 10:42 pm, celkem upraveno 1 x.
5,5kWp - 4x Solartec mono 180Wp +¨6x IBC 155Wp poly + 10x Solea 170Wp mono + 6x Husinage HSG 190Wp + 6x Calyxo 70Wp amorf vertikálně (JV), 2x ZN ShineSolar poly 250Wp + 2x 260Wp poly (JZ), Epever LS 3024B, Epever LS 2024B, MakeSkyBlue 20A, eSmart 3 - 60A, 19 kWh Li-Ion, Axpert MSXE PF1, 24V/3,0kW, Axpert MSXE 24V/2,4kW.
-
- Příspěvky: 3204
- Registrován: stř lis 28, 2018 7:57 pm
- Bydliště: Vyškov
Re: jak zapojit tyto panely?
Popravdě se koukám na ceny z ebay a od mpp solar to vyjde jen o pár stovek méně a jen s roční zárukou teda pokud sem se nepřehlédl v modelu
-
