Ochrana před bleskem

Příspěvek od Skrat »

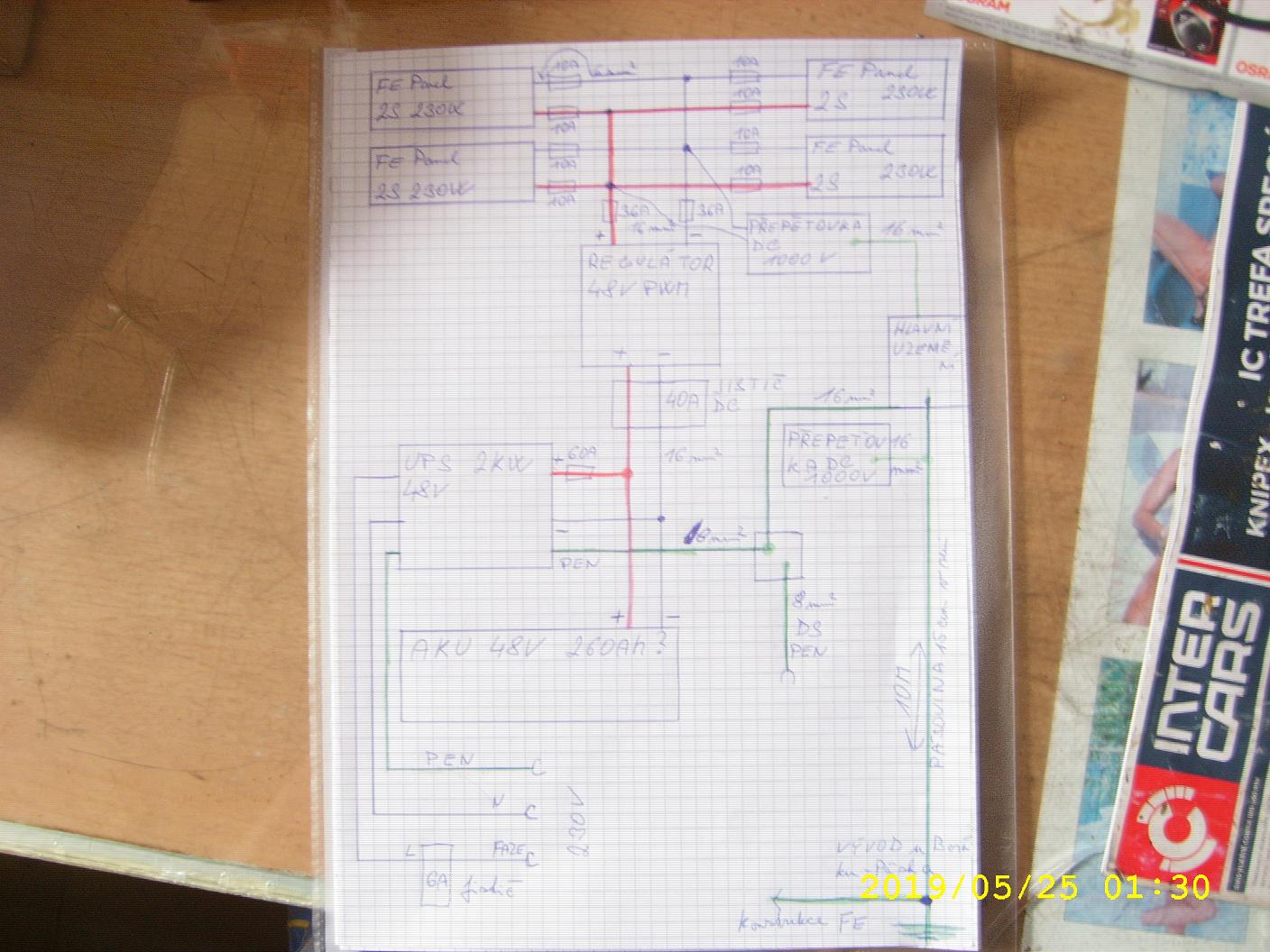

Dobrý den.Po přečtení ruzných příhod,uder blezku nebo naindukovaný napětí sem zatím zapojil mou zkušební FE strojovnu takto.vis obrázek.Poraďtě co zlepšit nebo upravit.Na mé nepovedené fotce snad bude něco vidět.Zatím nejsou namontovány přepě'tovky 100V těsně před regulátorem.Regulátor je od venkovního rozvaděče ca 6-7m .Jak je koupím tak namontuji.Z plánku to není poznat,ale všechny pojistky a hlavní uzemnění je mimo .Vše je na stěně venku pod FE panelama.Děkuji za návrhy a připomínky.
Přílohy
zapojení FE.JPG
24V systém. V=1760Wp,Z= 3520Wp.J= 720Wp.Baterky Lion 600Ah celkem.Regulátor 2x6415AN+Must 80A/3000W+1x4415N na jižní stranu.Měnič victron 1200W+350W.Jako záloha olovo šrot. Axpert VP 24/3000W na přebytky.Vše stále ve výstavbě.Začínám stavět 48V systém pro RD.Zatím 7,38kWp jih,Lion 900Ah.Epever 48/2000W na přebytky ,Victron 500W,Epever 5kW
kodl69
Příspěvky: 7419
Registrován: sob črc 19, 2014 8:56 pm
Lokalita: severně od Brna
Systémové napětí: 48V
Výkon panelů [Wp]: 8kWp
Kapacita baterie [kWh]: 12kWh
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Ochrana před bleskem

Příspěvek od kodl69 »

měla by být přepěťovka i na výstupu UPS, pokud je tam nějakej rozvod. Ona ta elektrika může přijít i z druhé strany.
Jakou funkci má přepěťovka na 1000V na panelech, kde nikdy nemá být víc než 90V? podle mě žádnou, tam měla být na podstatně nižší napětí. Já osobně uzemňuju - pól baterie, ohledně degradace panelů a taky proto, že ty plovoucí systémy nemám rád. Nakonec se to stejně + nebo - s tou zemí někde spojí, a ani se neví kde...
ostrov skoro 8kWp neustále ve stádiu zrodu: smartshunt(ex WBJR), MPPT150/45, MPPT 250/100(ex midnitesolar 150 clasic lite), 16S a různě P cca 340Ah Winston, MP II 5000,( ex Powerjack 8kW, ex samodomo cca 4kW). 48V DC rozvody a spotřebiče.
Uživatelský avatar
Skrat
Příspěvky: 588
Registrován: sob zář 24, 2016 10:39 pm
Lokalita: Veselí nad lužnicí
Systémové napětí: 48V
Výkon panelů [Wp]: 7,38kWp
Kapacita baterie [kWh]: 900Ah
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Veselí nad Lužnicí

Re: Ochrana před bleskem

Příspěvek od Skrat »

1)Přepěťovky na 1000V mám.Chtěl sem udělat vycestupňovou ochranu.Vše co je venku aby svedlo co největší náboj.Od rozvaděče venku jako poslední ještě bude ochrana na 270V.Pak ca 6-7m kabel k odpojovači a u reglu tam teda dám 90V přepěťovku.Výstup z UPS sem už nekreslil,ale tam mám taky přepěťovku ca 270V.Rám panelů je spojen 16 kulatinou a sveden na zemnící pásek.Sem rád že mi porádíte.Děkuji
24V systém. V=1760Wp,Z= 3520Wp.J= 720Wp.Baterky Lion 600Ah celkem.Regulátor 2x6415AN+Must 80A/3000W+1x4415N na jižní stranu.Měnič victron 1200W+350W.Jako záloha olovo šrot. Axpert VP 24/3000W na přebytky.Vše stále ve výstavbě.Začínám stavět 48V systém pro RD.Zatím 7,38kWp jih,Lion 900Ah.Epever 48/2000W na přebytky ,Victron 500W,Epever 5kW
Uživatelský avatar
ota
Příspěvky: 2298
Registrován: čtv dub 18, 2013 9:37 am
Bydliště: na chaloupce u lesa-Příbramsko

Re: Ochrana před bleskem

Příspěvek od ota »

Místo přepěťovky bych tam nasázel 100V varistory.
Paralelně k panelům a potom z + a z - panelů na zem.
Varistor je za pár korun...
https://velkoobchod.conrad.cz/diskovy-v ... gIBxPD_BwE
70kWp + 10kW Infinity, 25kWh LiFe
kodl69
Příspěvky: 7419
Registrován: sob črc 19, 2014 8:56 pm
Lokalita: severně od Brna
Systémové napětí: 48V
Výkon panelů [Wp]: 8kWp
Kapacita baterie [kWh]: 12kWh
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Ochrana před bleskem

Příspěvek od kodl69 »

Vícestupňová ochrana není odstupňovaná podle jmenovitýho napětí přepěťovky, ale podle napětí výdržnýho, tj napětí při průchodu bleskovýho proudu. I ta 90V přepěťovka udrží napětí při zásahu do 2.5kV (1.5kV, podle třídy přep. ochrany atd...) tj regulátor přestane fungovat, ale neshoří barák...
Samotný varistory nejsou dobrej nápad, časem jim roste unikající proud a potom nečekaně vyfajrují - ostatně proto se pravidelně+ kontrolují přepěťovky, a přepěťovka je jenom varistor a tepelná pojistka, která ho nevratně odpojí, když se přehřeje.
ostrov skoro 8kWp neustále ve stádiu zrodu: smartshunt(ex WBJR), MPPT150/45, MPPT 250/100(ex midnitesolar 150 clasic lite), 16S a různě P cca 340Ah Winston, MP II 5000,( ex Powerjack 8kW, ex samodomo cca 4kW). 48V DC rozvody a spotřebiče.
Uživatelský avatar
Skrat
Příspěvky: 588
Registrován: sob zář 24, 2016 10:39 pm
Lokalita: Veselí nad lužnicí
Systémové napětí: 48V
Výkon panelů [Wp]: 7,38kWp
Kapacita baterie [kWh]: 900Ah
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Veselí nad Lužnicí

Re: Ochrana před bleskem

Příspěvek od Skrat »

Dobře předělám to dle vašich rad.Mohu nechat jako první tu přepěťovku Uc 1000V DC,Imp 12KA,Up 3,4KV označení je
SPC PV 1000/3 výrobce Hakel.Mám jí v rozvaděči s odpojovačema panelů a ca 2m vysoko.Další teda vyměním za vámi doporučenou ochranou 90V.Kabel k regulátoru je ca6-7m dlouhý tak by to asi chtělo ješte před regulátor-mám pravdu ?
24V systém. V=1760Wp,Z= 3520Wp.J= 720Wp.Baterky Lion 600Ah celkem.Regulátor 2x6415AN+Must 80A/3000W+1x4415N na jižní stranu.Měnič victron 1200W+350W.Jako záloha olovo šrot. Axpert VP 24/3000W na přebytky.Vše stále ve výstavbě.Začínám stavět 48V systém pro RD.Zatím 7,38kWp jih,Lion 900Ah.Epever 48/2000W na přebytky ,Victron 500W,Epever 5kW
Uživatelský avatar
Skrat
Příspěvky: 588
Registrován: sob zář 24, 2016 10:39 pm
Lokalita: Veselí nad lužnicí
Systémové napětí: 48V
Výkon panelů [Wp]: 7,38kWp
Kapacita baterie [kWh]: 900Ah
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Veselí nad Lužnicí

Re: Ochrana před bleskem

Příspěvek od Skrat »

Co dát toto:Přepěťová ochrana axiální 90 V 20 kA, 20 A ESKA BH-620.090 paraelně k panelům? Jak psal Ota.
24V systém. V=1760Wp,Z= 3520Wp.J= 720Wp.Baterky Lion 600Ah celkem.Regulátor 2x6415AN+Must 80A/3000W+1x4415N na jižní stranu.Měnič victron 1200W+350W.Jako záloha olovo šrot. Axpert VP 24/3000W na přebytky.Vše stále ve výstavbě.Začínám stavět 48V systém pro RD.Zatím 7,38kWp jih,Lion 900Ah.Epever 48/2000W na přebytky ,Victron 500W,Epever 5kW
kodl69
Příspěvky: 7419
Registrován: sob črc 19, 2014 8:56 pm
Lokalita: severně od Brna
Systémové napětí: 48V
Výkon panelů [Wp]: 8kWp
Kapacita baterie [kWh]: 12kWh
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Ochrana před bleskem

Příspěvek od kodl69 »

To je pokus omyl, když už to vyzkoušeli jiní: https://www.saltek.eu/vyrobky/slp-075-v1-s a samozřejmě spousta dalších. Na katalog litu je uvedeno max. trvale 100V DC. To ze dvou panelů nevykřešeš. A pokud uzemníš - pol, tak ti stačí jenom jedna přepěťovka.
ostrov skoro 8kWp neustále ve stádiu zrodu: smartshunt(ex WBJR), MPPT150/45, MPPT 250/100(ex midnitesolar 150 clasic lite), 16S a různě P cca 340Ah Winston, MP II 5000,( ex Powerjack 8kW, ex samodomo cca 4kW). 48V DC rozvody a spotřebiče.
rva
Příspěvky: 3580
Registrován: úte dub 23, 2013 10:21 am
Lokalita: Kousek od Lysé nad Labem
Systémové napětí: 48V
Výkon panelů [Wp]: 46000
Kapacita baterie [kWh]: 40
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Kousek od Lysé nad Labem

Re: Ochrana před bleskem

Příspěvek od rva »

Jako hříšník se musím přiznat, že mi větší část přepěťovek čeká ve skříni, až budu mít náladu to předělávat. Jsou to nějaké typy od https://www.aliexpress.com/store/group/ ... 42762.html - očekávám, že uvnitř bude to samé, jako když to koupím tady. A amatérsky se domnívám, že typ na AC bude fungovat proti přepětí i v DC obvodu.
_______________________________________________________________________
43 kWp, LiFePO4 46 kWh,
EPSolar 60 A/150 V ET6415N + 3x Isolar SM II (5 kW, 450 V, 80 A) + Axpert PIP 5048MS
Uživatelský avatar
abrams
Příspěvky: 2774
Registrován: ned črc 17, 2011 12:19 pm
Lokalita: Brno
Bydliště: Brno

Re: Ochrana před bleskem

Příspěvek od abrams »

Zdravím ,
rva píše:Jako hříšník se musím přiznat, že mi větší část přepěťovek čeká ve skříni, až budu mít náladu to předělávat. Jsou to nějaké typy od https://www.aliexpress.com/store/group/ ... 42762.html - očekávám, že uvnitř bude to samé, jako když to koupím tady. A amatérsky se domnívám, že typ na AC bude fungovat proti přepětí i v DC obvodu.
Seš na tom mnohem líp než ja :lol: .

Elektronům zdar *sun*
3,96kWp monokrystalů + 2x regl PCM60X + 24kWh LiFePO4 + 6kW HF sínus měnič , celé na 52V systému .
Chibi v textu vyhrazeny :D
Uživatelský avatar
youda
Příspěvky: 3074
Registrován: stř dub 27, 2016 12:12 am

Re: Ochrana před bleskem

Příspěvek od youda »

Rva,

Jsem ze zvedavosti kouknul na ten Aliexpess a jestli ti ve skrini lezi ta prepetovka za 2 USD (cca 50 Kc), tak tu bych snad do rozvadece radeji ani nedaval....neni to spis maketa urcena do vylohy?
Youdova ostrovní laboratoř 20kWp: https://youda.mypower.cz
Uživatelský avatar
Skrat
Příspěvky: 588
Registrován: sob zář 24, 2016 10:39 pm
Lokalita: Veselí nad lužnicí
Systémové napětí: 48V
Výkon panelů [Wp]: 7,38kWp
Kapacita baterie [kWh]: 900Ah
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Veselí nad Lužnicí

Re: Ochrana před bleskem

Příspěvek od Skrat »

Dobrá začnu tím že uzemním -pol.Je to na panelech nebo na baterce?Nebo oba?Asi sem paranoidní ,ale chtěl bych mít aspoň něco OK než se pustím do upravy ve vnitř baráku(FE strojovna).Uzemnění stačí 16kou?
24V systém. V=1760Wp,Z= 3520Wp.J= 720Wp.Baterky Lion 600Ah celkem.Regulátor 2x6415AN+Must 80A/3000W+1x4415N na jižní stranu.Měnič victron 1200W+350W.Jako záloha olovo šrot. Axpert VP 24/3000W na přebytky.Vše stále ve výstavbě.Začínám stavět 48V systém pro RD.Zatím 7,38kWp jih,Lion 900Ah.Epever 48/2000W na přebytky ,Victron 500W,Epever 5kW
Uživatelský avatar
rottenkiwi
Příspěvky: 5451
Registrován: pát úno 13, 2015 2:24 pm
Lokalita: SO, SK
Bydliště: SO, SK

Re: Ochrana před bleskem

Příspěvek od rottenkiwi »

DC-AC inverter REC Lion DC-AC ESP32 DIY inv. 15 GB za sekundu DIY MPPT Holder
Zjedz vsetko, co si kupil, v obchode a netreba ti tasku, auto ci chladnicku.
kodl69
Příspěvky: 7419
Registrován: sob črc 19, 2014 8:56 pm
Lokalita: severně od Brna
Systémové napětí: 48V
Výkon panelů [Wp]: 8kWp
Kapacita baterie [kWh]: 12kWh
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Ochrana před bleskem

Příspěvek od kodl69 »

nejlépre v jednom bodě, kde to bude k uzemnění nejkratší, CY 16mm2 stačí. Pokud to k rozvaděči panelů od tohoto bodu není dál než 15m, tak stačí přep. jenom na + Samozřejmě musí být na uzemnění připojenej obal rozvaděče u panelů, nebo je to plat ve dvojité izolaci?
to RVA: u přepěťovky fake nikdo normálně nedokáže zjistit. Ty ceny u číňana jsou podezřelý, v EU vychází poměrně nejlevněj CITEL, a i to je několikanásobek. Jestlipak tu přepěťovku někdo zkoušel proudem 100kA nebo aspoň 20kA (TII, TIII)? Pro revizáka by to mělo stačit, nápisy jsou na tom pěkný... Jestli to i funguje je otázka. Pro začátek to chce zkontrolovat aspoň 1mA bod na VA charakteristice - běžný revizácký přístroje to umí do 550V DC...
ostrov skoro 8kWp neustále ve stádiu zrodu: smartshunt(ex WBJR), MPPT150/45, MPPT 250/100(ex midnitesolar 150 clasic lite), 16S a různě P cca 340Ah Winston, MP II 5000,( ex Powerjack 8kW, ex samodomo cca 4kW). 48V DC rozvody a spotřebiče.
Uživatelský avatar
marko250
Příspěvky: 3364
Registrován: ned led 12, 2014 7:41 pm
Lokalita: Hlučín
Bydliště: Hlučín

Re: Ochrana před bleskem

Příspěvek od marko250 »

Čemu to chcete čelit s krabičkou 3x8x6cm :-) :-) :-) :-) ???????!!!!!! Dobrá pojistka má smysl.

https://www.youtube.com/watch?v=8ny3N-smAUc
12.68kWp/JZ-50°/20xChaori 230 ,JV-90°/8xLeapton 650 + <JZ-90° /8xGWL / Sunny Mono 310, regl Midnite Classic 150<89A> , 1x EASUN <80A> a 1x MakeSkyBlue <60A>,baterka 17s 54.4VDC LFP4/784Ah<uloží 42kWh>,měnič XTH 8000-48V špičkově 21kW
kodl69
Příspěvky: 7419
Registrován: sob črc 19, 2014 8:56 pm
Lokalita: severně od Brna
Systémové napětí: 48V
Výkon panelů [Wp]: 8kWp
Kapacita baterie [kWh]: 12kWh
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Ochrana před bleskem

Příspěvek od kodl69 »

Ta krabičkea je jenom "poslední dílek mozaiky" hlavní je robustní pospojování a uvedení na stejný potenciál. A k tomu tyhle krabičky pomůžou. Například stožáry mobilních operátorů dostávají zásahy celkem běžně, a většinou se to obejde i bez výpadku technologie... Tam je to samozřejmě provedeno na jiné úrovni než domácí FV a pod. Ale je důležitý, aby cena ochran nepřesáhla cenu chráněného. Další důležitá součást je revizní zpráva a pojistka, v tom souhlasím.
ostrov skoro 8kWp neustále ve stádiu zrodu: smartshunt(ex WBJR), MPPT150/45, MPPT 250/100(ex midnitesolar 150 clasic lite), 16S a různě P cca 340Ah Winston, MP II 5000,( ex Powerjack 8kW, ex samodomo cca 4kW). 48V DC rozvody a spotřebiče.
kvako1
Příspěvky: 606
Registrován: ned lis 11, 2018 5:18 pm

Re: Ochrana před bleskem

Příspěvek od kvako1 »

Tohle je spíš vtip, přepěťovka za 2 eura, to je asi lepší tam nedat nic.

Teť jsme měli v práci poruchu kuli přepěťovce. škoda cca mega. a to mame přepěťovky s atestem a každá ma byt skoušená.
přepěťovka nedělala nic, prostě se neotevřela a do sistemu uzemění ,zakladu a okoli teklo plne napětí asi tyden. než si všiml nějaký občan že beton je konzistence lávy a zavolal tam hasiče.

jenom pro info: v praci 3000V DC do 2000A
https://forum.mypower.cz/viewtopic.php?f ... &start=300
FVE 17kWp na trackeru, 3xpip5048 3faz, baterie li ion 1160Ah cca 60kWh
Uživatelský avatar
youda
Příspěvky: 3074
Registrován: stř dub 27, 2016 12:12 am

Re: Ochrana před bleskem

Příspěvek od youda »

Kvako1,

pozitivní je že teď se v práci několik let nemusíte bát žížal, ani krtinců. Za mega slušnej odpuzovač havěti :yes:
Youdova ostrovní laboratoř 20kWp: https://youda.mypower.cz
rva
Příspěvky: 3580
Registrován: úte dub 23, 2013 10:21 am
Lokalita: Kousek od Lysé nad Labem
Systémové napětí: 48V
Výkon panelů [Wp]: 46000
Kapacita baterie [kWh]: 40
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Kousek od Lysé nad Labem

Re: Ochrana před bleskem

Příspěvek od rva »

kvako1 píše:Teť jsme měli v práci poruchu kuli přepěťovce. škoda cca mega. a to mame přepěťovky s atestem a každá ma byt skoušená.
Měli jste si koupit tu z Číny - hůř by to nedopadlo.
_______________________________________________________________________
43 kWp, LiFePO4 46 kWh,
EPSolar 60 A/150 V ET6415N + 3x Isolar SM II (5 kW, 450 V, 80 A) + Axpert PIP 5048MS
Uživatelský avatar
Skrat
Příspěvky: 588
Registrován: sob zář 24, 2016 10:39 pm
Lokalita: Veselí nad lužnicí
Systémové napětí: 48V
Výkon panelů [Wp]: 7,38kWp
Kapacita baterie [kWh]: 900Ah
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Veselí nad Lužnicí

Re: Ochrana před bleskem

Příspěvek od Skrat »

Předem se omlouvám za třeba hloupé dotazy.Ale kdo se nezeptá tak nic neví.Začnem od začátku.Panely mám uchycený na konstrukci a ta je propojená 16kou hromosvodným drátem.Svedeno na pásovinu v rohu obytného baráku.Tato uzemňovací páska je zakopaná pod základem a má 4 vývody. To jest na každém rohu baráku jeden.Panely jsou namontovány na sousedící dílně obytného baráku.Vedení od panelů je přivedeno do PVC rozvaděče pod střechou venku na zdi.V rozvaděči mám čtyři odpínače na panely = 2S4P.Odpojovače jsou na - i - pol.Následuje přepěťovka(asi nevhodná ,ale mám jí tam) DC1000V Imp 12KA,Up 3,4KV.Tato přepěťovka je uzemněná 16kou kulatinou a svedena zemí ca 10m do uzemňovací pásky k obytnému baráku.Otázka: mám v tomto rozvaděči rovnou ukostřit - pol co de dál k regulátoru?Vedení k regulátoru je taky 16kou solárním drátem. Děkuji pokračování jak vyřešim tohle zapojení
24V systém. V=1760Wp,Z= 3520Wp.J= 720Wp.Baterky Lion 600Ah celkem.Regulátor 2x6415AN+Must 80A/3000W+1x4415N na jižní stranu.Měnič victron 1200W+350W.Jako záloha olovo šrot. Axpert VP 24/3000W na přebytky.Vše stále ve výstavbě.Začínám stavět 48V systém pro RD.Zatím 7,38kWp jih,Lion 900Ah.Epever 48/2000W na přebytky ,Victron 500W,Epever 5kW
