Konstrukce pro uchycení panelů

Příspěvek od FCC »

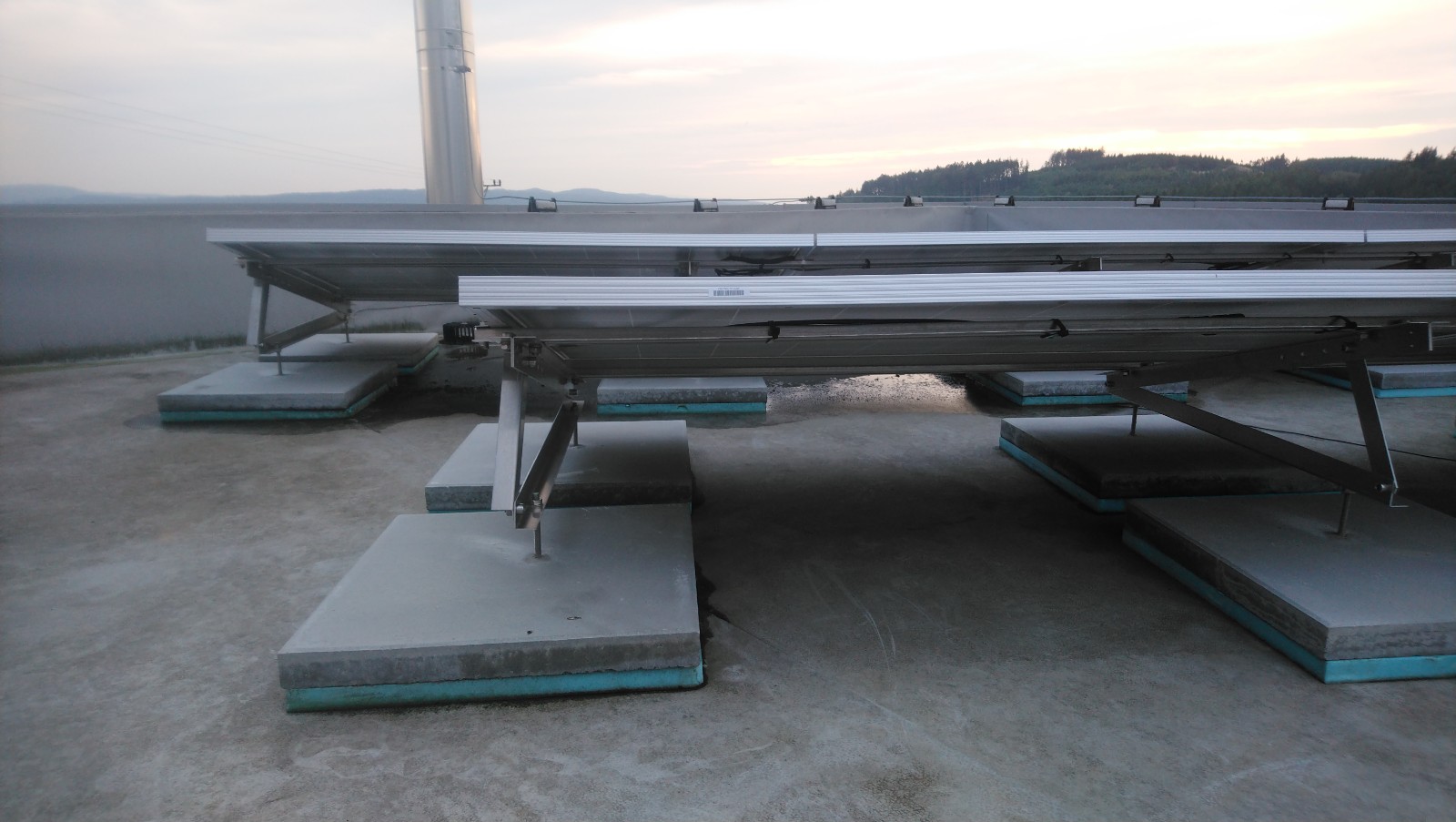

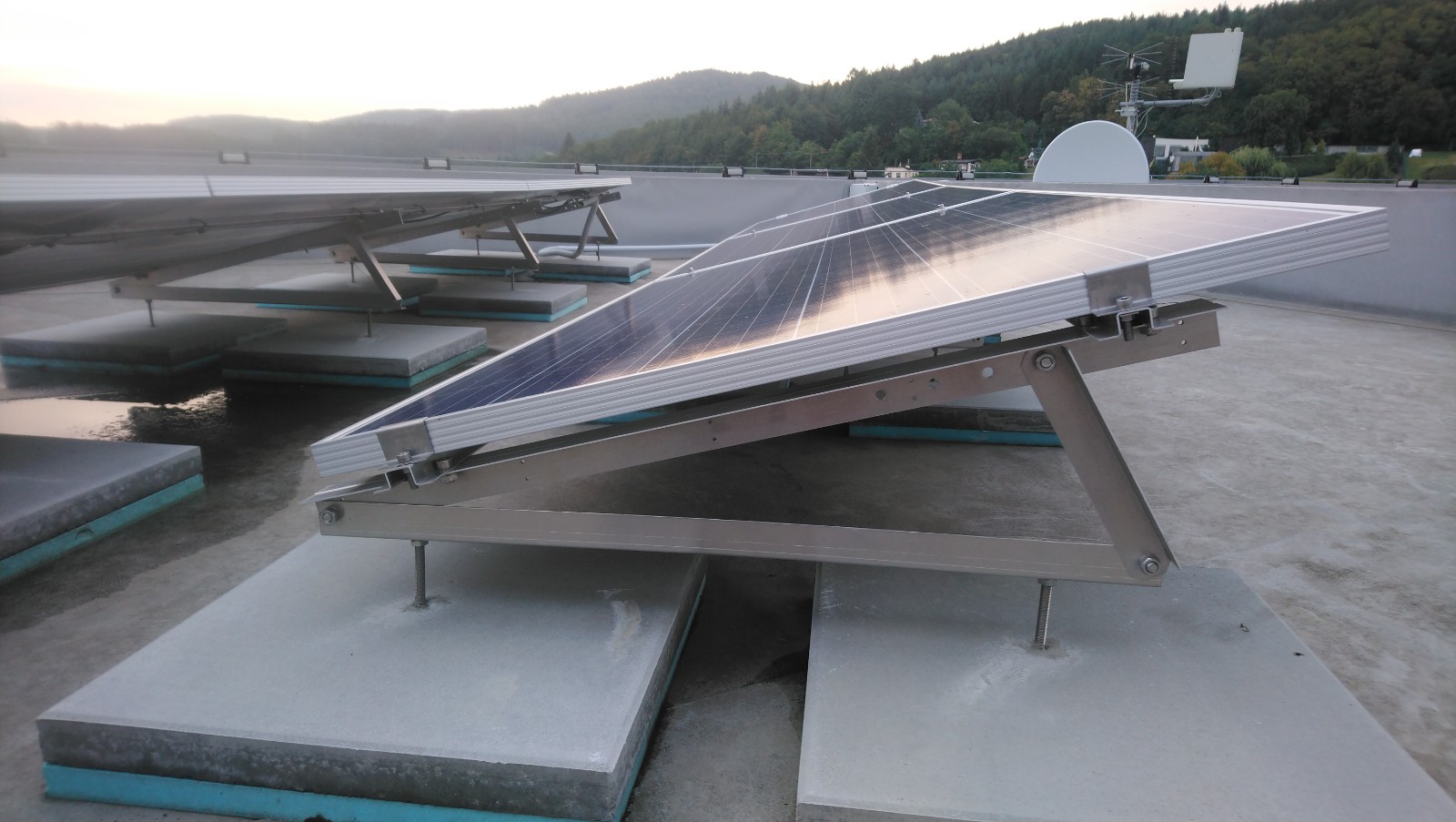

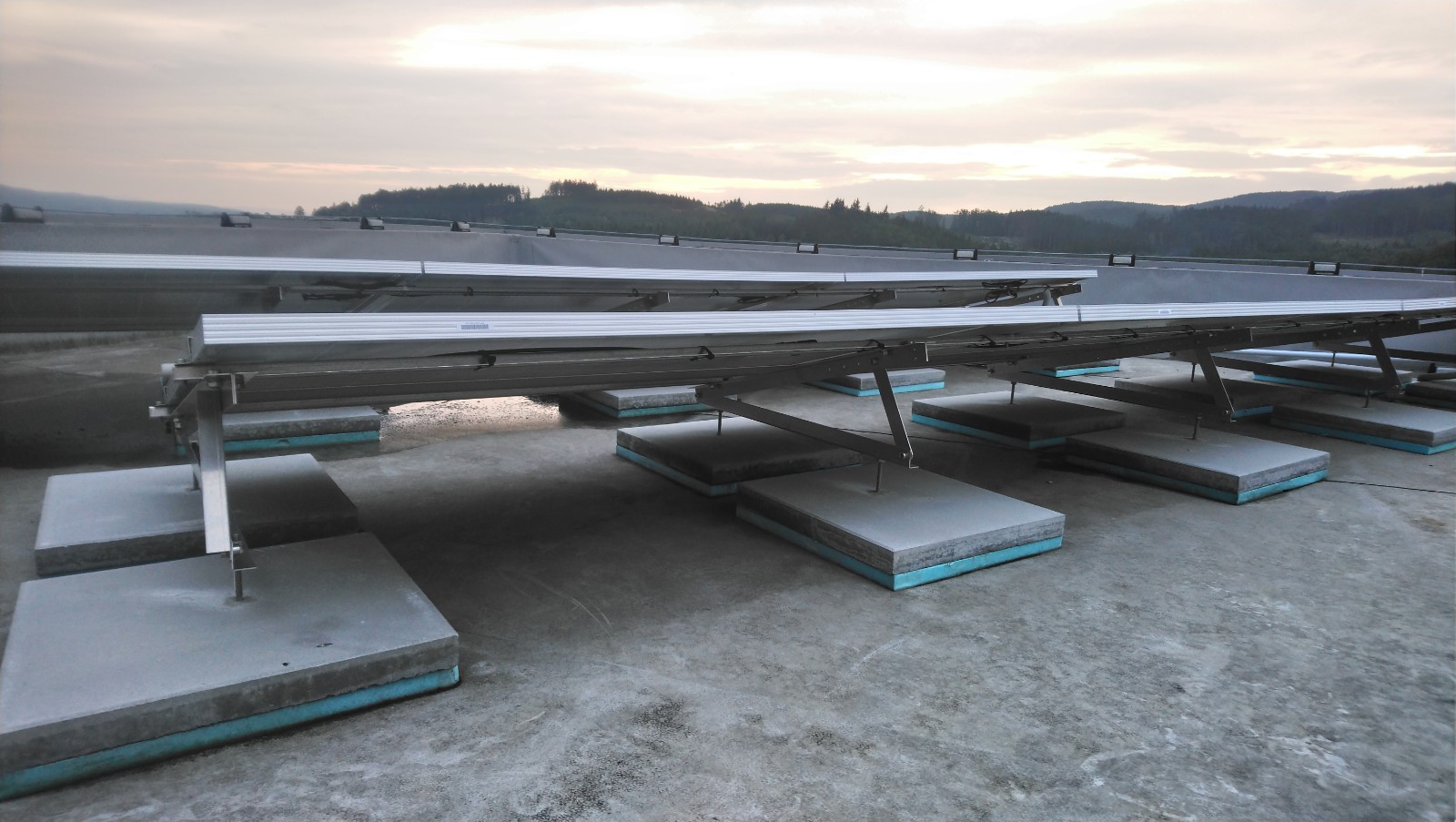

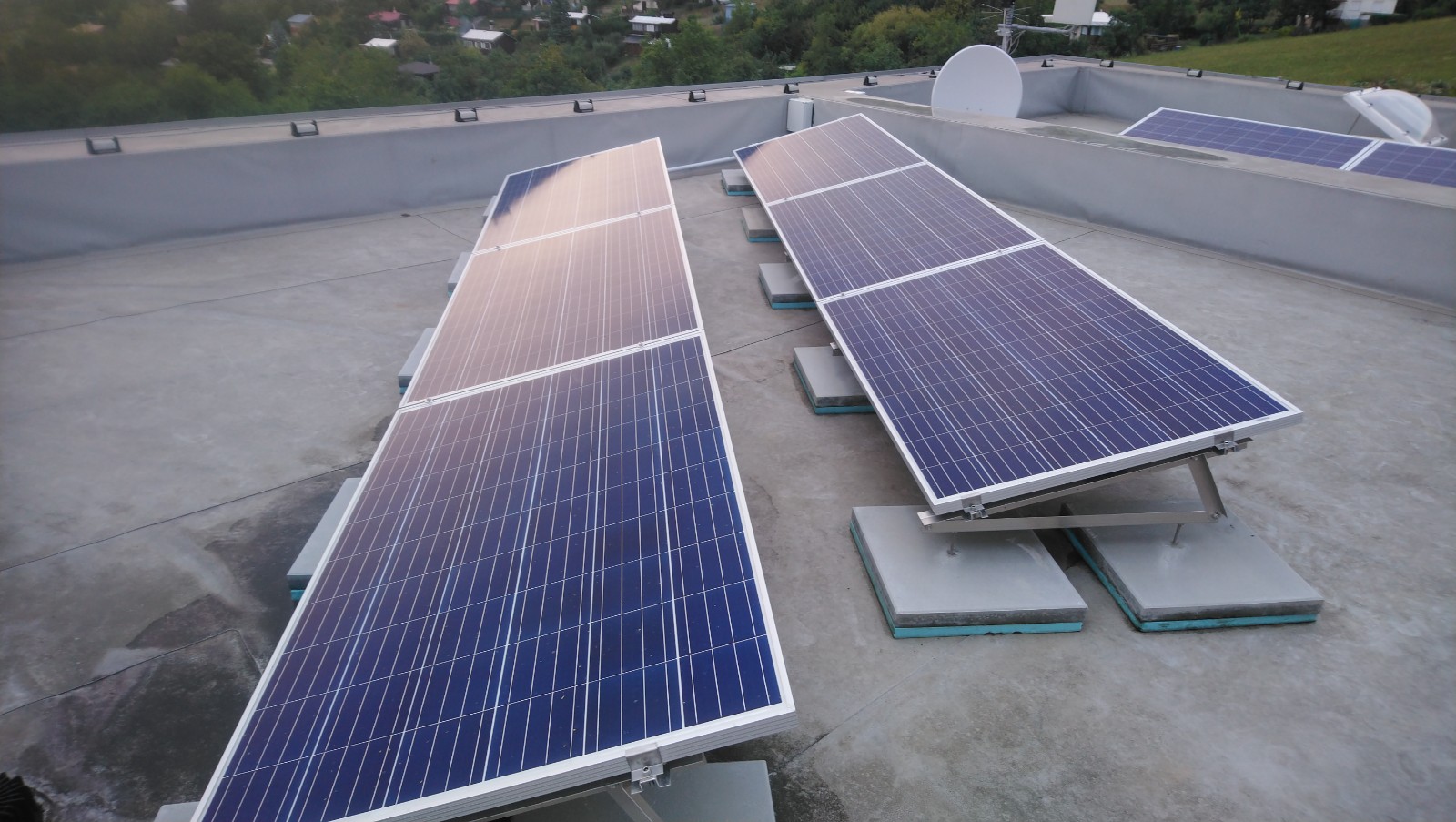

Vážení kolegové,

Tak jako většina z Vás jsem při budování laboratoře ( požiji aktuální termín který zavedl Jouda - díky za to) potýkal se situací jak namontovat panely za střechu ,tak aby to vypadalo co nejvíc pěkně a zároveň nás to nezruinovalo . Profily a systémy komerčních řešení bylo pro mě mimo rozpočet a tak jsem pokusil to vybaslit sám . Výsledek viz foto.
Vzhledem k tomu, že mám kompletní konstrukci vymodelovanou v Solidworks , tak mohu modely nabídnou zájemců ( zdarma) .

Pokud by byl zájem, šlo by to dotáhnout do stavu ,kdy kompletní dokumentace bude v DXF ( DWG) a po drobné úpravě co se týče uzpůsobení rozměrů pro různé výrobce panelů by dotyčný měl kompletní dokumentaci pro výrobu konstrukce, kterou zadá vyrobit do nějaké kooperační firmy. Kterých je v dnešní době mnoho.

S pozdravem

Pavel
Přílohy
Panely 10 kWp; Conext MPPT 150 60 2x; Conext MPPT 600 100 1x, Conext XW+ 8548; Conext Gateway; BYD Battery-Box Premium LVS 11,5kWh
Uživatelský avatar
youda
Příspěvky: 3074
Registrován: stř dub 27, 2016 12:12 am

Re: Konstrukce pro uchycení panelů

Příspěvek od youda »

Tak to je hodně vymazlená konstrukce. Mimochodem, co je ta modrá věc pod dlaždicemi? Nějaká izolace?
Youdova ostrovní laboratoř 20kWp: https://youda.mypower.cz
FCC
Příspěvky: 210
Registrován: čtv říj 16, 2014 8:43 pm

Re: Konstrukce pro uchycení panelů

Příspěvek od FCC »

Díky. Modrá věc je XPS polystyren. Beton se nemůže dát přímo na PVC. Musí tam být dilatační vrstva. Správně by ještě mezi izolací a XPS měla být ještě jedna vrstva fólie, ale na to jsem by upozorněn až bylo vše hotové. Takže někdy příště znova a lépe....
Panely 10 kWp; Conext MPPT 150 60 2x; Conext MPPT 600 100 1x, Conext XW+ 8548; Conext Gateway; BYD Battery-Box Premium LVS 11,5kWh
Uživatelský avatar
lemra79
Příspěvky: 436
Registrován: sob bře 09, 2019 5:30 pm
Lokalita: Usteckoorlicko
Systémové napětí: 48V
Výkon panelů [Wp]: 8800
Kapacita baterie [kWh]: 10?
Bydliště: Usteckoorlicko

Re: Konstrukce pro uchycení panelů

Příspěvek od lemra79 »

Jaký je rozměr toho L profilu? Co je to za profil, na kterém jsou panely?
Jinko 225 W / 6,075 kWp, GWL/Sunny Mono 310Wp / 2,79 kWp, PIP 5048 MG, Fangpusun MPPT150/60TR,
li ion 350 Ah@58V, ICC@rpi3+, celkem instalováno 8,865 kWp, 460 m.n.m.
kvako1
Příspěvky: 606
Registrován: ned lis 11, 2018 5:18 pm

Re: Konstrukce pro uchycení panelů

Příspěvek od kvako1 »

taky by mě zajimalo kde jsi koupil ten omega profil, marně teť takový shánim.
dik
https://forum.mypower.cz/viewtopic.php?f ... &start=300
FVE 17kWp na trackeru, 3xpip5048 3faz, baterie li ion 1160Ah cca 60kWh
FRSO
Příspěvky: 2230
Registrován: ned srp 14, 2011 10:13 pm
Lokalita: poblíž Hodonína
Systémové napětí: >48V
Výkon panelů [Wp]: 7200
Kapacita baterie [kWh]: 9

Re: Konstrukce pro uchycení panelů

Příspěvek od FRSO »

kvako1 píše:taky by mě zajimalo kde jsi koupil ten omega profil, marně teť takový shánim.
dik
Třeba tady mají ty profily Al
https://www.alsap.cz/profil-omega-74-x-25mm-al-p21872
5,4 kWp JJZ 4deg,1,8kWp JV 24deg, do 13.8.2022 bylo 3,6 kWp, MPII 5k, Victron MPPT 250/85-TR, aku 9,45 kWh Lion 15S, BMS 200A, Smart Shunt 500A.
k 7.2.2024 7800kWh
Uživatelský avatar
lemra79
Příspěvky: 436
Registrován: sob bře 09, 2019 5:30 pm
Lokalita: Usteckoorlicko
Systémové napětí: 48V
Výkon panelů [Wp]: 8800
Kapacita baterie [kWh]: 10?
Bydliště: Usteckoorlicko

Re: Konstrukce pro uchycení panelů

Příspěvek od lemra79 »

no, to je asi ono, cenove nic moc. Myslite, ze na strese na tech 30 let obstoji zarovy pozink?
Jinko 225 W / 6,075 kWp, GWL/Sunny Mono 310Wp / 2,79 kWp, PIP 5048 MG, Fangpusun MPPT150/60TR,
li ion 350 Ah@58V, ICC@rpi3+, celkem instalováno 8,865 kWp, 460 m.n.m.
jahodovák
Příspěvky: 1891
Registrován: ned dub 02, 2017 3:45 pm
Lokalita: podhůří Orlických hor
Výkon panelů [Wp]: 7500
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Konstrukce pro uchycení panelů

Příspěvek od jahodovák »

To záleží na tom jak to bude provedené,dříve pozinkovaný plech vydržel dlouho,než se vůbec mohl natřít aby to drželo,dnes ti začne rezatět ještě dříve,než ho dáš na střechu..záleží kdo a jak ho zinkuje...
7,5kWp-
aexpert max 8 kw,power jack 10 kw a cca 45kW LIFE A LION
kvako1
Příspěvky: 606
Registrován: ned lis 11, 2018 5:18 pm

Re: Konstrukce pro uchycení panelů

Příspěvek od kvako1 »

Přesně. zaleží kdo a jak. žárový ano. My jako firma dávame zaruku 30 let na konstrukce žarově zinkované.
Galvanický pozink je tenčí a může se dřív loupat a podobně.
Bohužel vědšina tenkých profilu se dáva galvanicky , žarově by to třeba nepřežili.

u toho hliniku to zas taková řacha není, pokuť nakupuješ na kila tak to jde, je si potřeba uvědomit že, ocelový profil je sice levnější , ale zas 2x těžšší. je potřeba poslat poptávku, vědšinou je pak cena někde jinde, než na netu... do 150 kč za kilo je dobrá cena u alu profilu
https://forum.mypower.cz/viewtopic.php?f ... &start=300
FVE 17kWp na trackeru, 3xpip5048 3faz, baterie li ion 1160Ah cca 60kWh
Uživatelský avatar
youda
Příspěvky: 3074
Registrován: stř dub 27, 2016 12:12 am

Re: Konstrukce pro uchycení panelů

Příspěvek od youda »

Kvako1,

prosím tě, když se něco vyrobí z takto ošetřeného materiálu (žárový, galvanický, atd.), je pak nějaký správný postup jak zabezpečit, aby to nerezlo tam, kde se materiál řezal nebo se do něj vrtalo?
Já si všimnul, že hodně vecí reziví právě kolem děr, spojů, svarů atd.
Youdova ostrovní laboratoř 20kWp: https://youda.mypower.cz
Mikel
Schválený prodejce
Příspěvky: 969
Registrován: pát lis 01, 2013 11:41 pm

Re: Konstrukce pro uchycení panelů

Příspěvek od Mikel »

kvako1 píše:taky by mě zajimalo kde jsi koupil ten omega profil, marně teť takový shánim.
dik
Zde vychazi asi nejlevneji veskere AL prpfily https://www.ehlinik.cz/hlinikove-profil ... 00101.html
Pohodlný nákup značkových baterií a příslušenství na https://mivvy.mypower.cz/
brumlaj
Příspěvky: 2467
Registrován: ned kvě 12, 2013 2:24 pm

Re: Konstrukce pro uchycení panelů

Příspěvek od brumlaj »

youda píše:.... prosím tě, když se něco vyrobí z takto ošetřeného materiálu (žárový, galvanický, atd.), je pak nějaký správný postup jak zabezpečit, aby to nerezlo tam, kde se materiál řezal nebo se do něj vrtalo?
Já si všimnul, že hodně vecí reziví právě kolem děr, spojů, svarů atd.
Správné opracování těchto detailů (ojehlení, dostatečná mezera pro procházející šroub .... ) ale hlavně dostatečný čas pro stabilizaci povrchové vrstvy - několik měsíců po ošetření nevystavovat povětrnostním podmínkám. Toto se dnes nenosí. Vše se dělá na poslední chvíli a musí to být hotovo "včera". Taky je dobré vypozorovat zda se na korodujících částech nezdržuje déle voda (odkapávací plocha, místo styku kde se voda drží povrchovým napětím k více plochám.....
Moudrost nepřichází vždy s věkem, někdy věk přichází sám.
kvako1
Příspěvky: 606
Registrován: ned lis 11, 2018 5:18 pm

Re: Konstrukce pro uchycení panelů

Příspěvek od kvako1 »

youda píše:Kvako1,

prosím tě, když se něco vyrobí z takto ošetřeného materiálu (žárový, galvanický, atd.), je pak nějaký správný postup jak zabezpečit, aby to nerezlo tam, kde se materiál řezal nebo se do něj vrtalo?
Já si všimnul, že hodně vecí reziví právě kolem děr, spojů, svarů atd.
Tohle je celkem problém.
v práci teměř nic neřežeme , vše chodí udělané na míru vyrobené a tedy komplet zinkované.
Pokuť je tam potřebne vrtat a nebo řezat tak se to natíra specialní barvou.
nicro 304
http://www.udrzba.cz/files/110408093044-09.zinek.pdf
da se koupit i ve spreji, lepší je ale natírat. lip to drží.
https://forum.mypower.cz/viewtopic.php?f ... &start=300
FVE 17kWp na trackeru, 3xpip5048 3faz, baterie li ion 1160Ah cca 60kWh
Uživatelský avatar
lemra79
Příspěvky: 436
Registrován: sob bře 09, 2019 5:30 pm
Lokalita: Usteckoorlicko
Systémové napětí: 48V
Výkon panelů [Wp]: 8800
Kapacita baterie [kWh]: 10?
Bydliště: Usteckoorlicko

Re: Konstrukce pro uchycení panelů

Příspěvek od lemra79 »

Mikel píše:
kvako1 píše:taky by mě zajimalo kde jsi koupil ten omega profil, marně teť takový shánim.
dik
Zde vychazi asi nejlevneji veskere AL prpfily https://www.ehlinik.cz/hlinikove-profil ... 00101.html

no právě, už jsem něco takovýho poptával, ale všechno je to okolo +/- 170 Kč/m. Na celou střechu mi toho vychází cca 72 m ...

Z toho důvodu koukám po něčem levnějším, ale pokud by se vědělo, že to fungovat nebude, nebudu dělat kompromisy. Našel jsem třeba tohle, mohlo by to taky stačit.

http://eshop.barevnysvet-lbc.cz/hutni-m ... -1-bm.html

48,45 Kč/m, nevim jak s dopravou. Mam tady v ruce podobnej SDK profil, co má sílu stěny jen 0,5 mm, sice se kroutí. ale nevohnu ho na tom metru.
Jinko 225 W / 6,075 kWp, GWL/Sunny Mono 310Wp / 2,79 kWp, PIP 5048 MG, Fangpusun MPPT150/60TR,
li ion 350 Ah@58V, ICC@rpi3+, celkem instalováno 8,865 kWp, 460 m.n.m.
Mikel
Schválený prodejce
Příspěvky: 969
Registrován: pát lis 01, 2013 11:41 pm

Re: Konstrukce pro uchycení panelů

Příspěvek od Mikel »

U hliniku je podstatna cena za 1kg a ta zde vychazi na 130-140KC/kg.
To je u hlinikovych profilu bezna cena. Zkusim v pondeli poptat cenu na tyto profilu v Rakousku u naseho dodavatele hliniku. Predpokladam, ze cena tam bude nizsi ale nemyslim si, ze to bude o vice jak 20Kc/kg
Pohodlný nákup značkových baterií a příslušenství na https://mivvy.mypower.cz/
rva
Příspěvky: 3414
Registrován: úte dub 23, 2013 10:21 am
Lokalita: Kousek od Lysé nad Labem
Systémové napětí: 48V
Výkon panelů [Wp]: 46000
Kapacita baterie [kWh]: 40
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Kousek od Lysé nad Labem

Re: Konstrukce pro uchycení panelů

Příspěvek od rva »

Musíš brát, že profily z hliníku nejsou spotřební zboží, ale že vydrží navěky a následně je výhodně prodáš do sběru. Já objednával právě na www.ehlinik.cz, kde ty ceny byly nejlepší a za dopravu naposled 660,-Kč. Práce s nimi je příjemná, je to prostě vymakané. Navíc se omezí vznik galvanických článků rám panelu x konstrukce.
_______________________________________________________________________
43 kWp, LiFePO4 46 kWh,
EPSolar 60 A/150 V ET6415N + 3x Isolar SM II (5 kW, 450 V, 80 A) + Axpert PIP 5048MS
Uživatelský avatar
lemra79
Příspěvky: 436
Registrován: sob bře 09, 2019 5:30 pm
Lokalita: Usteckoorlicko
Systémové napětí: 48V
Výkon panelů [Wp]: 8800
Kapacita baterie [kWh]: 10?
Bydliště: Usteckoorlicko

Re: Konstrukce pro uchycení panelů

Příspěvek od lemra79 »

pokud to půjde, klidně to udělám ze spotřebního zboží :-) Nikdo tady nebude na věky, budu rád, když se dožiju uvažované životnosti panelů a jestli ty profily někdo poveze do sběru, tak já určitě ne.
Jinko 225 W / 6,075 kWp, GWL/Sunny Mono 310Wp / 2,79 kWp, PIP 5048 MG, Fangpusun MPPT150/60TR,
li ion 350 Ah@58V, ICC@rpi3+, celkem instalováno 8,865 kWp, 460 m.n.m.
FCC
Příspěvky: 210
Registrován: čtv říj 16, 2014 8:43 pm

Re: Konstrukce pro uchycení panelů

Příspěvek od FCC »

kvako1 píše:taky by mě zajimalo kde jsi koupil ten omega profil, marně teť takový shánim.
dik

Profil je ohnutý z ALMg 2mm plechu. Rozvin se vyseká na vysekávacím lisu a pak ohne na ohraňovacím lisu. Když si to necháš vyrobit, měl by jsi se dodat někde kolem 150Kč/m bez DPH včetně připravených otvorů pro uchycení panelů a sešroubování. Nic se pak nemusí vrtat, řezat, vše je na přesno a člověk to jen poskládá. Konstrukce je navrhnutá pro panely Axitec 275.
Jak jsem psal výše , model konzole je hotový (bez výkresů, Solidworks 2016) . Pokud by byl zájem mohu poslat.

Pavel
Panely 10 kWp; Conext MPPT 150 60 2x; Conext MPPT 600 100 1x, Conext XW+ 8548; Conext Gateway; BYD Battery-Box Premium LVS 11,5kWh
willcz
Příspěvky: 590
Registrován: úte zář 06, 2016 2:52 pm

Re: Konstrukce pro uchycení panelů

Příspěvek od willcz »

Na rychlou sestavu kontrukci pouzivam toto z Hornbachu:
https://www.hornbach.cz/shop/Vario-uhel ... ossType=se
maji bud v pozinku, nebo v komaxitu. dve ruzne tloustky, ruzne delky. Jsou tam vyrazene ovalne diry.
To co ma vydrzet pak jedine z nerezu, co zaplatim vic na materialu, usetrim na povrchovce a vydrzi to podle me vecne.
Jen je vetsi otrava vrtat do toho diry, na to je hlinik zase super.
vla
Příspěvky: 1185
Registrován: čtv bře 12, 2015 10:18 pm
Lokalita: Praha 6
Bydliště: Praha 6

Re: Konstrukce pro uchycení panelů

Příspěvek od vla »

Konstrukci na panely jsem dělal železnou lakovanou, celkem masivní, Al či nerez mi přišlo zbytečné, protože konstrukce je zpravidla panely zakryta a tudíž pod střechou. Samozřejmě každý to tak mít nemusí.
Nemám rád tenhle stát.
