Čínský měřič kapacity baterií

Příspěvek od kybos »

Varování
Měřič kapacity akumulátoru
Měřič kapacity akumulátoru
Nedávno jsem si zakoupil tento měřič kapacity baterií. https://www.ebay.com/itm/18650-Li-ion-L ... 2749.l2649
Přesto, že se v průvodní dokumentaci píše
Maximum support 15V 3A discharged through the discharge voltage and current, itself does not discharge
Maximum capacity statistics support 9999Ah (9999000mAh)
Automatically identify and develop appropriate battery termination voltage can also be manually adjusted
Supported by current: 3.000A 0.001A resolution
Maximum battery capacity range: 9999Ah (1Ah = 1000mAh) greater value by shifting the decimal point to switch, when the display is less than 10Ah X.XXX, as shown above to achieve 10Ah XX.XX, and so on.

nic z uvedeného není pravda.
1.) Měřič standardně umožňuje maximální proud 2A. Při vyšším proudu hlásí chybu překročení meze a nepracuje.

2.) Měřič měří hodnoty kapacity maximálně do 65,53 Ah, což je asi 150 krát menší rozsah než uvádí prodejce. Po dosažení kapacity 65,53 Ah se hodnota na displeji pro zobrazení kapacity dále nemění ale zatěžovací proud zůstane zapnutý, takže celé měření je nutno opakovat, jelikož není známo, kolik náboje se z baterie vybilo.

3.) Pro LiFePO článek plně nabitý na 3,7V automaticky definuje koncové napětí 1,5V (naštěstí to lze ručně přepsat).
15 kWp JJZ + 3x Tristar MPPT60 + Victron 150/100 + 48V LiFePO 850 Ah + UPS 8kW (MPP-Solar 8048 LC) + 4 x nabíječka 1,2 kW (DELTA) Start: 2012
Zajoch
Příspěvky: 50
Registrován: stř čer 29, 2016 12:04 am
Lokalita: podhůří Beskyd
Systémové napětí: 48V
Výkon panelů [Wp]: 4,7kWp
Kapacita baterie [kWh]: 19,2kWh
Chci prodávat energii: NE
Chci/Mám dotaci: ANO

Re: Čínský měřič kapacity baterií

Příspěvek od Zajoch »

nechci ti to vyvracet, třeba máš jinou revizi, nebo kopií, ale mám ten samý dokonce 2.
Odpory z nich tahám 2,5A a když sem je kontroloval, kvůli přesnosti, tak ukazovaly přes 150Ah...

Jak dorazím domů, tak zkusím vytáhnout odkaz na prodejce od kterého sem bral :)
Uživatelský avatar
shuty
Příspěvky: 708
Registrován: ned úno 05, 2017 7:21 pm

Re: Čínský měřič kapacity baterií

Příspěvek od shuty »

mate pravdu obaja. mam 3 kusy tychto meracikov, kazdy od ineho predajcu. dva z nich pracuju ok, taham na nich 2,5 - 2,8A, kapacitu neviem povedat, meral som max 20Ah, jeden sa chova ako pise kybos. Moje doporucenie je objednat od viacerych predajcov po jednom meraciku, neobjednavat tie uplne najlacnejsie a sledovat hodnotenia uzivatelov a rating predajcu. ked meraciky pridu, otestovat ich, ak bude niektory zly hned otvorit spor a dat zle hodnotenie predajcovi, vacsinou vracaju peniaze nazad.
**********
•MPP Solar PIP-5048MK•3.69kWp•18kWh LiFePo4•
Jozef51
Příspěvky: 482
Registrován: stř bře 01, 2017 8:06 am
Bydliště: Rosovice

Re: Čínský měřič kapacity baterií

Příspěvek od Jozef51 »

Zaujimave pre mna by bolo spojenie tohto, samozrejme spravne fungujuceho obvodu, s pasivnym balancerom a indikaciou hornej urovne nabijacieho napatia paralerne spojenych Li-ion clankov. V spojeni s BMS by sa ziskalo niekolko funkcii zaroven, niektore objemne suciastky sa daju vyuzit pre viacero funkcii... Mozno vyuzijem aj to pol kila KU607 ktore opatrujem uz zopar rokov.
kybos, Zajoch, shuty vdaka za informacie.
Uživatelský avatar
Viktor X
Příspěvky: 115
Registrován: čtv črc 16, 2015 12:56 pm
Bydliště: Praha a okolí

Re: Čínský měřič kapacity baterií

Příspěvek od Viktor X »

Zajoch píše:Jak dorazím domů, tak zkusím vytáhnout odkaz na prodejce od kterého sem bral :)
Tak nás nenapínej 8-)
Jozef51
Příspěvky: 482
Registrován: stř bře 01, 2017 8:06 am
Bydliště: Rosovice

Re: Čínský měřič kapacity baterií

Příspěvek od Jozef51 »

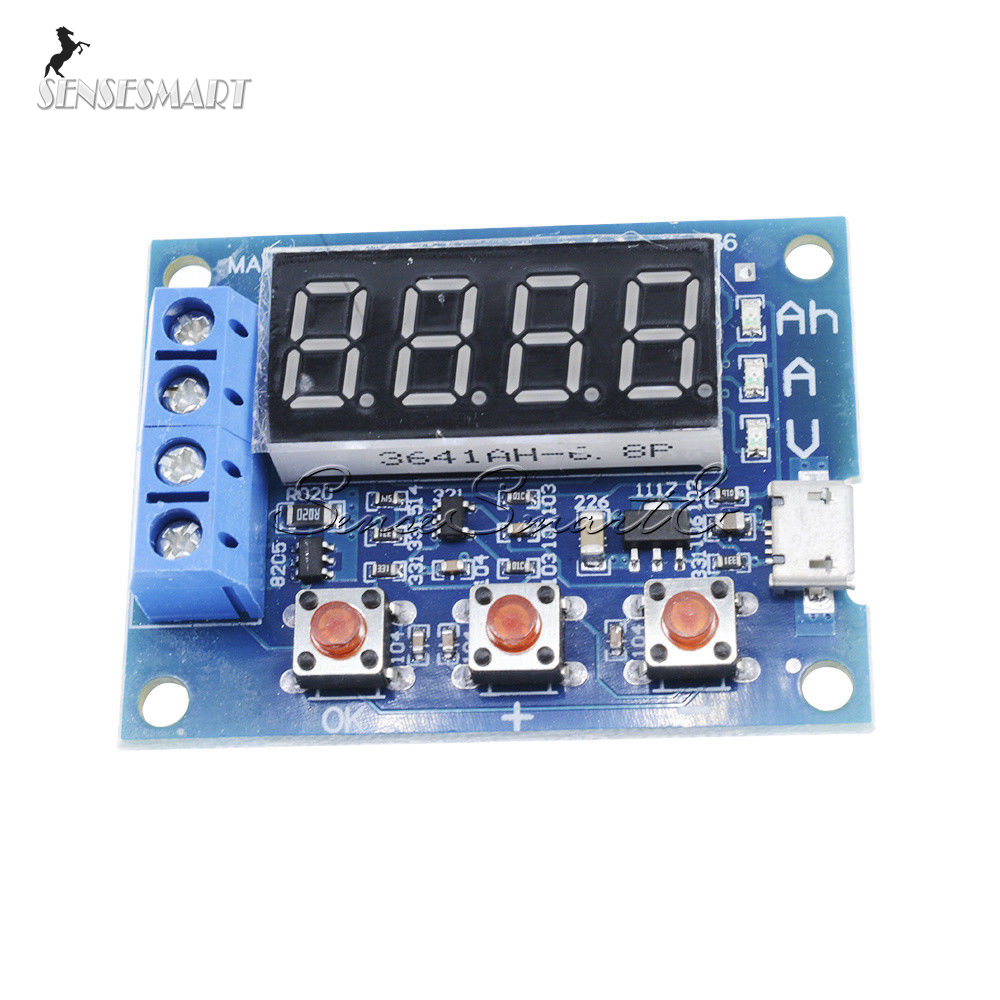

Dostal som na odskusanie dosku meraca kapacity velmi podobnu kybosovej. Oznacenie ZB2L3 V2.1
Kybosov merac nesie oznacenie na hornom okraji dosky
Dosku ZB2L3 som testoval pri troch napajacich napatiach. 4.8 - 5.03 - 5.5V nepozoroval som ziadnu zmenu parametrov. Doska fungovala spolahlivo - jej skutocny odber bol zhruba 25 az 30mA. Pri vybijani akumulatora 6V/200Ah som dosiahol prudy cez 2.9A a meranie kapacity dosiahlo bez problemov 200Ah. Presnos merania neuvadzam - nemam overene meradla. Da sa vsak pocitat zhruba s 5%-ami. Nastavenie koncoveho napatia a ovladanie bez problemov a podla popisu. Chyba pretecenia merania prudu Err4 sa objavuje po dosiahnuti hodnoty vybijacieho prudu cez 3A a je urcena pravdepodovne pretecenim A-metra dosky (pretecenim prevodnika osadaneho mikropocitaca).
Snimaci odpor dosky ma hodnotu 20mOhm odpor spinaca (spinaci MOSFET + snimaci odpor menej ako 30mOhm).
Niektore odkazy na nakup z Aliexpressu (dosku predava velmi vela obchodnikov)
TESTOVANY MERAC KAPACITY
https://www.aliexpress.com/item/ZB2L3-L ... 0000000000
Kybosov MERAC KAPACITY
https://www.aliexpress.com/item/1-2v-12 ... 4c4db13rJD
... a este foto z merania
Zajoch
Příspěvky: 50
Registrován: stř čer 29, 2016 12:04 am
Lokalita: podhůří Beskyd
Systémové napětí: 48V
Výkon panelů [Wp]: 4,7kWp
Kapacita baterie [kWh]: 19,2kWh
Chci prodávat energii: NE
Chci/Mám dotaci: ANO

Re: Čínský měřič kapacity baterií

Příspěvek od Zajoch »

Viktor X píše: Tak nás nenapínej 8-)
Sorráč, úplně sem to vypustil. Tady je odkaz na prodejce. Bral sem od něj už dva kusy, asi s měsíčním odstupem a dobré ;)
http://www.ebay.com/itm/like/2020165194 ... noapp=true
Jozef51
Příspěvky: 482
Registrován: stř bře 01, 2017 8:06 am
Bydliště: Rosovice

Re: Čínský měřič kapacity baterií

Příspěvek od Jozef51 »

Dostal som na test aj Kybosovu dosku meraca kapacity oznacenu HW586. Pracuje do zatazovacieho prudu cca 2A. Potom err4. Jej vyhodou oproti doske ZB2L3 je - ze umoznuje nastavenie vypinacieho napatia v sirsom rozmedzi a neprotestuje ani proti napatiam blizkym startovaciemu napatiu akumulatora.
Zaver - ak Vam staci vybijanie aku do 2A je vhodnejsia HW586. Ak potrebujete vybijanie 3A - treba ZB2L3.
Uživatelský avatar
Lui
Příspěvky: 1232
Registrován: pon srp 08, 2011 3:14 pm
Lokalita: Senec
Systémové napětí: 48V
Výkon panelů [Wp]: cca 35kwp
Kapacita baterie [kWh]: malá
Bydliště: Slovensko

Re: Čínský měřič kapacity baterií

Příspěvek od Lui »

Mam taku otazku ohladom tohoto meraca kapacity,existuje aj na vecsi vybijaci prud? Alebo som len zle hladal :?
málo kwp ::pv:: , 60V 1,2kAh , 15S 600P Lion *batt* + 60V 198Ah Lifepo4 *batt* , 10 x MPPT VT-80 , 4xStuder XTH 8000 vo výstavbe ,
Záloha:180Wp ::pv:: ,12V LiFePO4 60Ah *batt* , epsolar 10 ,victron 350w sinus
rva
Příspěvky: 3598
Registrován: úte dub 23, 2013 10:21 am
Lokalita: Kousek od Lysé nad Labem
Systémové napětí: 48V
Výkon panelů [Wp]: 46000
Kapacita baterie [kWh]: 40
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Kousek od Lysé nad Labem

Re: Čínský měřič kapacity baterií

Příspěvek od rva »

To už asi budou nějaké s bočníkem. Já používám u elektrárny
1. https://www.aliexpress.com/item/DC-6-5- ... 14289.html a protože mám bočník na 3x vyšší proud, musím proteklou energii násobit třemi. Nebo pak
2. https://www.aliexpress.com/item/Hot-sel ... 13859.html, ale to je pro pouhé měření kapacity luxus - i když díky dvěma programovatelným relé by se měření dalo zautomatizovat - například vypnutí zátěže při poklesu napětí pod 2.5 V.
_______________________________________________________________________
43 kWp, LiFePO4 46 kWh,
EPSolar 60 A/150 V ET6415N + 3x Isolar SM II (5 kW, 450 V, 80 A) + Axpert PIP 5048MS
Uživatelský avatar
Lui
Příspěvky: 1232
Registrován: pon srp 08, 2011 3:14 pm
Lokalita: Senec
Systémové napětí: 48V
Výkon panelů [Wp]: cca 35kwp
Kapacita baterie [kWh]: malá
Bydliště: Slovensko

Re: Čínský měřič kapacity baterií

Příspěvek od Lui »

Tak ten v tom prvom odkaze je super,ale ak som to spravne pochopil,tak funguje od 6,5V :( ....Ja by som potreboval nieco na lifepo4 tak by mal byt na mensie napetie,a aby sa to aj vyplo pri povedzme 2,8-3V.Idem nastudovat ten v tom druhom odkaze.Dakujem zatial :)
málo kwp ::pv:: , 60V 1,2kAh , 15S 600P Lion *batt* + 60V 198Ah Lifepo4 *batt* , 10 x MPPT VT-80 , 4xStuder XTH 8000 vo výstavbe ,
Záloha:180Wp ::pv:: ,12V LiFePO4 60Ah *batt* , epsolar 10 ,victron 350w sinus
Uživatelský avatar
abrams
Příspěvky: 2774
Registrován: ned črc 17, 2011 12:19 pm
Lokalita: Brno
Bydliště: Brno

Re: Čínský měřič kapacity baterií

Příspěvek od abrams »

Zdravím ,

k měření kapacit článků (mimo 18650 Li-Ion) používán modelářský nabíječky s rekuperační funkcí :idea: . Ono vypálit rezistorama = vniveč pár Ah se dá , jenže stovky Ah ? To už je pořádná hovadina :uh: . Navíc , dle modelu nabíječky lze *batt* vybíjet proudem klidně 30A s ukončením dle snadného nastavení napětí a samozřejmě s odečtem Ah či mAh :yes: .
Účinnost vybití :arrow: nabití nebývá úžasná , mé Turnigy Rektory se pohybují kolem 60% ;) což je při pohybu 30A z 3,2V do 13V a zpět 30A z 13V do 3,2V víc než přijatelné :D .

K měření malých kapacit *batt* 18650 používám USB power měřáčky za pár drobnejch s doladěnou kalibrací proudu :idea: .

Elektronům zdar *sun*
3,96kWp monokrystalů + 2x regl PCM60X + 24kWh LiFePO4 + 6kW HF sínus měnič , celé na 52V systému .
Chibi v textu vyhrazeny :D
Jozef51
Příspěvky: 482
Registrován: stř bře 01, 2017 8:06 am
Bydliště: Rosovice

Re: Čínský měřič kapacity baterií

Příspěvek od Jozef51 »

Tak ten v tom prvom odkaze je super,ale ak som to spravne pochopil,tak funguje od 6,5V :( ....Ja by som potreboval nieco na lifepo4 tak by mal byt na mensie napetie,a aby sa to aj vyplo pri povedzme 2,8-3V...
Lui, odskusal som jednoduchu nasobicku vybijacieho prudu pre HW586. S malym dvojtranzistorovym adapterom je vybijaci prud do 20A. Koncove vypinacie napatie je pri HW586 neobmedzovane softwerom - to znamena pre obsluhu, ze si mozete nastavit co chcete (ZB2L3 je menej flexibilna). Testovany aku moze mat od 2V do 15V bez problemov.
Ak mate zaujem nakreslim principialnu schemu - hodnoty suciastok treba urcit na zaklade toho ake aku chcete testovat (Pb, LiFePO4, Li-ion4.2V...). Prudovy aj kapacitny udaj z displeja potom treba nasobit desiatimi - ale to urcite nie je problem.
fukuši
Příspěvky: 356
Registrován: úte úno 19, 2013 10:27 pm

Re: Čínský měřič kapacity baterií

Příspěvek od fukuši »

Toto je supr a jde nastavit od 0V.Nemá cenu nic baslit funguje opravdu skvěle.

https://ru.aliexpress.com/item/150W-Con ... autifyAB=0
Uživatelský avatar
abrams
Příspěvky: 2774
Registrován: ned črc 17, 2011 12:19 pm
Lokalita: Brno
Bydliště: Brno

Re: Čínský měřič kapacity baterií

Příspěvek od abrams »

Zdravím ,

pěkný kousek , v rukou sem jej neměl - preferuji neplýtvavá řešení : https://forum.mypower.cz/viewtopic.php?f ... 008#p63726 . Tuningem , přesněji řečeno seřízením jsem zmíněné měřáčky dostal do stavu měření proudu +/- 0,5% důvěryhodného ampérmetru . Po rozbalení byla jejich odchylka -9 až -17% :shock: .

Elektronům zdar *cloud*
3,96kWp monokrystalů + 2x regl PCM60X + 24kWh LiFePO4 + 6kW HF sínus měnič , celé na 52V systému .
Chibi v textu vyhrazeny :D
Uživatelský avatar
ota
Příspěvky: 2298
Registrován: čtv dub 18, 2013 9:37 am
Bydliště: na chaloupce u lesa-Příbramsko

Re: Čínský měřič kapacity baterií

Příspěvek od ota »

abrams píše:Zdravím ,

pěkný kousek , v rukou sem jej neměl - preferuji neplýtvavá řešení :

Elektronům zdar *cloud*
Přesně! Jakmile je na zařízení velký chladič, neřkuli větrák tak to znamená plýtvání energií.
70kWp + 10kW Infinity, 25kWh LiFe
fatter
Příspěvky: 233
Registrován: čtv led 18, 2018 12:11 pm
Lokalita: Bratislava

Re: Čínský měřič kapacity baterií

Příspěvek od fatter »

[quote="fukuši"]Toto je supr a jde nastavit od 0V.Nemá cenu nic baslit funguje opravdu skvěle.

Ako tento merak funguje?Vybija aku a na zaklade poklesu napatia atd vypocita kapacitu?
30xGS55 (1600W)JV a 30xGS55 (1600W)JZ, 6x320W PERC JZ, Axpert 48V 5kW 800Ah gel. olovo, menič 2500W, MPPT 48V40A 300Ah AGM olovo,BMS Victron BMV700,702
fatter
Příspěvky: 233
Registrován: čtv led 18, 2018 12:11 pm
Lokalita: Bratislava

Re: Čínský měřič kapacity baterií

Příspěvek od fatter »

Mam vyskladanu sadu akumulatorov z viacerych typov, dokopy 500Ah pri 48V. Mate nejaky napad, ako odmerat vyslednu kapacitu takejto zostavy? Nejako sa mi nezda ze by sa mi kapacity scitali..
30xGS55 (1600W)JV a 30xGS55 (1600W)JZ, 6x320W PERC JZ, Axpert 48V 5kW 800Ah gel. olovo, menič 2500W, MPPT 48V40A 300Ah AGM olovo,BMS Victron BMV700,702
Uživatelský avatar
abrams
Příspěvky: 2774
Registrován: ned črc 17, 2011 12:19 pm
Lokalita: Brno
Bydliště: Brno

Re: Čínský měřič kapacity baterií

Příspěvek od abrams »

Zdravím ,

osobně praktikuji nejnáročnější metodu , měření každého článku samostatně . Dle měření následně skládám akumulátor by byl +/- vyrovnaný :idea: . Celkovou reálně dostupnou kapacitu a aktuální stav lze měřit třeba tímto měřákem : https://www.ebay.co.uk/itm/100A-wireles ... SwvDpa9BbO
nebo tímto : https://www.ebay.co.uk/itm/100A-coulomb ... SwxalbWfRz

Jsou to novější verze měřáků co používám v solární laboratoři , předpokládám že by měli bejt obdobně přesný ;) .

Elektronům zdar *cloud*
3,96kWp monokrystalů + 2x regl PCM60X + 24kWh LiFePO4 + 6kW HF sínus měnič , celé na 52V systému .
Chibi v textu vyhrazeny :D
fatter
Příspěvky: 233
Registrován: čtv led 18, 2018 12:11 pm
Lokalita: Bratislava

Re: Čínský měřič kapacity baterií

Příspěvek od fatter »

Zakupil som teda ten prvy merak kapacity ale neviem ako ho pouzit, navod pozostaval iba zo schemy zapojenia.Mate niekto s nim alebo podobnym skusenost? dik
30xGS55 (1600W)JV a 30xGS55 (1600W)JZ, 6x320W PERC JZ, Axpert 48V 5kW 800Ah gel. olovo, menič 2500W, MPPT 48V40A 300Ah AGM olovo,BMS Victron BMV700,702
