Trh s regulatormi konecne zacina dobiehat baterie a objavuju sa lacne lithiove solarne regulatory.

Pred casom som objednal z Ciny PWM regulator WINCONG SL02B-30A za cenu menej nez 20USD a chcem sa podelit o skusenosti.

Regulator som nechal cyklovat den v labe, kde som hlavne chcel zistit, ci regulator skutocne vypne nabijanie kedy ma a zvladne 30A.
Hlavnym postrehom z tohoto testovania je, ze regulator reaguje spravne podla nastavenych parametrov, s naslednymi limitaciami:
1. Detekovane napatie je o 0.15 - 0.25 V nizsie nez realne privedene na regulator.
2. Regulator pracuje podla nastavenych parametrov, ale reaguje pomaly - niekedy trva minutu, nez prejde do pozadovanej fazy (stavu) nabijania po dosiahnuti hodnoty.
3. Ma zvlastne fungujuci vystup (load), kde sa nastavuje cas, po ktory ma byt vystup aktivny, ale neviem podla akeho casopriestoru sa to orientuje.
4. Pomerne velka spotreba pri zapnutom vystupe na prazdno (je tam 5V regulator na USB)
5. pre zobrazenie napatia panelov na displayi regulatoru, regulator kompletne odpoji nabijanie (logicke ale da sa to spravit aj lepsie)

Nasledne som postupil k testovaniu s malymi LiFePO4 bateriami (40Ah). Jedna sa o PWM takze panely som volil s nominalnym vystupom ~18V. Cely tyzden bolo slniecko, takze zariadenie uz beriem ako odtestovane.
Nastavenie na 4S-LiFePO4 (3.2-4) som po skusenostiach z labu interne upravil na:
Stop-charging - z 14.4 na 14.1V; Over-discharge-voltage - z 9.4 na 10V (len pre istotu) a v priebehu par dni testovania Over-discharge-recovery-voltage z 11.7 na 13.4 V
Postrehy:
1. realne maximalne napatie na clankoch v momente vypnutia bolo 14.350V (nastavene na 14.1 na regulatore)
2. nepostrehol som Floating aj ked toto nastavenie som ponechal zakladne (13.8 V)
3. opatovne nabijanie zacalo na napati 13.255 V (nastavene na 13.4 + regulator vzdy indikoval menej, takze som ocakaval opatovne nabijanie niekde okolo hodnoty 13.5V)
4. v momente obmedzovania prudu do beterii (vrchol nabijania) regulator zacina pocutelne piskat.

Myslim, ze tento regulator obstal.
FVE1 - 3kW do 48V 7.2kWh LiFe cez 5kW Axpert, FVE2 domcek pre maleho - 0.26kW do 12V 0.5kWh LiFe cez Victron375, termicky ohrev vody 200 l
Uživatelský avatar
shuty
Příspěvky: 708
Registrován: ned úno 05, 2017 7:21 pm

Re: regulátory pro lithium

Příspěvek od shuty »

tento regulator som pouzival uz asi pred jeden a pol rokom na 18650 a bez problemov. presiel som ale zakratko na Wincong SL03-30A ktory ma lcd display, ten pouzivam uz rok k plnej spokojnosti. akurat na nom nepouzivam USB vystup, jeden regulator som odpalil lacnou powerbankou zapojenou do tohoto vystupu.
**********
•MPP Solar PIP-5048MK•3.69kWp•18kWh LiFePo4•
pete
Příspěvky: 72
Registrován: úte srp 04, 2015 9:19 pm

Re: regulátory pro lithium

Příspěvek od pete »

svango píše: 3. Ma zvlastne fungujuci vystup (load), kde sa nastavuje cas, po ktory ma byt vystup aktivny, ale neviem podla akeho casopriestoru sa to orientuje.
Nejspíš to bude odpočítávat čas od doby co spadne napětí na vstupu (od setmění).
Uživatelský avatar
ota
Příspěvky: 2298
Registrován: čtv dub 18, 2013 9:37 am
Bydliště: na chaloupce u lesa-Příbramsko

Re: regulátory pro lithium

Příspěvek od ota »

Výstup load se dá jakkoli naprogramovat.
Původní funkce takových regulátorů bylo venkovní osvětlení.
Takže se dá nastavit aby dodával do load např od západu slunce do rozednení.
Nebo jen určený počet hodin po setmění atp.j
70kWp + 10kW Infinity, 25kWh LiFe
svango
Příspěvky: 169
Registrován: čtv dub 12, 2018 2:44 pm
Bydliště: Trencin

Re: regulátory pro lithium

Příspěvek od svango »

pete píše:
svango píše: 3. Ma zvlastne fungujuci vystup (load), kde sa nastavuje cas, po ktory ma byt vystup aktivny, ale neviem podla akeho casopriestoru sa to orientuje.
Nejspíš to bude odpočítávat čas od doby co spadne napětí na vstupu (od setmění).
Vdaka,
to je mozne. Kratkodobe prerusene PV vstupu nepomohlo, ale dlhodobe odpojenie som nevyskusal.
FVE1 - 3kW do 48V 7.2kWh LiFe cez 5kW Axpert, FVE2 domcek pre maleho - 0.26kW do 12V 0.5kWh LiFe cez Victron375, termicky ohrev vody 200 l
svango
Příspěvky: 169
Registrován: čtv dub 12, 2018 2:44 pm
Bydliště: Trencin

Re: regulátory pro lithium

Příspěvek od svango »

ota píše:Výstup load se dá jakkoli naprogramovat.
Původní funkce takových regulátorů bylo venkovní osvětlení.
Takže se dá nastavit aby dodával do load např od západu slunce do rozednení.
Nebo jen určený počet hodin po setmění atp.j
aha, ono to ma v popise nadpis: Load Working Model, ale popis modelov pre tento typ som nenasiel, a mody starsich modelov regulatoru nesuhlasia s moznostami tohoto.
Dakujem, tu uz sa mam od coho odrazit.

EDIT:
takze google to nakoniec zvladol, vdaka za inputy:
mode 00 znamena operujem celu noc
mode 01-15 je pocet hodin po zotmeni
mode 16 manualny (on-off tlacitkom na regulatore)
mode 24 stabilne on

Dakujem
FVE1 - 3kW do 48V 7.2kWh LiFe cez 5kW Axpert, FVE2 domcek pre maleho - 0.26kW do 12V 0.5kWh LiFe cez Victron375, termicky ohrev vody 200 l
rva
Příspěvky: 3634
Registrován: úte dub 23, 2013 10:21 am
Lokalita: Kousek od Lysé nad Labem
Systémové napětí: 48V
Výkon panelů [Wp]: 46000
Kapacita baterie [kWh]: 40
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Kousek od Lysé nad Labem

Re: regulátory pro lithium

Příspěvek od rva »

No vida, to by se někomu hodilo třeba k tomu, aby klimatizace běžela ještě 3 hodiny po setmění.
_______________________________________________________________________
43 kWp, LiFePO4 46 kWh,
EPSolar 60 A/150 V ET6415N + 3x Isolar SM II (5 kW, 450 V, 80 A) + Axpert PIP 5048MS
svango
Příspěvky: 169
Registrován: čtv dub 12, 2018 2:44 pm
Bydliště: Trencin

Re: regulátory pro lithium

Příspěvek od svango »

Zdravim vospolok,
Necely rok pouzivania a ukazuje sa cinska kvalita, ak ste si niekto zadovazili tento regulator, doporucujem znacne posilit chladic:

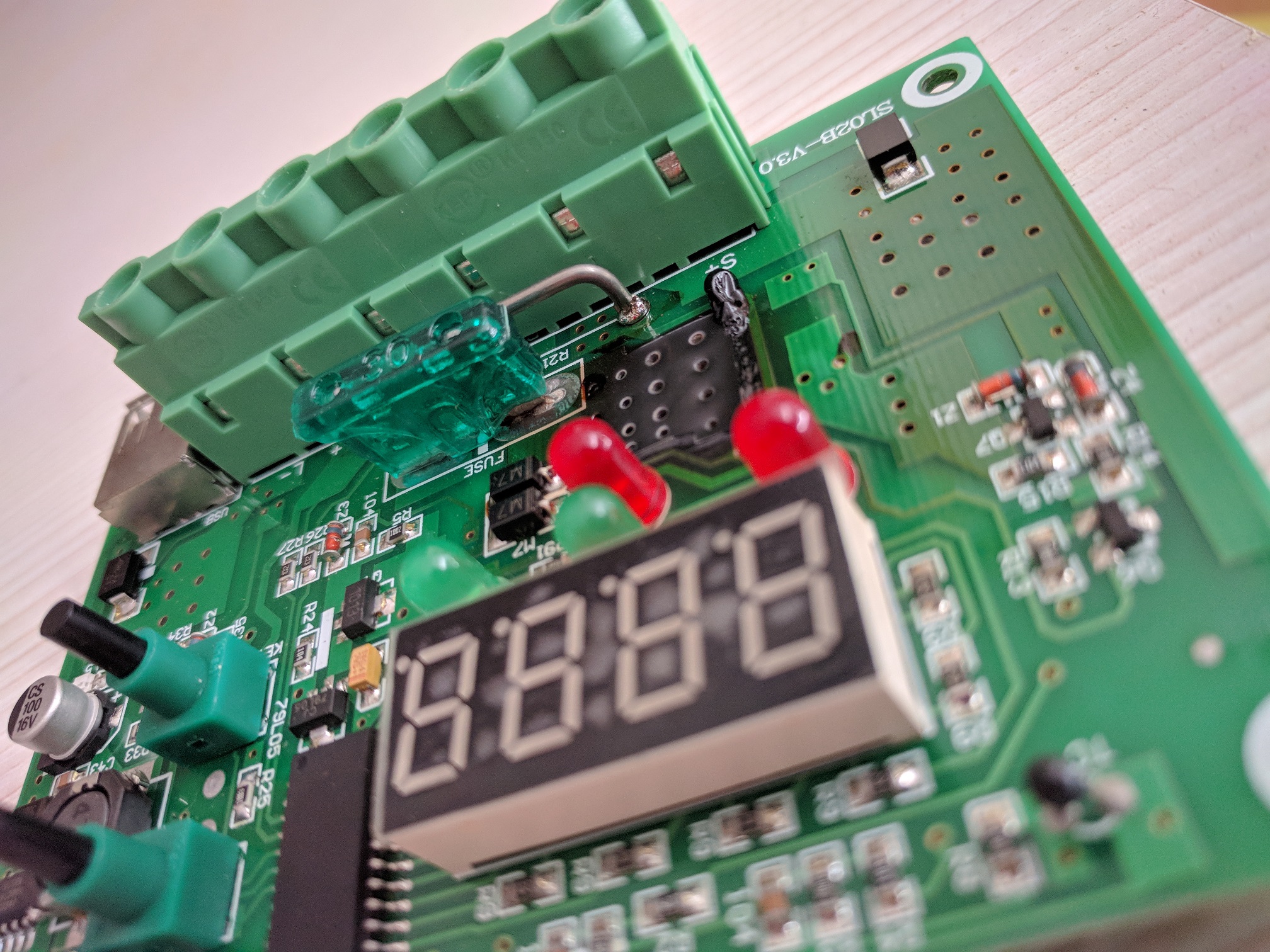

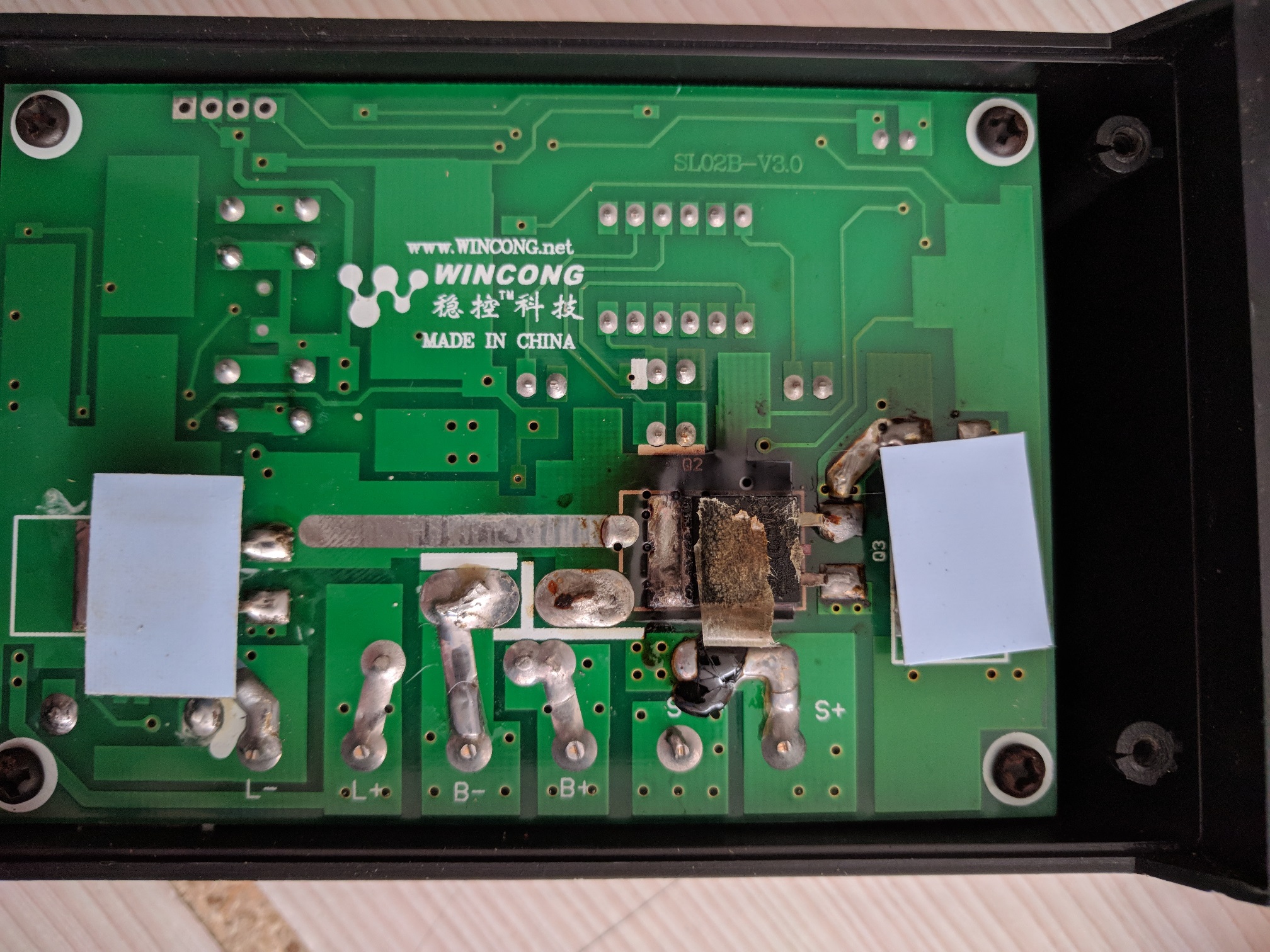

cin tiekol, poistkove puzdro sa tavilo :hell:
samotny chladic je len kus plechu:

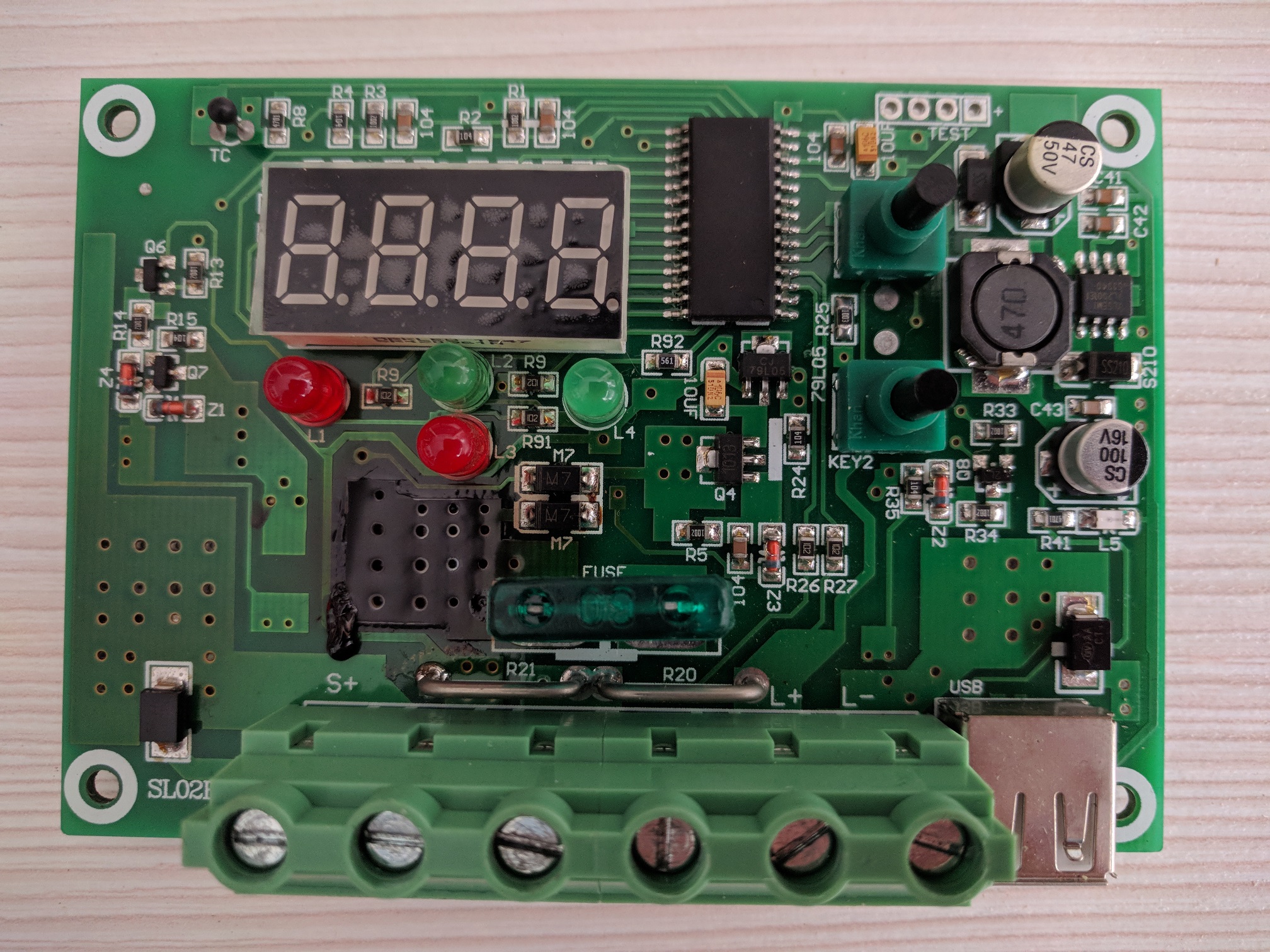

Regulator navzdory tomuto vsetkemu stale bezi. Najprv som mal dojem, ze prebyja olovenu bateriu, ale po premerani vypina spravne. Problemom je, ze teplotny senzor je kompromitovany vysokou teplotou okolia. (na obrazku je nad displayom oznaceny TC)

Regulator bol povodne pouzivany na nabijanie LiFePO4, ale neskor presiel na olovo. Je to 30A verzia, maximalne hodnoty, ktore potreboval uregulovat su: napatie 22V naprazdno; prud 16A, spolu vsak nie viac ako 280W
FVE1 - 3kW do 48V 7.2kWh LiFe cez 5kW Axpert, FVE2 domcek pre maleho - 0.26kW do 12V 0.5kWh LiFe cez Victron375, termicky ohrev vody 200 l
Uživatelský avatar
NOPARasito
Příspěvky: 2612
Registrován: čtv črc 19, 2018 12:14 am
Bydliště: Vidiek, Trhanova Lhota

Re: regulátory pro lithium

Příspěvek od NOPARasito »

Chladic je ta rovna deska????
A dle součástek klasika PWM?
svango
Příspěvky: 169
Registrován: čtv dub 12, 2018 2:44 pm
Bydliště: Trencin

Re: regulátory pro lithium

Příspěvek od svango »

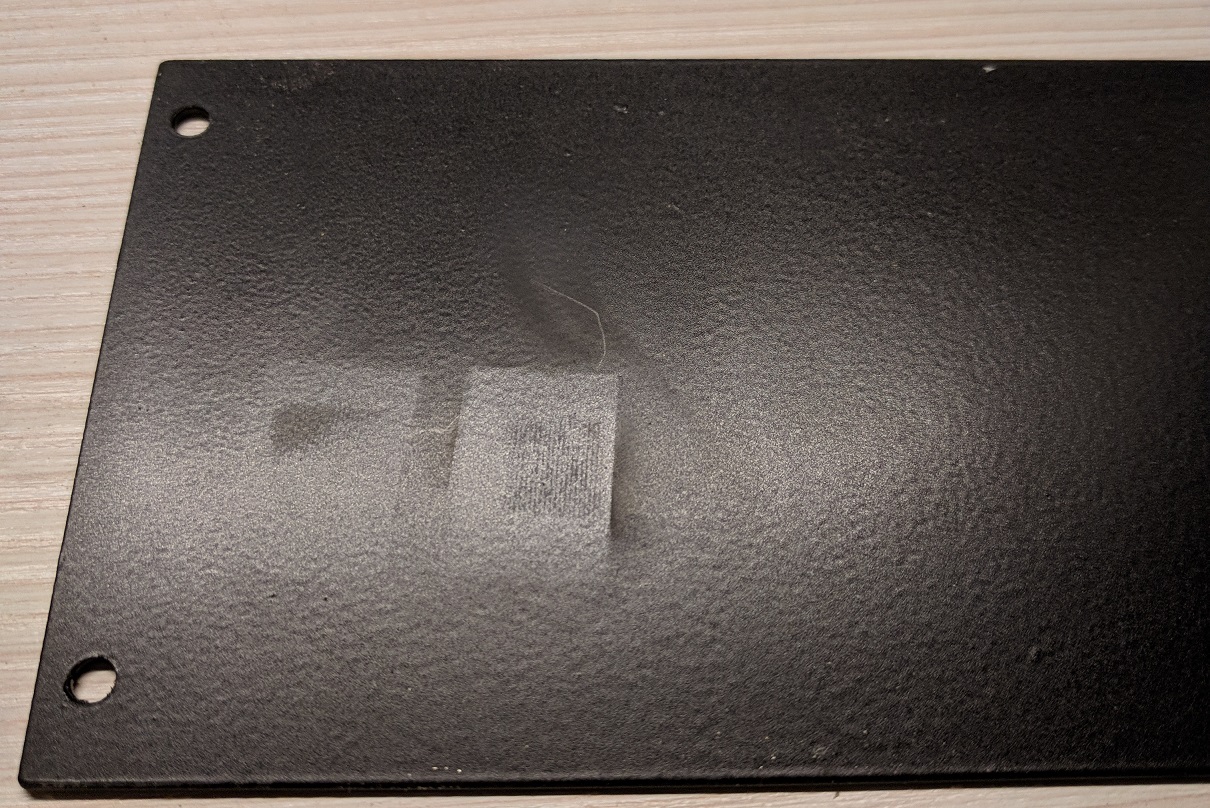

ano, oboje spravne, PWM a "chladic" je ta deska. Aby neskorodovala je nastriekana vrstvou tepelne izolujucej farby ::facepalm::
FVE1 - 3kW do 48V 7.2kWh LiFe cez 5kW Axpert, FVE2 domcek pre maleho - 0.26kW do 12V 0.5kWh LiFe cez Victron375, termicky ohrev vody 200 l
Uživatelský avatar
NOPARasito
Příspěvky: 2612
Registrován: čtv črc 19, 2018 12:14 am
Bydliště: Vidiek, Trhanova Lhota

Re: regulátory pro lithium

Příspěvek od NOPARasito »

Hm, to zkopirovali z MPPT snad ne???
Uživatelský avatar
shuty
Příspěvky: 708
Registrován: ned úno 05, 2017 7:21 pm

Re: regulátory pro lithium

Příspěvek od shuty »

ahojte. pridam aj ja skusenost s SL03-30A, doteraz bezal ok s dvoma 170w 72 clankovimi panelmi. teraz som namiesto nich zapojil dva 60 clankove 250w panely, prud som videl max cca 18A. teplota zacala rychlo stupat a regulator odpaja zataz aj nabijanie pri 65°C. takze sa budem musiet pozriet na to chladenie aj ja. regulatory mam dva, oba 30 amperove jeden vsak nema pouzivany vystup na zataz no aj tam teplota vystupala kusok nad 60°C. tento model ma uz chladic z hliniku a rebrovany.
**********
•MPP Solar PIP-5048MK•3.69kWp•18kWh LiFePo4•
kodl69
Příspěvky: 7452
Registrován: sob črc 19, 2014 8:56 pm
Lokalita: severně od Brna
Systémové napětí: 48V
Výkon panelů [Wp]: 8kWp
Kapacita baterie [kWh]: 12kWh
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: regulátory pro lithium

Příspěvek od kodl69 »

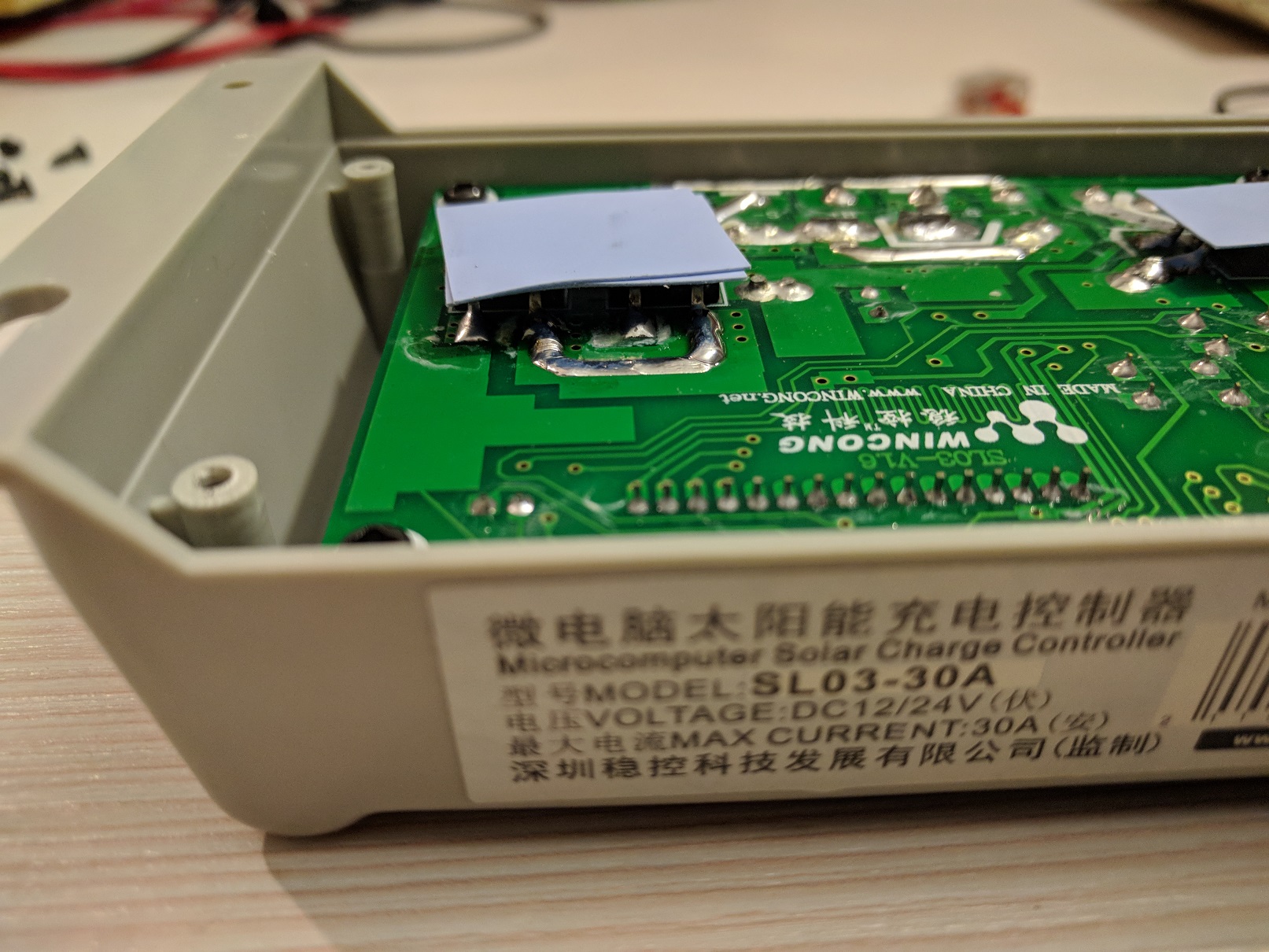

Spíš je potřeba se podívat, jak dosedá chladicí ploška tranzistoru na chladič, když ne moc dobře, tak tam dát nějakou teplovodivou pastu, v číně se taky objevila móda dávat tranzistory na chladič bakelitem, ne kovovou ploškou, to nechladí prakticky vůbec...
ostrov skoro 8kWp neustále ve stádiu zrodu: smartshunt(ex WBJR), MPPT150/45, MPPT 250/100(ex midnitesolar 150 clasic lite), 16S a různě P cca 340Ah Winston, MP II 5000,( ex Powerjack 8kW, ex samodomo cca 4kW). 48V DC rozvody a spotřebiče.
Uživatelský avatar
shuty
Příspěvky: 708
Registrován: ned úno 05, 2017 7:21 pm

Re: regulátory pro lithium

Příspěvek od shuty »

kodl69 píše:Spíš je potřeba se podívat, jak dosedá chladicí ploška tranzistoru na chladič, když ne moc dobře, tak tam dát nějakou teplovodivou pastu, v číně se taky objevila móda dávat tranzistory na chladič bakelitem, ne kovovou ploškou, to nechladí prakticky vůbec...
je to tak ako pises, budem to musiet rozobrat a pozriet sa tomu na zubok ;)
**********
•MPP Solar PIP-5048MK•3.69kWp•18kWh LiFePo4•
svango
Příspěvky: 169
Registrován: čtv dub 12, 2018 2:44 pm
Bydliště: Trencin

Re: regulátory pro lithium

Příspěvek od svango »

Shuty,

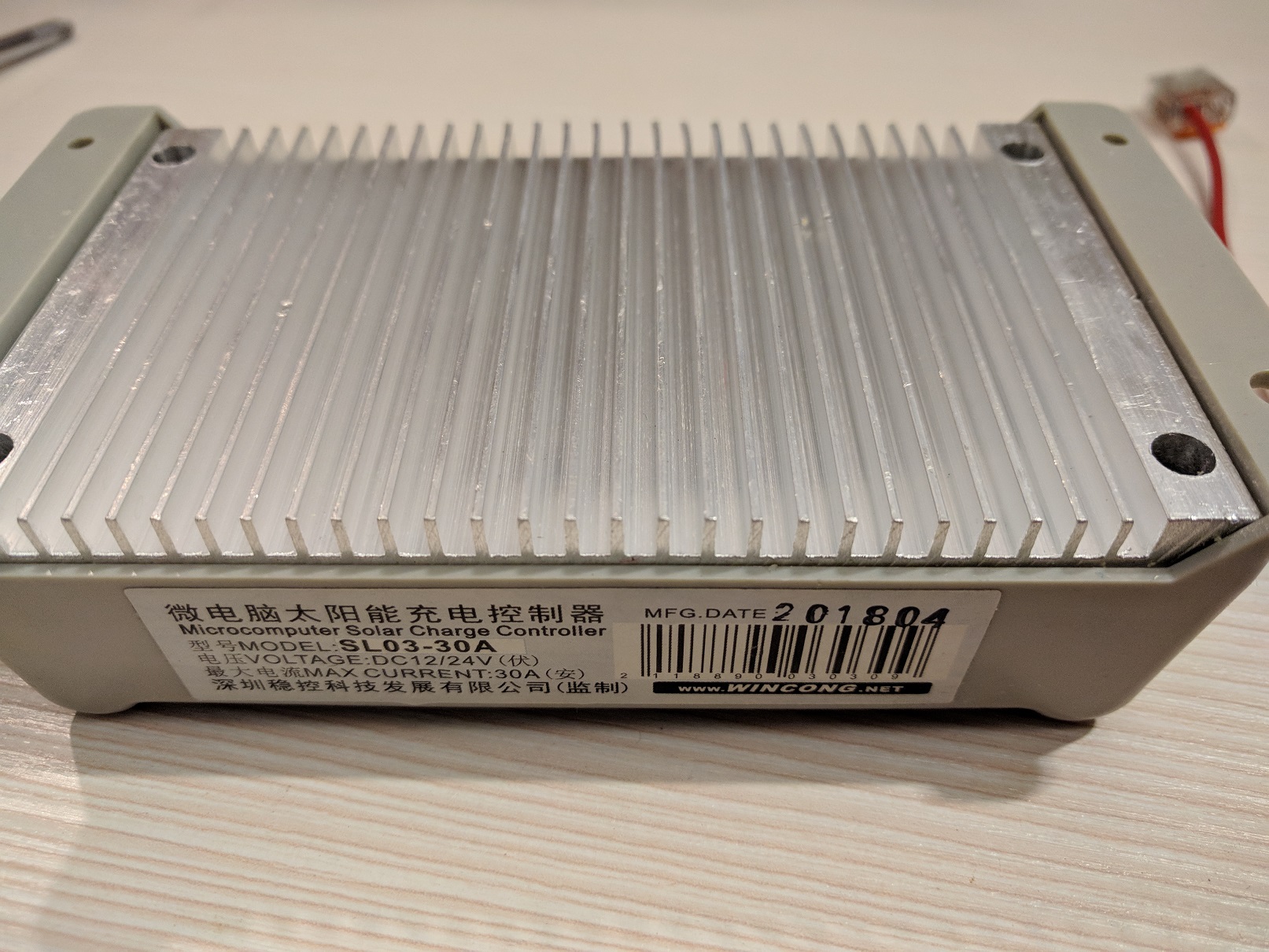

neviem ci potesim, ci nie, SL03 je na tom podstatne lepsie. Hlinikovy rebrovany chladic uz plni svoju ulohu, napriek tomu sa ale doska prehrieva. Ani zdaleka sa nepecie ako v pripade SL02, ale cin je aj tak roztaveny okolo toho fetu. Po rozobrani mozem povedat, ze jemnou nevyhodou SL03 je, ze ma dva vykonove tranzistory blizsie u seba nez SL02.
chladic uz je skutocnym chladicom:
FVE1 - 3kW do 48V 7.2kWh LiFe cez 5kW Axpert, FVE2 domcek pre maleho - 0.26kW do 12V 0.5kWh LiFe cez Victron375, termicky ohrev vody 200 l
Matess
Příspěvky: 1537
Registrován: pon zář 09, 2013 5:16 pm
Lokalita: Šumperk
Bydliště: Šumperk

Re: regulátory pro lithium

Příspěvek od Matess »

je to obecne neduh pwm regulatoru... dokud jsou baterie nenabite, tak se pwm prakticky nekona a mosfety jsou pokud vim otevrene. V tomto stavu by to moc hrat nemelo. V momente kdy je potreba snizovat vykon aby se baterie neprebila zacina fungovat pwm a kdyz to rizeni tech mosfetu neni moc dobre, tak prechodove stavy zpusobi ze vetsina ztratoveho tepla rozdilu napeti mezi baterii a panelem je na nich. PWM regulator muze byt dobra vec, ale napeti panelu nesmi byt o moc vyssi nez napeti baterie... idealne Vmppp na ~90% napětí baterie a Voc na ~110% napětí baterie...
kodl69
Příspěvky: 7452
Registrován: sob črc 19, 2014 8:56 pm
Lokalita: severně od Brna
Systémové napětí: 48V
Výkon panelů [Wp]: 8kWp
Kapacita baterie [kWh]: 12kWh
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: regulátory pro lithium

Příspěvek od kodl69 »

to svango: z obrázku není patrné, jestli je k chladiči přitlačená kovová ploška nebo bakelit. Dobrý je taky ověřit, jestli ten chladič doopravdy dosedá na tranzistory, pročpak jsou asi ty izolační podložky dvě na sobě... je lepší podložit desku, než dávat dvě podložky na sebe pro nějakej přítlak.
ostrov skoro 8kWp neustále ve stádiu zrodu: smartshunt(ex WBJR), MPPT150/45, MPPT 250/100(ex midnitesolar 150 clasic lite), 16S a různě P cca 340Ah Winston, MP II 5000,( ex Powerjack 8kW, ex samodomo cca 4kW). 48V DC rozvody a spotřebiče.
svango
Příspěvky: 169
Registrován: čtv dub 12, 2018 2:44 pm
Bydliště: Trencin

Re: regulátory pro lithium

Příspěvek od svango »

Pardon, nechcel som odliepat tie podlozky. Samozrejme, ze to dosada bakelitom, kovova cast je napajkovana na plosak, rovnako ako v prvom pripade. Tranzistor je totizto DPACK (TO252) a vyuziva zadnu teploodvadzaciu stranu ako nozicku kolektoru.
Kazdopadne je potreba to chladenie posilit, ale nemam zatial vyhutane ako presne. Nebude lepsie tranzistor uplne vyhodit a nahradit inym s formatom na naskrutkovanie na chladic?
Dalsia moznost pridat nutene chladenie ventilatorom, tu by sa dal dobre vyuzit ten 5V USB vystup, pripadne zopnut ventilator, ked bude na paneloch napatie.
Nejaka skusenost s lepenymi chladicmi? Na obratenu stranu plosaku by sa dalo nalepit nejeke to minichladidlo ako sa predavaju pre Raspberry Pi.

Matess ako pises, ten rozriel napati konci teplom na tranzistore. Pouzivam s tym panel 2x paralelne 130W MONO 36 clankov, Voc=21V, Vpm=17.5V, Isc=7.87A. Takze potenciale idealny panel pre PWM.
FVE1 - 3kW do 48V 7.2kWh LiFe cez 5kW Axpert, FVE2 domcek pre maleho - 0.26kW do 12V 0.5kWh LiFe cez Victron375, termicky ohrev vody 200 l
kodl69
Příspěvky: 7452
Registrován: sob črc 19, 2014 8:56 pm
Lokalita: severně od Brna
Systémové napětí: 48V
Výkon panelů [Wp]: 8kWp
Kapacita baterie [kWh]: 12kWh
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: regulátory pro lithium

Příspěvek od kodl69 »

Jasně, chápu. Já bych to řešil tak, že bych přes tranzistor napájel U z měděnýho plíšku, a to přes izolační teplovodivou podložku přitiskl k chladiči. Tím se to sice o cca 1mm zvýší, ale CU plech tl. 0,8mm bude určitě převádět teplo na chladič líp, než ten bakelit. Teplovodivá podložka klidně od číňana nebo z TME bude i s tou nejmizernější přestup tepla na chadič o řád lepší než z bakelitu, to je fakt debilita na n-tou. A hlavně je to hned hotový. Já měl nějakou starší verzi, kde jsou mosfety TO220, ohnutý tak, aby k chladiči byly kovovou stranou. I ten číňan se snaží minimalizovat náklady za každou cenu...
ostrov skoro 8kWp neustále ve stádiu zrodu: smartshunt(ex WBJR), MPPT150/45, MPPT 250/100(ex midnitesolar 150 clasic lite), 16S a různě P cca 340Ah Winston, MP II 5000,( ex Powerjack 8kW, ex samodomo cca 4kW). 48V DC rozvody a spotřebiče.
Uživatelský avatar
shuty
Příspěvky: 708
Registrován: ned úno 05, 2017 7:21 pm

Re: regulátory pro lithium

Příspěvek od shuty »

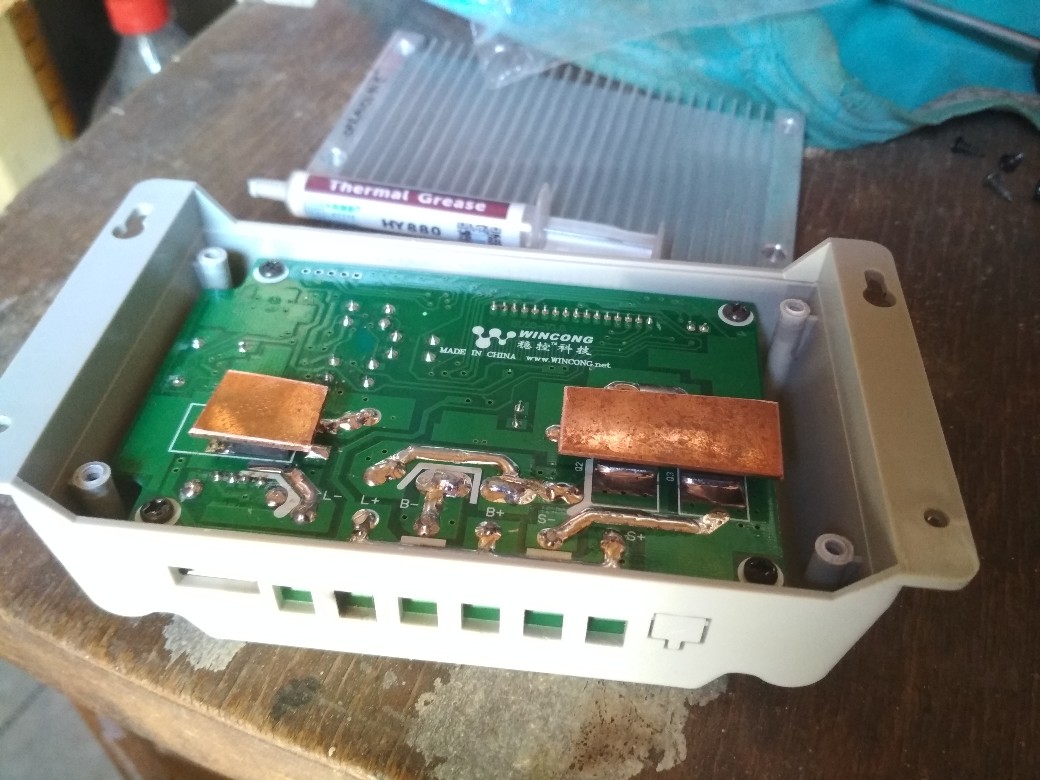

Tak som upravil SL03-30A. na fety isiel Cu plech cez teplovodivu pastu a na to chladic tiez na pastu. vysledok je taky ze to moc nepomohlo. regulator sa zohrial na 65°C a nasledne vypinal a zapinal ako aj pred tym. mam na nom 2x250w, tieklo nim poobede cca 13A ked vypinal. asi skusim dat na chladic ventilator.
