uprava boileru

Příspěvek od lzahradil »

Zdravim,
dostal se ke me novy boiler u ktereho jsem provedl upravu telesa tak aby byl schopen ohravat vodu z dvou menicu.
Zjednodusene receno, teleso ma nyni misto 2 svorek (N + L) svorky 3. Tedy N + L1 a L2.
Ted tu badam jak jej zapojit abych pokud mozno vyuzil i tepelnou pojistku a termostat.
Tepelna pojistka by teoreticky vyuzit sla. Aktualne odpina oba kontakty N a L. Ja bych na kontakt kde byl puvodne N pripojil fazi z druheho menice (L2).
Podle schematu by to problem bejt snad nemel. Nulak by byl natvrdo, nemelo by nicemu vadit a obe faze by byly skrze tepelnou pojistku a v pripade selhani obsluzne techniky by byly obe odepnute.
Pokud mi neco v me teorii funkcnosti brani, opravte me.
Druhou veci je termostat. Ten ma ovsem jen 2 svorky. Jedna vstup faze a druha vystup. Napada mi varianta dat na nej stykac. Ten ale nemam a rad bych to udelal z takzvanych suplikovych zasob.
Pokud by to neslo jednoduse vyresit, vyradim jej a bude to hlidane jen tepelnou pojistkou. Beztak bych mel termostat nastaven na maximum.
Na vstupu L1 a L2 pak budou SSR rele napojene na vytezovace.

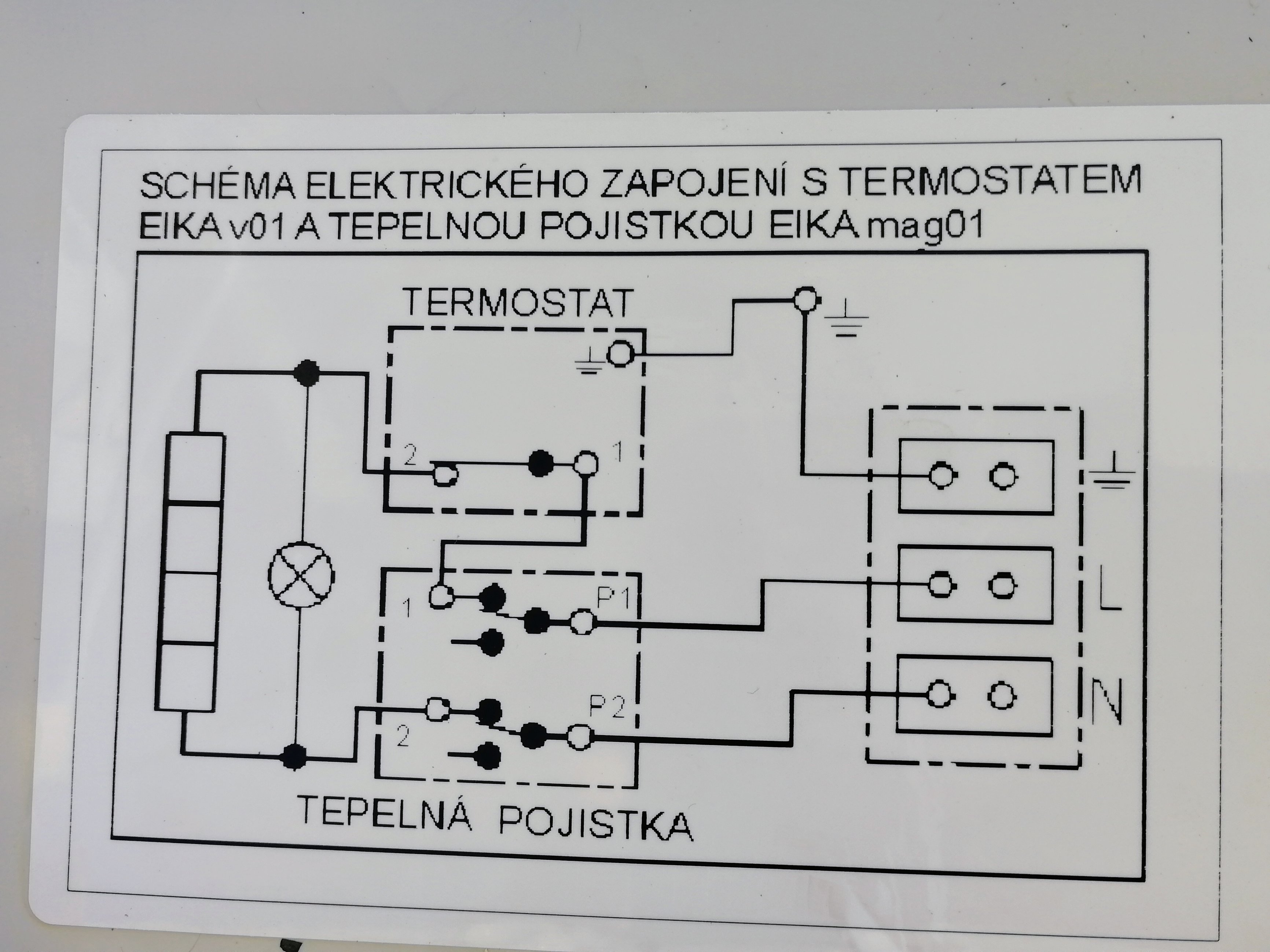

schema boiler.jpg
schema boiler2.jpg
FVE 5,84kWp [Axpert 5048MK - LiFePO4 580Ah@48V (zatím) | 3x Axpert MSXE 2400W - NiCd 800Ah@24V]
kodl69
Příspěvky: 7559
Registrován: sob črc 19, 2014 8:56 pm
Lokalita: severně od Brna
Systémové napětí: 48V
Výkon panelů [Wp]: 8kWp
Kapacita baterie [kWh]: 12kWh
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: uprava boileru

Příspěvek od kodl69 »

jestli je to boiler DZD, tak není problém do šachty pro termostaty dát dvě tepelné pojistky a dva termostaty. Už to tak provozuju víc než rok, jednu část mám na 230V a druhou na 90V. Předpokládám, že tepelná pojistka má dva kontakty kvůli vyšší spolehlivosti vypnutí, výrobce to tak nědělá sám o sobě, ale kvůli platné legislativě, jistě by byla s jedním kontaktem levnější. Vyřadit provozní termostat taky nepovažuju za dobrej nápad... Pak to chce ještě nefunkční přetlakovej ventil a může to dopadnout jako na hotelu někde v severních čechách - letitej velkej boiler, bez odběru TUV a několik mrtvejch http://www.tlakinfo.cz/t.py?t=2&i=499 a nebo http://tn.nova.cz/clanek/zpravy/regiona ... -plyn.html - titulek je samozřejmě fake, jak je u této Tv stanice zvykem...
ostrov skoro 8kWp neustále ve stádiu zrodu: smartshunt(ex WBJR), MPPT150/45, MPPT 250/100(ex midnitesolar 150 clasic lite), 16S a různě P cca 340Ah Winston, MP II 5000,( ex Powerjack 8kW, ex samodomo cca 4kW). 48V DC rozvody a spotřebiče.
josse
Příspěvky: 1175
Registrován: úte úno 14, 2017 9:35 pm

Re: uprava boileru

Příspěvek od josse »

Naprostý souhlas s kodl69. Tepelná pojistka by navíc měla po vypnutí vyžadovat stisk tlačítka. Není to provozní spínač.
15x GWL Poly 300Wp 72 cells, 1-2x Axpert MKS 48V 4000W, 3x80P14S 18650 (~640Ah/34kWh), https://emoncms.trenet.org/dashboard/view?id=3, https://solarforum.cz/
Uživatelský avatar
tomas
Příspěvky: 2579
Registrován: pon bře 07, 2011 11:05 am
Bydliště: Třinec

Re: uprava boileru

Příspěvek od tomas »

Pojistný termostat podle předpisů na tepelných spotřebičích musí rozpínat všechny pracovní vodiče. Tedy i nulák pokud tam je. Otázka je když by to bylo zapojeno jako pro TNC síť potom je to i ochranný vodič a ten se vypínat nesmí.
