Vytěžovač

Příspěvek od kybos »

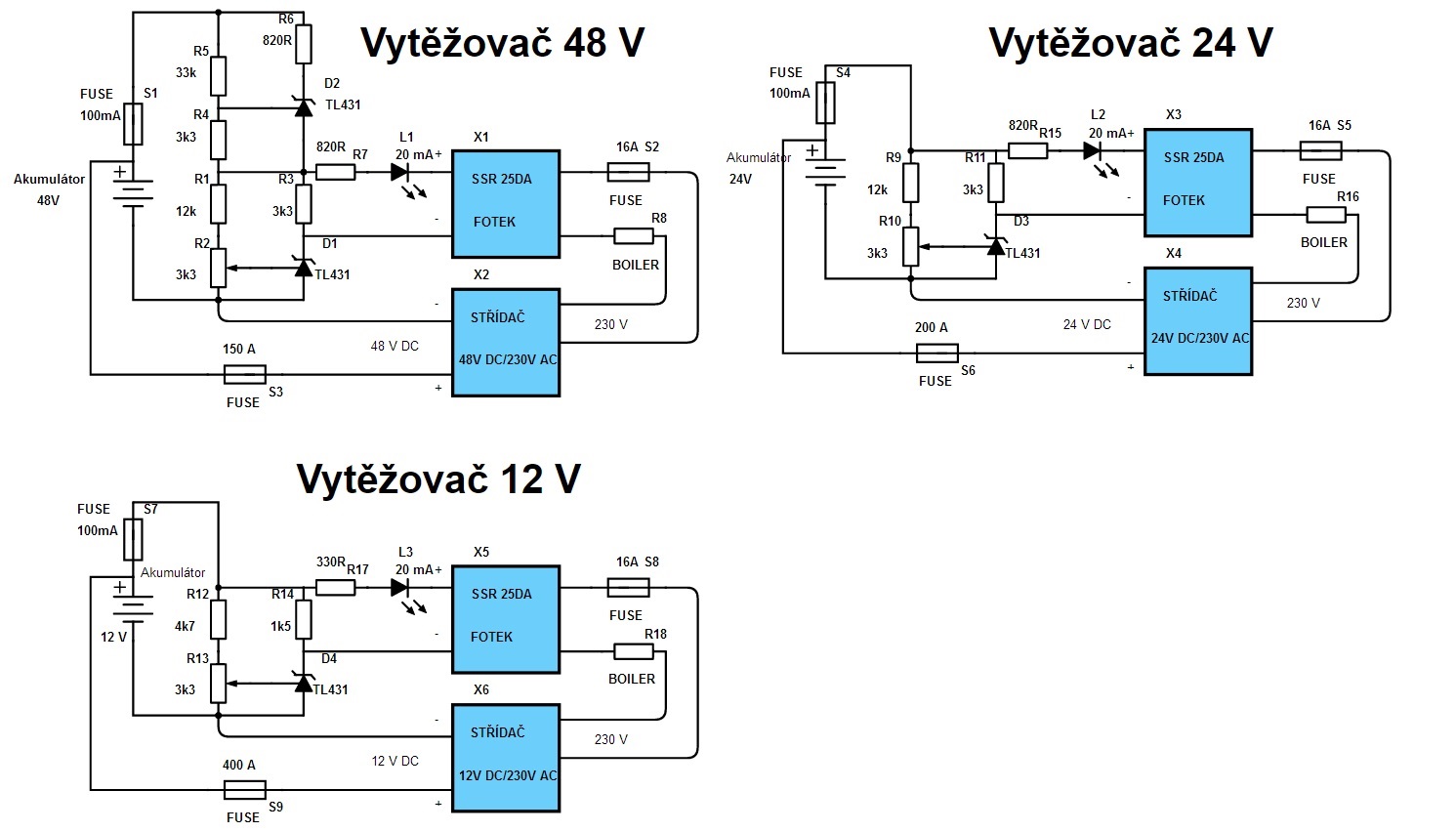

Jelikož se množí dotazy na zapojení vytěžovače pro různá napětí akumulátorů a někteří členové fóra se marně snaží nalézt schéma zapojení, zveřejňuji jej zde, v samostatném tématu.
Vytěžovač pro 12-24-48V
Vytěžovač pro 12-24-48V
Dvanáctivoltovou verzi jsem prakticky nezkoušel, jen jsem teoreticky přepočítal odpory.
Připojuji i odkazy na témata, kde se řešilo připojení vytěžovače.
viewtopic.php?t=1036&p=23131#p23131
viewtopic.php?t=2118&p=35808&hilit=vyt% ... %8D#p35808
viewtopic.php?t=1868&p=31128&hilit=vyt% ... %8D#p31128
Upozorňuji, že se jedná o elektrické zařízení s životu nebezpečným napětím a proto je stavba a instalace takového zařízení určena pouze pro osoby znalé s vyšší kvalifikací.
15 kWp JJZ + 3x Tristar MPPT60 + Victron 150/100 + 48V LiFePO 850 Ah + UPS 8kW (MPP-Solar 8048 LC) + 4 x nabíječka 1,2 kW (DELTA) Start: 2012
FRSO
Příspěvky: 2230
Registrován: ned srp 14, 2011 10:13 pm
Lokalita: poblíž Hodonína
Systémové napětí: >48V
Výkon panelů [Wp]: 7200
Kapacita baterie [kWh]: 9

Re: Vytěžovač

Příspěvek od FRSO »

to kybos: ještě by nebylo špatné to doplnit o obvod spínání měniče do ON, což by nebyl problém, aby při špatném počasí zbytečně měnič pak neužíral Ah z aku. :yes:
5,4 kWp JJZ 4deg,1,8kWp JV 24deg, do 13.8.2022 bylo 3,6 kWp, MPII 5k, Victron MPPT 250/85-TR, aku 9,45 kWh Lion 15S, BMS 200A, Smart Shunt 500A.
k 7.2.2024 7800kWh
Uživatelský avatar
volente
Příspěvky: 2413
Registrován: stř srp 20, 2014 1:01 am
Bydliště: Brno - venkov

Re: Vytěžovač

Příspěvek od volente »

Není to myšleno na dva měniče (jeden na bojler a druhý na ostatní), jeden měnič na vše a když jsou přebytky tak to jde do bojleru.
kybos asi potvrdí.
5,5kWp - 4x Solartec mono 180Wp +¨6x IBC 155Wp poly + 10x Solea 170Wp mono + 6x Husinage HSG 190Wp + 6x Calyxo 70Wp amorf vertikálně (JV), 2x ZN ShineSolar poly 250Wp + 2x 260Wp poly (JZ), Epever LS 3024B, Epever LS 2024B, MakeSkyBlue 20A, eSmart 3 - 60A, 19 kWh Li-Ion, Axpert MSXE PF1, 24V/3,0kW, Axpert MSXE 24V/2,4kW.
Uživatelský avatar
kybos
Příspěvky: 2686
Registrován: sob zář 08, 2012 10:40 pm
Lokalita: Šternberk
Systémové napětí: 48V
Výkon panelů [Wp]: 15000
Kapacita baterie [kWh]: 40
Bydliště: v údolí mezi kopci

Re: Vytěžovač

Příspěvek od kybos »

FRSO píše:to kybos: ještě by nebylo špatné to doplnit o obvod spínání měniče do ON, což by nebyl problém, aby při špatném počasí zbytečně měnič pak neužíral Ah z aku. :yes:
Na to by mohl stačit nějaký napěťový komparátor, ale jen v případě, že je na výstupu střídače zapojen pouze boiler. Pokud střídač napájí i jiné spotřebiče, což je asi vhodnější, muselo by se případné vypnutí střídače řídit sofistikovaněji. Některé střídače mají tuto funkci zabudovanou, jiné ji mohou mít jen na přání a u těch nejlevnějších je to nutno zařídit "zvenku".
15 kWp JJZ + 3x Tristar MPPT60 + Victron 150/100 + 48V LiFePO 850 Ah + UPS 8kW (MPP-Solar 8048 LC) + 4 x nabíječka 1,2 kW (DELTA) Start: 2012
FRSO
Příspěvky: 2230
Registrován: ned srp 14, 2011 10:13 pm
Lokalita: poblíž Hodonína
Systémové napětí: >48V
Výkon panelů [Wp]: 7200
Kapacita baterie [kWh]: 9

Re: Vytěžovač

Příspěvek od FRSO »

kybos píše:
FRSO píše:to kybos: ještě by nebylo špatné to doplnit o obvod spínání měniče do ON, což by nebyl problém, aby při špatném počasí zbytečně měnič pak neužíral Ah z aku. :yes:
Na to by mohl stačit nějaký napěťový komparátor, ale jen v případě, že je na výstupu střídače zapojen pouze boiler. Pokud střídač napájí i jiné spotřebiče, což je asi vhodnější, muselo by se případné vypnutí střídače řídit sofistikovaněji. Některé střídače mají tuto funkci zabudovanou, jiné ji mohou mít jen na přání a u těch nejlevnějších je to nutno zařídit "zvenku".
jj, myšleno jak píšeš, měnič jen pro bojler na vytížení jsem měl na mysli. :yes:
5,4 kWp JJZ 4deg,1,8kWp JV 24deg, do 13.8.2022 bylo 3,6 kWp, MPII 5k, Victron MPPT 250/85-TR, aku 9,45 kWh Lion 15S, BMS 200A, Smart Shunt 500A.
k 7.2.2024 7800kWh
Uživatelský avatar
rottenkiwi
Příspěvky: 5451
Registrován: pát úno 13, 2015 2:24 pm
Lokalita: SO, SK
Bydliště: SO, SK

Re: Vytěžovač

Příspěvek od rottenkiwi »

Mohli by ste niekto aspoň stručne popísať ako ten vyťažovač funguje ?
Ja mám:
------ Priorita I - bojler 2000 W
------ Priorita II - bojler 1200 W
------ Priorita III - olejový radiátor 800 / 1200 / 2000 W.
Menič mám 3300 W, ktorý na pár sekúnd zvládne 2400 W práčku + nejaký bojler
alebo 1800 W umývačku + nejajký bojler, ale keďže to už je cca. 340 A,
tak behom 1 - 2 sekúnd napatie na LiFe padne pod 13.19 V a stykač na bojler alebo rad. odpadne.

Tak tu celkom nechápem ako sa to dá použiť na LiFe, dá sa nejako nastaviť hladina,
kedy to pustí do bojlerov, aby napr. doobeda išli LiFe na 3.32 per cell a pred večerom,
cca. 3 hodiny pre západom s., ich dotiahlo na 3.52 V ?
DC-AC inverter REC Lion DC-AC ESP32 DIY inv. 15 GB za sekundu DIY MPPT Holder
Zjedz vsetko, co si kupil, v obchode a netreba ti tasku, auto ci chladnicku.
Uživatelský avatar
kybos
Příspěvky: 2686
Registrován: sob zář 08, 2012 10:40 pm
Lokalita: Šternberk
Systémové napětí: 48V
Výkon panelů [Wp]: 15000
Kapacita baterie [kWh]: 40
Bydliště: v údolí mezi kopci

Re: Vytěžovač

Příspěvek od kybos »

rottenkiwi píše:Mohli by ste niekto aspoň stručne popísať ako ten vyťažovač funguje ?
Popis funkce i s grafy je na odkazech uvedených v prvním příspěvku. Zjednodušeně udržuje vytěžovač nastavené napětí akumulátoru pomocí paralelní regulace (zatěžováním akumulátoru prostřednictvím střídače). Pokud je potřeba řešit více spotřebičů s různými prioritami, pak se musí aplikovat více popsaných vytěžovačů nastavených na různá napětí. Já používám dva vytěžovače a řídím jimi dva boilery. Optimální je pro LiFePO nastavit vytěžovač s nejnižší prioritou (nejvyšším napětím) tak, aby pro něj vycházelo napětí 3,333 V na článek. Akumulátor se tak udržuje na 90% nabití s pozvolným nabíjením v konečné fázi, což umožní použít balancéry s nižším proudem.
15 kWp JJZ + 3x Tristar MPPT60 + Victron 150/100 + 48V LiFePO 850 Ah + UPS 8kW (MPP-Solar 8048 LC) + 4 x nabíječka 1,2 kW (DELTA) Start: 2012
Uživatelský avatar
volente
Příspěvky: 2413
Registrován: stř srp 20, 2014 1:01 am
Bydliště: Brno - venkov

Re: Vytěžovač

Příspěvek od volente »

Nabíjecí napětí mám na 28,7V a vytěžovač asi na 28,5V. V případě že se zapne větší spotřebič tak napětí na aku spadne níž a ohřev bojleru je přerušen.
5,5kWp - 4x Solartec mono 180Wp +¨6x IBC 155Wp poly + 10x Solea 170Wp mono + 6x Husinage HSG 190Wp + 6x Calyxo 70Wp amorf vertikálně (JV), 2x ZN ShineSolar poly 250Wp + 2x 260Wp poly (JZ), Epever LS 3024B, Epever LS 2024B, MakeSkyBlue 20A, eSmart 3 - 60A, 19 kWh Li-Ion, Axpert MSXE PF1, 24V/3,0kW, Axpert MSXE 24V/2,4kW.
Uživatelský avatar
JonasPP
Příspěvky: 1204
Registrován: pon srp 31, 2015 11:36 am
Bydliště: Okolie Popradu SR

Re: Vytěžovač

Příspěvek od JonasPP »

Bol som na nakup viacero sučiastok,tak som zobral naraz aj na 12v vytažovač.Ta cena sučiastok 0,80€ ma skoro rozplakala.Jak budem mať času,tak ho zmontujem a otestujem z lacnym 2€ 25A SSR relem z aliho.Uvidime či su spravne hodnoty sučiastok,len Ja mam iny viacotočny trimer namiesto 3K3 mam 5K,teda najdrahšia sučiastka.
Mix panelov podľa potreby zapojene -9,2kWp papierovo +-5,6kW skutočnych;
48v-PCM-80A+Axpert 2,4KW+PJ 6kW;Li-ion -11kWh
24v-PJ 5kW;NiCd -10kWh
12v-10A MPPT;sin~300W;PB 4kWh
Uživatelský avatar
vlkazajac
R.I.P.
Příspěvky: 3481
Registrován: úte čer 11, 2013 10:40 pm

Re: Vytěžovač

Příspěvek od vlkazajac »

Jednootáčkový trimer 3K3 je dosť "hrubý" pri nastavovaní, dal som 1K5 s nejakým vhodným do série a chcelo by to ešte menší. Alebo viacotáčkový.

SSR so spínaním v nule !!!
750 Wp, LS3024B, 18650 - 198P8S 30,4 V, Multiplus C 800 nonstop / všetky slabé spotrebiče
1950 Wp, 2 x LS3024B, VS2024N, olovo - 330 Ah / 24 V, Carspa 3000 sin deň / silné spotrebiče a ohrev TUV
5995 kWh za meničmi za posledné 2 roky.
mobilik
Příspěvky: 2667
Registrován: úte úno 04, 2014 9:06 am
Bydliště: Neďaleko Košic (SR)

Re: Vytěžovač

Příspěvek od mobilik »

Taktiez pouzivam viacotackovy 5k0 a max. spokojnost. ;-)

Odoslané z Lenovo P2a42 pomocou Tapatalku
Čo bolo bolo, bude len horšie...
Wagoneer
Příspěvky: 180
Registrován: stř kvě 30, 2012 2:46 pm

Re: Vytěžovač

Příspěvek od Wagoneer »

Tak jsem zbastlil Kybosův vytěžovač a musím říct, že to chodí na první dobrou. Za pár korun užitečný napad. Trimr víceotáčkový, nastaveno 3.34V na článek. Udržuje stálé napětí baterie, paráda.
Dnes bylo u nás polojasno, tak nešel do bojleru plný výkon. Na zkušebním elektroméru bylo vidět, jak kolísá průmérný příkon do bojleru od 250W do 700W ( mám spirálu 700W ). Jinak LED vytěžovače na nastavené hranici napětí při slabším osvitu panelů rychle bliká, trochu to připomíná pulzní řízení. Měnič Victron si při tom potichu cvrliká. Tak doufám, že to tak má být..
Uživatelský avatar
Viktor X
Příspěvky: 115
Registrován: čtv črc 16, 2015 12:56 pm
Bydliště: Praha a okolí

Re: Vytěžovač

Příspěvek od Viktor X »

Možná by to chtělo 1G kondík na trimr, nebo nějak pořešit lehkou hysterezi, aby to nekmitalo.
Uživatelský avatar
vlkazajac
R.I.P.
Příspěvky: 3481
Registrován: úte čer 11, 2013 10:40 pm

Re: Vytěžovač

Příspěvek od vlkazajac »

Cvrlikanie je v poriadku, u mňa skončí pri cca 1,0 A na 800 W špirále. Frekvencia sa postupne zvyšuje, až cvrlikanie zmizne. Keď pripojím paralelne druhú špirálu vo fáze cvrlikania, frekvencia sa zníži, čo sa zdá byť logické.
Kedy ten jav prestane, záleží teda na výkone, ktorý špirála odoberá a na stave batérie. A samozrejme na strmosti regulátora.

Rozloženie do troch špirál sa mi zdá výhodné, i keď samozrejme drahšie. Ja mám zapojené všetky tri, teda 3 x 800 W.

Je to pekná muzika ! ::rolleyes::
750 Wp, LS3024B, 18650 - 198P8S 30,4 V, Multiplus C 800 nonstop / všetky slabé spotrebiče
1950 Wp, 2 x LS3024B, VS2024N, olovo - 330 Ah / 24 V, Carspa 3000 sin deň / silné spotrebiče a ohrev TUV
5995 kWh za meničmi za posledné 2 roky.
Uživatelský avatar
Alex88
Příspěvky: 16
Registrován: sob lis 05, 2016 5:37 am
Bydliště: Bratislava

Re: Vytěžovač

Příspěvek od Alex88 »

Pekny den, chcem sa spytat, da sa nejako zapojit "vytazovac" aj tak, aby mi pri poklese napätia na akumulatore / osvit skoncil, a ine spotrebice vela zobrali energie/ odpojil boiler a prepol ho na verejnu elektricku siet, a potom zasa na druhy den naspät, ked sa akumulator dobije? Nechcem to riesit stykacom, neviem ako dlho by taketo prepnutia zvladol.

Dakujem za radu.
4Kw solarne panely polykrištál-amorf, Epsolar 60 A / 150 V, menič Čína 5000W sinus, systém 48 V, bateria olovo 880Ah + Gel 400Ah / 48V polostrov
mobilik
Příspěvky: 2667
Registrován: úte úno 04, 2014 9:06 am
Bydliště: Neďaleko Košic (SR)

Re: Vytěžovač

Příspěvek od mobilik »

Spravne dimenzovany stykac to zvladne uplne v pohode. Vytazovac je na nieco uplne ine, nie na prepinanie siete.
Staci ked si namontujete jedne spinacie hodiny a stykac ktory bude prepinat v zvolenom case spat na distribucnu siet. :wink:
Čo bolo bolo, bude len horšie...
Uživatelský avatar
Alex88
Příspěvky: 16
Registrován: sob lis 05, 2016 5:37 am
Bydliště: Bratislava

Re: Vytěžovač

Příspěvek od Alex88 »

Dakujem za radu, len ma zaujima, ci sa nemoze stat aby sa naraz stretli v stykaci dve napätia: z mojho menica 48v na 220v, 5Kw a distribucnej siete, respektívne mam prepinat iba fazu, alebo komplet aj "N" vodic?
4Kw solarne panely polykrištál-amorf, Epsolar 60 A / 150 V, menič Čína 5000W sinus, systém 48 V, bateria olovo 880Ah + Gel 400Ah / 48V polostrov
Uživatelský avatar
JonasPP
Příspěvky: 1204
Registrován: pon srp 31, 2015 11:36 am
Bydliště: Okolie Popradu SR

Re: Vytěžovač

Příspěvek od JonasPP »

Alex88 tomu ver,že sa stretnu.Mňe sa to raz stalo a na meniči odrthlo 2ks fet.
Mix panelov podľa potreby zapojene -9,2kWp papierovo +-5,6kW skutočnych;
48v-PCM-80A+Axpert 2,4KW+PJ 6kW;Li-ion -11kWh
24v-PJ 5kW;NiCd -10kWh
12v-10A MPPT;sin~300W;PB 4kWh
mobilik
Příspěvky: 2667
Registrován: úte úno 04, 2014 9:06 am
Bydliště: Neďaleko Košic (SR)

Re: Vytěžovač

Příspěvek od mobilik »

Ale vsak existuju aj stykace na to urcene tu ma fore x krat opakovane zo zapadkou. ;-)

Odoslané z Lenovo P2a42 pomocou Tapatalku
Čo bolo bolo, bude len horšie...
Uživatelský avatar
Alex88
Příspěvky: 16
Registrován: sob lis 05, 2016 5:37 am
Bydliště: Bratislava

Re: Vytěžovač

Příspěvek od Alex88 »

Aby som to trosku upresnil: momentalne pouzivam "Vytazovac" od kybos-a, smerom na 200l boiler, len sa mi nepaci, ze boiler musim po sumraku prepojit ručne na elektricku siet, hlavne vtedy, ked kapacita ohriatej vody cez den nestacila - kúpanie, sprcha viac clenov domacnosti. Neustale musim na to mysliet, potrebujem nejaku automatiku, ktora to prepne sama, ked sa zisti, ze voda v boileri chladne-myslene po osvite.
Dakujem za rady.
4Kw solarne panely polykrištál-amorf, Epsolar 60 A / 150 V, menič Čína 5000W sinus, systém 48 V, bateria olovo 880Ah + Gel 400Ah / 48V polostrov
