Arduino a data z Midnitu
Zdravím, pokud se někdo rozhodne koupit Midnite a nechce investovat další peníze do grafického displaye jako já, nabízím jedno řešení, které se někomu může hodit ( všelijak z netu daný dohromady).

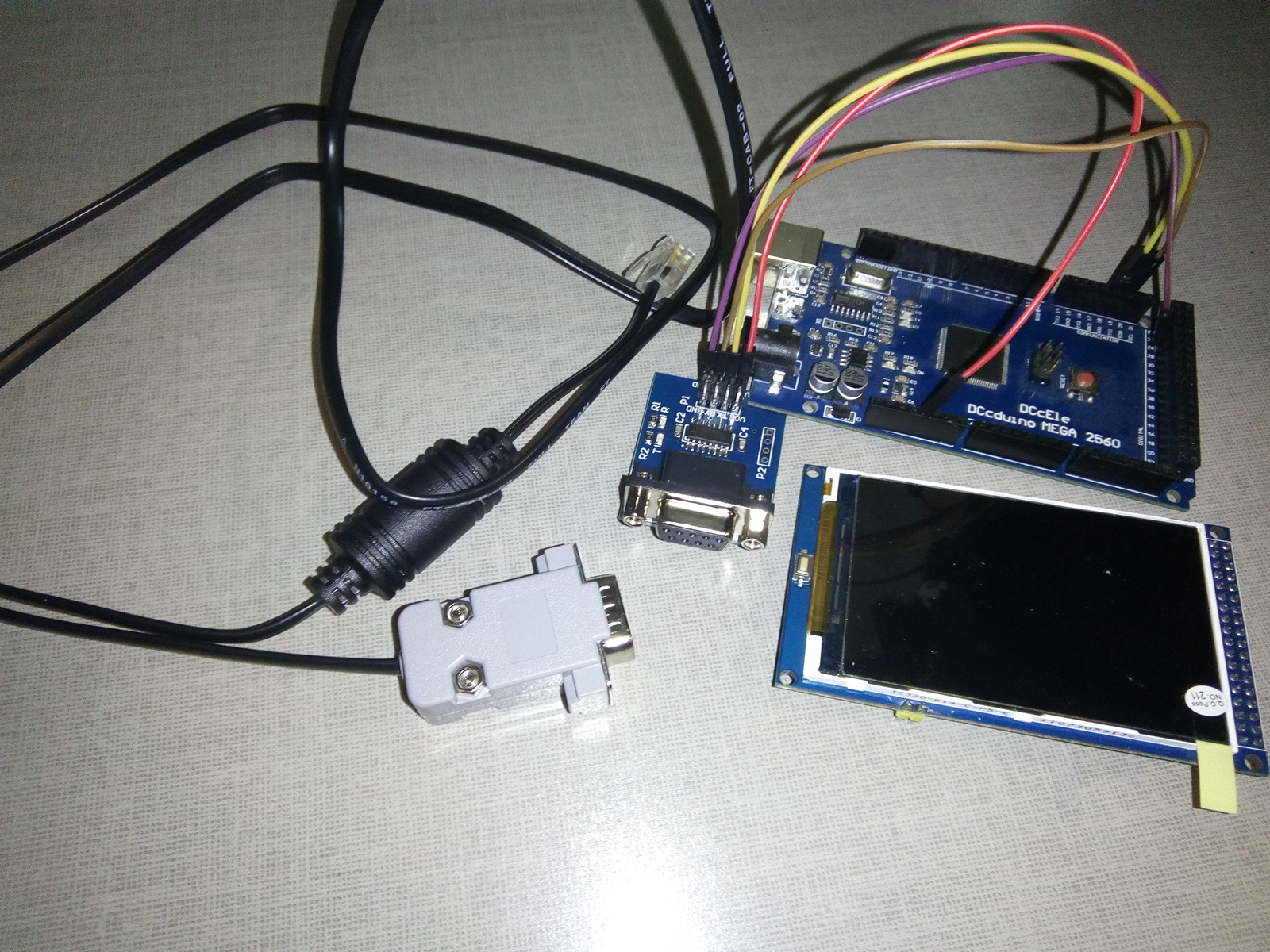

Investice cca 600 Kč, mega2560 + LCD 420 x 380 z Číny dohromady za cca 500, převodník RS232 x TTL, kabel canon 9 samec - RJ11.

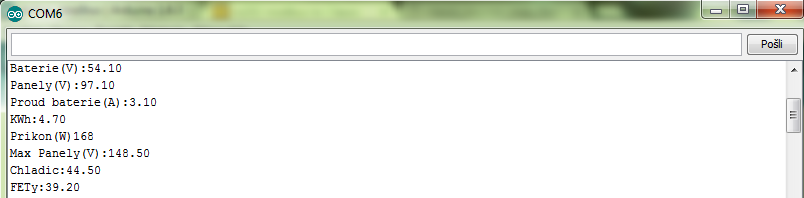

Vše potřebné v příloze, data v programu se vypisují pro příklad do konzole.
Pokud to tu už někde je ( já nenašel), tak prosím smazat, jinak kdyby něco, tak se klidně ptejte
Investice cca 600 Kč, mega2560 + LCD 420 x 380 z Číny dohromady za cca 500, převodník RS232 x TTL, kabel canon 9 samec - RJ11.
Vše potřebné v příloze, data v programu se vypisují pro příklad do konzole.
Pokud to tu už někde je ( já nenašel), tak prosím smazat, jinak kdyby něco, tak se klidně ptejte
- Přílohy
SimpleModbusMasterV2rev2.zip- (20.2 KiB) Staženo 364 x
pokus_modbus.ino- (1.46 KiB) Staženo 363 x
- kodl69
- Příspěvky: 8490
- Registrován: sob črc 19, 2014 8:56 pm
- Reputace:1103
- Lokalita: severně od Brna
- Systémové napětí: 48V
- Výkon panelů [Wp]: 8000
- Kapacita baterie [kWh]: 12
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Lokalita:severně od BrnaSystémové napětí:48VVýkon panelů [Wp]:8000 Kapacita baterie [kWh]:12
Re: Arduino a data z Midnitu
tak s tímhle bojuju už půl roku, nějak se mi nedařilo zprovoznit ten modbus. Ještě prosím napiš, do kterýho konektoru v midnite připojit, a který vývod je ry a který tx, podle manuálu je to na některým tom konektoru naopak...
-Je něco potřeba nastavit v midnite?
-Je něco potřeba nastavit v midnite?
ostrov skoro 8kWp neustále ve stádiu zrodu: smartshunt(ex WBJR), MPPT150/45, MPPT 250/100(ex midnitesolar 150 clasic lite), 16S a různě P cca 340Ah Winston, MP II 5000,( ex Powerjack 8kW, ex samodomo cca 4kW). 48V DC rozvody a spotřebiče.
- dub042
- Příspěvky: 283
- Registrován: pát kvě 09, 2014 8:11 pm
- Reputace:14
Re: Arduino a data z Midnitu

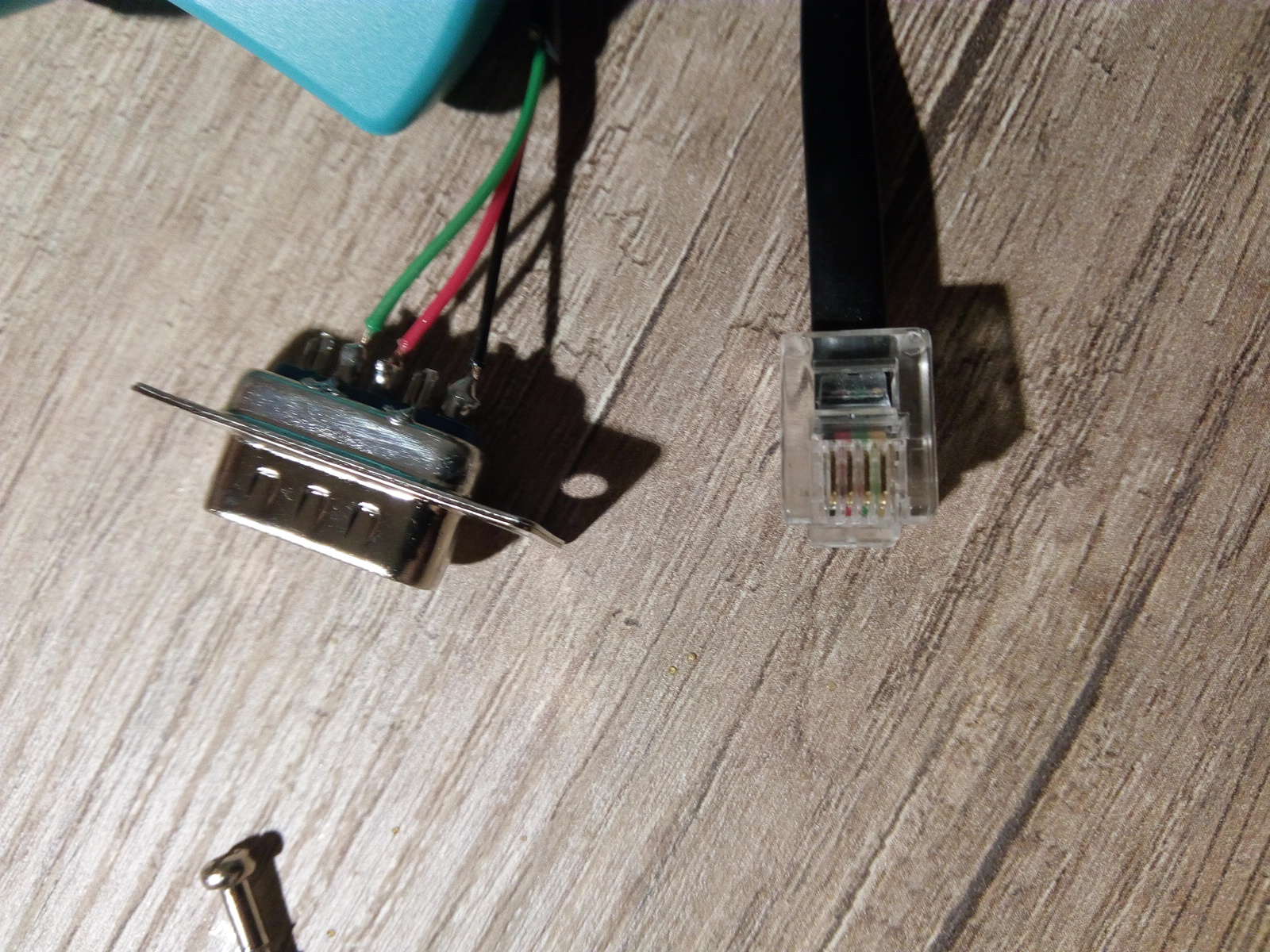

Pošlu foto, cpe se to do prostředního SLAVE/OUT
černá je zem
žlutá nezapojovat( Midnite tam cpe 9V)
červená na straně Midnite do Tx, na straně RS232 do Rx
zelená je naopak
černá je zem
žlutá nezapojovat( Midnite tam cpe 9V)
červená na straně Midnite do Tx, na straně RS232 do Rx
zelená je naopak
