Úprava CellLogu

[abrams]

Zdravím ,

načínám další vlákno věnované úpravám šikovného CellLogu .

Jelikož z výroby není určen na nonstop provoz , tu jsou dvě úpravy :

1. výměnit origo SMD rezistor 2kOhm (202) vlevo dole u displeje za 10kOhm (1002) . S původním rezistorem je odběr CellLogu cca 11mA , s 10kOhm rezistorem klesne odběr na cca 6,0 až 6,5mA , což je za rok nonstop provozu úspora kolem 42Ah což není málo .

2. přidat rezistor 1kOhm (nebo 1,2kOhm) klasického typu na kompenzaci rovnoměrného vybíjení všech osmi článků . Totiž , CellLog je napájen maximálně z 6. článků tudíž 7. a 8. článek jsou vybíjeny mnohem menším proudem což časem vede k jejich rozbalancování . Rezistor se připájí na pin 7 a pin 9 (jeden vývod na 6. článek a druhý vývod na 8. článek) čímž budou články 7. a 8. zatěžovány cca 6mA .

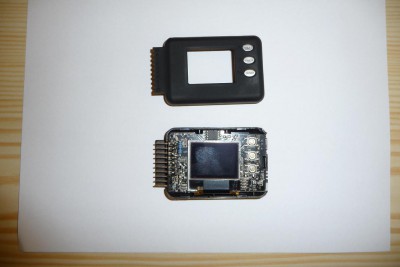

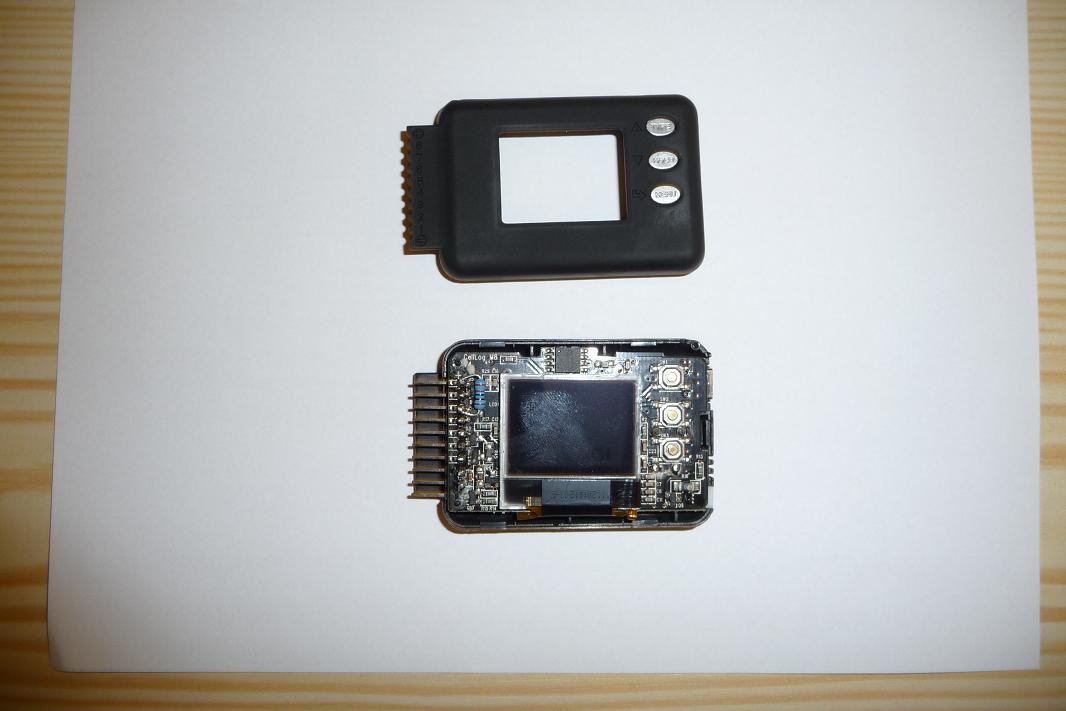

Rozloupnutý CellLog

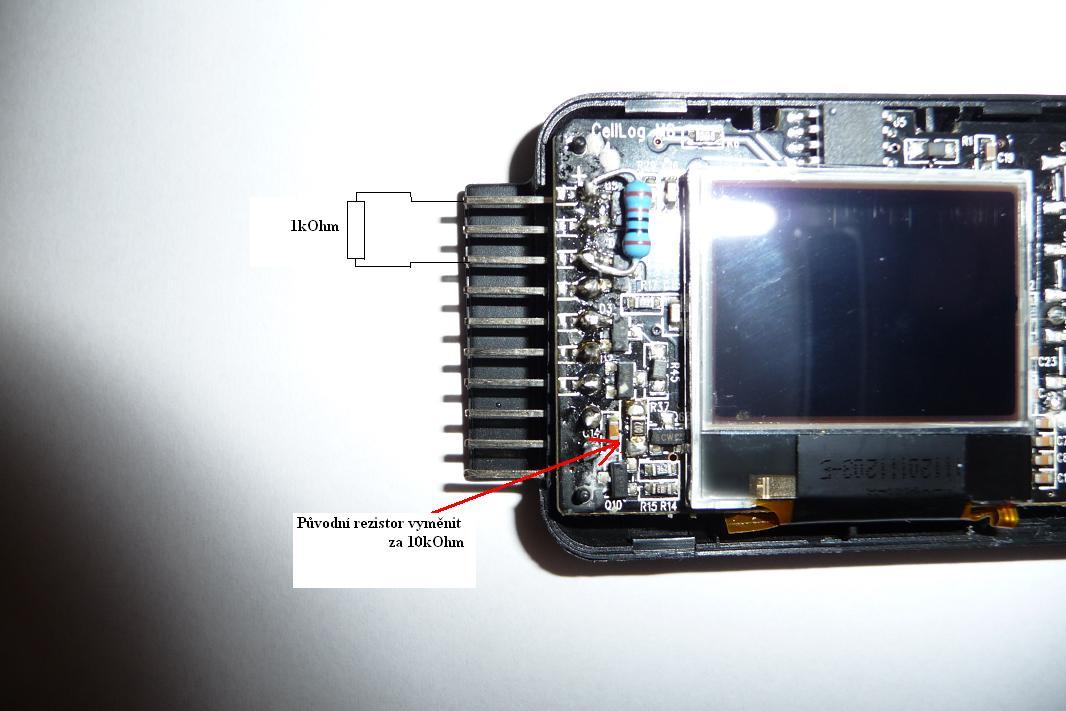

Vlevo nahoře vedle displeje klasický rezistor 1kOhm (ten světle modrý váleček s barevnými proužky ;-) ) , vlevo dole vyměněný SMD rezistor ... ten svislý ;-)
Pin úplně dole ignorujte , je to přibastlený výstup alarmu .

Je to docela piplačka , dá se to zvládnout .

Elektronům zdar

[tomas]

Ahoj abrams. Tady jsi přidával 7 rezistorů:
https://forum.mypower.cz/viewtopic.php?t=500#p16467
a teď jeden měníš a jeden přidáváš.
Kterou verzi úpravy tedy máš a je lepší?

[abrams]

Zdravím ,

ta jednodužší / novější je lepší . Těch 7 rezistorů nebylo to pravé ... lepší než nic , ale .
Nějaký čas sem měl vedle sebe v provozu obě varianty 1 + 1 je efektivnější než 7 .

Elektronům zdar /

[svango]

Tu https://www.rcgroups.com/forums/showpos ... tcount=143 chlapik len prepojil D4 a D5 ak je celllog pouzivany pre viac ako 6 clankov. Tato uprava ma vraj za nasledok, ze Celllog8 nie je schopny zivit sam seba len z dvoch clankov. Vybijanie vsetkych clankov by malo byt rovnocenne.

Obrazok: https://www.rcgroups.com/forums/attachm ... id=2844303 - cervena ciarka vlavo hore

[abrams]

Zdravím ,

Svango - v odkazech je jen úprava změny rezistoru 10kΩ za origo 2kΩ . Touto úpravou se jen sníží odběr CellLogu z cca 11mA na 6 až 6,5mA . Napájen je z max 6-tého článku kvůli schopnostem regulátoru napětí jímž je napájen procesor .
Pro homogenizaci odběrů ze všech 8-mi článků je třeba přidat 1kΩ rezistor viz 1. post tohoto vlákna .

Elektronům zdar
