Oprava měniče NC-2500-S

[wmarkw]

Zdravím,

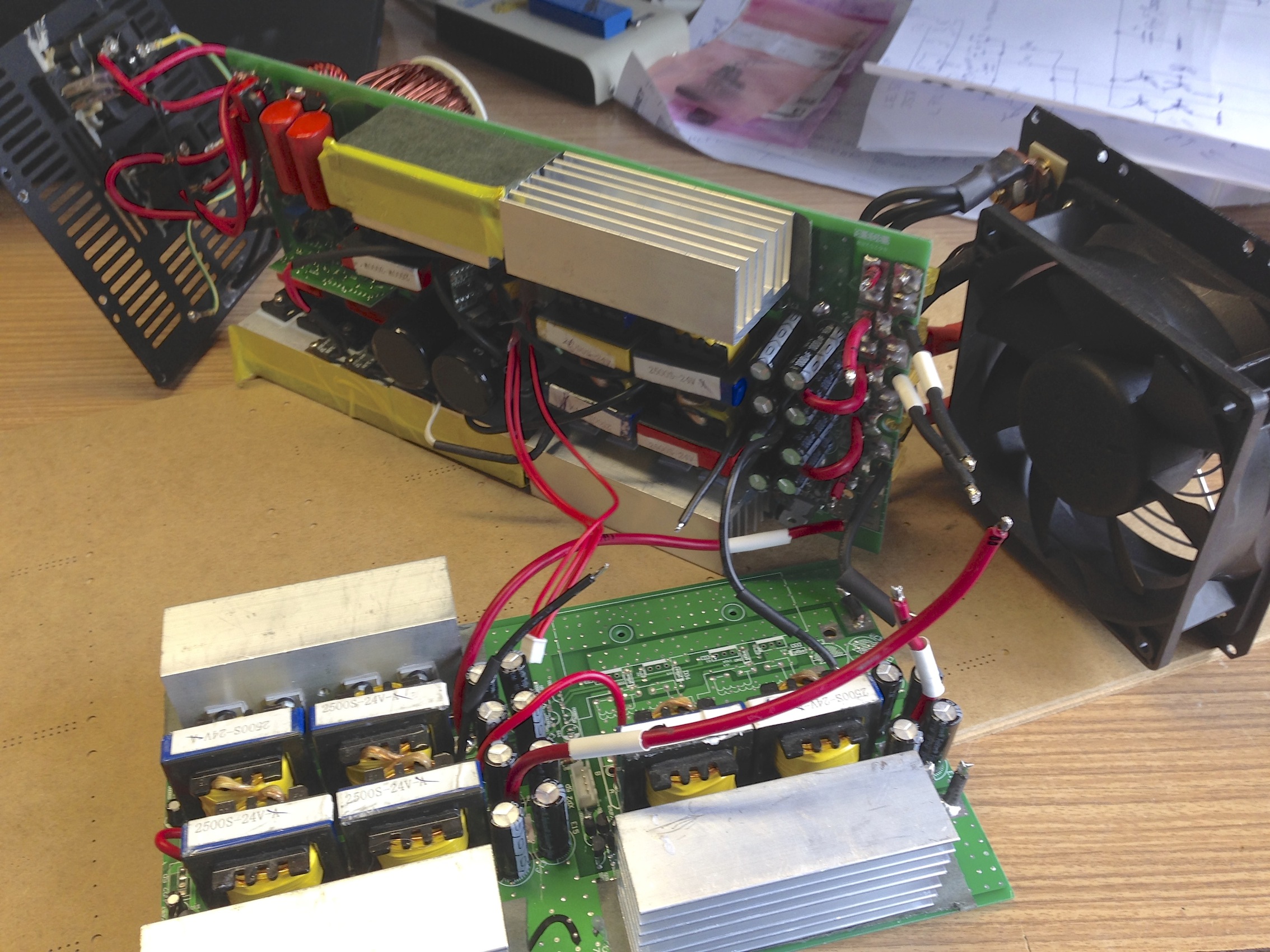

tak se mi podařilo zrušit měnič 24V/230V 2500W sinus
Důvod poruchy: baterie poskočila až nad 30V a měnič se vypnul. Na 230V bylo navěšeno asi 500W spirála a PC zdroj. Po vypnutí a opětovném zapnutí měniče se ozvala rána a bylo vymalováno.
Vyhořela 4x20A autopojistka a 4xN-MOSFET, takže výměna a pokus se zapnutím. Bohužel zase rána.

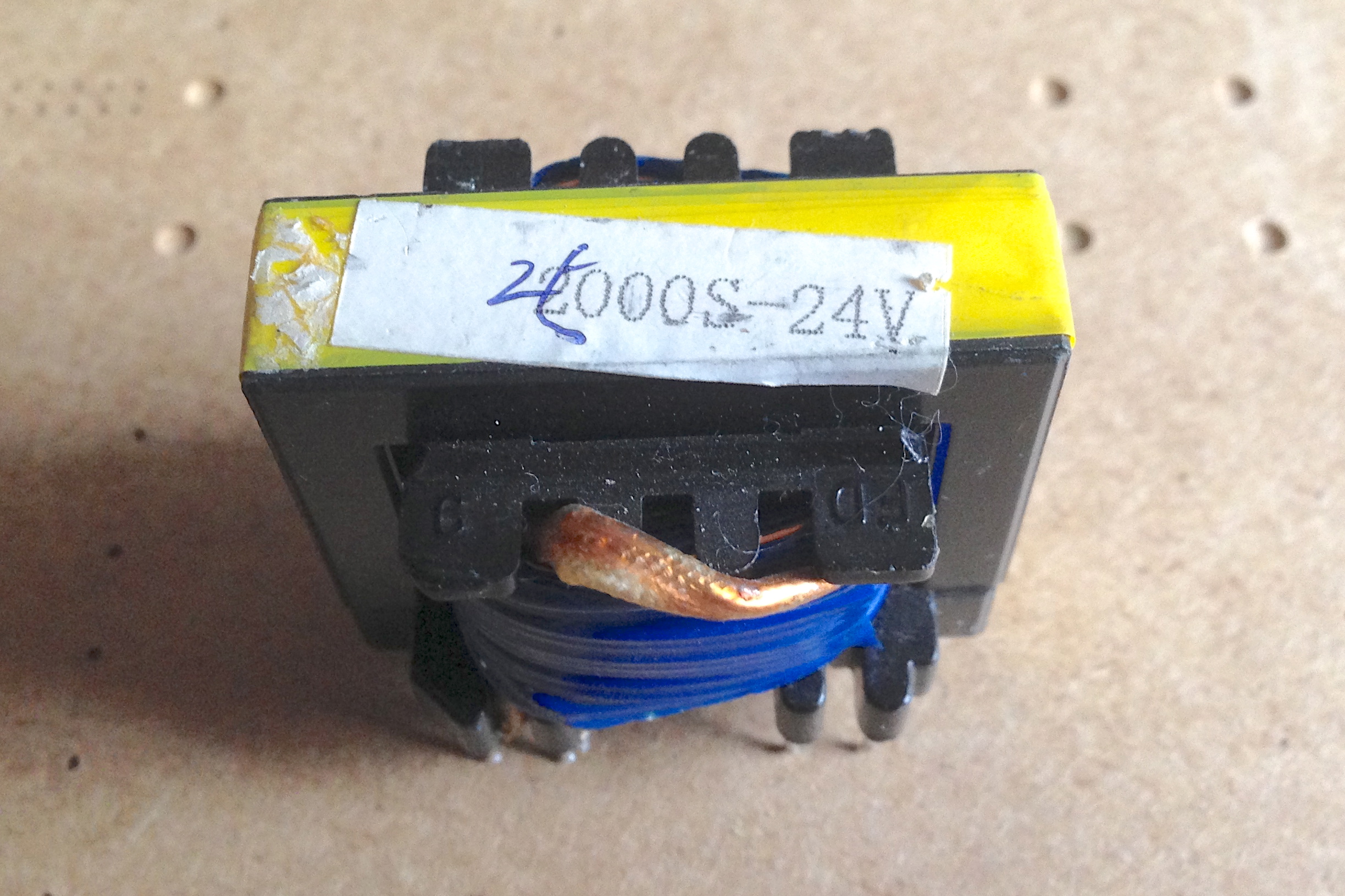

Tak jsem vyměnil tentokrát už pouze 2x20A a 1xMOSFET ale pořád to šlo do zkratu, tak jsem vytáhl trafo u špatného tranzistoru a už to do zkratu nejde, takže budu muset sehnat takovéto trafo (nebo přemotat?):

Má někdo nápad, kde sehnat takové trafo?

[LIX]

Ono sa to dá celkom jednoducho rozobrať, musíš to variť vo vriacej vode tuším približne 20 minut a potom sa ti trafo rozlepí. Postupne budeš odmotávať závity a rátať ich. musíš to navinúť v tom smere v ktorom bolo trafo navinuté, ak si dáš pozor tak na tom nie je čo pokaziť.

[TyTycko]

Né že by bylo nemožné že by odešlo trafíčko,ale zkoušels jestli nejsou proraženy transily,tedy pokud tam nějaké jsou???Ty dokážou taky hodně,navíc se někdy tvářej při měření dobře ale prorážej se třeba na polovině jmenovitého napětí.

[FRSO]

Zdravím, jestli jsi si jist, že je trafo spálené, tak to jde přemotat, jak ti radil kolega, pozor na izolaci mezi jednotlivými vrstvami. Co je to za měnič a kolik má traf, asi 4 kusy ??

[wmarkw]

Né že by bylo nemožné že by odešlo trafíčko,ale zkoušels jestli nejsou proraženy transily,tedy pokud tam nějaké jsou???Ty dokážou taky hodně,navíc se někdy tvářej při měření dobře ale prorážej se třeba na polovině jmenovitého napětí.

transily tam jsou měřil jsem je pouze měřákem na diody tak snad ok, jo ale při tom zkratu tam ty transily nebyly

[wmarkw]

Zdravím, jestli jsi si jist, že je trafo spálené, tak to jde přemotat, jak ti radil kolega, pozor na izolaci mezi jednotlivými vrstvami. Co je to za měnič a kolik má traf, asi 4 kusy ??

nemam schema, ale zdá se že těch traf je deset seriově a pak vedou na můstek, nedalo by se to jedno klemnout?

[FRSO]

Šak ho tam nedávej to trafo, bude nejspíš jenom menší výkon měniče, fungovat by to mělo i tak, ty trafa stejně nabíjí jeden velký kondík na cca +280V a pak se to fetama spíná na 230C AC

[wmarkw]

Šak ho tam nedávej to trafo, bude nejspíš jenom menší výkon měniče, fungovat by to mělo i tak, ty trafa stejně nabíjí jeden velký kondík na cca +280V a pak se to fetama spíná na 230C AC

To bych mohl zkusit, výkon byl zatím dostatečnej, jsou tam 2x330uF/450V

Naopak bych mohl zvýšit výkon na 3000W, kdybych osadil dvě chybějící tráfka a smetí okolo.
Docela jsem se divil, že ty trafa jsou seriově (čekal jsem, že to bude spíš paralelně)

[FRSO]

jak jsou do série ?? to mají ty trafa ty sekundární vynutí sériově zapojené ?? pokud jo, jak to by asi vadilo, protože by to usměrněné napětí bylo menší a výstupní AC asi taky !! já jsem ale takové zapojení zatím ještě neviděl. To je měnič 2000W, nebo 2500W ??

[goodbie]

Jak píše FRSO nedávej ho tam fungovat to bude já jsem tak také provozoval měnič když odešel mosfet u takového trafa jen měnič neměl takový výkon ale frčel.Ale jesti jsou ty trafa do serie ne paralelně tak s ním nepůjde ještě nějaké.

[FRSO]

Kolik přesně je těch traf co nabíbí ty kondíky a jak je to usmerněné kolika můstky, nebo jak je to přesně udělané v tom měničí, to je taky důležité, zda bude, nebo nebude vadit nepřítomnost toho trafa kdyby tym nebylo.

[goodbie]

Kolik přesně je těch traf co nabíbí ty kondíky a jak je to usmerněné kolika můstky, nebo jak je to přesně udělané v tom měničí, to je taky důležité, zda bude, nebo nebude vadit nepřítomnost toho trafa kdyby tym nebylo.

odhaduju trafa paralelně mustek usměrnění a koncové fety??Co FRSO??

[FRSO]

zdravím Goodbie,to nevím, možná jsou v sérii třeba po dvou a k tomu usměrnovač, nebo po čtyřech a usměrnovač a pak jsou ty můstky paralelně ke kondíku 2x330uF/450V........

[goodbie]

Také zdravím FRSO možná po dvou když jich je deset ale bez schematu zapojení je to jen loterie nic méně jak jste podotknul měnič fungovat bude jen je otázka toho napětí jak klesne a jesti vůbec klesne co klesne bude výkon měniče to je jisté,to trafo opravit nebude zase taková práce závitů tam bude jen málo horší ho bude rozebrat aby se nepoškodilo je to to feritové jádro nebo jak se to jmenuje plechy tam nebudou.

[FRSO]

jj, to jsou ferity, dá se to robebrat ve vroucí vodě, postupně se to zahřívá do varu, opatrně se to rozdělá ve vodě od sebe nožikem a musí se to nechat v té vodě zase schládnout, jak bys to vytáhl, tak se to rychle ochladí a může ten ferit prasknout !!

[goodbie]

jo to je rozumný postup ohřívání a chladnutí,ono to trafo se mohlo usmažit jak se prorazil mosfet jestli po proražení zůstal jakoby sepnutý a šel tam proud.Ale to zas muselo urazit pojistku je li tam nějaká.

[FRSO]

jo to je rozumný postup ohřívání a chladnutí,ono to trafo se mohlo usmažit jak se prorazil mosfet jestli po proražení zůstal jakoby sepnutý a šel tam proud.Ale to zas muselo urazit pojistku je li tam nějaká.

Goodbie, poslal jsem SZ

[goodbie]

jo to je rozumný postup ohřívání a chladnutí,ono to trafo se mohlo usmažit jak se prorazil mosfet jestli po proražení zůstal jakoby sepnutý a šel tam proud.Ale to zas muselo urazit pojistku je li tam nějaká.

Goodbie, poslal jsem SZ

ano vidím díky.

[wmarkw]

Kolik přesně je těch traf co nabíbí ty kondíky a jak je to usmerněné kolika můstky, nebo jak je to přesně udělané v tom měničí, to je taky důležité, zda bude, nebo nebude vadit nepřítomnost toho trafa kdyby tym nebylo.

je tam 10 traf seriově a asi dva můstky, za můstkama u výstupních fetů je ještě jedno trafo

[wmarkw]

jak jsou do série ?? to mají ty trafa ty sekundární vynutí sériově zapojené ?? pokud jo, jak to by asi vadilo, protože by to usměrněné napětí bylo menší a výstupní AC asi taky !! já jsem ale takové zapojení zatím ještě neviděl. To je měnič 2000W, nebo 2500W ??

jo sekundáry seriově a je to 2500W
