Konstrukce 16 kWh LiFePO4 akumulátoru s 3D a 2D daty
Ahoj

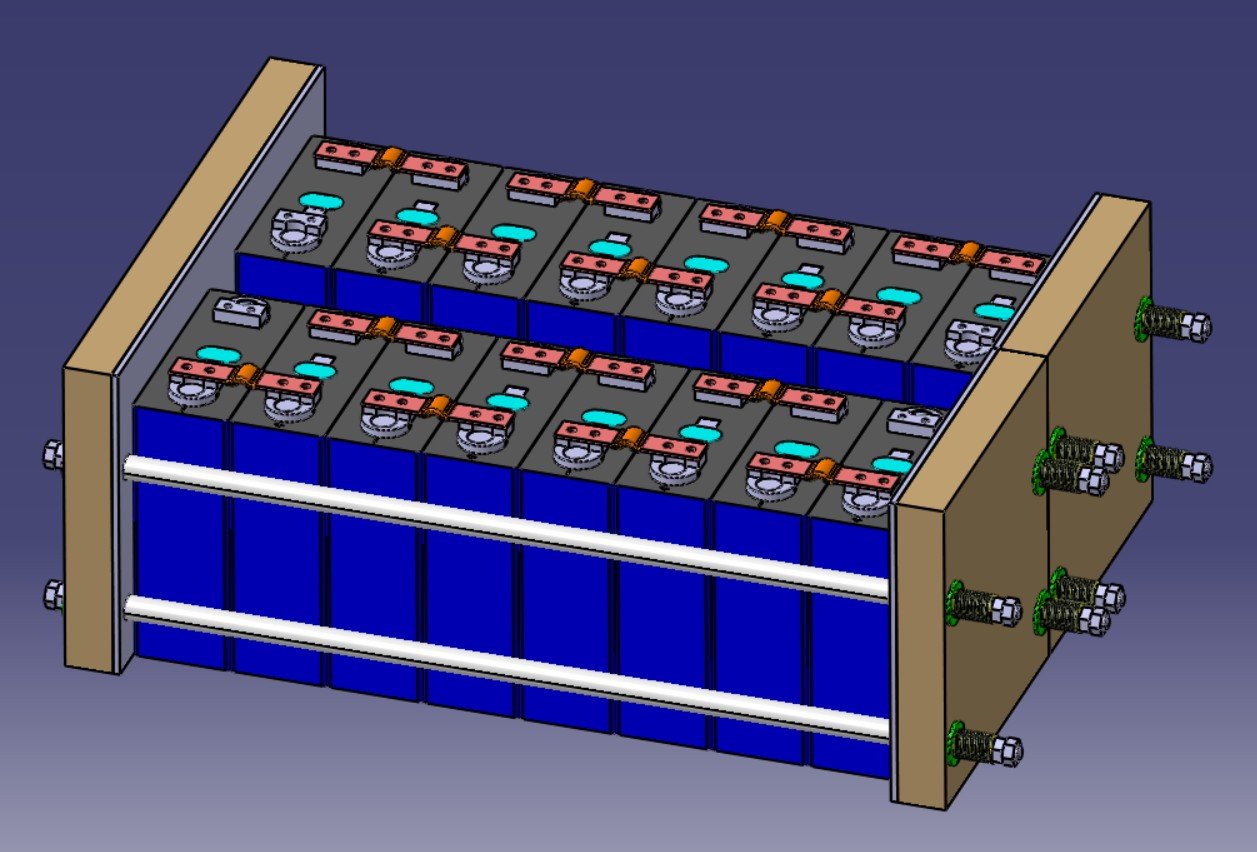

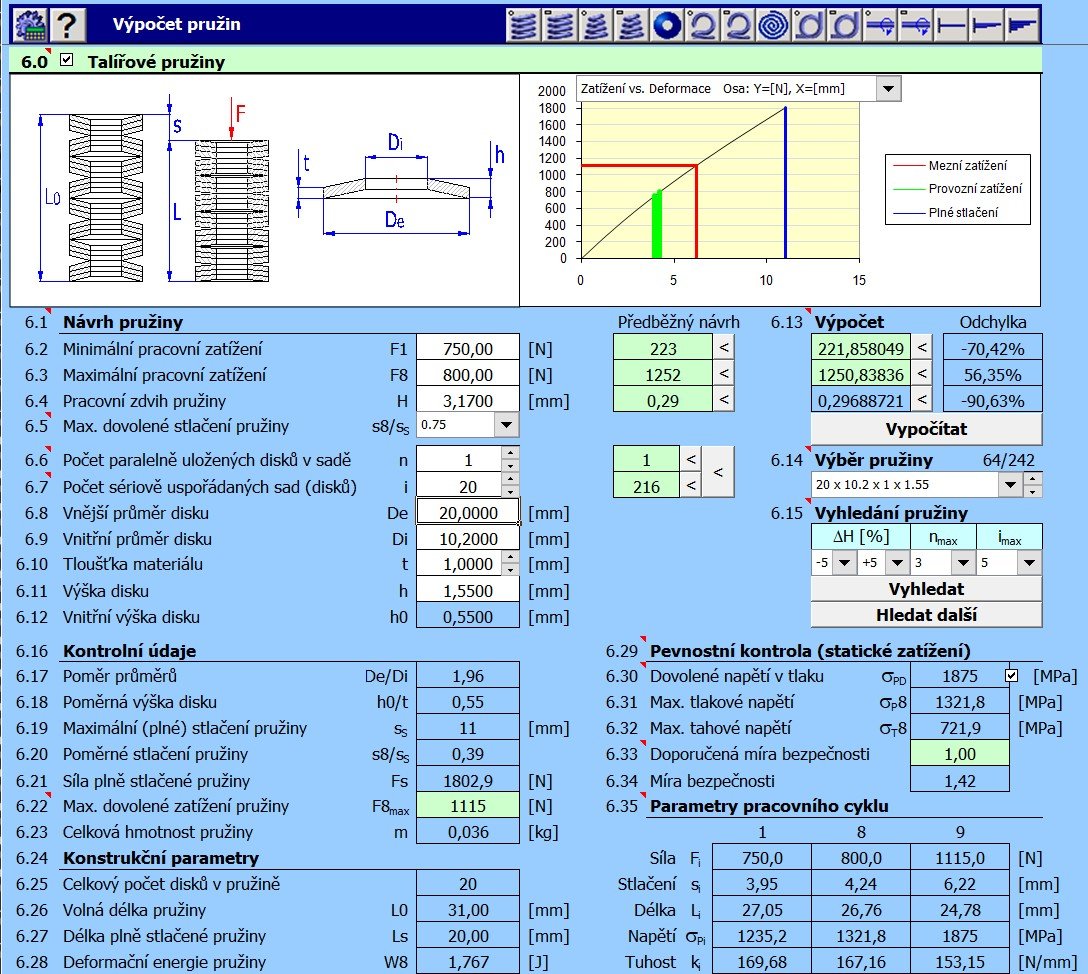

Dávám sem 3D a 2D data k mé baterii. Třeba to někomu pomůže, nebo díky místní kritice se to vylepší. Články jsou LIFEPO4 EVE 314Ah MB31, GRADE A EVE MB31. Zvolil jsem 4 tyče na stažení jedné řady, protože když jsem navrhoval stažení obou řad jenom přes dvě desky se 6 tyčemi, tak jsem se nemohl dopočítat síly na jednu tyč. Je to pak nosník staticky neurčitý a krajní tyče musí nést menší zatížení než prostřední. Ale je to o pár stovek dražší řešení. Desky jsou dvě slepené bukové překližky 18 mm, tedy celkově 36 mm. Dal jsem mezi desky a články také cementovláknitou desku. Tu jsem dal také doprostřed mezi články, což na návrhu není. Ta by mohla ochránit jednu řadu před druhou, když nějaký článek blafne a včas se to podchytí. Fotku realizace dám, až to trochu dokončím, zatím ji mám připojenou ke stávajícímu měniči na vyzkoušení.
Dávám sem 3D a 2D data k mé baterii.
- Přílohy
Baterka_16kWh.zip- (110.95 KiB) Zatím ještě nestaženo
AKUMULATOR_16kWh_A3.pdf- (407.67 KiB) Staženo 3 x
