Hybridní měnič Vertex 3kW

[Saark]

Zdravím všechny kutily přes elektrony.Tak konečně jsem si po dlouhých hodinách probíraní informací o nejvhodnější ekonomické/výkonové problematice udělal radost a pořídil si měnič Vertex.O tomto měniči Vás to tu moc nepsalo a tak bych se chtěl s Vámi podělit o drahé zkušenosti a rady.Měnič jsem pořídil minulý týden,protože jsem musel čekat až příjde dodávka z Číny.Ihned po instaĺaci jsem k měniči připojil k 8ks FP 2OOW/MPT30V umístěných JJZ a olověné baterie(jiné zatím nemám,ale pracuji na KPM 160).Vše se zdálo na první pohled, že pracuje bez problému,ale po chvíli jsem zjistil, že stále běží ventilátory i když je měnič nezatížený.Proto jsem ho propojil s PC a přes POWER Solar chtěl nastavit parametry.Vše fungovalo až na ty ventilátory.Firmware byl 031,což měl být aktuální,tak jsem to nijak neřešil,až do doby, kdy jsem to řešil s prodejcem a ten mi řekl,že mám starý firmware a ať ho aktualizuji.Aktualizace se měla následovně.Sehnal jsem kabel mezi PC a měničem USB/RS 232 a stáhnul návod na aktualizaci firmwaru a myslel jsem jak to bude jednoduché,ale narazil jsem na komunikační problémy.Po několika hodinách s nastavováním portů se mi to nakonec podařilo a od té doby je spouštění ventilátorů řízeno měničem.Dnes se můžu pochlubit výrobou 4,78kWh,což mě pokrývá bez problému denní spotřebu celého domu a ještě zbyde na zítřek.Jediné co mě však mrzí, je nastavení parametrů,které je v ANG a tak to moc jednoduché není.Postupně budu přidávat další zkušenosti a rád budu očekávat vaše rady.

[joseff]

Ahoj Saark, gratuluju k novemu menici a preji ti, at ti dlooouho verne slouzi!

Mam otazku ke tve vyrobe/spotrebe - pises, ze vyroba 4,78 kWh pokryva denni spotrebu celeho domu a jeste ti zbyva na zitrek, coz je obdivuhodne. Jak to delas? Kolik vas v dome bydli? Co vsechno na elektrinu provozujes a jake spotrebice pouzivas? Jakou mas prumernou klidovou spotrebu? Jakou mas prumernou denni spotrebu? ...

[JML...]

Gratuluji dalšímu Vertexákovi ke zprovoznění!!!

Update firmware je obecně u všech zařízení trochu ochmatika a věda, některé mají update zvládnut pro uživatele příjemě a jiné už ne, Vertex bych viděl tak na polovině. Je pravda, výrobce distribuuje se starým FW, asi je má nabouchané na skladě a obcházet milion kusů se šňůrou je nesmysl, uživatel to přeci zvládne. Na druhou stranu je konstruktivní, po komentáři k vydání FW udělá změny, dnes už umí vertex jako jedno z mála zařízení korektně nabílet LiFe! Teď sem měl na testování nějakou betu FW a ta se opravdu nepovedla, takže čekáme na opravy, snad brzy.

I když je vertex považován zde některými za vorezlou volhu, tak je to zařízení vše v jednom a neřeší se přepínání domácnosti na DS, serioparalelní spojení panelů a další u vertexu ve standartní výbavě. Monitoring má již integrován, a to buď přes jejich softy nebo aplikací made in koleno.

Já už mám na Vertexu 1.3MWh...

Popiš trochu více svojí instalaci a přidej pár foteček, ať se můžeme pokochat a ostatní inspirovat.

[miroc]

Vedel by niekto vysvetlit, preco v manuali k tomuto Vertexu http://www.ostrovni-elektrarny.cz/docs/ ... ual-CZ.pdf hned v uvode pisu: "Tento měnič je kompatibilní pouze s těmito typy FV modulů :
monokrystalický a polykrystalický. Nepřipojujte panely jiného typu než tyto dva typy FV panelů ke
střídači."?
Existuje dovod, preco by tam nemohli byt napr. tenkovrstvove FS-382?

[brin]

Pravděpodobně kvůli napětí, i když nevím. Amorfy pracují na podstatně vyšších napětích.

[goodbie]

když nebudou překročené maximální hodnoty napětí a proudu které měnič dovoluje může být měnič napájen třeba lokomotivou a musí fungovat.někdy je na manuál hlědět trochu z nadsázkou.

[tomas]

Vedel by niekto vysvetlit, preco v manuali k tomuto Vertexu http://www.ostrovni-elektrarny.cz/docs/ ... ual-CZ.pdf hned v uvode pisu: "Tento měnič je kompatibilní pouze s těmito typy FV modulů :
monokrystalický a polykrystalický. Nepřipojujte panely jiného typu než tyto dva typy FV panelů ke
střídači."?
Existuje dovod, preco by tam nemohli byt napr. tenkovrstvove FS-382?

Protože u některých typů panelů se musí uzemnit výrobcem daný pól. A takové panely se musí připojovat na síťové střídače s galvanický oddělením. Možná by spojení DC obvodu se zemí Vertexu také vadilo. Je tam někde v manuálu napsané jak se to chová při zemním spojení?

[Saark]

Ahoj Saark, gratuluju k novemu menici a preji ti, at ti dlooouho verne slouzi!

Mam otazku ke tve vyrobe/spotrebe - pises, ze vyroba 4,78 kWh pokryva denni spotrebu celeho domu a jeste ti zbyva na zitrek, coz je obdivuhodne. Jak to delas? Kolik vas v dome bydli? Co vsechno na elektrinu provozujes a jake spotrebice pouzivas? Jakou mas prumernou klidovou spotrebu? Jakou mas prumernou denni spotrebu? ...

Omlouvám se, špatně jsem se vyjádřil.Pokrývám zatím část denní spotřeby. Roční spotřebu mám kolem 2,5MWh, což je cca.6kWh denně, ale jelikož jsem instaloval zařízení před pár dny, tak mám na to zapojený zatím světla v celém baráku(kuchyň,obyvák úsporné žárovky 20W) spotřeba 400W/d,kombinovaný mrazák s lednicí 300W/d, satelit a router 250W/d, což je cca.1kWh. Ostatní žrouty televizi, troubu, pračku a mikrovlnku nám zatím připojeny na DS, které připojím až po odladění celého systému.

[Saark]

Gratuluji dalšímu Vertexákovi ke zprovoznění!!!

Update firmware je obecně u všech zařízení trochu ochmatika a věda, některé mají update zvládnut pro uživatele příjemě a jiné už ne, Vertex bych viděl tak na polovině. Je pravda, výrobce distribuuje se starým FW, asi je má nabouchané na skladě a obcházet milion kusů se šňůrou je nesmysl, uživatel to přeci zvládne. Na druhou stranu je konstruktivní, po komentáři k vydání FW udělá změny, dnes už umí vertex jako jedno z mála zařízení korektně nabílet LiFe! Teď sem měl na testování nějakou betu FW a ta se opravdu nepovedla, takže čekáme na opravy, snad brzy.

I když je vertex považován zde některými za vorezlou volhu, tak je to zařízení vše v jednom a neřeší se přepínání domácnosti na DS, serioparalelní spojení panelů a další u vertexu ve standartní výbavě. Monitoring má již integrován, a to buď přes jejich softy nebo aplikací made in koleno.

Já už mám na Vertexu 1.3MWh...

Popiš trochu více svojí instalaci a přidej pár foteček, ať se můžeme pokochat a ostatní inspirovat.

Jasný, že se pochlubím a přidám foto,ale ještě to musím trošku zapravit do slušného kabátu, aby jste se nelekli

[mati]

zdravím všechny ostrovníky,

budu na jaře potřebovat nějaký jiný systém než provozuji dnes - Grid free 460W atak se poohlížím po nějakém hybridním měniči a zaujal mě Vertex.

Ptám , protože z návodu mi to není zcela jasné a nechci zatím prudit jinde - při provozu z FVE 1000W a nabitých bateriích ( právě že je neplánuju moc velké ) , okamžité spotřebě na výstupu Vertexu třeba 2000W to funguje :
- 1)spotřebuje se 1000W z FVE a 1000W si docucne ze sítě
nebo
- 2)1000W z FVE max dobije baterie a spotřeba 2kW jde přes bypass ze sítě

Pokud funguje za 1) - tento provozní stav se tedy dá navolit v nastavení. Vychází mi tento provoz z popisu : je dobré mít k Vertexu připojeny baterie min 25Ah ( je to kvůli nabíjení - ale ta kapacita není pro dlouhý provoz reálná ).

Další otázka na majitele Vertexu - máte již někdo nějaké vysvcětlení , proč píšou o vhodnosti připojení jen mono a poly panelů??

[jose]

Další otázka na majitele Vertexu - máte již někdo nějaké vysvcětlení , proč píšou o vhodnosti připojení jen mono a poly panelů??

2 vysvětlení už tady padla o pár příspěvků výše. Jinak bychom se museli zeptat přímo výrobce.

[mati]

myslel jsem nějaké oficiální vyjádření dodavatele - výrobce tzn. jestli někdo tento dotaz vznesl třeba u p.Kolaříka

[Saark]

Varianta 1 není možná,protože Vertex si zatím rozdíl příkonu neumí rozdělit mezi DS a FVE+baterie.Takže to funguje následovně: pokud potřebuješ odebírat 2000W a 1000W půjde z FVE,tak se zbytek 1000W pokryje z baterií pokud budou mít dostatečnou kapacitu,(osobně bych tam nedoporučaval připojit baterie jen 25Ah,neboť je to hrozně málo)a až se baterie vyčerpají, tak se Vertex přepne na bypass a celý příkon půjde z DS.Jinak uvedu ještě jeden příklad:
Pokud je odběr 1000W a panely dávají 300W,tak 700W se dorovnává z baterií.

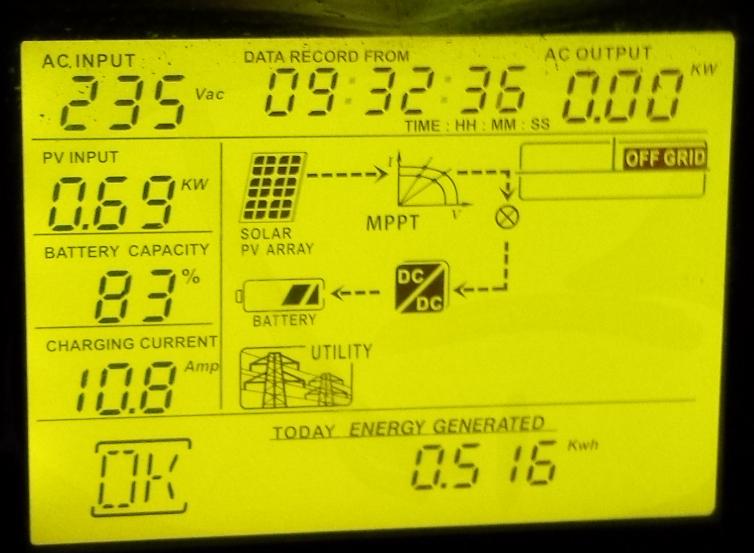

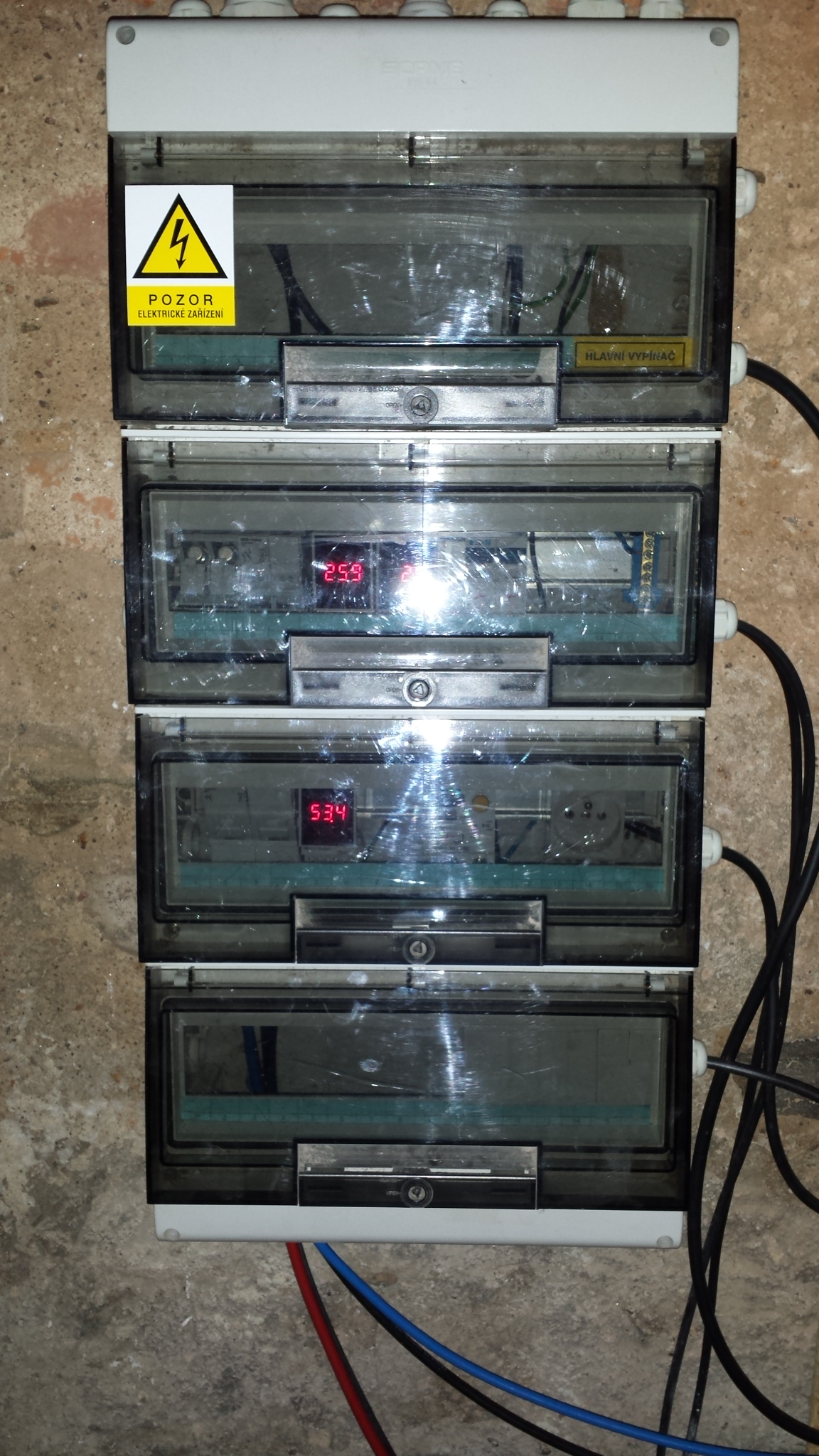

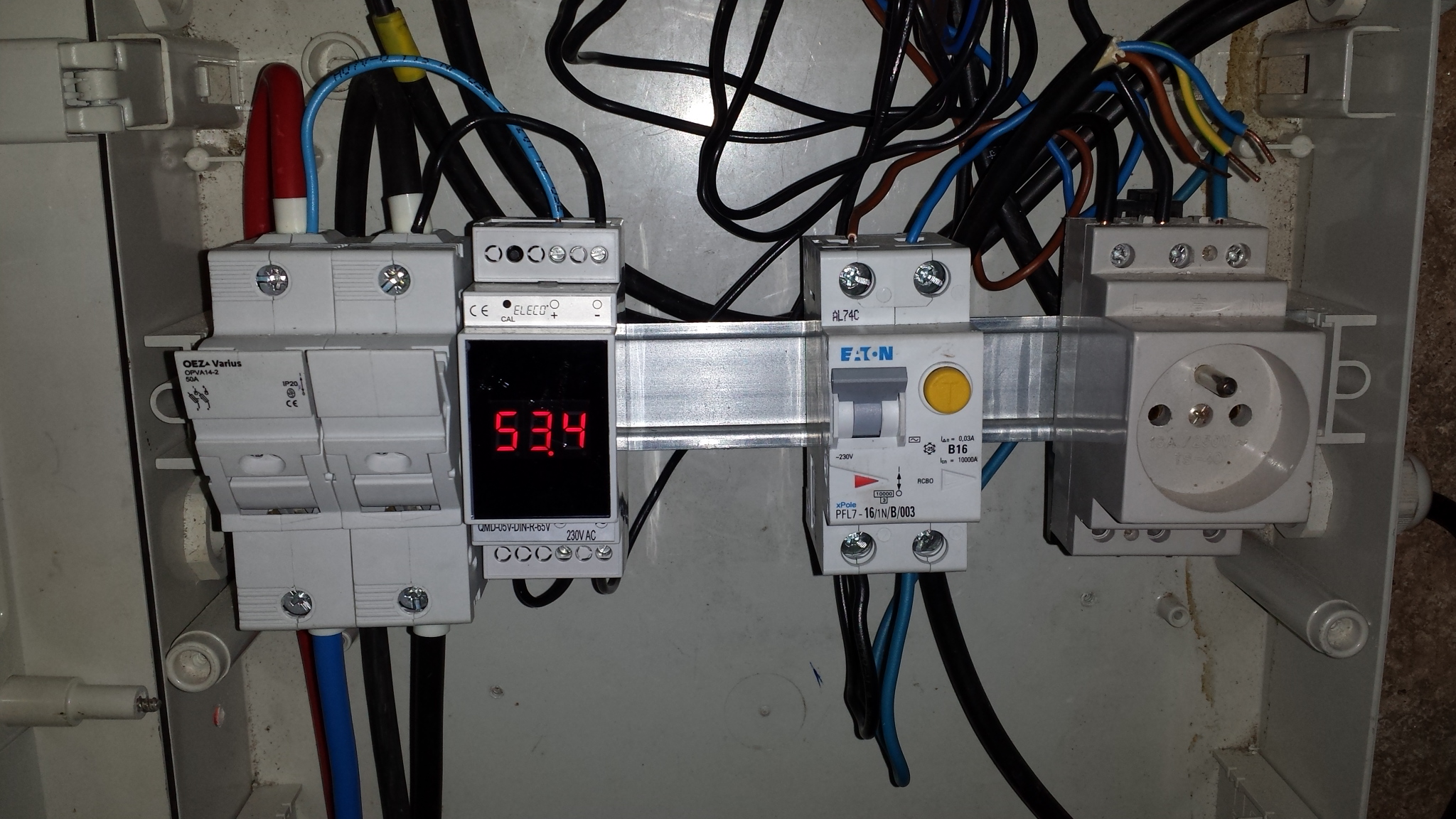

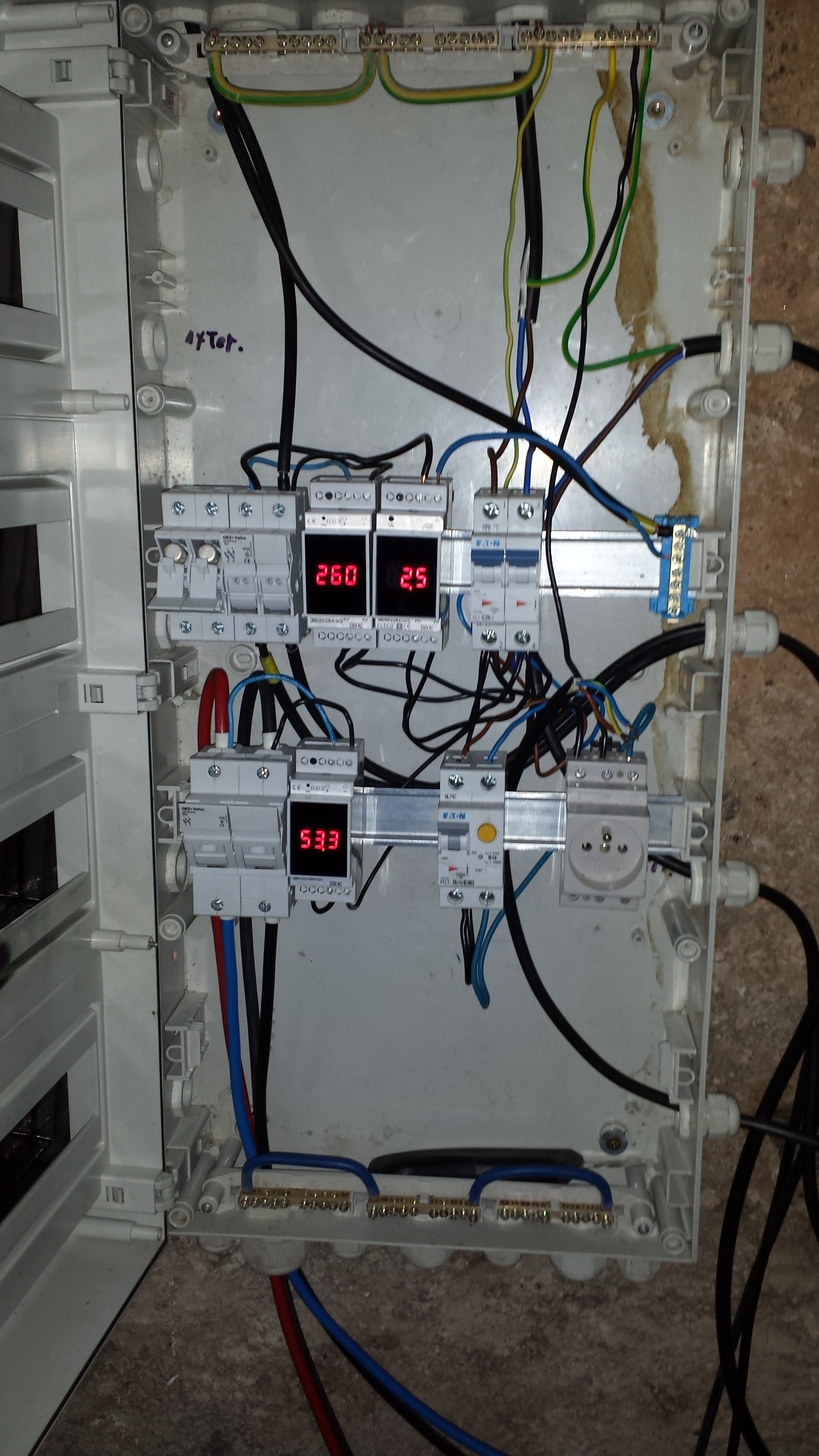

Dále jsem slíbil nějaké foto z realizace, prosím omluvte provedení, ještě to nenám doladěno

[Saark]

Informace pro ostatní: zkusil jsem změřit spotřebu naprázdno, bez zapnutí zátěže na měniči jsem naměřil 15W,ale jakmile jsem zapnul na měniči zátěž bez spotřebiče, tak vlastní spotřeba vyskočila na 80W, což zrovna není už málo.Když si vezmete, že je měnič zapnutý celou noc (12hod) a sám spotřebuje 1kW,tak to je mazec.

[goodbie]

to je tedy opravu mazec spálit 1kW JEN TAK.Chci se zeptat co to máte za ty zobrazovací moduly???

[brumlaj]

[ 400W/d,kombinovaný mrazák s lednicí 300W/d, satelit a router 250W/d, což je cca.1kWh.

Saarku, spotřeba 300W po cely den je 7,2 kWh, takže by ses u Tebou uvedených třech spotřebách do jedné kWh za den nedostal ani smykem. Ta by Ti stačila tak necelou hodinu.

[jose]

[ 400W/d,kombinovaný mrazák s lednicí 300W/d, satelit a router 250W/d, což je cca.1kWh.

Saarku, spotřeba 300W po cely den je 7,2 kWh, takže by ses u Tebou uvedených třech spotřebách do jedné kWh za den nedostal ani smykem. Ta by Ti stačila tak necelou hodinu.

Je potřeba správně uvádět jednotky. Saark se snažil jednotky obelstít tím, že to opsal jako W/d, ale stejně asi myslel Wh spotřebované za den, tedy předpokládám, že všechny uvedené přístroje za den spotřebují 950 Wh.

[Saark]

[ 400W/d,kombinovaný mrazák s lednicí 300W/d, satelit a router 250W/d, což je cca.1kWh.

Saarku, spotřeba 300W po cely den je 7,2 kWh, takže by ses u Tebou uvedených třech spotřebách do jedné kWh za den nedostal ani smykem. Ta by Ti stačila tak necelou hodinu.

Je potřeba správně uvádět jednotky. Saark se snažil jednotky obelstít tím, že to opsal jako W/d, ale stejně asi myslel Wh spotřebované za den, tedy předpokládám, že všechny uvedené přístroje za den spotřebují 950 Wh.

"Brumlaji"omlouvám se.Jak správně doplnil "Jose" je to myšleno ve Wh

[Saark]

to je tedy opravu mazec spálit 1kW JEN TAK.Chci se zeptat co to máte za ty zobrazovací moduly???

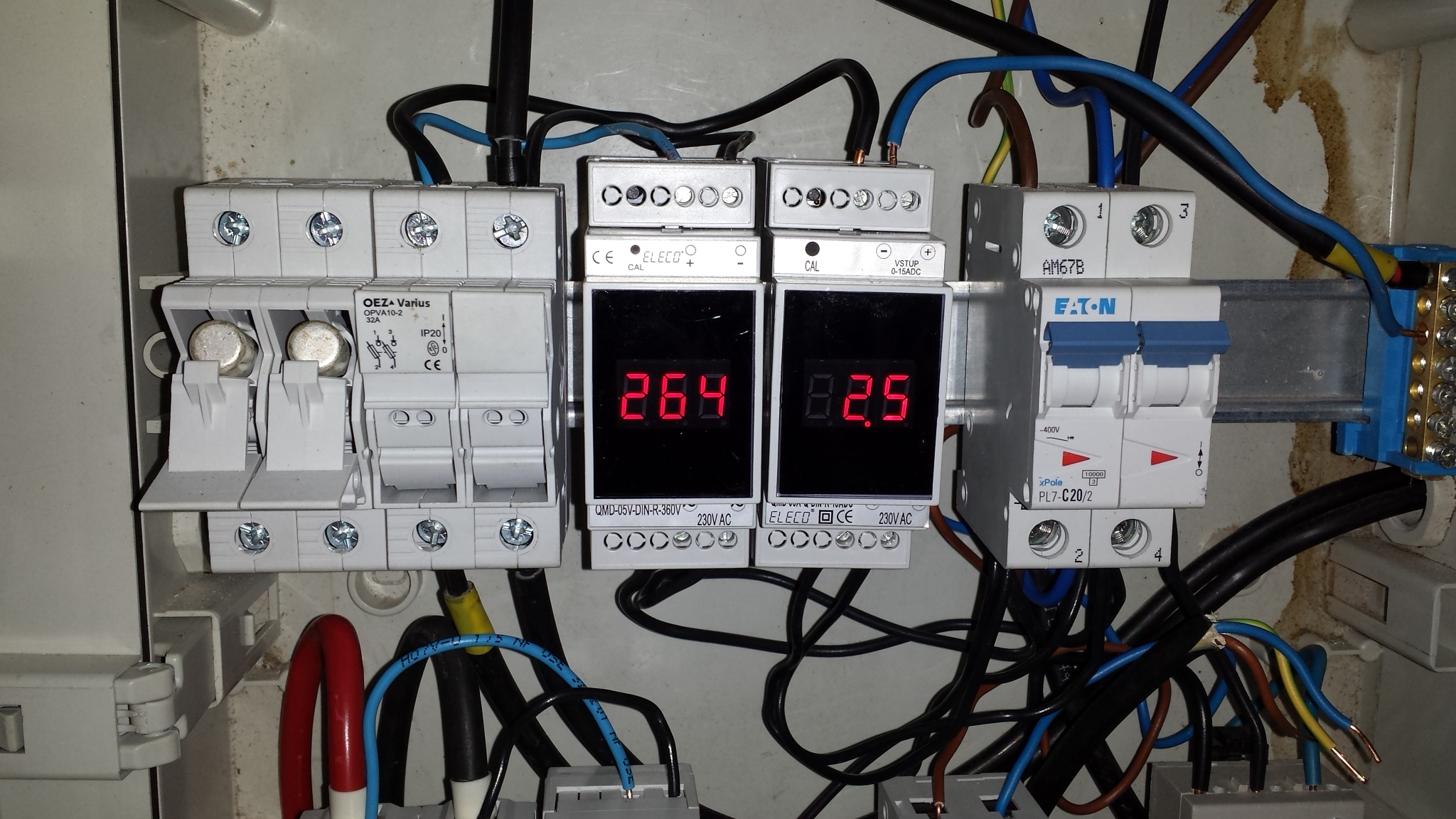

Mám tam přidělaný voltmetr a ampérmetr na vstupu z FVP od výrobce ELECO.

[Saark]

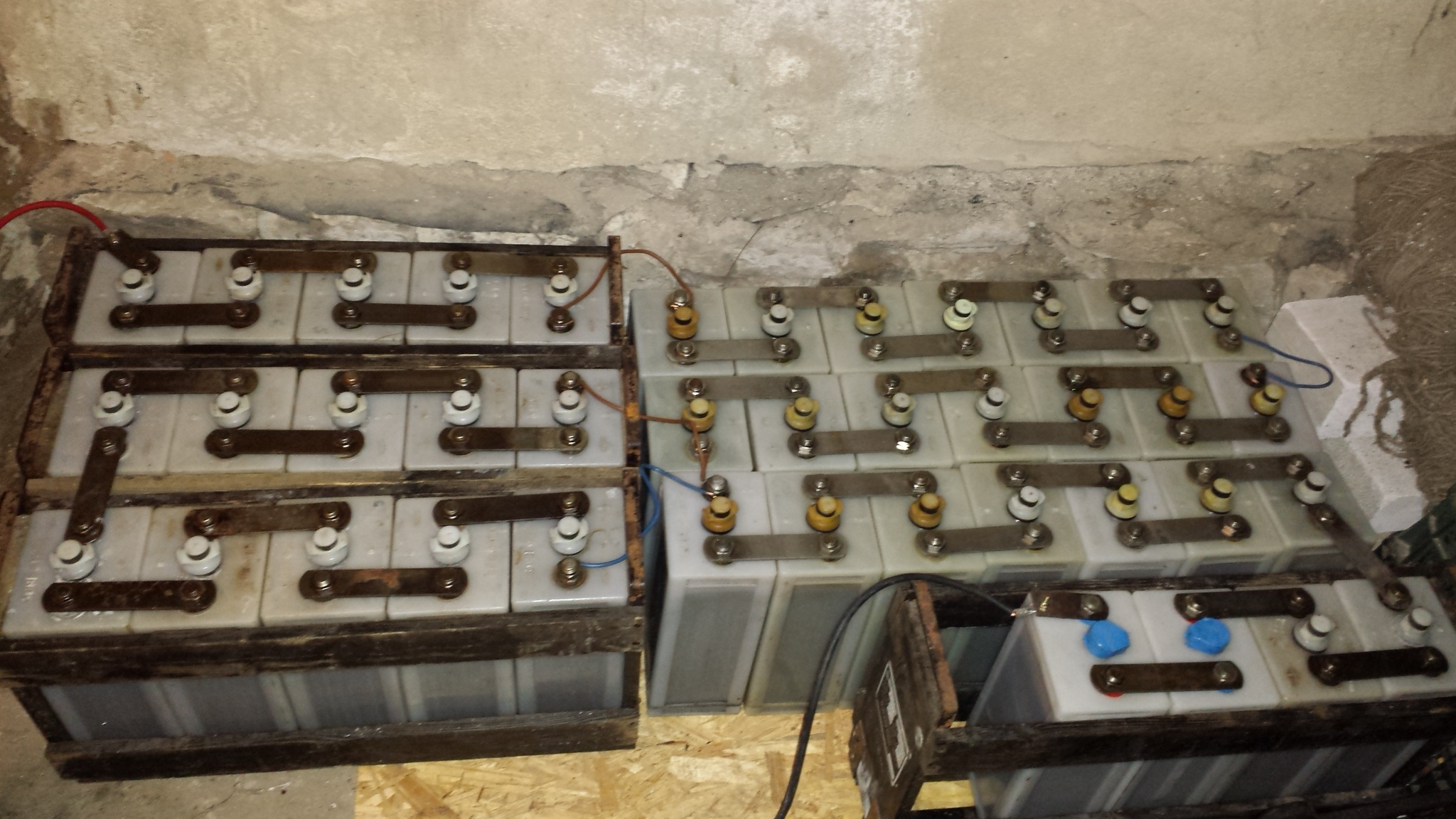

Tak jsem konečně vyměnil olovo za NiCd, ale musím říct, že ta práce repase starých baterek není žádný med
Doufám, že teď už bude systém lépe fungovat, protože co jsem měl ty olověné baterky, tak to nebyl žádný zázrak
