Typ konektoru

Diskuze, rady, nápady, postřehy v oblasti alternativních zdrojů energie, elektrorozvodů, elektrozařízení, regulace, komponent a úsporných spotřebičů.
soami
Příspěvky: 791
Registrován: pon lis 08, 2021 9:10 pm
Lokalita: Posázaví
Systémové napětí: 48V
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Posázaví

Typ konektoru

Příspěvek od soami »

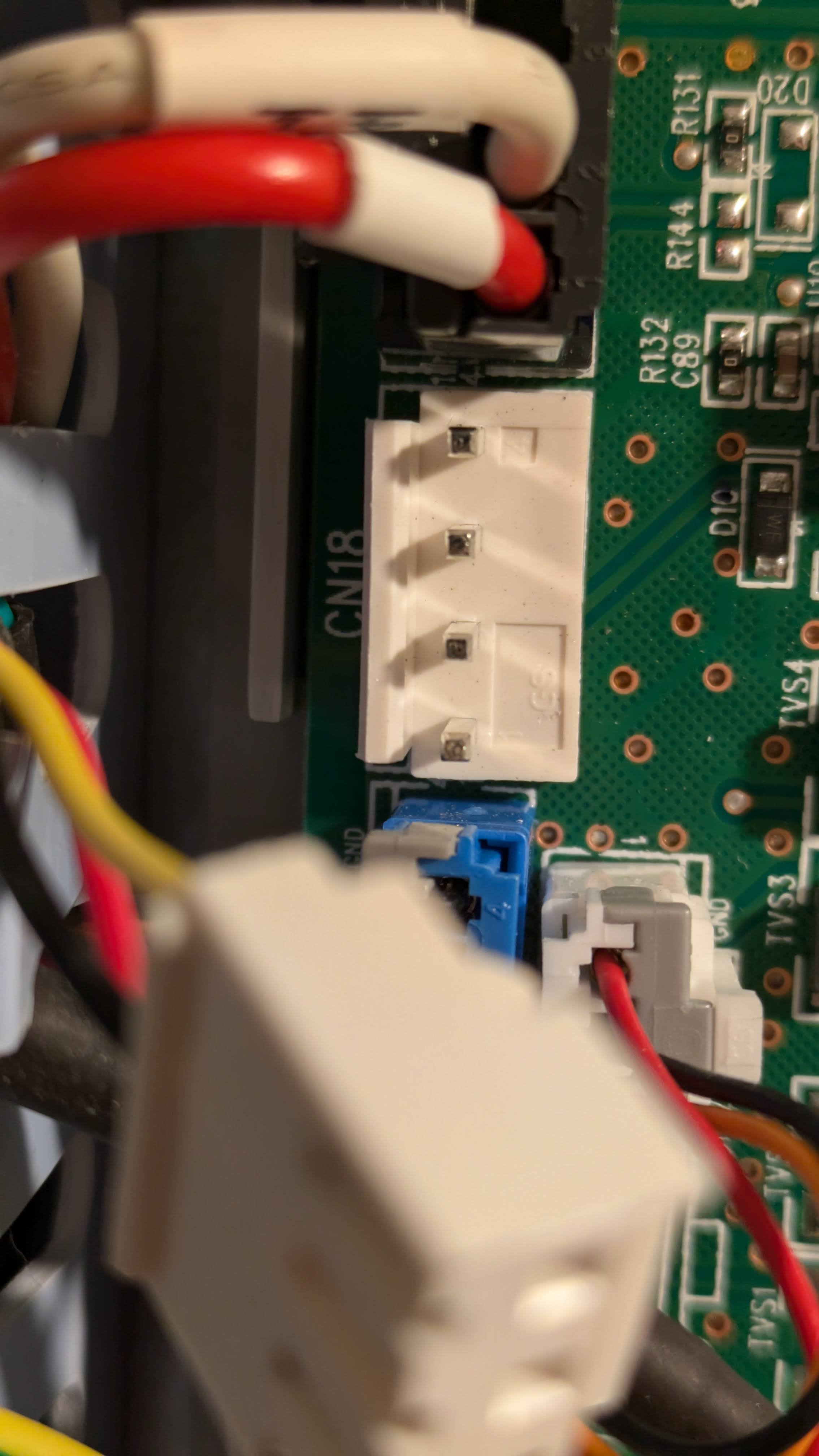

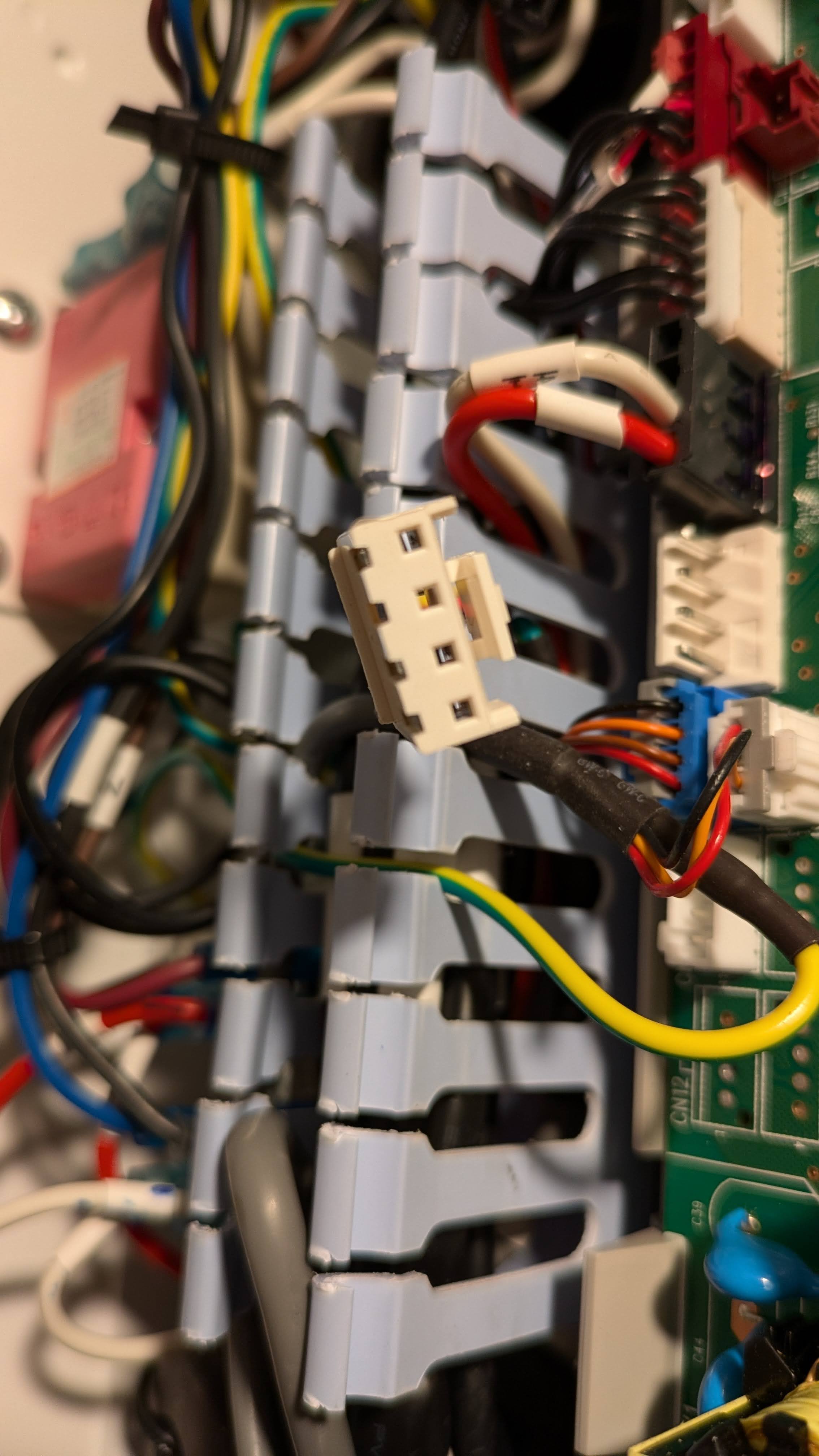

Potřeboval bych poradit s identifikací konektoru. Rozteč pinů 4.2mm (možná 4.25 - to už se blbě měří), rozměr těla konektoru cca 16x5.75mm. Vypadá jako JST, ale s roztečí spíš jako nějaký molex. Kvůli vibracím bych chtěl použít stejný se zámkem a zároveň chci mít mít k dispozici stávající kabel. Případný plán B je použít nové piny na novém kabelu - když neseženu stejný konektor. Díky.
Přílohy
ChlapeczDediny
Příspěvky: 286
Registrován: sob říj 16, 2021 10:55 am
Lokalita: Juh BBSK
Systémové napětí: 48V
Výkon panelů [Wp]: 3100
Kapacita baterie [kWh]: 30
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Typ konektoru

Příspěvek od ChlapeczDediny »

Napájecí konektor 3,5 palcové disketové mechaniky?
3s2p Amerisolar 285 1,7 kWp JJV + 3s2p 240 1,4 kWp ZJZ, Epever 5420AN, Epever 6420AN, 12 kWh 14s100p LiIon 18650 + JK BMS 200A, 18 kWh CATL 14s3p LiIon 115Ah +JD BMS 60A, Epever iPower 5 kW
Soban
Příspěvky: 3913
Registrován: pon úno 07, 2022 10:11 pm
Lokalita: Zlaté Hory / Olomouc
Systémové napětí: 24V
Výkon panelů [Wp]: 3600
Kapacita baterie [kWh]: 16
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Zlaté Hory

Re: Typ konektoru

Příspěvek od Soban »

Taky bych to typoval na konektor co je na 3.5" disketové mechanice.

Takže pokud potřebuješ konektor s kabelem starý napájecí zdroj z PC?
3,6kWp ::pv:: | 2x MUST PV18-3024 VHM, 3kW/24V | 16kWh *batt*
glottis
Příspěvky: 2639
Registrován: stř úno 02, 2022 10:30 am
Lokalita: okolí Mělníka
Systémové napětí: 48V
Výkon panelů [Wp]: 13000
Kapacita baterie [kWh]: 15

Re: Typ konektoru

Příspěvek od glottis »

to nemelo roztec 4mm+. tohle je zase nejaka exotika
Soban
Příspěvky: 3913
Registrován: pon úno 07, 2022 10:11 pm
Lokalita: Zlaté Hory / Olomouc
Systémové napětí: 24V
Výkon panelů [Wp]: 3600
Kapacita baterie [kWh]: 16
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Zlaté Hory

Re: Typ konektoru

Příspěvek od Soban »

Jaké 4mm?

Na 3.5" fdd nemá rozteč 4mm, nepleteš si to s molexem na 3.5" hdd?
3,6kWp ::pv:: | 2x MUST PV18-3024 VHM, 3kW/24V | 16kWh *batt*
proasnet
Příspěvky: 389
Registrován: čtv kvě 27, 2021 12:06 pm
Lokalita: Rajecké Teplice
Systémové napětí: 48V
Výkon panelů [Wp]: 5000
Kapacita baterie [kWh]: 14,5

Re: Typ konektoru

Příspěvek od proasnet »

2x5kW paralel SML-5K jako ostrov se zálohou z DS, 5kWp, Lifepo4
glottis
Příspěvky: 2639
Registrován: stř úno 02, 2022 10:30 am
Lokalita: okolí Mělníka
Systémové napětí: 48V
Výkon panelů [Wp]: 13000
Kapacita baterie [kWh]: 15

Re: Typ konektoru

Příspěvek od glottis »

Soban píše: stř lis 13, 2024 8:48 am
Jaké 4mm?

Na 3.5" fdd nemá rozteč 4mm, nepleteš si to s molexem na 3.5" hdd?
Ale vždyť to píše v prvním příspěvku že ten jeho má 4,2mm
soami
Příspěvky: 791
Registrován: pon lis 08, 2021 9:10 pm
Lokalita: Posázaví
Systémové napětí: 48V
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: Posázaví

Re: Typ konektoru

Příspěvek od soami »

Ten konektor je PWM oběhového čerpadla v hydroboxu TČ. Jak jsem psal, pitch je 4.2mm. Ale nakonec to budu muset udělat jinak. Včera jsem ten výstup proměřil osciloskopem a PWM je funčkní pouze pro vypnutí oběhu. Při zapnutí oběhu je PWM na desce odpojeno a čerpadlo tak jede naplno. Což je divné a asi ne v pořádku, ale to řízení PWM si přivedu externě a konektor řešit nebudu. Každopádně všem díky za reakce.

  • Podobná témata
    Odpovědi
    Zobrazení
    Poslední příspěvek
