Přípojnice v rozvaděči pro spojení několika baterií

Nový příspěvek od Miyuki »

Zdravím,
chci se zeptat, jestli máte někdo v rozvaděči klasické 5mm ploché přípojnice se svorkami
jako je třeba tohle
https://www.eshop.eleman.cz/svorka-trme ... -2-5-35mm2

Chci měřit celkový proud z/do baterií a zároveň potřebuji bod pro spojení několika baterií (každá s vlastním BMS)
Na druhé straně jsou měniče a několik MPPT
Ostrov založený na Epever IP5000-42-Plus + 2 pole s Tracer5420AN a Tracer6420AN + 18x Envision 305Ah LiFePO4
Nahoru
glottis
Příspěvky: 4082
Registrován: stř úno 02, 2022 10:30 am
Reputace:574
Lokalita: okolí Mělníka
Systémové napětí: 48V
Výkon panelů [Wp]: 13000
Kapacita baterie [kWh]: 30
Lokalita:okolí MělníkaSystémové napětí:48VVýkon panelů [Wp]:13000 Kapacita baterie [kWh]:30

Re: Přípojnice v rozvaděči pro spojení několika baterií

Nový příspěvek od glottis »

ja to pouzivam. Prijde mi to dobre a funkcni. Nemusi se nic vrtat atd. Kdyz to pak chces preskladat neni to problem
Nahoru
Miyuki
Příspěvky: 334
Registrován: úte bře 21, 2023 1:42 pm
Reputace:21
Lokalita: Praha
Systémové napětí: >48V
Výkon panelů [Wp]: 7640
Kapacita baterie [kWh]: 19+Nádrž
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Lokalita:PrahaSystémové napětí:>48VVýkon panelů [Wp]:7640 Kapacita baterie [kWh]:19+Nádrž

Re: Přípojnice v rozvaděči pro spojení několika baterií

Nový příspěvek od Miyuki »

A co držák těch přípojnic, ja to máte řešené?
Ostrov založený na Epever IP5000-42-Plus + 2 pole s Tracer5420AN a Tracer6420AN + 18x Envision 305Ah LiFePO4
Nahoru
cipis
Moderátor
Příspěvky: 7499
Registrován: pon srp 16, 2021 9:31 pm
Reputace:1080
Lokalita: blízko Brna
Systémové napětí: 24V
Výkon panelů [Wp]: 18000
Kapacita baterie [kWh]: 66
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Bydliště: blízko Brna
Lokalita:blízko BrnaSystémové napětí:24VVýkon panelů [Wp]:18000 Kapacita baterie [kWh]:66

Re: Přípojnice v rozvaděči pro spojení několika baterií

Nový příspěvek od cipis »

Existuje hromada izolatoru. Plastovy cudl, co ma treba z obou stran M8 zavit.
https://www.google.com/search?q=izolato ... samsung-ss
18+ kWp v provozu, 7+ kWp čeká na montáž/zapojení
Regulátory Epever a Victron
MP 24/5000 + Deye mikroinvertory 1+2,25+0,8 kW (můj byt + máti byt)
MP 24/1200 inet, sit, kamery atd.
Phoenix 24/5000 vytěžování do akumulačních kamen
Epever 3kW vytěžování do bojlerů + žebříky
1 kW "nabíječka" 24 V
40+ kWh staré olovo 26+ kWh Li-Ion
několik dalších MP jako záložní zdroje na různých místech
Modře píši jako moderátor, černě jako člen.
Nahoru
glottis
Příspěvky: 4082
Registrován: stř úno 02, 2022 10:30 am
Reputace:574
Lokalita: okolí Mělníka
Systémové napětí: 48V
Výkon panelů [Wp]: 13000
Kapacita baterie [kWh]: 30
Lokalita:okolí MělníkaSystémové napětí:48VVýkon panelů [Wp]:13000 Kapacita baterie [kWh]:30

Re: Přípojnice v rozvaděči pro spojení několika baterií

Nový příspěvek od glottis »

jj koupis izolatory. Ja si teda treba tohle tisknul na 3d tiskarne, protoze mam mezi tim i treba smartshunt tak abych to mel ve stejne vysce.
Nahoru
Miyuki
Příspěvky: 334
Registrován: úte bře 21, 2023 1:42 pm
Reputace:21
Lokalita: Praha
Systémové napětí: >48V
Výkon panelů [Wp]: 7640
Kapacita baterie [kWh]: 19+Nádrž
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Lokalita:PrahaSystémové napětí:>48VVýkon panelů [Wp]:7640 Kapacita baterie [kWh]:19+Nádrž

Re: Přípojnice v rozvaděči pro spojení několika baterií

Nový příspěvek od Miyuki »

To já tam plánuju dát modul s WCS1600 senzorem, takže tam budu mít trochu manévrovacího prostoru, takže budou stačit ty izolátory, co posílal cipis
Ostrov založený na Epever IP5000-42-Plus + 2 pole s Tracer5420AN a Tracer6420AN + 18x Envision 305Ah LiFePO4
Nahoru
pibi
Příspěvky: 1807
Registrován: ned led 01, 2023 6:17 pm
Reputace:428
Lokalita: Východně od Třince
Systémové napětí: 48V
Výkon panelů [Wp]: 16000
Kapacita baterie [kWh]: 44
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Lokalita:Východně od TřinceSystémové napětí:48VVýkon panelů [Wp]:16000 Kapacita baterie [kWh]:44

Re: Přípojnice v rozvaděči pro spojení několika baterií

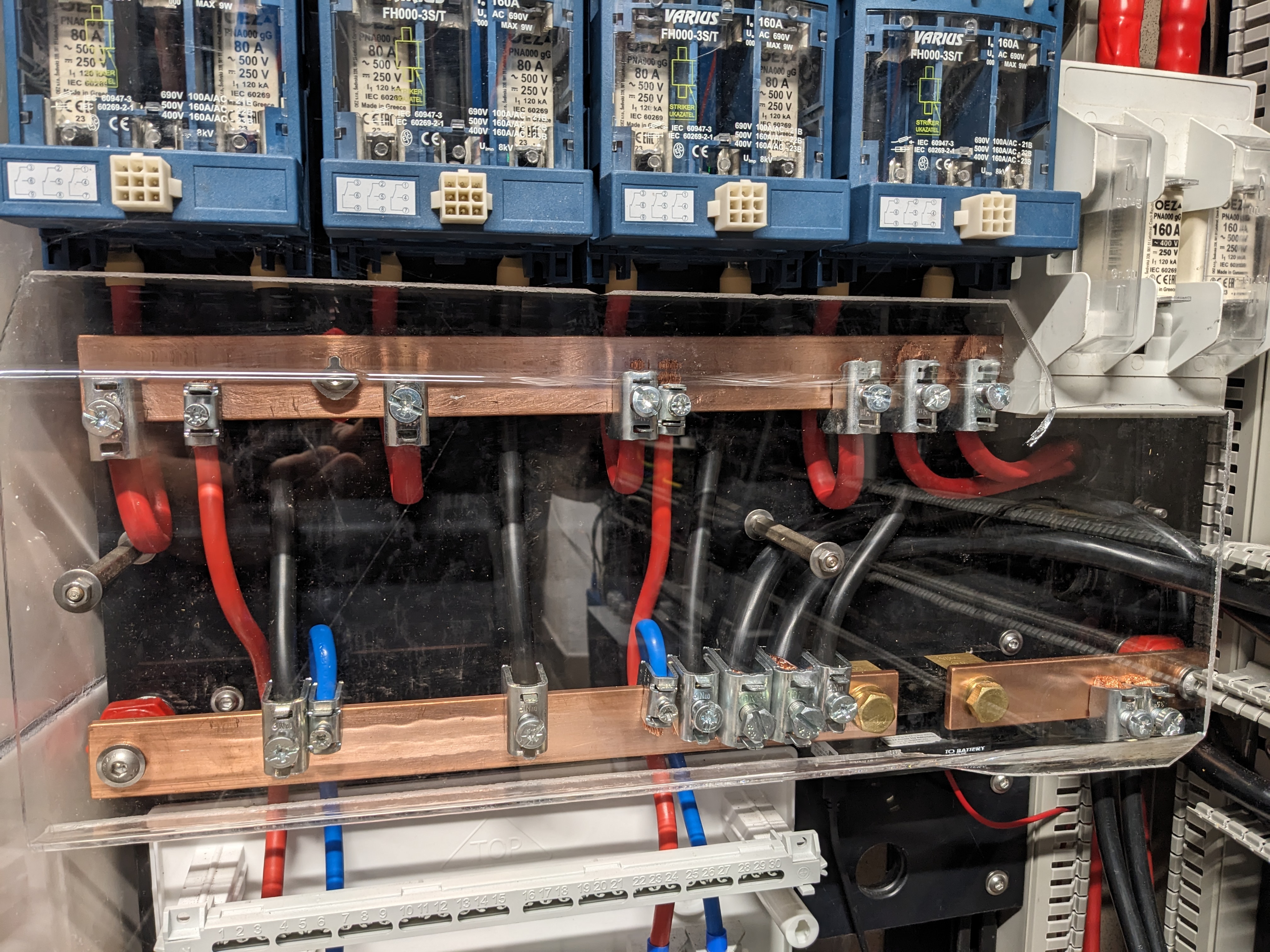

Nový příspěvek od pibi »

9,2kWp JV 45°, 4,6kWp JZ 45°, 2,3kWp JV 90°, 2 x Victron MP II 5kVA, 3 x SmartSolar 150/70, Smartshunt, Cerbo, 16x280Ah + 16X300Ah + 16x300Ah LiFePO4 + 3xJK BMS.
K levné elektřině se dostaneme jen vytrvalou prací a svým kapitálem. Vladimír List, Elektrisace Československa 1934
Nahoru
Miyuki
Příspěvky: 334
Registrován: úte bře 21, 2023 1:42 pm
Reputace:21
Lokalita: Praha
Systémové napětí: >48V
Výkon panelů [Wp]: 7640
Kapacita baterie [kWh]: 19+Nádrž
Chci prodávat energii: NE
Chci/Mám dotaci: NE
Lokalita:PrahaSystémové napětí:>48VVýkon panelů [Wp]:7640 Kapacita baterie [kWh]:19+Nádrž

Re: Přípojnice v rozvaděči pro spojení několika baterií

Nový příspěvek od Miyuki »

Ano přesně něco takového také plánuji :yes:
